Sida 1/2

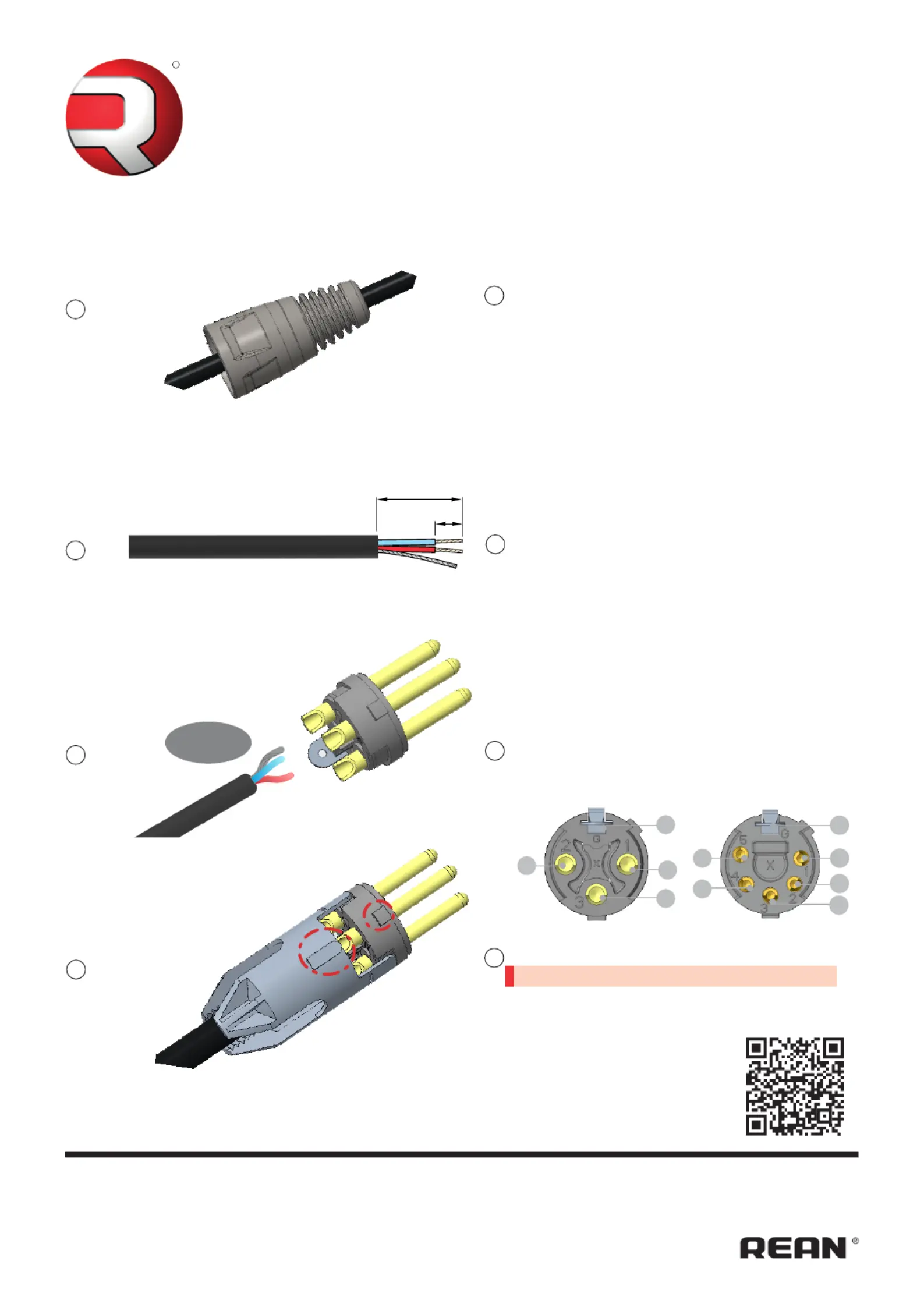

Prepare cable as shown.
Slide the boot onto the cable.
Attention: Pay attention to the guiding key
Insert wires into terminals and solder them.
Put chuck onto the cable.
A
B
C
D
A
B
C
XLR Cable Connectors:
Find more details on
www.rean-connectors.com
ASSEMBLY INSTRUCTION
RCX*M-Z IP65 XLR Male Cable Connector
|
Draft. Nr.: NCN 004 Update: 2021-03-09
I I
www.rean-connectors.com
( )
Neutrik UK Ltd. UK T: +44 1983 / 811 441 F: +44 1983/811 439
Neutrik USA Inc. USA T: +1 704 / 972 3050 F: +1 704/438 9202
Neutrik AG LI T: +423 / 237 24 24 F: +423/ 232 53 93
Neutrik Vertriebs GmbH DE / NL / AT/DK T: +49 8131 / 280 890 F: +49 8131/280 830
Neutrik France FR T: +33 1/ 4131 6750 F: +33 1/ 4131 0511
Neutrik Trading Ltd. CN T: +0574/ 8825 0833 F: +0574/ 8826 5000
Neutrik Tokyo Ltd. JP T: +81 3/3663 4733 F: +81 3/ 3663 4796
Neutrik Hong Kong Ltd. HK T: +852/ 2687 6055 F: +852/ 2687 6052
Data subject to change without prior notice. 2021 REAN . is registered trademark of Neutrik AG. ALL RIGHTS RESERVED.
® ®
© REAN
R
SOLDER
D
Wiring 3 pole 5 pole:
1
2
3
G
4
1
3
2
5
G
18
18
18
1818 0.71
0.71
0.71
0.710.71”
”
”
””
[
[
[
[[ ]
]
]
]]
4
4
4
44 0.16
0.16
0.16
0.160.16”
”
”
””]
]
]
]]
[
[
[
[[
Cable O.D.: 5.0 - 8.0 mm
Cable O.D.: 5.0 - 8.0 mm
Cable O.D.: 5.0 - 8.0 mm
Cable O.D.: 5.0 - 8.0 mmCable O.D.: 5.0 - 8.0 mm
[
[
[
[[ ]
]
]
]]
0.19- 0.32
0.19- 0.32
0.19- 0.32
0.19- 0.320.19- 0.32”
”
”
””
G

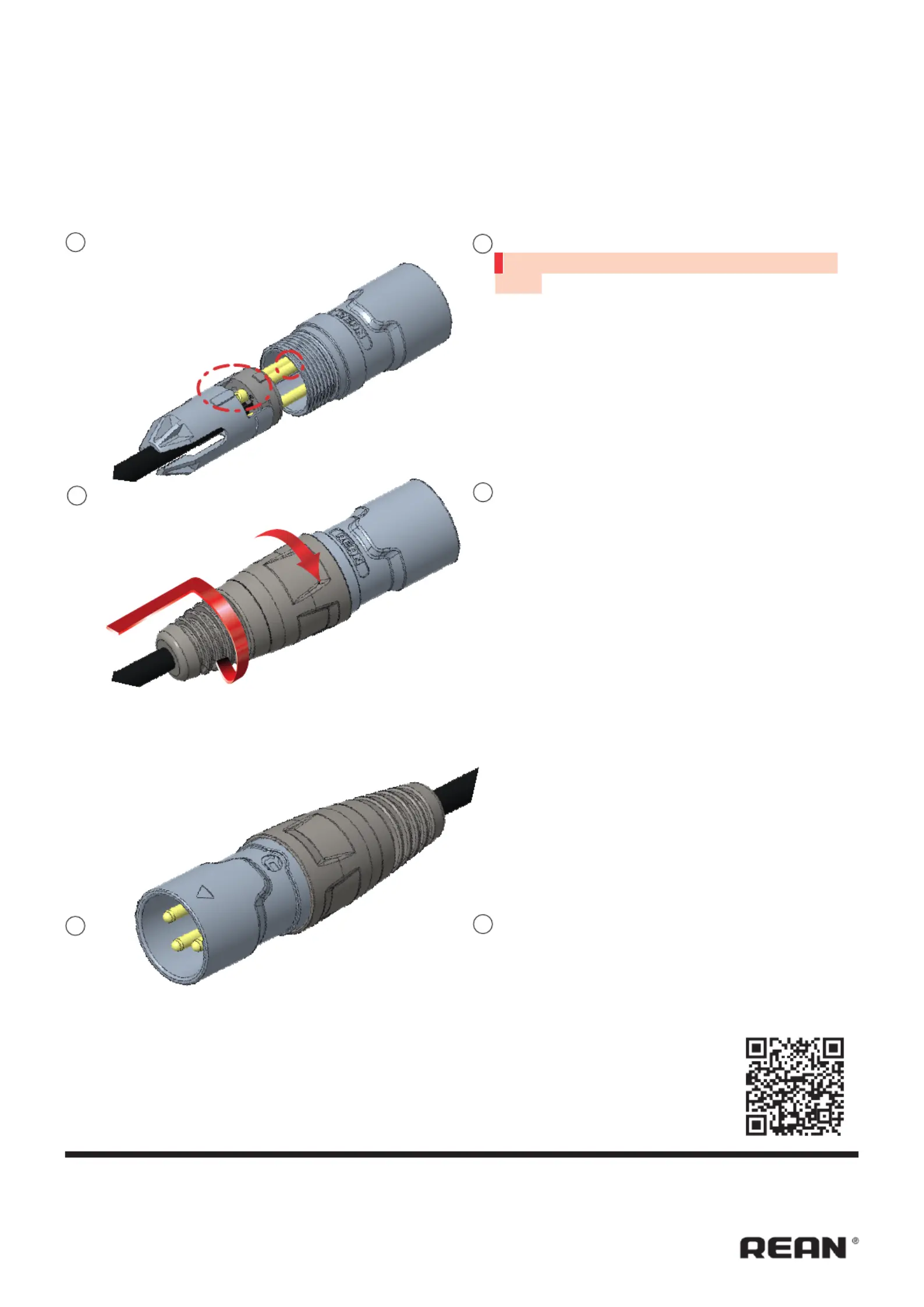

Slide chuck and insert into the housing.
Attention: Align the insert by positioning as
shown
Finish the assembly by turning the bushing
onto the connector.
Finish
E
F
E
F
XLR Cable Connectors:
Find more details on
www.rean-connectors.com
Draft. Nr.: NCN 004 Update: 2021-03-09
I I
www.rean-connectors.com
Neutrik AG LI T: +423 / 237 24 24 F: +423/232 53 93
Neutrik USA Inc. USA T: +1 704 / 972 3050 F: +1 704/438 9202
( )
Neutrik UK Ltd. UK T: +44 1983 / 811 441 F: +44 1983/811 439
Neutrik Vertriebs GmbH DE / NL / AT/DK T: +49 8131 / 280 890 F: +49 8131/280 830
Neutrik Hong Kong Ltd. HK T: +852/2687 6055 F: +852/2687 6052
Neutrik France FR T: +33 1/ 4131 6750 F: +33 1/4131 0511
Neutrik Tokyo Ltd. JP T: +81 3/3663 4733 F: +81 3/3663 4796
Neutrik Trading Ltd. CN T: +0574/8825 0833 F: +0574 / 8826 5000
Data subject to change without prior notice. 2021 REAN . is registered trademark of Neutrik AG. ALL RIGHTS RESERVED.
® ®
© REAN
G
