RPL105-VCT LED Videoleuchte

Die RPL 105-VCT LED Videoleuchte kann auf die meisten DSLR-Kameras und Camcorder

mit Hilfe des Kameraschuhs montiert werden. Variable Lichtleistung und variable

Farbtemperatur. Die Leuchte funktioniert mit NP-F550 / NP-F570 Akkus, welche häufig für

Sony Kameras verwendet werden, außerdem können auch 4 AA-Batterien mit Hilfe des

AA-Batterieadapters verwendet werden.

Lieferumfang:

1 x RPL 105-VCT LED Leuchte

1 x Kamera-Adapter

1 x Frontdiffusor

1 x AA Batterieadapter

Einlegen des Li-Ionen-Akkus (optional)

Um den Li-Ionen-Akku der RPL 105-VCT

zu installieren, legen Sie den Akku in das

Akkufach der Leuchte direkt vor den

Kontakten und drücken den Akku nach

vorne. Ein Klicken signalisiert Ihnen, dass

der Akku richtig eingesetzt wurde.

Entfernen des Li-Ionen-Akkus

Um den Li-Ionen-Akku zu entfernen, drücken

Sie den Knopf am hinteren Ende des Akku

und schieben ihn ungefähr 7 mm nach hinten.

Der Akku ist nun lose und kann herausgenommen

werden.

Verwendung des AA-Batterieadapters

Falls gewünscht, kann die RPL 105-VCT

mit AA-Batterien betrieben werden. Der

Batterieadapter fasst 4 Batterien (Alkaline

oder NiMH). Legen Sie die Batterien wie

gezeigt in den Batterieadapter.

Die RPL 105-VCT erkennt automatisch

die Spannungsdifferenz. Legen Sie den

Adapter genau wie den Li-Ionen-Akku ein.

Der Kamera-Adapter wird benötigt,

wenn Sie die RPL 105-VCT direkt auf den

Kameraschuh oder auf ein Stativ

montieren.

Schieben Sie die kleine Platte des Kamera-Adapters

in den Kameraschuh der RPL 105-VCT, bis der

Kamera-Adapter einrastet. Das andere Ende des

Kamera-Adapters verfügt über einen Standard-

Zubehörfuß und über ein 1/4'' x 20 Stativgewinde.

Wenn Sie die Leuchte auf Ihre Kamera montieren,

schieben Sie einfach den Kamera-Adapter auf den

Zubehörschuh und ziehen die Rändelschraube fest,

bis die Leuchte fest sitzt.

Sie haben auch die Wahl, die Leuchte auf ein Stativ

oder einen Ständer zu montieren, indem Sie das 1/4'' x 20

Gewinde im Fuß nutzen.

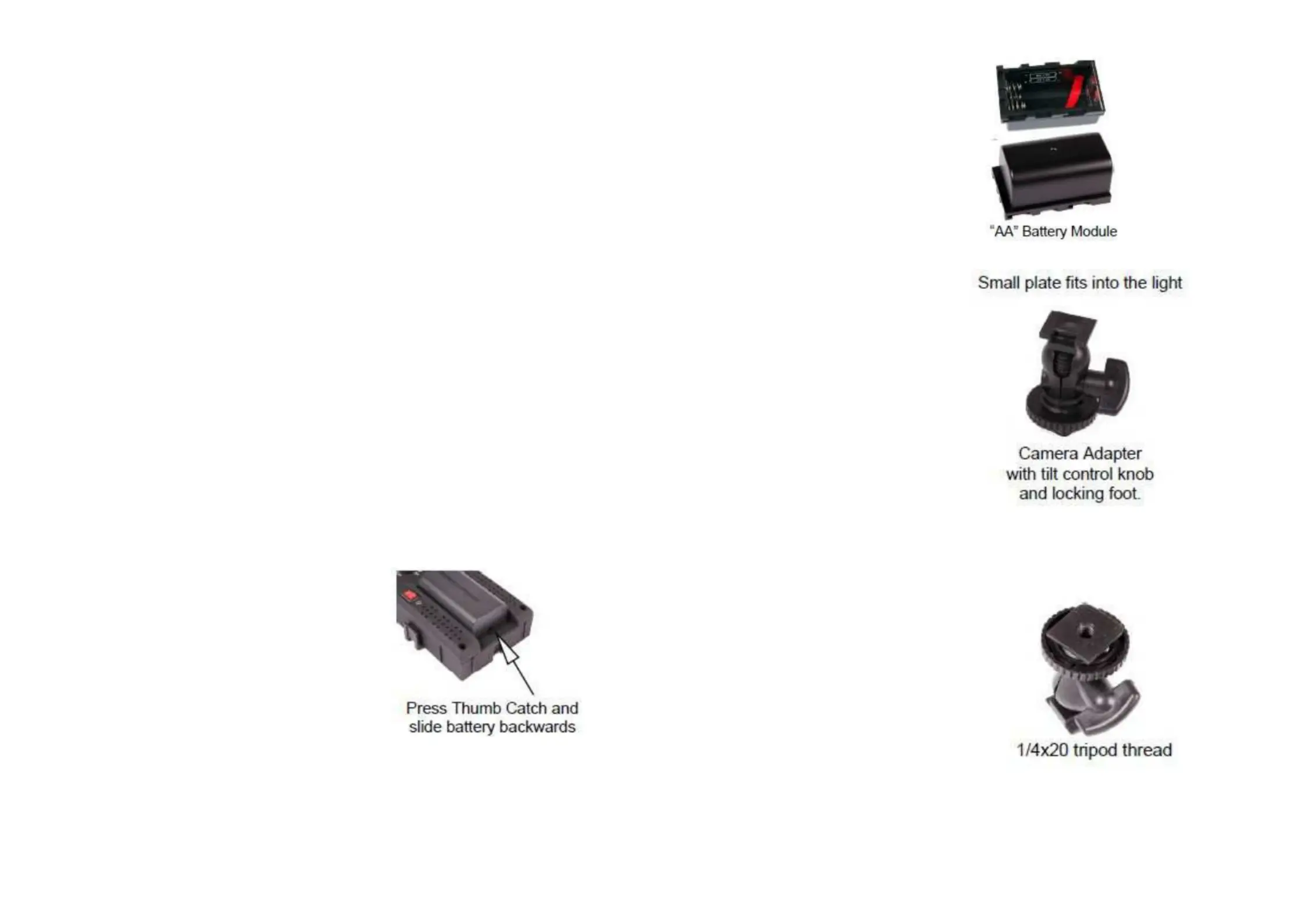

Drücken Sie den Knopf und

schieben den Akku nach

hinten.

1/4'' x 20 Stativgewinde

Kleine Platte passt in die LED Leuchte

AA-Batterieadapter

Verwenden der Streuscheibe

Um das Licht weicher zu machen, bringen Sie

den Diffusor an. Dieser rastet in die Schlitze

auf der Vorderseite der Leuchte ein.

Einschalten der RPL 105-VCT

Um die Leuchte einzuschalten, drücken

Sie einfach den roten Kippschalter auf der

Rückseite der Leuchte auf die ON-Position.

Einstellung der Farbtemperatur

Der gelbe Knopf ermöglicht es Ihnen,

die Farbtemperatur kontinuierlich zwischen

3000 und 6000 K anzupassen.

Das Tageslicht entspricht etwa 5600 K.

Einstellung der Lichtleistung

Der graue Schalter ermöglicht es Ihnen, die

Lichtleistung von niedrig bis hoch anzupassen.

Batterie-Ladezustands-Anzeige

Wenn die Stromversorgung schwach ist,

leuchtet die LED auf. Die Batterien oder der

Li-Ionen-Akku müssen ausgetauscht werden.

Erweitern Ihrer RPL 105-VCT

Mehrere Leuchten können für mehr

Lichtleistung zusammengesteckt werden. Jede

Leuchte benötigt einen eigenen Akku.

Diffusor

Ein/Aus Schalter

Batterie-Ladezustands-

Anzeige-LED

reflecta GmbH, Junghansring 60,

D-72108 Rottenburg

Tel: 0049 (0)7457 9465-60,

Fax: 0049 (0)7457 9465-72

Mail: mail@reflecta.de ,

www.reflecta.de

RPL105-VCT Dual Colour LED Light

The RPL105-VCT LED can be mounted on most DSLRS and camcorders

using the camera's accessory shoe. Variable light output and Variable

colour temperature. It works with NP-F550 / NP-F570 batteries withic is

commonly used on Sony Cameras and also works with 4 "AA" Batteries

using the "AA" Module adapter.

Contents of the Kit:

1 - RPL105-VCT LED Light

1 - Camera Adapter

1 - Front Diuser

1 - AA Module

Install the Sony Battery (Optional)

To install the battery on the RPL-

105-VCT, place the battery into the

tray just in front of the contacts and

push forward. A “click” will tell you it

is locked into place.

Removing the Battery

To remove the battery press the

thumb catch on the unit at the rear of

the battery and push back about 1/4

inch. The battery is now loose and will

come away from the body of the unit.

Using the AA Battery Module

If desired you can power the RPL105-

VCT. with “AA” batteries. The module

accepts 4 batteries, (alkaline or

NiMH). Insert as indicated on the

diagram inside the module. The

RPL105 automatically senses the

voltage dierence. Mount the module

on the back of the unit just like the

Li-Ion battery.

The is required Camera Adapter

whether you are using the RPL105

directly on your camera’s accessory

shoe or on a stand.

Locate on your RPL105 the “female”

receptacle which will accept the

Camera Adapter.

Slide the small plate of the Camera

Adapter into the receptacle on the

light until it clicks into place.

The other foot of the Camera

Adapter has a standard accessory

foot, and also a 1/4x20 thread. If you

are mounting the light on your

camera, simply slide the Camera

Adapter onto the accessory shoe and

tighten down the knurled ring until the

light is snug. Do not over-tighten!

Adjust the side knob for desired tilt.

At your option you can also mount the

light on a tripod or light stand using

using the 1/4x20 Thread in the foot.

Produktspecifikationer

Varumärke:	Reflecta
Kategori:	Lampa
Modell:	RPL 105-VCT
Vikt:	295 g
Bredd:	125 mm
Djup:	86 mm
Antal lampor:	105 lampor
Höjd (min):	85 mm
Lampans livslängd:	50000 h
Antal stativ:	1 styck
Produktens färg:	Svart
Lamptyp:	LED
Strömkälla av typen:	Batteri
Lampor:	- W
Antal:	1
Stå ingår:	Ja
Total effekt:	4 W
