Sida 1/12
Bedienungsanleitung
ACHTUNG!
Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicher-
heit diese Bedienungsanleitung sorgfältig durch! Alle Personen,
die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und
Instandhaltung dieses Gerätes zu tun haben, müssen entspre-
chend qualiziert sein und diese Betriebsanleitung genau be-
achten. Dieses Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien, die Konformität wurde
nachgewiesen, die entsprechenden Erklärungen und Unterlagen
sind beim Hersteller hinterlegt.
Instruction Manual
CAUTION!
For your own safety, please read this operation manual carefully
before initial operation! All persons involved in the installation, set-
ting-up, operation, maintenance and service of this device must be
appropriately qualied and observe this operation manual in de-
tail. This product complies with the requirements of the applicable
European and national regulations. Conformity has been proven.
The respective statements and documents are deposited at the
manufacturer.
Mode d‘emploi
ATTENTION!
Pour votre propre sécurité, veuillez lire attentivement ce mode
d‘emploi avant la première utilisation ! Toutes les personnes
chargées de l‘installation, de la mise en service, de l‘utilisation,
de l‘entretien et la maintenance de cet appareil doivent possé-
der les qualications nécessaires et respecter les instructions
de ce mode d‘emploi. Ce produit est conforme aux directives
européennes et nationales, la conformité a été certiée et les
déclarations et documents sont en possession du fabricant.
Manual de instrucciones
¡ATENCIÓN!
En aras de su propia seguridad, ¡lea detenidamente este manual
de instrucciones antes de la primera puesta en marcha! Todas
las personas relacionadas con el montaje, la puesta en marcha,
la operación, el mantenimiento y la reparación de este equipo
deben estar correctamente cualicadas y haber leído con aten-
ción este manual de instrucciones. Este producto cumple con los
requisitos de las directivas europeas y nacionales, se p1-ha com-
probado la conformidad y las declaraciones y los documentos
correspondientes están en posesión del fabricante.
WARNUNG!
Um Feuer oder einen elektrischen Schock zu vermeiden, setzen
Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie
niemals das Gehäuse!
WARNING!
To prevent re or avoid an electric shock do not expose the
device to water or uids!
Never open the housing!
ATTENTION !
An d‘éviter un incendie ou une décharge électrique, veillez à te
-
nir cet appareil à l‘écart des liquides et de l‘humidité ! N´ouvrez
jamais le boîtier !
¡ADVERTENCIA!
Para evitar incendios o descargas eléctricas, ¡no sumerja este
equipo en agua u otras sustancias líquidas! ¡Nunca abra la
carcasa!
Für weiteren Gebrauch aufbewahren!
Keep information for further reference!
Gardez ces instructions pour des utilisations ultérieurs!
¡Conservar para su uso posterior!
www.reloop.com
Reloop Trademark
Global Distribution GmbH & Co. KG
Schuckertstr. 28
48153 Muenster / Germany
© 2020
REV. 1.0
DEUTSCH
ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit
diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung,
Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu
tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung
genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen,
die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Nehmen Sie den Reloop Stand Hub aus der Verpackung. Bitte überprüfen Sie vor der ersten
Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden
am USB-Hub oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.
SICHERHEITSHINWEISE
ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung
115V, 60Hz und 230V, 50Hz. Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch
Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder
Garantieanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden,
übernimmt der Hersteller keine Haftung.
- Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die
Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung
enthalten sind.
- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die
durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den
Garantieanspruch fallen.
- Im Geräteinneren benden sich keine zu wartenden Teile, ausgenommen die von außen
austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal
durchgeführt werden, ansonsten verfällt die Garantie!
- Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt.
Den Netzstecker immer als letztes einstecken.
- Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und
Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich
bitte an Ihren Händler.
- Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht
oder durch scharfe Kanten beschädigt wird.
- Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie
vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie
mit nassen Händen an!
- Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle
darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes
verwendet werden.
- Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie
dazu den Netzstecker an der Griffäche an und ziehen Sie niemals an der Netzleitung!
- Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entammbaren
Unterlage auf.
- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder
- Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer
Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern sie sich, dass keine Kabel
frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
- Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in
dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort
den Netzstecker ziehen. Lassen Sie das Gerät von einem qualizierten Servicetechniker
prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät
hervorgerufen wurden, sind von der Garantie ausgeschlossen.
- Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5°
C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen
wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern.
- Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum
in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann
unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es
Zimmertemperatur erreicht hat!
- Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals
Lösungsmittel oder Waschbenzin zum Reinigen.
- Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton oder der mitgelieferten
Schutztasche transportiert werden.
- Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen
Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaft zu beachten.
- In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das
Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
- Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.
BESTIMMUNGSGEMÄ E VERWENDUNGß
- Bei diesem Gerät handelt es sich um einen professionellen Laptop Stand mit integriertem
USB-Hub. Für die Verwendung des integrierten USB-Hubs, wird der Stand mit einem
Laptop oder Smart Device verbunden.
- Dieses Produkt ist für den Anschluss an ein gängiges USB-Netzteil mit maximal 60W
zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
- Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann
dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist
jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag,
etc. verbunden.
- Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten
der Garantieanspruch erlischt.
WARTUNG
- Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen
des Netzkabels oder des Gehäuses.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das
Gerät außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern. Den
Netzstecker aus der Steckdose ziehen!
- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert,
nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren
.

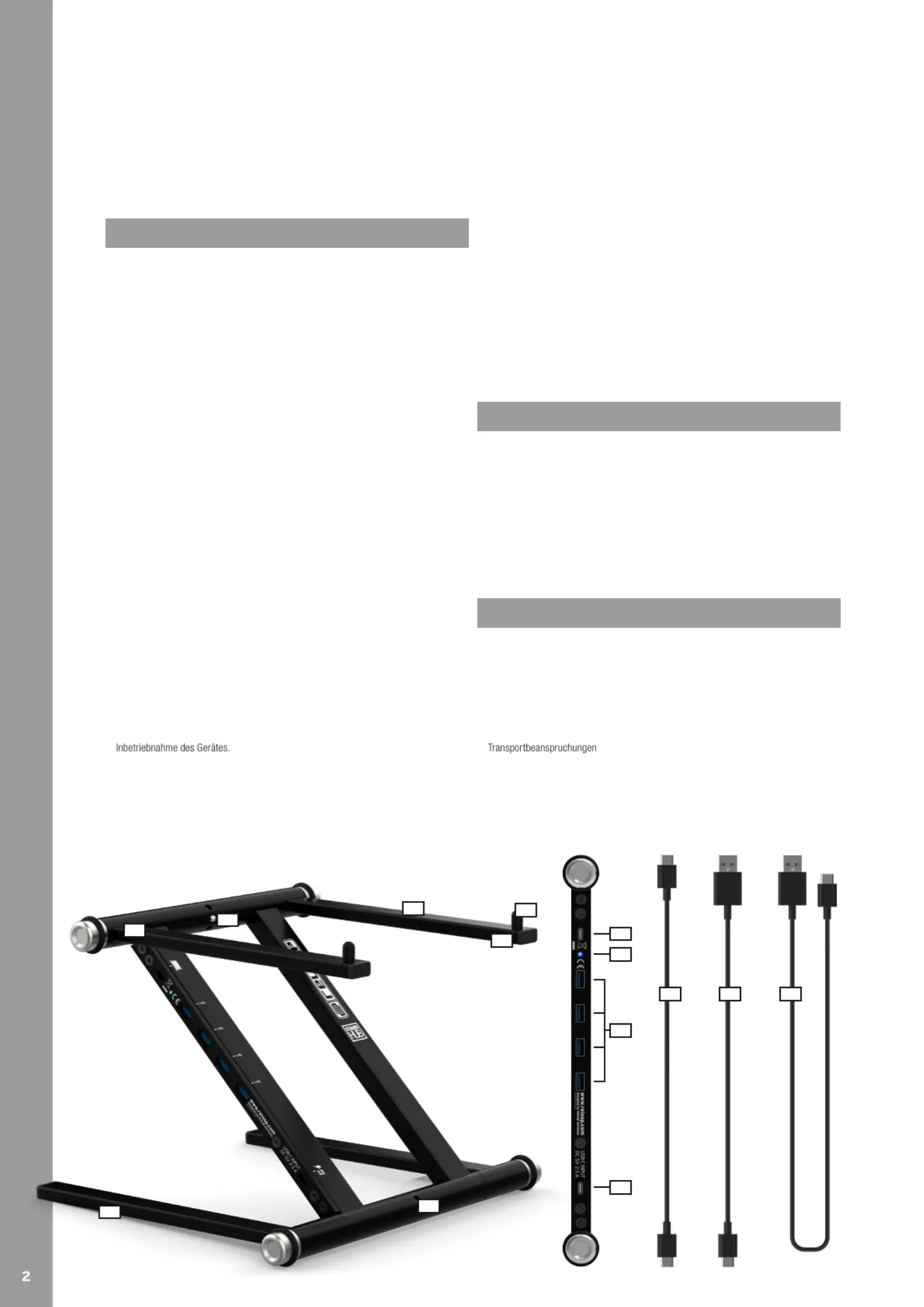

1
4
5a
5b
3
3
2
6
8
7
9
10 11 12
30 cm
25 cm
50 cm
3
DEUTSCH

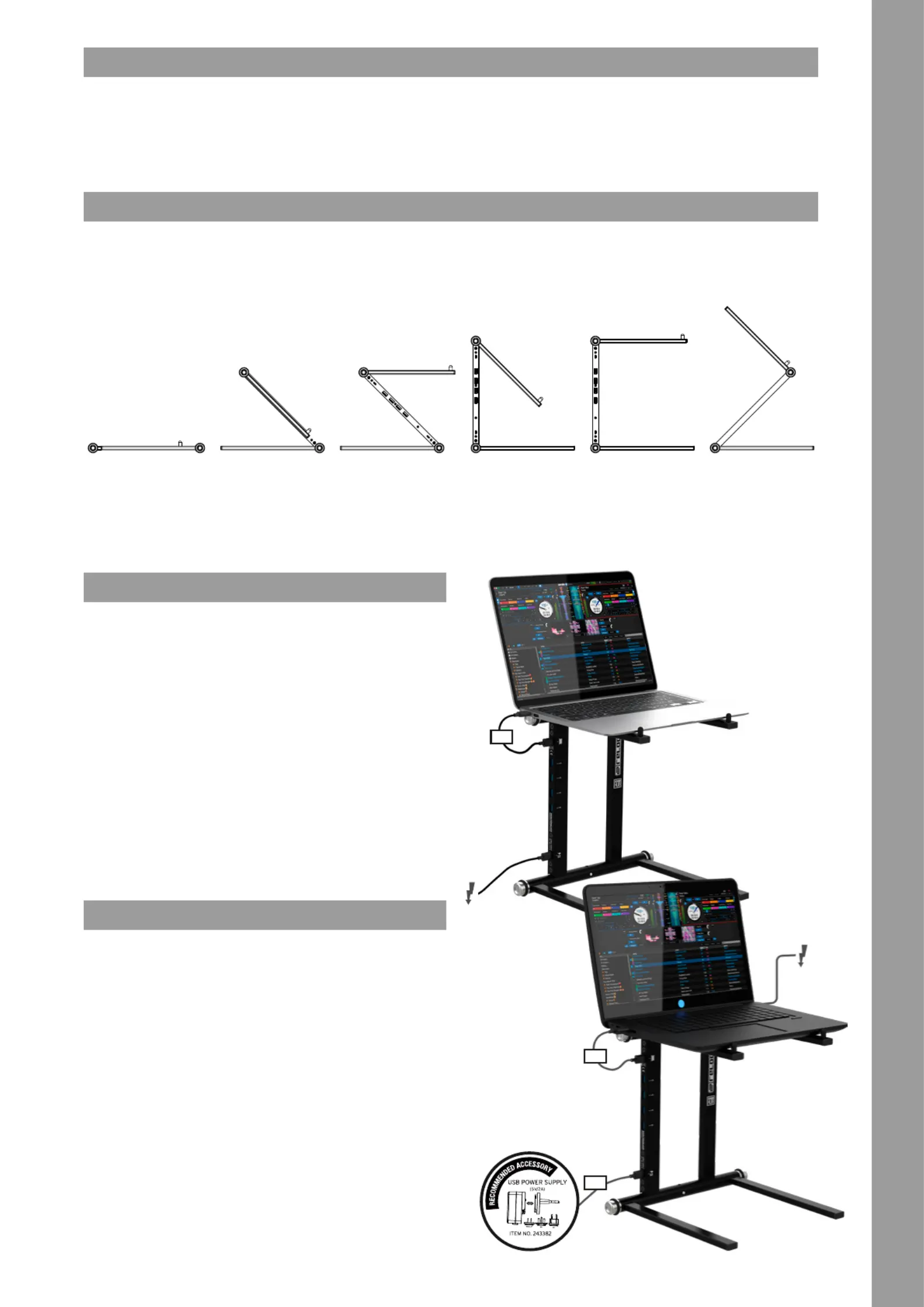

Transport Position
(kompakte
Transportbauweise)
Lower Z-Shape
(acher Aufbau für Tablets
und Controller)
Z-Shape
(stabiler Aufbau in
optimaler Arbeitshöhe)
Lower C-Shape
(optimiert für die
Verwendung von
Tastaturen, Modular
Controllern oder Tablets)
Classic C-Shape
(klassische Laptop Stand
Bauweise)
Higher Z-Shape
(erhöhte Z-Shape-
Bauweise)**
BEZEICHNUNGEN
1. Auage-Panel
2. Stand-Panel
3. Push-Arretierungen
4. Sicherungs-Pins
5a. Gewinde A für Sicherungs-Pins
5b. Gewinde B für Sicherungs-Pins
6. USB-C Port (3.2 Gen 1 – SuperSpeed / 5Gbps)
7. USB-A 3.0 Ports (USB-Hub)
8. USB-C PD Port (3.2 Gen 1 - SuperSpeed PD5)
9. Status-LED
10. USB-C zu C Kabel (30 cm)
11. USB-A zu C Kabel (25 cm)
12. USB-A zu C Kabel (50 cm)
AUFBAU
Das Reloop Stand Hub-Design ermöglicht Ihnen den Stand in 6 verschieden Stellungen aufzubauen. Um die unterschiedlichen Aufbaupositionen zu ändern, müssen Sie lediglich die
Push-Arretierungen -3- drücken und auf den gewünschten Einrastpunkt verstellen.
ACHTUNG! Bitte beachten sie, dass Sie Ihren Reloop Stand Hub auf einer festen, horizontalen und stabilen Unterlage aufstellen.
Folgende Aufbaupositionen sind möglich:
** Um die Higher Z-Shape Bauweise zu nutzen, müssen die Sicherungs-Pins -4- in Gewinde B -5b- geschraubt werden.
ANSCHLUSS
Der Stand Hub verfügt über einen USB-C Anschluss -6- zum Verbinden Ihres Computers,
Laptops oder Smart Devices. Zudem ist ein USB-C PD Anschluss -8- integriert, welcher zur
Stromversorgung des Laptops, Smart Devices und/oder der USB-A -7- Ports dienen kann.
Ein USB-Netzteil zur Spannungsversorgung der USB-A Ports -7- ist als Zubehör gesondert
erhältlich. (Artikelnummer 243382)
Wenn Sie über ein MacBook PRO oder Laptop / Tablet mit USB-C Stromanschluss verfügen,
können Sie das vom Hersteller im Lieferumfang enthaltene Netzteil an den USB-C PD Port
-8- anschließen und Ihr Gerät mit Strom versorgen.
Hinweis: Der USB-C PD Port unterstützt eine Leistung bis 60W.
Des Weiteren besitzt der Stand Hub 4 USB-A-3.0-Hub-Ports -7- in High-Retention
Bauweise. Diese dienen zum Anschluss der gewünschten USB-Peripheriegeräte und sind
abwärtskompatibel.
Hinweis: Um eine optimale Verbindung zu gewährleisten, verwenden Sie bitte
die im Lieferumfang enthaltenen Kabel. Zusätzlich empfehlen wir Ihnen immer
den USB-Hub im aktiven Modus mit verbundenem USB-Netzteil zu betreiben, um
eine stabile Stromversorgung zu gewährleisten.
TECHNISCHE DATEN
Anschlüsse:
• 1x USB-C 3.2 Gen 1 (SuperSpeed 5Gbps, zur Verbindung zum Computer)
• 1x USB-C PD 3.2 Gen 1 (SuperSpeed PD5, für Netzteile bis zu 60 Watt)
• 4x USB-A 3.0 (1,5A pro Port / 6A Total / abwärtskompatibel)
Stand Daten:
• Max. Belastung: 5,0 kg
• Gewicht: 1,4 kg
• Abmessungen: 290 x 250 x 270 mm (B x H x T)
Lieferumfang:
• Stand Hub (Laptop Stand)
• Kabel:
- 1 x USB-C to C Kabel (30 cm)
- 1 x USB-A to C Kabel (25 cm)
- 1 x USB-A to C Kabel (50 cm)
• Transportasche
• Kurzanleitung
10
11
12
Laptop USB-C
Power Supply
Laptop
Power Supply
Produktspecifikationer
| Varumärke: | Reloop |
| Kategori: | cykelställ |
| Modell: | Stand Hub |
Behöver du hjälp?
Om du behöver hjälp med Reloop Stand Hub ställ en fråga nedan och andra användare kommer att svara dig
cykelställ Reloop Manualer
24 Juli 2025
cykelställ Manualer
Nyaste cykelställ Manualer
23 Juli 2025
23 Juli 2025
22 Juli 2025
22 Juli 2025
22 Juli 2025
22 Juli 2025
22 Juli 2025
22 Juli 2025
22 Juli 2025
22 Juli 2025
