Sida 1/1
40271-185-03
09/2005
Lexington, KY, USA
SCBRLLOCK Barrel Lock Mounting Bracket Kit
SCBRLLOCK Accesorio de soporte de montaje para seguro tipo barril
Replaces / Reemplaza 40271-185-03 04/2005
Retain for future use. / Conservar para uso futuro.
Series
Serie
001, M01
Instruction
Bulletin
Boletín de
instrucciones
a brand of Schneider Electric.
una marca de Schneider Electric.
Electrical equipment should be installed, operated, serviced, and
maintained only by qualified personnel. No responsibility is assumed by
Schneider Electric for any consequences arising out of the use of this
material.
Solamente el personal especializado deberá instalar, hacer funcionar y prestar servicios
de mantenimiento al equipo eléctrico. Schneider Electric no asume responsabilidad
alguna por las consecuencias emergentes de la utilización de este material.
Schneider Electric USA
1601 Mercer Road
Lexington, KY 40511 USA
1-888-SquareD (1-888-778-2733)
www.us.SquareD.com
Importado en México por:
Schneider Electric México, S.A. de C.V.
Calz. J. Rojo Gómez 1121-A
Col. Gpe. del Moral 09300 México, D.F.
Tel. 55-5804-5000
www.schneider-electric.com.mx
© 2005 Schneider Electric
All Rights Reserved
© 2005 Schneider Electric
Reservados todos los derechos
INTRODUCTION INTRODUCCIÓN
The Barrel Lock Mounting Bracket Kit is used to mount
a barrel lock on a Square D
®
combination service
entrance device.
El accesorio de soporte de montaje de seguro tipo barril se utiliza
para montar un seguro tipo barril en una base integral de medición
para acometida Square D
®
(CSED).
INSTALLATION INSTALACIÓN
DANGER / PELIGRO
HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC
FLASH
• Apply appropriate personal protective equipment (PPE) and
follow safe electrical work practices. See NFPA 70E.
• This equipment must only be installed and serviced by
qualified electrical personnel.
• Turn off all power supp kit will be lying the equipment where this
installed before working on or inside equipment.
• Always use a properly rated voltage sensing device to
confirm power is off.
• Replace all devices, doors and covers before turning on
power to this equipment.
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR
ARQUEO
• Utilice equipo de protección personal (EPP) apropiado y siga las prácticas
de seguridad eléctrica establecidas por su Compañía, consulte la norma
70E de NFPA.
• Solamente el personal mantenimiento eléctrico especializado deberá instalar
y prestar servicio de mantenimiento a este equipo.
• Desenergice el equipo en el que se instalará este accesorio, antes de
realizar cualquier trabajo en él.
• Siempre utilice un dispositivo detector de tensión nominal adecuado para
confirmar la desenergización del equipo.
• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de
volver a energizar el equipo.
Failure to follow these instructions will result in death or
serious injury.
El incumplimiento de estas instrucciones podrá causar la muerte o
lesiones serias.
1. Turn off all power supplying the equipment where this kit
will be installed.
1. Desenergice el equipo en el que se instalará este accesorio.
2. Install the barrel lock bracket to the bottom endwall with
the mounting screw, provided. Torque the screw to
30–40 lbs-in. (3.4–4.5 N•m).
2. Instale el soporte de candado tipo Tambor en la pared final inferior
utilizando el tornillo de montaje provisto. Apriete el tornillo de 3,4 a
4,5 N•m (30 a 40 lbs-pulg).
3. Remove the knockout from the pull section cover. 3. Retire el disco removible de la cubierta de la sección de extracción
de cables.
4. Install the barrel lock mounting hardware according to
the barrel lock manufacturer’s instructions.
4. Instale los herrajes de montaje del candado tipo Tambor de acuerdo
con las instrucciones del fabricante.

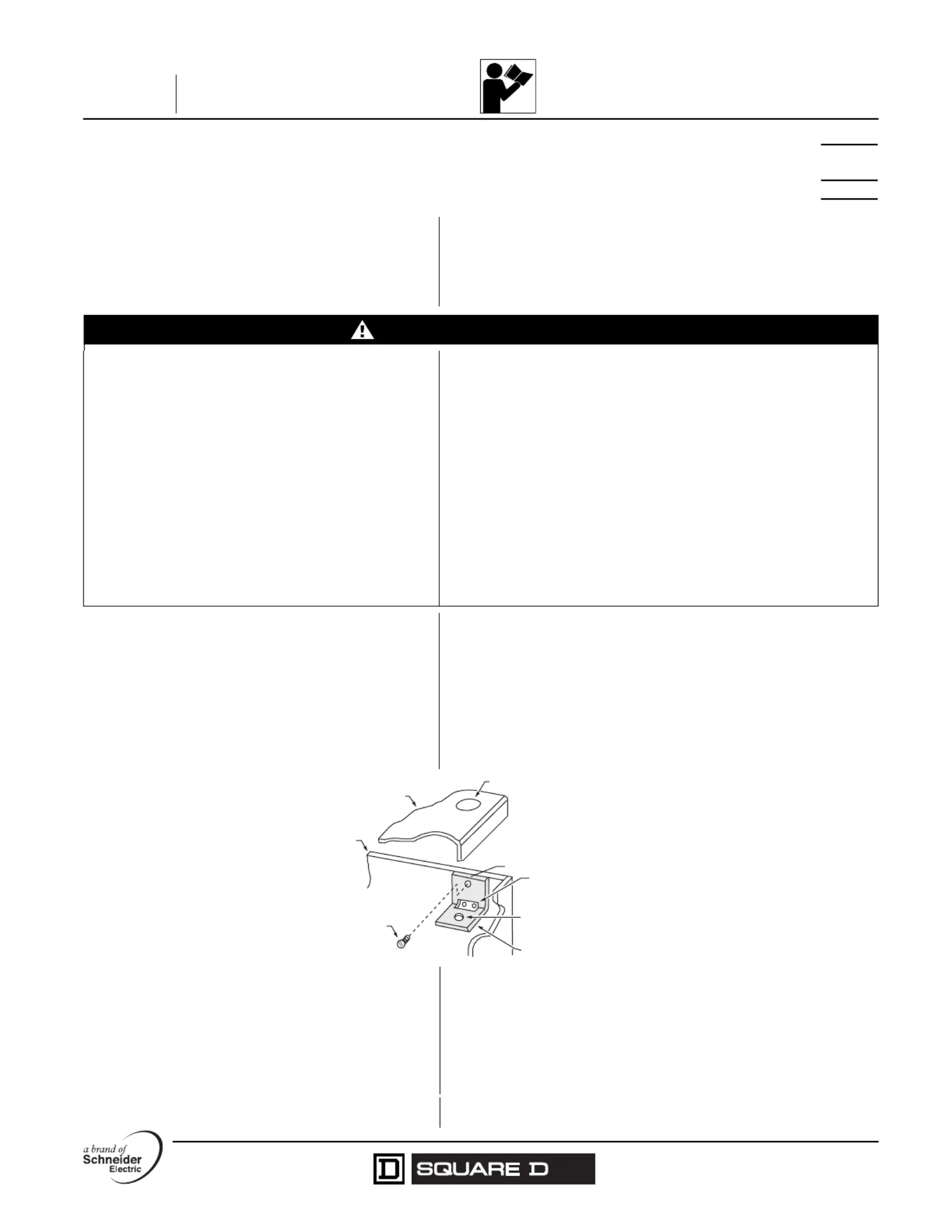

41209758
Pull section cover / Cubierta de la
sección de extracción de cables
Knockout / Disco removible
Mounting screw /
Tornillo de montaje
Bottom endwall /
Pared final inferior
Small hole / Agujero pequeño
Locating nubs / Pintos salientes localizadores
Large hole / Agujero grande
Barrel lock bracket / Soporte de candado tipo Tambor
