取り付け前にはがしてください Peel Oﬀ Before Installation Retirez le ﬁlm avant installation

請於安裝前撕除 Kurulumdan önce koruyucuyu ç kar nı ı

JA EN FR

CHT

マウンティングバーは本体装着済みです。

Mounting Bar is already pre-installed on

the Heatsink.

La barre de montage sont déjà pré-installés

sur le dissipateur thermique.

壓力桿已預先安裝於散熱器。

Montaj çubu u so utucuya önceden tak lm t r.ğ ğ ı ış ı

CHT

350 ± 200 ~ 2000 ± 10% RPM

3.00 ~ 26.88 dBA

7.68~ 60.29 CFM

WONDER TORNADO 120 PWM Fan

1200

1700

115X

2066

2011(V3)

WONDER TORNADO 120 PWM FAN

CHT

ファン回転数の上下限はマザーボードのPWM信号により制御されるため、機械や設定により

変動致します。

Fan Speed (Max /Min ) is controlled by the PWM signal of motherboards, therefore it might

vary depending on motherboard setting and equipment.

La vitesse du ventilateur (Max /Min ) est contrôlée par le signal PWM envoyé par la carte

mère Elle dépend donc des spéciﬁcations ou paramètres du système.

風扇轉速的上下限是透過ＰＷＭ訊號控制，會因設備與設定而變動。

Fan H z (Maks / Min) anakart n PWM sinyali ile kontrol edilir, bu nedenle fan h z anakart ı ı ı ı ı

ayarlar na ve ekipmanlar na ba l olarak de i kenlik gösterebilir.ı ı ğ ı ğ ş

PC起動時に注意 / BIOS Conﬁguration

Conﬁguration du BIOS / 啟動電腦時請注意 / BIOS Yap land rması ı ı

AMD

Intel

パーツリスト / Item List / Contenu / 零件清單 / Ürün Listesi

PC起動時に、UEFI（BIOS）より「CPU FAN ERROR」が表示してしまう場合は、UEFI（BIOS）の回

転数警告の設定をしてください。

マザーボードにより設定方法が異なりますので、マザーボードのマニュアルをご参照ください。

In case the "CPU FAN ERROR" message is displayed by the UEFI (BIOS), go adjust the UEFI fan

speed settings ("CPU Fan Speed Low Limit" - Option). Pleae read the motherboard manual before

setting.

Si l’UEFI (BIOS) aﬃche le message « CPU FAN ERROR » (ERREUR VENTILATEUR UC), veuillez ajuster

les paramètres de vitesse du ventilateur dans l’UEFI (« CPU Fan Speed Low Limit » (Limite

inférieure de la vitesse du ventilateur UC ‒ Option).Les paramètres varient selon le type de carte

mère installée Veuillez consulter les instructions qui accompagnent votre carte mère.

若電腦啟動時UEFI(BIOS)顯示「CPU FAN ERROR」，請在UEFI(BIOS)中設定風扇轉速警告。

設定方式依主機板不同，請參閱主機板說明書。

UEFI (BIOS) taraf ndan "CPU FAN HATASI" mesaj görüntüleniyorsa, UEFI fan hı ı ızı ı ı ı ayar n yap n

("CPU Fan H Alt S " - Seçenek). Ayarlamadan önce lütfen anakart k lavuzunu okuyun.ı ızı ı ın r ı

CHT

ヒートシンク

CPU Cooler

Dissipateur pour CPU

散熱器本體

İş ğlemci So utucu

CHT

ファンクリップをファンに取り付けます。

Install fan clip to the fan.

Installer le clip du ventilateur sur le ventilateur.

將風扇線扣安裝於風扇上。

Fan klipsini fana tak n.ı

CHT

MPN211006_CMPN231117_M

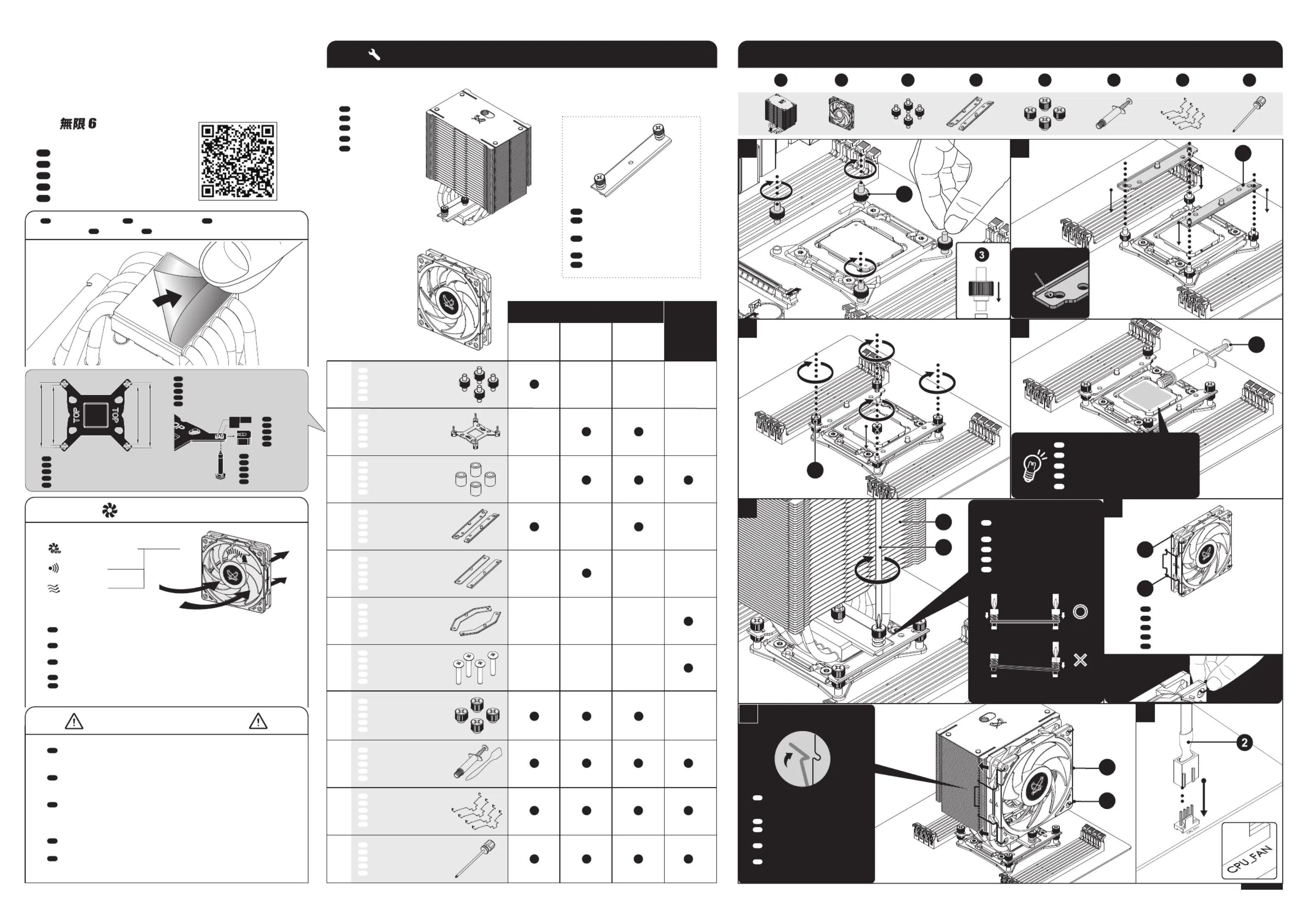

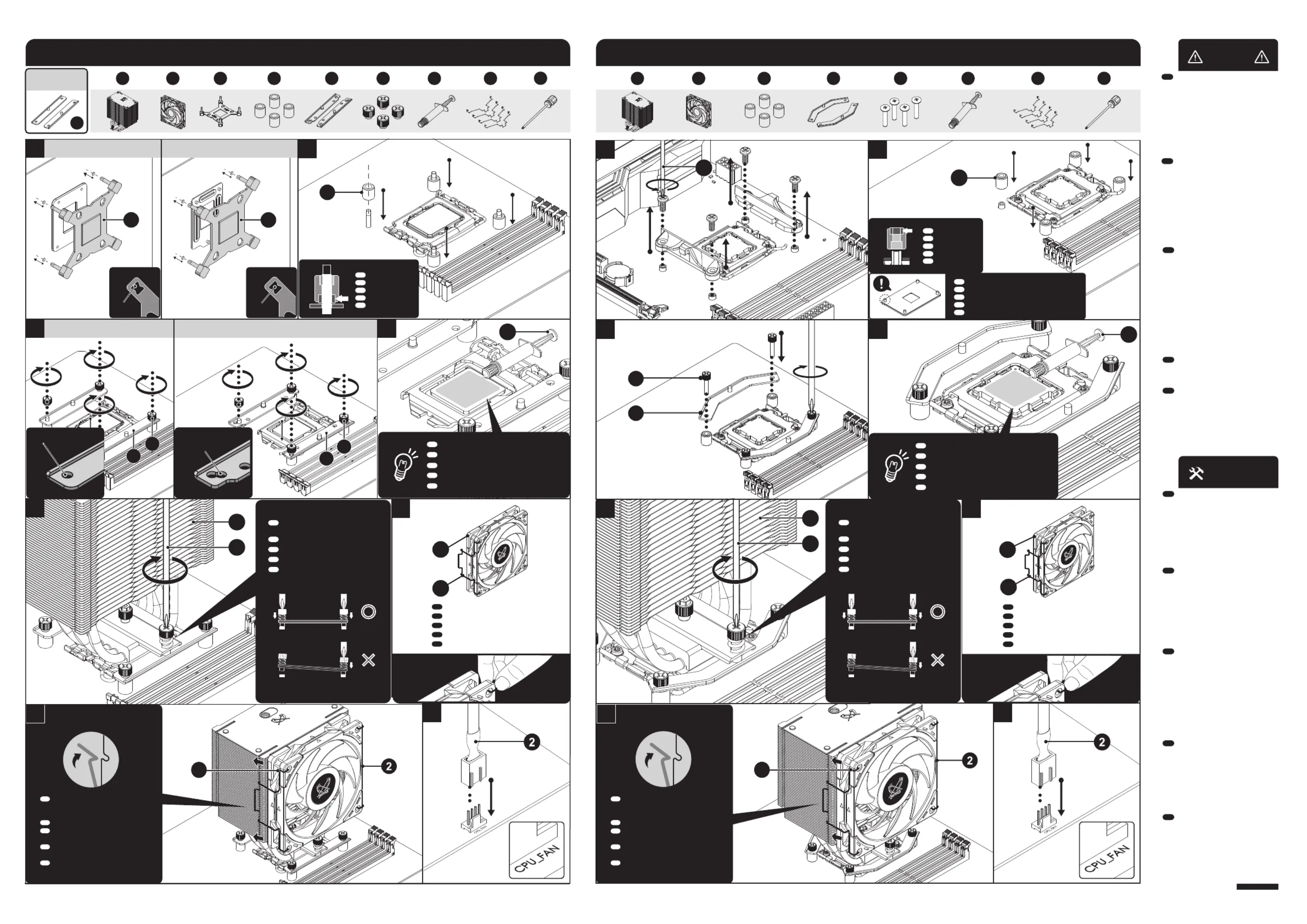

取り付け説明書

INSTALLATION GUIDE

GUIDE D'INSTALLATION

安裝説明書

KURULUM

SCMG-6000

CHT

MUGEN

AMD用ネジ

Screws (AMD)

Vis (AMD)

螺絲(AMD)

Vidalar

(AMD)

マウンティングプレート(Intel)

Mounting Pl es(Intel) at

Plaques De Montage(Intel)

固定板(Intel)

Montaj Plakalar (Intel)ı

スペーサー

Plastic Spacers

Cales D’espacement En Plastique

膠墊套筒

Plastik Ara Parçaları

ファンクリップ

Fan Clips

Clips Pour Le Ventil eurat

風扇線扣

Fan Klipsleri

AMD用マウンティングプレート

Mounting Pl es (AMD)at

Plaques De Montage (AMD)

固定板(AMD)

Montaj Plakalar (AMD)ı

スタッドナット

Stud Nuts

Écrous de Goujon

金屬導柱

Somunlu Vida

CHT

グリス

Thermal Grease

Graisse Thermique

導熱膏

Termal Gres

マウンティングプレート(Intel LGA1700)

Mounting Plates(Intel LGA1700)

Plaques De Montage(Intel LGA1700)

固定板(Intel LGA1700)

Montaj Plakalar (Intel LGA1700)ı

CHT

ナット

Bolt Nuts

Écrous De Boulon

螺帽

Cıvata Somunları

CHT

2 3 6 10 12 13

Intel

LGA 2066 Square ILM / 2011 (V3) Square ILM

CHT

背板袖套

Klips

Clip

クリップ

Clip

CHT

Vis(Intel)

Vidalar(Intel)

Screw(Intel)

Intel用ネジ

Intel專用螺絲

CHT

バックプレート

BackPlate

PlaqueArrière

ArkaPlaka

背板

CHT

Vispré-attachéespourLGA1700.

LGA1700içinöncedentakılmı vida.ş

Screwsalreadypre-attachedforLGA1700.

LGA1700ソケット装着済み。

已預裝於LGA1700 位。腳

1700

1200

115X

1700

1200115X

1700

1200115X

ドライバー

Screwdriver

Tournevis

螺絲起子

バックプレートキット

Back Plate Kit

Kit Plaque Arrière

Arka Plaka Kiti

背板組

ファンクリップの取っ手を矢印の方向へ引っ張

って、フィン側面の溝に引っ掛けて取り付けま

す。

Pull the fan clip into the groove as shown.

Tirez le clip du ventilateur dans le sens de

la ﬂèche et accrochez-le dans la rainure.

將掛耳往箭頭方向拉並且勾住鰭片側面的溝

槽即可完成安裝。

Fan klipsini gösterilen olu a çekin.ğ

真上から見た図 / Top View

CHT

2066

2011(V3)

CPUから大きくはみ出さない程度の量を均一に塗ります。

Apply the thermal grease evenly.

Appliquez la graisse thermique de façon égale.

取適量塗抹於CPU上。

Termal ya e it ekilde uygulay n.ğı ş ş ı

CHT

片方から締め切らず、両方を交互に少しづつ締

め切ってください。

Tighten the screws evenly from two sides.

Serrez uniformément toutes les vis.

請由兩邊交互鎖緊，勿由單邊一次鎖緊。

Vidalar iki taraftan e it olarak s k n.ı ş ı ı

CHT

〇

3 4

Tornavida
