Printed in U.S.A.

27C1916 (Rev. 5)

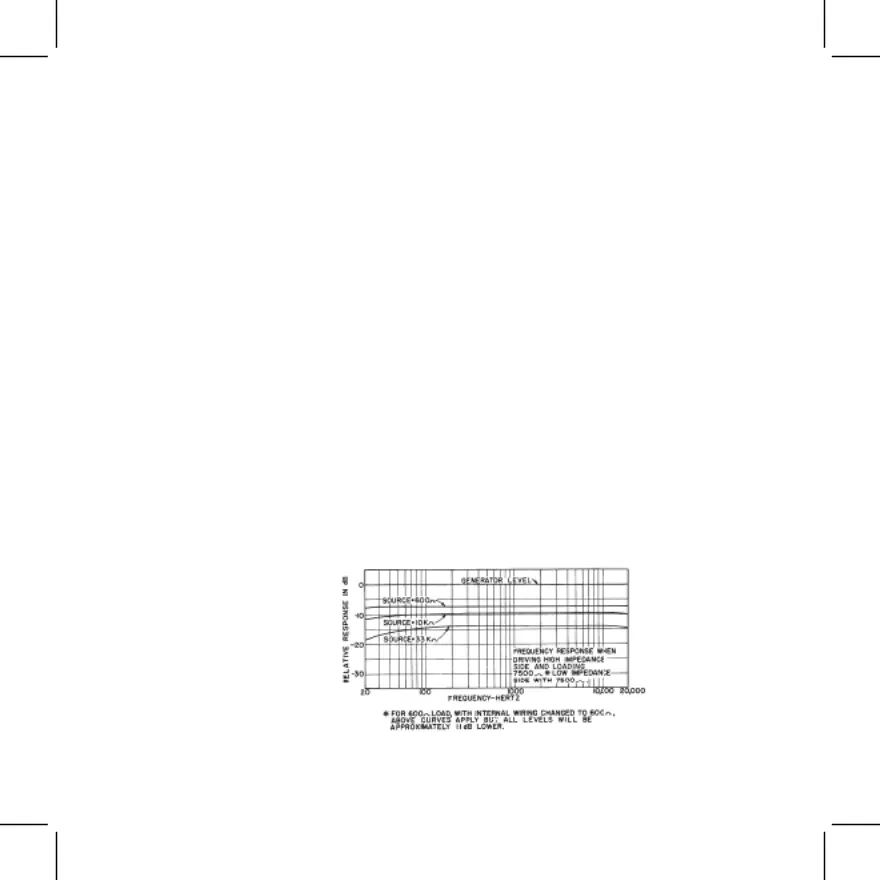

The A15BT matches, bridges, or isolates balanced and unbalanced devices of different

impedances and levels.

Impedance: XLR socket (Female), 33,000Ω

XLR plug (Male), 7500Ω, easily converted to 600Ω.

Unbalancing: Either end can be unbalanced by connecting pins 1 and 3.

Voltage difference: From 33,000Ω to 7500Ω, 6.4 dB

From 33,000Ω to 600Ω, 17.4 dB.

MEDIUM-IMPEDANCE SELECTION

As supplied, the A15BT XLR plug is at 7500Ω. To convert to 600Ω, refer to Figure 1 and

proceed as follows:

Remove the three-pin plug element by turning the screw counterclock-wise and 1.

withdrawing the element from the case.

Remove the GREEN lead pin jack from pin 3, and insulate the jack and bare 2.

lead.

Remove the tape from the pin jack on the WHITE lead and push the jack rmly 3.

onto pin 3.

Replace the plug element in the housing and fasten the screw rmly in place 4.

(turn clockwise).

Model A15BT User Guide

BRIDGING TRANSFORMER

Produktspecifikationer

Varumärke:	Shure
Kategori:	Inte kategoriserad
Modell:	A15BT
Bredd:	19 mm
Höjd:	89 mm
Impedans:	- Ω
Utgångsimpedans:	600, 7500, 33000 Ω
Produktens färg:	Svart
Frekvensområde:	- GHz
Antal:	1
Anslutning:	XLR Pin Connector (M), XLR Pin Connector (F)
