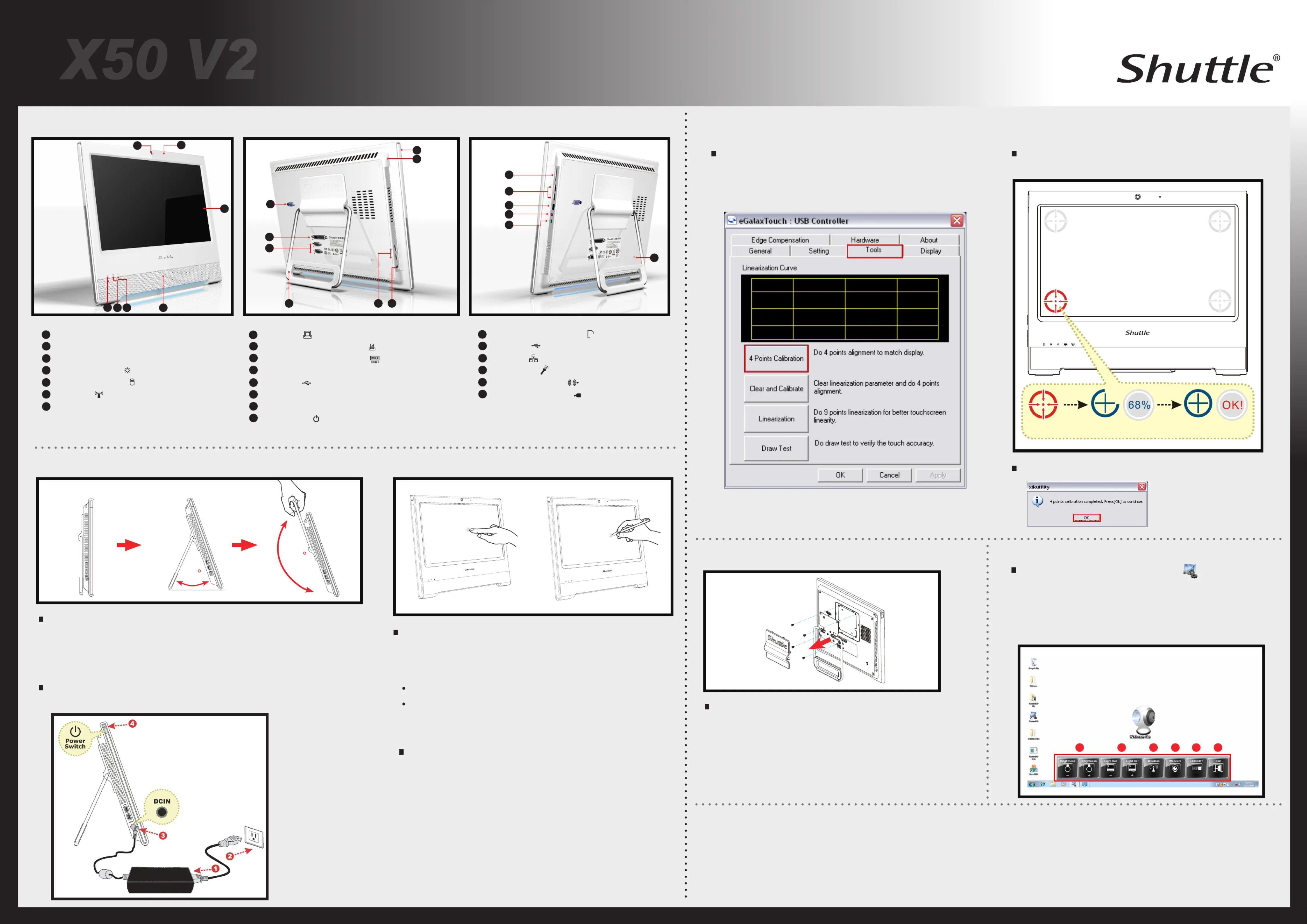

53R-X50V23-2001

To placing on the desktop and carry your X50 V2, do the following:

VESA mounting to the wall

Placing on the desktop

180

Brightness controls

Webcam

Microphone

LCD Display (Touch enabled)

3.2.1.

Front/Rear/Side View

Run the screen calibration program and correct 4 point locations

on screen with the panel.

Click Start / All Programs / eGalax Touch / Congure Utility

Select Tools 4 Points Calibration tab and click .

How to use Touch Panel

When the 4 points calibration completed, press to continue.OK

4 Point Calibration

X50 V2 brings digital life for an easy touch experience.Experience the

ease of managing your digital life with a few touches or the use of the

stylus pen.Your touch functions like a mouse device and all you need

to interact with the X50 V2.

ESafety Information

Read the following precautions before setting up a Shuttle X50 V2.

Touch and hold the center of the target.

Repeat on four corners and the screen will adjust automatically.

Cleaning the touch screen

Follow these rules for cleaning the outside and handling your

screen on the computer :

Turn off the system and disconnect all cables.

Use a damp, or cleaning cloth, soft, lint-free cloth with gentle

water only and gently wipe the screen surface.

Do not spray liquid directly on the screen.

Touch = left-click on the mouse

Touch and hold = right-click on the mouse

Touch Hold OK

Click the application of short cut on desktop or Click start but-

tom All Programs Control AP folder Control AP (please refer / / /

the gure after starting)

How to use Control AP

Follow the steps (1~3) below to connect the AC adapter to the DCIN jack.

Press the to turn on the system.Power Switch

Powering on the system

Stand / Handle

USB Ports

Power input

VGA Port

Printer Port (for X50I V2 only)

COM Ports (for X50I V2 only)

Stylus pen

Power Switch

DCIN

Audio Line-Out Port

MIC-In Port

LAN Port

4 in 1 Memory card reader

USB Ports

Place X50 V2 on a at surface such as a table (Picture 1), and pull the stand

open until it angle of 30°. (Picture 2) When carry or move your X50 V2, hold the

Top of the computer by its handle. (Picture 3)

Note: X50 V2 can be mounted on a wall using a VESA

compatible 100mm x 100mm wall/arm bracket.

X50 V2

Series Quick Guide

【

English

】

If you are mounting your X50 V2 to the wall, remove the ”

Shuttle” Cover on the back of X50 V2 rst.

Unscrew 4 screws of the stand mount and remove the stand.

Standard VESA to let user mount it on the wall easily.

Please refer to the user guide of the wall/arm mount kit you

bought to install it.

Stereo speaker

WiFi LED

Kensington® Lock Port

Note: The product’s color and specication will depend upon the actually shipping product.



CAUTION

Do not walk on the power cord or allow anything to rest on it.

The warranty does not apply to the products that have been disassembled by users.

Hard disk drive LED

1513

05 06

( Note: Descriptions of Control AP function: 1.Screen brightness

control 2.Light Bar brightness control 3.Wireless ON/OFF

4.Web Camera ON/OFF 5.LCD/CRT switch 6. EXIT )



CAUTION

Danger of explosion if battery is incorrectly replaced. Replace only with the same or

equivalent type recommended by the manufacturer. Dispose of used batteries

according to the manufacturer’s instructions.

ESécurité (Français)

Lisez les précautions d'emploi avant de paramétrer votre Shuttle XPC.

ATTENTION

Ne pas marcher ou laisser d'objet sur le câble d'alimentation

Les produits désassemblés par l'utilisateur ne sont plus garantis

ATTENTION

Il y a risque d'explosion en cas de mauvais remplacement de la pile BIOS. Ne la

remplacer qu'avec un modèle identique ou équivalent recommandé par le fabricant.

Les piles en n de vie doivent être traitées selon les recommandations du fabricant.

01 02 03 04 05 06

Produktspecifikationer

Varumärke:	Shuttle
Kategori:	Skrivbord
Modell:	X50V2(B)
Strömförsörjning:	40 W
Skärm diagonal:	15.6 "
Upplösning:	1366 x 768 pixlar
Pekskärm:	Ja
Processorfrekvens:	1.66 GHz
Processorfamilj:	Intel Atom®
Wi-Fi:	Ja
Plattform:	PC
DVI-port:	Nej
Hörlursutgångar:	1
Certifiering:	TÜV, CB, BSMI\nCE, FCC, BSMI, R&TT\nRoHS, Energy Star 5
Inbyggd mikrofon:	Ja
Inbyggd kamera:	Ja
Vikt (med stativ):	3600 g
Processor:	D510
Intel® Wireless Display (Intel® WiDi):	Nej
Processorns driftlägen:	64-bit
Processorns cache:	1 MB
Busstyp:	DMI
Maximalt internminne:	4 GB
Total lagringskapacitet:	- GB
Intel® My WiFi Technology (Intel® MWT):	Nej
Intel® Hyper Threading Technology (Intel® HT Technology):	Ja
Intel® InTru™ 3D-teknik:	Nej
Intel® Insider™:	Nej
Intel® AES nya instruktioner (Intel® AES-NI):	Nej
Idle stater:	Nej
Intel® 64:	Ja
Intel® Virtualization Technology for Directed I/O (VT-d):	Nej
Intel® Trusted Execution Technology:	Nej
Kompatibla operativsystem:	Windows XP/Vista/7
Ljudutgångskanaler:	2.0 kanaler
Processorkod:	SLBLA
Minnestyper som stöds av processorn:	DDR2 667/800
Minneslayout:	2 x 2 GB
Minnesplatser:	2
Minnesbandbredd som stöds av processorn (max):	6.4 GB/s
Minnestyp:	DDR2
FSB-paritet:	Nej
Physical Address Extension (PAE):	32 bit
Processorserie:	Intel Atom D500 Series
Intel® FDI-teknik:	Nej
Intel® Rapid Storage Technology:	Nej
Fjärrkontroll ingår:	Nej
Diskettenhet installerad:	Nej
Typ av minneskort:	MMC, MS PRO, SD
Produktens färg:	Svart
HD-typ:	Stöds inte
Bredd (med stativ):	391.3 mm
Djup (med stativ):	36 mm
Höjd (med stativ):	327 mm
Inbyggd kortläsare:	Ja
Formfaktor:	All IN ONE PC
processortillverkare:	Intel
Installerat operativsystem:	Nej
Antal LAN (RJ-45) anslutningar:	1
processorsockel:	BGA 559
Processorns kodnamn:	Pineview
Intel® Clear Video Technology för MID (Intel® CVT för MID):	Nej
Processorns cachetyp:	L2
Minneskanaler som stöds av processorn:	Single
Typ av internminne:	DDR2-SDRAM
Nätverksansluten (Ethernet):	Ja
Likströmsingång:	Ja
Antalet hårddiskar som stöds:	1
Linje ut:	Ja
Intel Clear Video Technology:	Nej
Antal USB 2.0 anslutningar:	4
Moderkortets chipset:	Intel® NM10 Express
Native bildförhållande:	16:9
Processorkärnor:	2
Mac-kompatibel:	Nej
Nätaggregatstyp:	Extern
Kvalitet på VGA (D-Sub) porten:	1
Inbyggd TV mottagare:	Nej
Systembuss, hastighet:	- GT/s
Processortrådar:	4
Processorlitografi:	45 nm
Stegning:	B0
Processor med ECC-stöd:	Nej
Värmeavledningseffekt (TDP):	13 W
T-junction:	100 ° C
Minne klockhastighet:	800 MHz
Optisk enhetstyp:	Nej
Grafikadapterfamilj:	Intel
Diskret grafikkortsmodell:	Intel® GMA 3150
Ombord grafikkort:	Ja
Uttag för mikrofon/linje in:	Ja
Intel® Stöldskydd Teknik (Intel® AT):	Nej
Intel® Turbo Boost Technology:	Nej
Förstärkt Intel Speedstep Technology:	Nej
Intel® Clear Video HD Technology (Intel® CVT HD):	Nej
Intel® Quick Sync Video Technology:	Nej
Intel® Flex minnesåtkomst:	Nej
Intel® Förbättrad Halt State:	Nej
Intel® VT-x med utökad Sida Tabeller (EPT):	Nej
Intel® Efterfrågan Baserad Växla:	Nej
Execute Disable Bit-säkerhet:	Ja
Termiska övervakningsteknik:	Nej
Processorns förpackningsstorlek:	22 x 22 mm
Stödda instruktionsset:	SSE2, SSE3, SSSE3
Inbäddade alternativ:	Ja
Intel Virtualization Technology (VT-x):	Nej
Etisk processor (Conflict Free):	Nej
Intel® Dual Display Kan Teknik:	Nej
Intel® Snabb Memory Access:	Nej
ARK-ID för processor:	43098
Högsta internminne som stöds av processorn:	4 GB
Hårddiskens gränssnitt:	SATA II
Mus inkluderad:	Nej
Display inkluderad:	Ja
Drivrutiner medföljer:	Ja
Chassityp:	Allt-i-ett
Antal processorer installerade:	1
Maximalt minne på grafikkort:	256 MB
Största hårddisk:	600 GB
Antal Die Transistorer:	176 M
Die-storlek:	87 mm ²
Ljud - Direct 3D Sound system:	Nej
Grafikkort RAMDAC:	400 MHz
