Sida 1/4

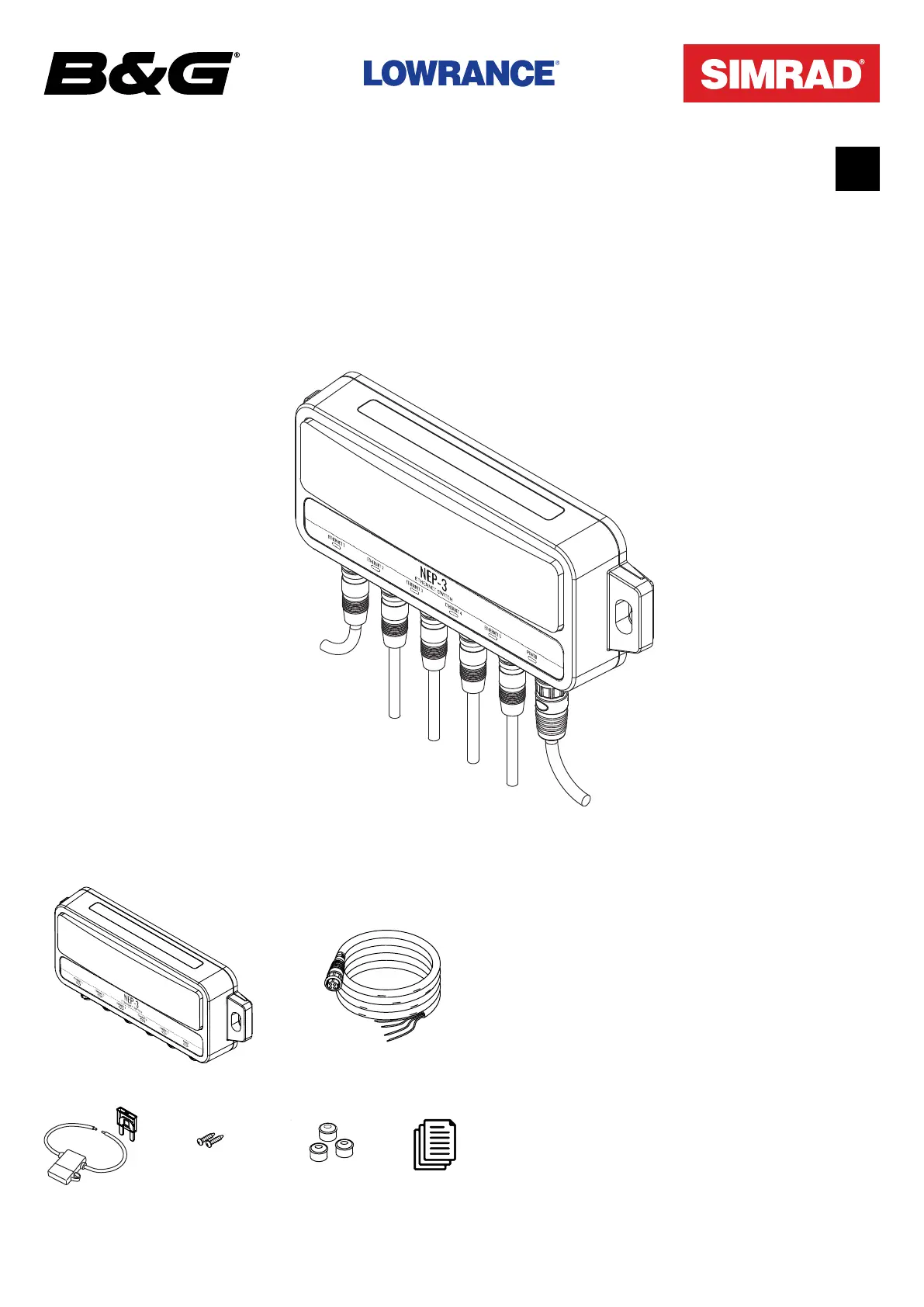

NEP-3
Ethernet-switch
Installatiehandleiding
A
B
D
E
FC
A 1x NEP-3 Ethernet-switch
B 1x voedingskabel
C 1x 1 A zekering en zekeringhouder
D 2x #8 x " zelftappende kruiskopschroeven¾
E 3x connectordoppen
F Productdocumentatie
In de doos
www.lowrance.comwww.bandg.com www.simrad-yachting.com
NL
Ethernet-vereisten
De NEP-3 ondersteunt netwerksnelheden tot 1 Gbps. Dit maakt het gebruik van hoge bandbreedtes en geavanceerdere
sensoren en apparaten mogelijk. De NEP-3 is compatibel met gele 5-polige Ethernet-apparaten via een optionele adapter. In dat
geval verzendt de NEP-3 gegevens met een lagere snelheid.
¼Opmerking: Tussen apparaten kan slechts één X-gecodeerde M12 GbE-connector naar een gele Ethernet-adapter worden gebruikt.
A B
E B
C
A
D
B
B
F
G
B
A Gele 5-polige Ethernet-connector
B X-gecodeerde M12 GbE-connector
C M12 GbE naar gele 5-polige Ethernet-adapter
D Gele 5-polige Ethernet-kabel
E M12 GbE-kabel
F M12 GbE naar RJ45 Ethernet-kabel
G RJ45 Ethernet-connector
C
A
D
B
C
B
A B
B
C
C
D
Gebruik niet meer dan één X-gecodeerde M12 GbE-connector naar een gele 5-polige Ethernet-adapter bij het aansluiten van
apparaten.
A B
A
BC
A
BC
F
D
D
Voeding
Connector StatusLED
AEthernet Uit Geen aansluiting
Groen Actieve verbinding
Knippert oranje Activiteit
BVoeding Uit Geen stroom
Geel Stroom ingeschakeld,
systeem uit
Rood Systeemfout of
overspanning
Groen Systeem werkt
LEDs
Montage
A
BCE D
A Voeding (geel)
B 12 / 24 V DC (rood)
C DC negatief (zwart)
D Zekering 1 A
E Schakelaar
F Voedingsregelingsbus
Gegevens Ethernet-connector (X-gecodeerde M12, GbE)
Gebruik alleen Navico Group-kabels of andere Cat6 SF/FTP Ethernet-kabels van hoge kwaliteit.
Navico Group X-gecodeerde M12 GbE-kabels hebben speciaal gevormde connectoren om schade aan de
connectorpennen te voorkomen. De NEP-3 is compatibel met alle standaard X-gecodeerde M12 GbE-
connectoren.
Aansluitdoppen moeten worden aangebracht wanneer de connectoren niet in gebruik zijn.
Aanbevolen geleidegaten
Materiaal #8 zelftappende schroeven meegeleverd
Zachte materialen, zoals multiplex Ø 2,7 - 3,1 mm (7/64”)
Harde materialen zoals glasvezel, acryl, hardhout Ø 3,2 - 3,5 mm (1/8”)
