Sida 1/2
www.lowrance.com www.simrad-yachting.com www.bandg.com
NMEA 0183
®
-GRÄNSSNITT
INSTALLATIONSHANDBOK
A NMEA 0183
®
-gränssnitt
B NMEA 2000
®
T-koppling
Delar som ingår
A
B
Friskrivning
Denna produkt ersätter inte ordentlig utbildning och ansvarsfullt sjömanskap. Ägaren ansvarar helt och hållet för att installera och använda utrustningen på ett sätt som inte
orsakar olyckor, personskador eller egendomsskador. Användaren av produkten ansvarar helt och hållet för sjösäkerhet.
Navigeringsfunktioner som visas i den här handboken ersätter inte ordentlig utbildning och ansvarsfullt sjömanskap. De ersätter inte en mänsklig navigatör och SKA INTE
användas som enda eller primär navigeringskälla. Det är operatörens ansvar att använda er än en navigeringsmetod för att säkerställa att den rutt som föreslås av systemet är
säker.
NAVICO HOLDING OCH DESS DOTTERBOLAG, LOKALAVDELNINGAR OCH SAMARBETSPARTNERS FRISKRIVER SIG FRÅN ALLA SKADESTÅNDSKRAV I SAMBAND MED
ANVÄNDNING AV PRODUKTEN PÅ ETT SÄTT SOM KAN ORSAKA OLYCKOR, SKADOR ELLER SOM STRIDER MOT GÄLLANDE LAG.
Den här handboken representerar produkten vid tidpunkten för tryck. Navico Holding AS samt dess dotterbolag och lialer förbehåller sig rätten att göra ändringar i produkten
eller specikationerna utan föregående meddelande. Kontakta närmaste distributör om du behöver mer hjälp.
Redogörelse för efterlevnad
Australien och Nya Zeeland
Uppfyller kraven för nivå 2-enheter i radiokommunikationsstandarden 2017 (elektromagnetisk kompatibilitet).
Europa
NMEA 0183
®
-gränssnittet uppfyller CE-kraven i EMC-direktivet 2014/30/EU. Relevant efterlevnadsdeklaration nns i produktavsnittet på följande webbplats:
www.lowrance.com, www.simrad-yachting.com, www.bandg.com.
Storbritannien
NMEA 0183
®
-gränssnittet uppfyller UKCA-kraven under Electromagnetic Compatibility Regulations 2016. Relevant efterlevnadsdeklaration nns i produktavsnittet på följande
webbplats: www.lowrance.com, www.simrad-yachting.com, www.bandg.com.
USA
Varning: Användaren varnas för att alla ändringar eller modieringar som inte uttryckligen har godkänts av den part som ansvarar för efterlevnad kan
upphäva användarens tillstånd att använda utrustningen.
Varumärken
®
Reg. U.S. Pat. & Tm. Av, och ™ varumärken som omfattas av allmän lag. Läs mer om de globala varumärkesrättigheterna och ackrediteringarna för Navico
Holding AS och andra enheter på www.navico.com/intellectual-property.
Copyright
Copyright © 2022 Navico Holding AS.
Garanti
Garantikortet levereras som ett separat dokument. Om du har några frågor besöker du
webbplatsen för enhetens eller systemets varumärke: www.lowrance.com,
www.simrad-yachting.com, www.bandg.com.

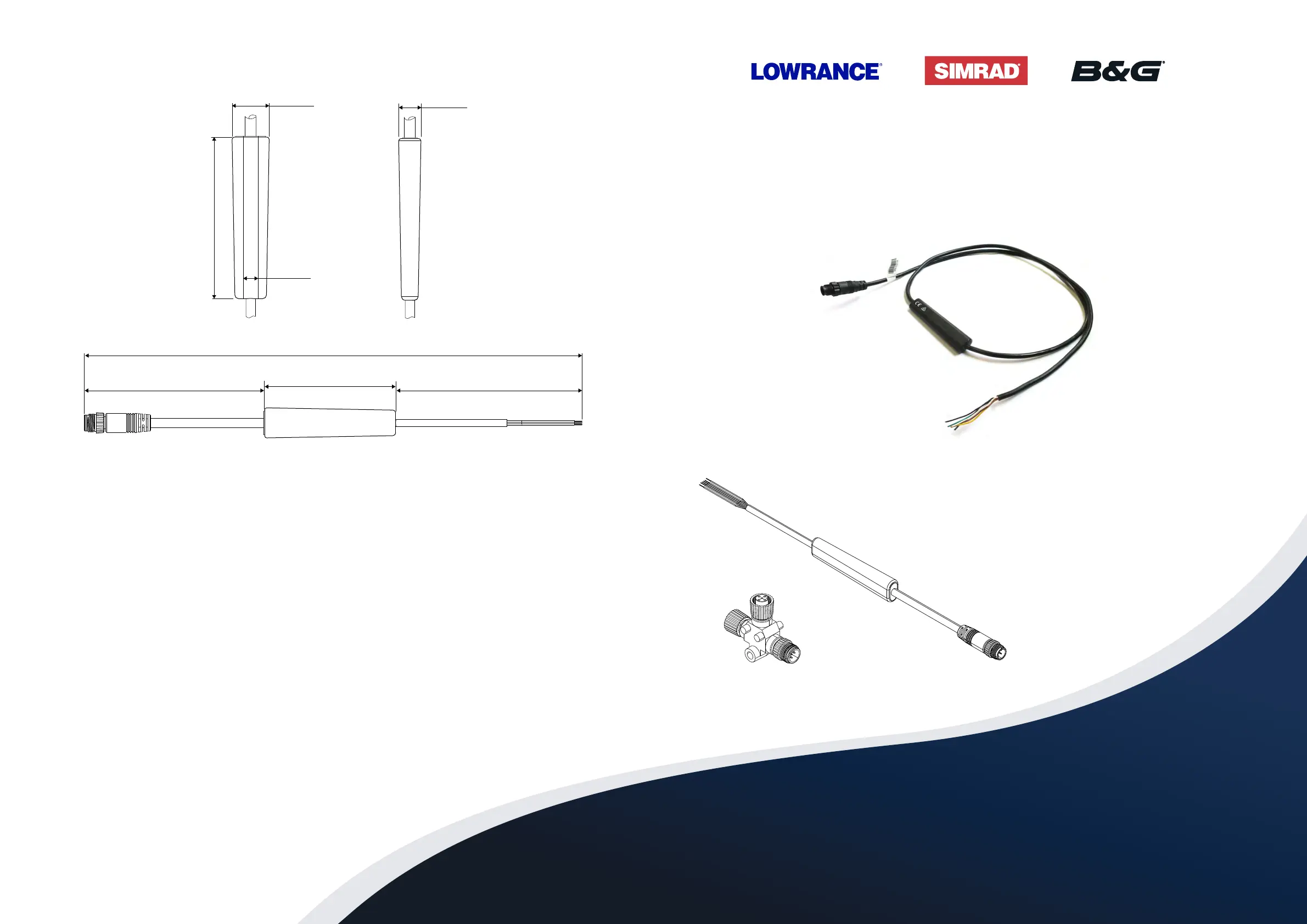

Måttritning
87.7 mm (3.45”)
20.0 mm
(0.78”)
8.0 mm
(0.31”)
12.0 mm
(0.47”)
1270.0 mm (50”)
600.0 mm (23.62”)
87.7 mm (3.45”)
582.3 mm (22.92”)
Ström
Omriktaren är utformad för att drivas av NMEA 2000
®
-nätverket vid 12VDC via en NMEA 2000
®
Micro-C-kontakt (hane).
Programvara
Omriktaren avkodar NMEA 0183
®
och konverterar data till NMEA 2000
®
och vice versa.
Den här enheten kan kongureras från en kompatibel multifunktionsdisplay (MFD) eller instrumentdisplay via enhetslistan
och kongurationsiken.
A GPS-mottagare
B MFD
C NMEA 0183
®
-enhet
D NMEA 0183
®
-gränssnitt

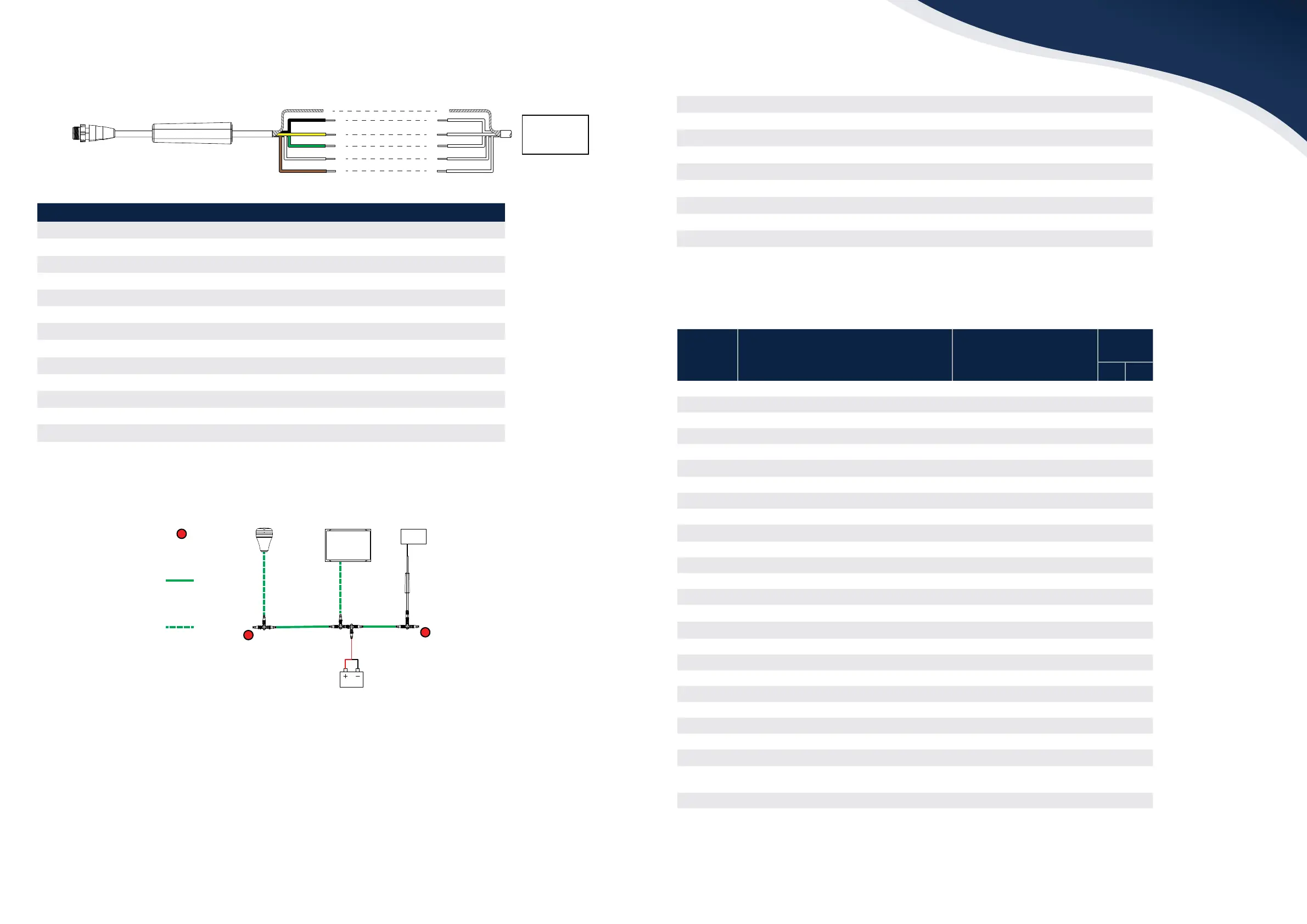

Kablage
Exempel på systemkablage
M
G
B H
I
J
K
L
C
D
E
F
A
Färg Beskrivning
A Skalad Skärm
B Svart
NMEA 0183
®
– Jord
C Gul Rx_A (Mottagare A)
D Grön Rx_B (Mottagare B)
E Vit Tx_A (Sändare A)
F Brun TX_B (Sändare B)
G Skalad Skärm
H Okänd färg
NMEA 0183
®
– Jord
I Okänd färg Tx_A (Sändare A)
J Okänd färg TX_B (Sändare B)
K Okänd färg Rx_A (Mottagare A)
L Okänd färg Rx_B (Mottagare B)
M -
NMEA 0183
®
-enhet
T
T
A
B
C
D
12 V DC
T
NMEA 2000®
STAMNÄT
NMEA 2000®
ANSLUTNINGSKABLAR
NMEA 2000®
TERMINERING
Tekniska specikationer
Miljö
Arbetstemperatur -15°C till +55°C (+5°F till +131°F)
Vattentätningsklass IP67
Elektricitet
Strömspänning
12VDC
Driftspänning 9VDC–18VDC
Energiförbrukning
2LEN, 0,48W (40mA vid 12V)
Skydd mot omvänd polaritet Ja
Baudhastighet 4800 (standard), 9600, 19200, 38400, 57600, 115200
Fysiskt
Vikt 0,1kg (0,2 lbs)
Meningar som stöds
Mening
Beskrivning PGN
NMEA
0183
®
RX TX
AAM Ankomstlarm för waypoint 129284
APB Kurs/ruttstyrning (autopilot) mening B 129283, 129284
BOD Bäring – relativt destinationen 129284
BWC Bäring och avstånd till waypoint – Stor cirkel 129284
DPT Djup 128267
GGA
Data för GPS-x (Global Positioning System) 129025, 129029
GLL Geogrask position – latitud/longitud 129025, 129029
GSA GNSS DOP och aktiva satelliter 129539
GSV GNSS-satelliter i sikte 129540
HDG
Kurs, avvikelse och variation 127250
HDT Sann riktning 127250
MTW Vattentemperatur 130310, 130312, 130316
MWD Vindriktning och -hastighet 130306
MWV Vindhastighet och vinkel (relativ vind och sann vind) 130306
RMA
Rekommenderad minsta navigeringsinformation 129025, 129026, 127258
RMB
Rekommenderad minsta navigeringsinformation 129283, 129284
RMC Rekommenderad minsta navigeringsinformation 127258 , 129025, 129026, 129033
ROT Girhastighet 127251
THS Kurs – Sanna data 127250
VBW Dubbel fart över grund/genom vattnet 128259
VDR Ström och drift 130577
VHW Fart genom vattnet och kurs 127250, 128259
VLW Dubbel distans över grund/genom vattnet 128275
VTG
Kurs över grund och hastighet över grund 129026
XDR Ekolodsdata
127245, 127257, 130310, 130312,
130314, 130316
XTE Ur kurs avvikelse – uppmätt 129283
ZDA Tid och datum 129033
¼ Obs! NMEA 0183
®
RX/TX-meningar som stöds som standard indikeras med en bock i tabellen.
¼ Obs! Som standard är inte alla NMEA 0183
®
-meningar kongurerade för att skicka eller ta emot data. Kongurationen av
meningar kan ändras via en kompatibel MFD- eller instrumentdisplay.
