Sida 1/36

WIBRACYJNA ZAGĘSZCZARKA PŁYTOWA

PLATE COMPACTORS

Instrukcja obsługi / Manual

NUMER MODELU / INDEX: SM-03-642, SM-03- 655, SM-03-660, SM-03- 665

DLA WŁASNEGO BEZPIECZEŃSTWA

PRZECZYTAJ ZE ZROZUMIENIEM CAŁĄ INSTRUKCJĘ PRZED ROZPOCZĘCIEM

UŻYTKOWANIA ZAGĘSZCZARKI.

PRZECHOWUJ ZAGĘSZCZARKĘ TYLKO I WYŁĄCZNIE W POZYCJI PIONOWEJ.

FOR YOUR SAFETY

Read and understand the entire manual before operating machine

ORYGINALNA INSTRUKCJA OBSŁUGI / ORIGINAL MANUAL

SPIS TREŚCI

1. Wprowadzenie

2. Parametry techniczne

3. Symbole

4. Informacje środowiskowe

5. Ogólne zasady bezpieczeństwa

6. Szczegółowe zasady bezpieczeństwa

7. Dostarczone elementy

8. Montaż

9. Informacje o zagęszczarce

10. Przed rozpoczęciem pracy

11. Instrukcja eksploatacji

12. Konserwacja

13. Przechowywanie

14. Podnoszenie i transportowanie

15. Wykrywanie i usuwanie usterek

16. Lista części

1. WPROWADZENIE

Twoja nowa wibracyjna zagęszczarka płytowa spełni

wszystkie Twoje oczekiwania. Wyprodukowaliśmy ją

przy zachowaniu najwyższych standardów jakości,

tak aby spełniała kryteria najwyższej wydajności.

Urządzenie jest łatwe i bezpieczne w obsłudze,

a odpowiednio serwisowane zapewni wiele lat

niezawodnej pracy.

Dokładnie i w całości przeczytaj

niniejszą instrukcję obsługi przed

uruchomieniem Twojego nowego

urządzenia. Zwracaj szczególną uwagę

na przestrzeganie uwag i ostrzeżeń.

Nasze wysokie standardy jakościowe przekładają

się na budowę poszczególnych elementów:

wzmocnionej, samooczyszczającej się płyty

roboczej, przewodu odprowadzającego olej

silnikowy, zamkniętej osłony paska klinowego,

samonastawnego sprzęgła odśrodkowego oraz

składanej rękojeści. Szeroki wybór praktycznych

akcesoriów gwarantuje wszechstronność

zastosowań.

Zagęszczarka płytowa przekazuje energię na grunty

luźne lub inne materiały, aby zwiększyć ich gęstość

i nośność w ramach małych prac naprawczych oraz

konserwacyjnych.

Grunty luźne lub cząstki są przemieszczane lub

układane w określony sposób blisko siebie, tak aby

uniknąć uwięzienia powietrza lub powstania pustek.

Urządzenie zwiększa nośność podłoża, zmniejsza

wycieki wody, zapobiega osiadaniu gruntu,

redukuje pęcznienie i kompakcję gruntu oraz

zapobiega uszkodzeniom spowodowanym

zamarzaniem. Idealnie nadaje się do zagęszczania

gruntów ziarnistych, piasków, żwiru, kruszyw

łamanych oraz gruntów mieszanych.

Zagęszczarki nie są przeznaczone do

użytku na gruntach spoistych takich

jak glina lub na powierzchniach

twardych takich jak beton.

Producent silnika jest odpowiedzialny za

wszystkie kwestie związane z wydajnością, mocą

znamionową, specykacjami. Więcej informacji

znajduje się w instrukcji obsługi silnika wydanej

przez producenta silnika i znajdującej się

w zestawie z urządzeniem.

2. PARAMETRY TECHNICZNE

Parametry techniczne

Indeks SM-03-642 SM-03-655 SM-03-660 SM-03-665

Siła zagęszczania 11000N 13000N 20000N 25000N

Wymiary płyty 515x390 mm 520x445 mm 560x520 mm 32 m/min

Liczba uderzeń na minutę 5500 ud/ min 5500 ud/ min 5500 ud/ min 5500 ud/ min

Prędkość przesuwu 25 m/min 35 m/min 32 m/min15m/min

Głębokośc zagęszczania 25 cm 30 cm 35 cm 35 cm

Waga netto 63 kg 79 kg 96 kg 108 kg

Silnik

Model silnika PW200 PW200 PW200 PW200

Pojemność 196 cm3196 cm3196 cm3196 cm3

Moc 6,5KM 6,5 KM 6,5 KM 6,5 KM

Rodzaj paliwa 95 Pb 95 Pb 95 Pb 95 Pb

2.1 Zawartość opakowania

- Zagęszczarka

- Koła transportowe

- Mata

- Instrukcja obsługi zagęszczarki

- Instrukcja obsługi silnika

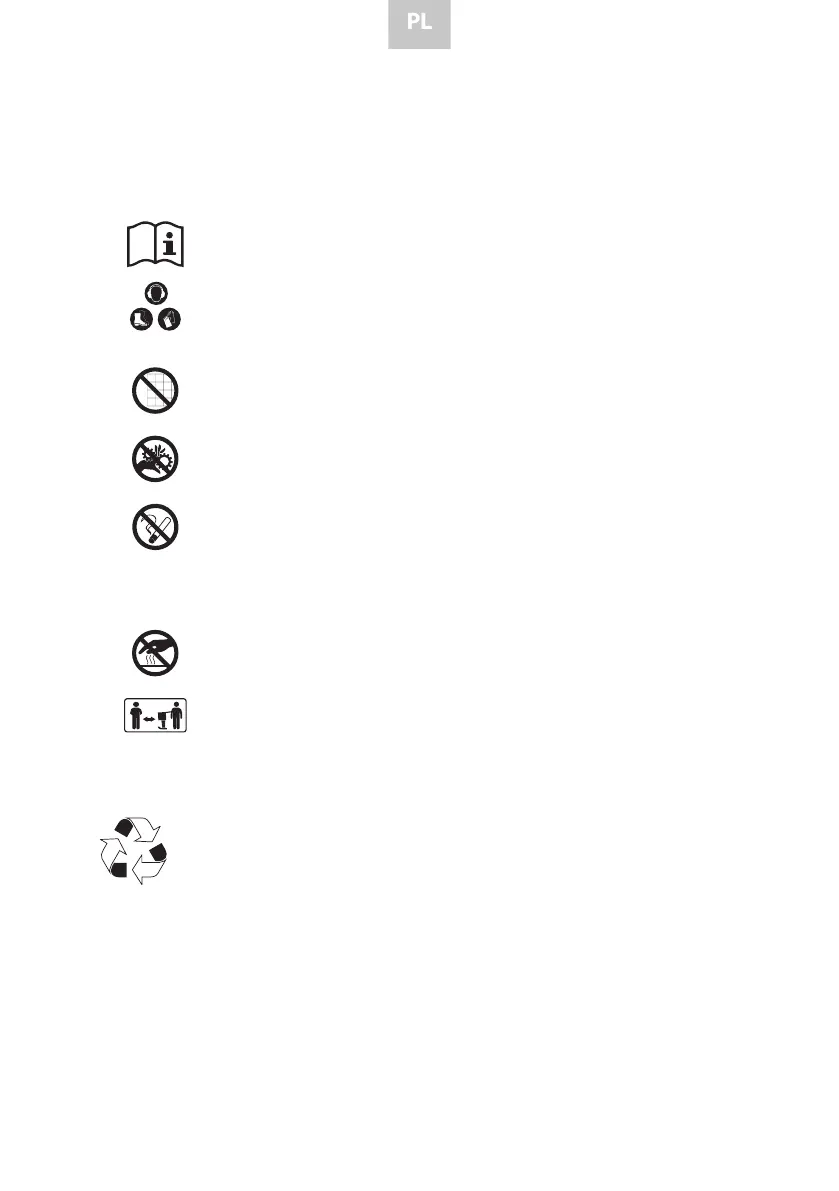

3. SYMBOLE

Tabliczka znamionowa na urządzeniu może

zawierać symbole. Przedstawiają one ważne

informacje o produkcie lub instrukcje dotyczące

jego użytkowania.

Uważnie przeczytaj instrukcję.

Korzystaj ze środków ochrony

osobistej. Zawsze noś środki

ochrony oczu i słuchu,

odpowiednie buty, rękawice

i kask.

Zabrania się usuwania

urządzeń ochronnych

i zabezpieczających oraz

manipulacji przy nich.

Nie zbliżaj się do części

obrotowych.

Nie pal ani nie stosuj źródeł

płomieni w pobliżu urządzenia.

Zachowaj szczególną

ostrożność podczas

przechowywania iużytkowania

paliw, jako że ich opary są

one wysoce łatwopalne

iwybuchowe.

Nie dotykaj części rozgrzanych

po użytkowaniu urządzenia.

Grozi to poważnym

poparzeniem.

Nie dopuszczaj dzieci

i przechodniów w pobliże

urządzenia.

4. INFORMACJE ŚRODOWISKOWE

Niepotrzebne materiały

poddawaj recyklingowi,

zamiast wyrzucać je jako

odpady. Wszystkie narzędzia,

przewody i opakowania

powinny być sortowane,

zawożone do lokalnego zakładu recyklingu

i utylizowane w bezpieczny dla środowiska

sposób.

5. OGÓLNE ZASADY

BEZPIECZEŃSTWA

Poznaj swoje urządzenie

• Przeczytaj ze zrozumieniem instrukcję obsługi

oraz etykiety znajdujące się na urządzeniu.

Poznaj jego zastosowanie oraz ograniczenia,

a także potencjalne zagrożenia wynikające

z eksploatacji.

• Zaznajom się dokładnie z jego układami

sterującymi oraz ich prawidłową obsługą.

Naucz się szybko zatrzymywać urządzenie

oraz przestawiać układy sterujące w pozycję

spoczynkową.

• Upewnij się, że rozumiesz wszystkie instrukcje

i zasady BHP wyszczególnione w Instrukcji

obsługi silnika znajdującej się w zestawie

z urządzeniem. Nie podejmuj prób obsługi

maszyny przed pełnym zrozumieniem zasad

prawidłowej eksploatacji i konserwacji silnika

oraz sposobów unikania obrażeń lub uszkodzeń

mienia na skutek wypadku.

• Nigdy nie obsługuj urządzenia przy słabej

widoczności lub w ciemności.

Teren pracy

• Nigdy nie uruchamiaj silnika we wnętrzach.

Gazy wydechowe są niebezpieczne –

zawierają tlenek węgla, który jest gazem

bezwonnym i śmiertelnie niebezpiecznym.

Użytkuj urządzenie wyłącznie na odpowiednio

wietrzonym terenie znajdującym się poza

budynkiem.

• Nigdy nie użytkuj urządzenia w warunkach

ograniczonej widoczności lub po ciemku.

• Nie dopuszczaj dzieci i przechodniów w pobliże

urządzenia. Odwrócenie uwagi może skutkować

utratą kontroli nad urządzeniem.

Bezpieczeństwo osobiste

• Nie użytkuj urządzenia pod wpływem

narkotyków, alkoholu i leków, które mogą

wpływać na zdolność poprawnej obsługi ubijaka.

• Noś odpowiednią odzież ochronną. Noś ciężkie,

długie spodnie, rękawice i buty. Nie zakłada

lekkiego i luźnego ubioru, krótkich spodni ani

biżuterii. Zabezpiecz długie włosy tak, by nie

opadały poniżej ramion. Włosy, odzież i rękawice

trzymaj z dala od części ruchomych. Luźne

ubrania, biżuteria lub długie włosy mogą zostać

przycięte częściami ruchomymi.

• Przed uruchomieniem poddaj urządzenie

kontroli. Osłony powinny znajdować się na

miejscu i być w dobrym stanie. Upewnij się, że

wszystkie śruby, nakrętki, itp. są odpowiednio

dokręcone.

• Nie próbuj korzystać z urządzenia, jeżeli nie

da się go włączyć lub wyłączyć za pomocą

przełącznika silnika. Wszystkie urządzenia

napędzane benzyną, którymi nie da się sterować
