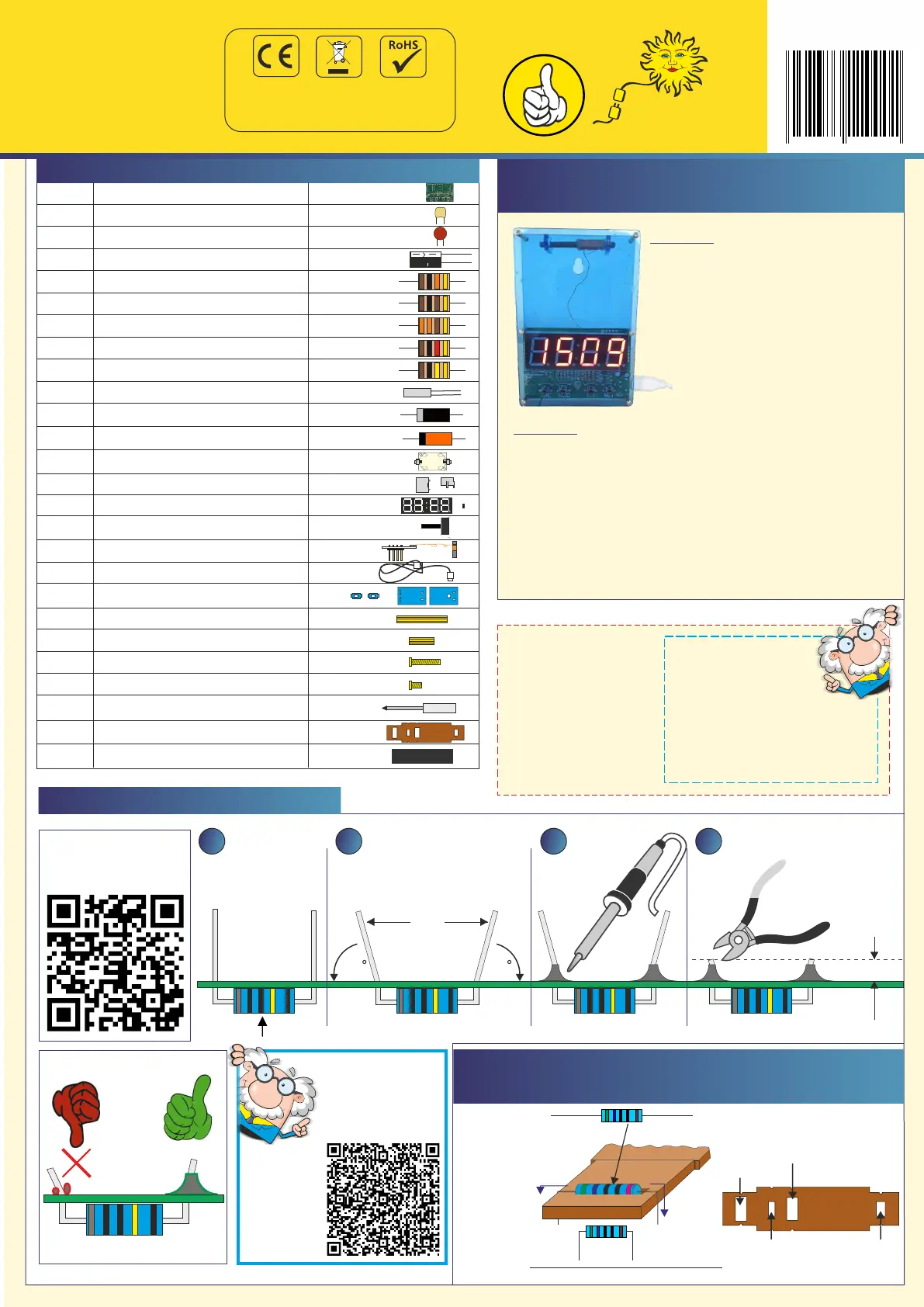

Sida 1/6
No. 11000
4 037373 11000 1
~75 ~75
~ 2 mm
1 2
3
Drähte auseinanderbiegen
Bend the wires apart
Bauteil bestücken
Fit component
Löten
Solder
Bauteiledrähte einkürzen
Trim component wires
4
Löten, aber richtig / How to solder
Jetzt alle Widerstände und Dioden mit Biegehilfe
vorbiegen / Now bend all resistors and diodes:
Now bend all the resistors
ü
Aufbauanleitung
als Video /
Assembly tutorial
as a video
Cool
!
Löttipps als Video /
Soldering tips
as a video:
SOL-EXPERT
group
group
SOL-EXPERT group, C.Repky
Mehlisstrasse 19, D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0
Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
(DT) Bitte führen Sie die Bauteile nach Ablauf der
Gebrauchszeit entsprechend zertifizierten Versorgern
zu! (EN) Please return the parts to a certified provider
at the end of their useful life!
ü
Bauteil in passende
Aussparung einlegen
Aussparung für:
Drähte
nach unten
biegen
R6
R11
R12
D1
D4
D2
D3
R1-R5 / R7-R10
Nice to build!
Nice to build!
WICHTIGE SICHER-
HEITSHINWEISE
s. letzte Seite!
IMPORTANT
SAFETYSAFETY
INSTRUCTIONS!
s. last Page!
Wir empfehlen bei
Kindern und
Jugendlichen:
Betreuung des Aufbaus
und des Lötvorgangs durch
eine erwachsene Person!
!
Lötbausatz Funkuhr DCF
Function: Thanks to the integrated DCF module, this radio-
controlled clock sets itself automatically after installation and
displays the current time on 4 large segment displays. The
time can also be set manually if the radio signal is too weak.
Was zum Aufbau noch benötigt wird:
Lötkolben, Lötzinn, Pinzette, Seitenschneider /
You will also need:
Soldering iron, solder, tweezers, side cutters
DCF Radio-controlled clock soldering kit
1 Platine QHP252
1 Quarz (Q1) 32.768KHz
1 Widerstand (R11) 1 kΩ
2 Schottky Diode (D1, D4) 1N5817
2 Kondensator (C5, C9) 100 uF/10V
4 Kondensator (C3-C4,C6,C8) 100 nF/50V
2 Kondensator (C1-C2) 20 pF/50V
1 Widerstand (R12) 10 kΩ
1 Widerstand (R10) 100 kΩ
2 Diode (CD2-D3) 1N4148
1 Batteriehalter CR2032
1 USB-Buchse Type C DC IN +5V
8 Widerstand (R1-R5, R7-R9) 100 Ω
1 Widerstand (R6) 330 Ω
6 Abstandshalter 9 mm
1 Kreuzschlitzschraubendreher
1 Segmentanzeige 4-stellig (DS1)
1 Klebekissen
1 Empfangsmodul RCC DCF
2 Schrauben M2 x 16
1 USB Kabel
4 Taster (SW1-SW4) 6x6x13
2 Abstandshalter 19 mm
10 Schrauben M2 x 6 mm
1 Acrylteilesatz 4teilig
1 Biegehilfe
104
20
100 uF
+
-
PO NT G V+
Qty Bauteil / Part Wert / Description
Funktion: Dank des integrierten
DCF-Moduls stellt sich diese
Funkuhr nach dem Aufbau ganz von
alleine und zeigt die aktuelle Uhrzeit
auf 4 großen Segmentanzeigen an.
Die Uhrzeit kann auch manuell
eingestellt werden, sollte ein zu
schwaches Funksignal vorhanden
sein.
