Sida 1/4
No. 74400
~75 ~75
~ 2 mm
1 2
3
Drähte auseinanderbiegen
Bend the wires apart
Bauteil bestücken
Fit component
Löten
Solder
Bauteiledrähte einkürzen
Trim component wires
4
Löten, aber richtig / How to solder
ü
Aufbauanleitung
als Video /
Assembly tutorial
as a video
Cool
!
Löttipps als Video /
Soldering tips
as a video:
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige
Informationen - Der Bausatz ist lediglich für den Batteriebetrieb vorgesehen. Schließe den
Bausatz niemals an 230 V Netzspannung an! Es besteht absolute Lebensgefahr! -
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die gelötet werden,
sehr heiß. Sei deshalb besonders vorsichtig! - Verwende beim Löten immer eine Lötunterlage!
Das verhindert das Wegrutschen der Bauteile und der Platine. - Um den Lötkolben während
des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötständer.
WICHTIGE SICHERHEITSHINWEISE! (English s. last side!)
Wir empfehlen bei
Kindern und
Jugendlichen:
Betreuung des Aufbaus
und des Lötvorgangs durch
eine erwachsene Person!
!
SOL-EXPERT
group
group
SOL-EXPERT group, C.Repky
Mehlisstrasse 19, D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0
Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
Bitte führen Sie die Bauteile nach Ablauf
der Gebrauchszeit entsprechend
zertifizierten Versorgern zu!
Nice to build!
Nice to build!
4 0 3 7 3 7 3 7 4 4 0 0 8

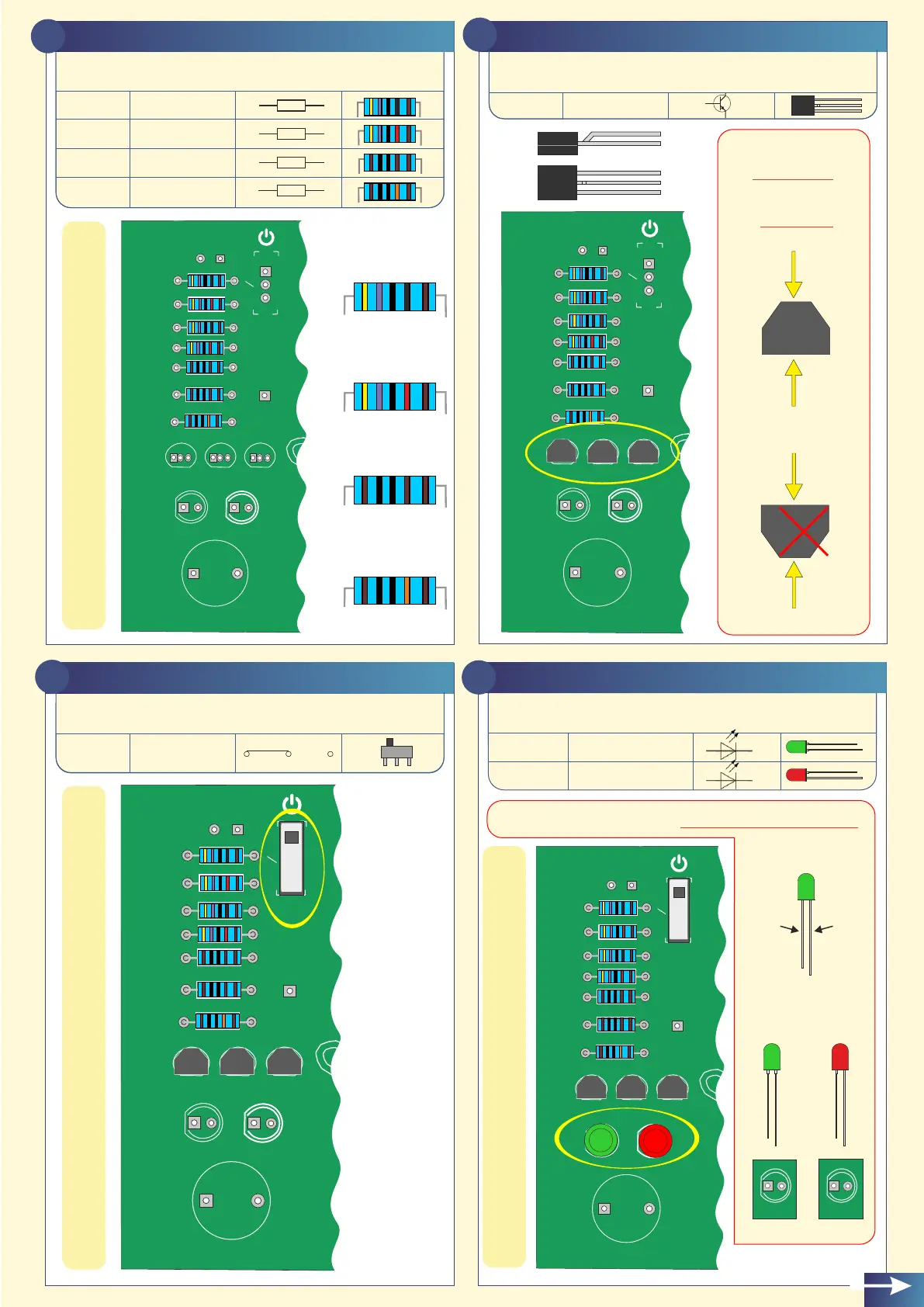

Biege jetzt alle Widerstände vor
Now bend all resistors forward
ü
R1-R7
www.sol-expert-group.de
Jetzt gehts los
mit der Arbeit! /
Now let's get
to work!
Bei den
anderen 2
Anleitungen:
Leerstelle Ohm!
Abstand R5-R6
und T1-T3
und Volt
Bei den
anderen 2
Anleitungen:
Neuer Block!
Widerstand in
Biegehilfe einlegen
und Beinchen nach
unten biegen. / Place
resistor in bending aid
and bend legs
downwards.
Punkte hinter
Sätze überall!!

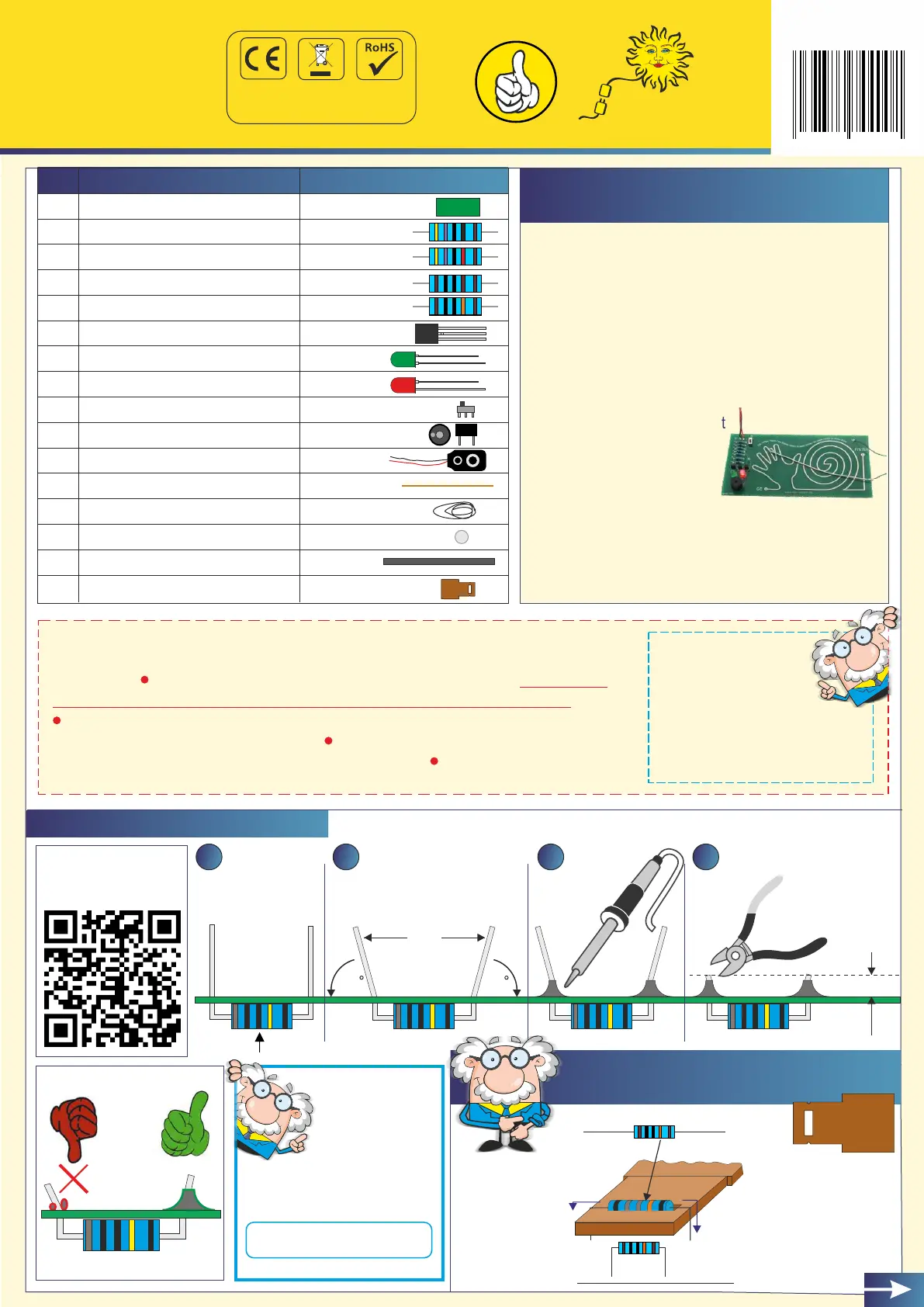

Lötbausatz Ruhige Hand
Calm Hand Soldering Kit
1 Platine / Circuit board 74400 (150 x 75)
2 Widerstand / Resistor (R1, R3) 470 Ohm
1 Widerstand / Resistor (R7) 100K Ohm
3 Transistor (T1-T3) BC547B
1 Batteryclip (BT1) 9 Volt
1 LED 5 mm (LED1) grün / green
1 Schalter / Switch (SW1) EG1218
2 Widerstand / Resistor (R5-R6) 1K Ohm
1 LED 5 mm (LED2) rot / red
1 Schaltlitze / Stranded wire 0,25 mm²
1 Biegehilfe / Bending aid Holz / wood
4 Klebefüsse / Adhesive feet 5 mm
2 Widerstand / Resistor (R2, R4) 47K Ohm
1 Buzzer (BZ1) 9 Volt
1 Messingdraht / Brass wire 60 mm
1 Schrumpfschlauch / Shrink tubing 1.6/0.8
Qty Bauteil / Part Wert / Value
BC547B
-
-
++
+
Was zum Aufbau noch benötigt wird: Lötkolben,
Lötzinn, Pinzette, Seitenschneider, Heißluftpistole
You will also need: Soldering iron, solder,
tweezers, side cutters, heat gun
Funktion: Fahre mit dem Messingdraht den
aufgezeichneten Parcours entlang. Dabei muss der
Messingdraht die Leiterbahn zu jeder Zeit berühren.
Denn wird der Kontakt unterbrochen, brummt der
Summer laut und es muss von vorne begonnen
werden. Also versuche es am besten ganz vorsichtig
und mit viel Fingerspitzengefühl.
to start all over again.
sounds loudly and you have
is interrupted, the buzzer
Function: Run the brass wire along the course you
have drawn. The brass wire must touch the conductor
track at all times. If the contact
