STIHL SG 51, 71

Gebrauchsanleitung

Notice d’emploi

Handleiding

Istruzioni d’uso

DGebrauchsanleitung

1 - 18

FNotice d’emploi

19 - 36

nHandleiding

37 - 54

IIstruzioni d’uso

55 - 71

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

0458-597-9421-A. VA2.B14.

0000006672_003_D

SG 51, SG 71

deutsch

{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der

Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

Inhaltsverzeichnis

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL

entschieden haben.

Dieses Produkt wurde mit modernen

Fertigungsverfahren und

umfangreichen

Qualitätssicherungsmaßnahmen

hergestellt. Wir sind bemüht alles zu tun,

damit Sie mit diesem Gerät zufrieden

sind und problemlos damit arbeiten

können.

Wenn Sie Fragen zu Ihrem Gerät

haben, wenden Sie sich bitte an Ihren

Händler oder direkt an unsere

Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Zu dieser Gebrauchsanleitung 2

Sicherheitshinweise und

Arbeitstechnik 2

Gerät komplettieren 6

Traggurt 7

Bedienungselemente 9

Brühebehälter füllen 10

Spritzen 11

Nach dem Spritzen 11

Gerät aufbewahren 11

Prüfung und Wartung durch den

Benutzer 12

Wartungs- und Pflegehinweise 13

Wichtige Bauteile 14

Technische Daten 15

Sonderzubehör 15

Betriebsstörungen beheben 16

Reparaturhinweise 17

Entsorgung 17

EG Konformitätserklärung 17

Anschriften 18

SG 51, SG 71

deutsch

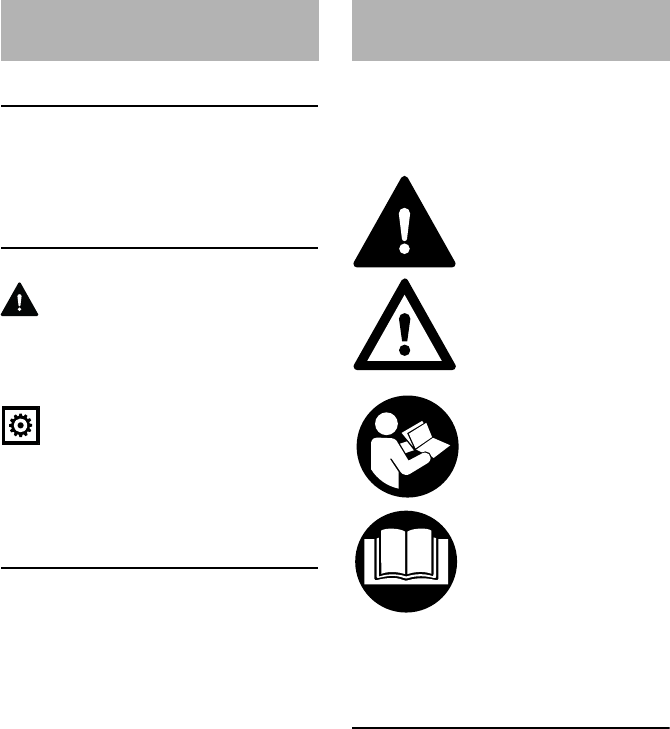

Bildsymbole

Sämtliche Bildsymbole, die auf dem

Gerät angebracht sind, sind in dieser

Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

WARNUNG

Warnung vor Unfall- und

Verletzungsgefahr für Personen sowie

vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des

Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der

Weiterentwicklung sämtlicher

Maschinen und Geräte; Änderungen

des Lieferumfanges in Form, Technik

und Ausstattung müssen wir uns

deshalb vorbehalten.

Aus Angaben und Abbildungen dieser

Gebrauchsanleitung können deshalb

keine Ansprüche abgeleitet werden.

Diese Gebrauchsanleitung bezieht sich

auf ein STIHL Spritzgerät, in dieser

Gebrauchsanleitung auch Gerät

genannt.

Allgemein beachten

Länderbezogene

Sicherheitsvorschriften, z. B. von

Berufsgenossenschaften, Sozialkassen,

Behörden für Arbeitsschutz und andere

beachten.

Wer zum ersten Mal mit dem Gerät

arbeitet: Vom Verkäufer oder von einem

anderen Fachkundigen erklären lassen,

wie man damit sicher umgeht – oder an

einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem

Gerät arbeiten – ausgenommen

Jugendliche über 16 Jahre, die unter

Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fern halten.

Wird das Gerät nicht benutzt, muss es

so abgestellt werden, dass niemand

gefährdet wird. Gerät vor unbefugtem

Zugriff sichern.

Der Benutzer ist verantwortlich für

Unfälle oder Gefahren, die gegenüber

anderen Personen oder deren Eigentum

auftreten.

Gerät nur an Personen weitergeben

oder ausleihen, die mit diesem Modell

und seiner Handhabung vertraut sind –

stets die Gebrauchsanleitung mitgeben.

Gerät nur dann in Betrieb nehmen, wenn

alle Bauteile unbeschädigt sind.

Besonders auf die Dichtheit aller

Geräteteile achten.

Den Brühebehälter nur mit der im Gerät

eingebauten Pumpe unter Druck setzen.

Das Gerät nur im komplett montierten

Zustand betreiben.

Wer mit dem Gerät arbeitet, muss

ausgeruht, gesund und in guter

Verfassung sein.

Nach der Einnahme von Alkohol,

Medikamenten, die das

Reaktionsvermögen beeinträchtigen,

oder Drogen darf nicht mit dem Gerät

gearbeitet werden.

Bestimmungsgemäße Verwendung

Das Spritzgerät ist zum Ausbringen von

flüssigen Mitteln zum Schutz vor Pilz-

und Schädlingsbefall und zur

Zu dieser

Gebrauchsanleitung Sicherheitshinweise und

Arbeitstechnik

Besondere

Sicherheitsmaßnahmen

sind beim Arbeiten mit

dem Gerät nötig.

Die gesamte Gebrauchs-

anleitung vor der ersten

Inbetriebnahme aufmerk-

sam lesen und für

späteren Gebrauch

sicher aufbewahren.

Nichtbeachten der

Gebrauchsanleitung

kann lebensgefährlich

sein.

SG 51, SG 71

deutsch

Unkrautvernichtung geeignet.

Einsatzbereiche sind Obst-, Gemüse-,

Gartenbau, Plantagenanbau, Grünland

und die Forstwirtschaft.

Nur Pflanzenschutzmittel ausbringen,

die für die Anwendung mit Spritzgeräten

zugelassen sind.

Der Einsatz des Gerätes ist für andere

Zwecke nicht zulässig und kann zu

Unfällen oder Schäden am Gerät führen.

Keine Änderungen am Spritzgerät

vornehmen – auch dies kann zu Unfällen

oder Schäden am Spritzgerät führen.

Bekleidung und Ausstattung

Vorschriftsmäßige Bekleidung und

Ausstattung bei der Anwendung, beim

Befüllen und Reinigen des Geräts

tragen. Hinweise zur Schutzausstattung

in der Gebrauchsanleitung des

Pflanzenschutzmittels beachten.

Die Arbeitskleidung muss eng anliegen

und darf nicht behindern.

Mit Pflanzenschutzmitteln verschmutzte

Arbeitskleidung sofort wechseln.

Bei Arbeiten über Kopf zusätzlich eine

flüssigkeitsdichte Kopfbedeckung

tragen.

Niemals barfuß oder mit Sandalen

arbeiten.

Das Einatmen von

Pflanzenschutzmitteln kann Gesundheit

gefährdend sein. Zum Schutz vor

Gesundheitsschäden oder allergischen

Reaktionen geeigneten Atemschutz

tragen. Hinweise in der

Gebrauchsanleitung des

Pflanzenschutzmittels, und

länderbezogene Sicherheitsvorschriften

z. B. von Berufsgenossenschaften,

Sozialkassen, Behörden für

Arbeitsschutz und andere beachten.

Transport

Beim Transport in Fahrzeugen:

–Gerät gegen Umkippen,

Beschädigung sichern

–Brühebehälter muss drucklos,

entleert und gereinigt sein

Reinigen

Kunststoffteile mit einem Tuch reinigen.

Scharfe Reinigungsmittel können den

Kunststoff beschädigen.

Zur Reinigung keine Hochdruckreiniger

verwenden. Der harte Wasserstrahl

kann Bauteile beschädigen.

Zubehör

Nur solche Teile oder Zubehöre

anbauen, die von STIHL für dieses

Gerät zugelassen sind oder technisch

Gleichartige. Bei Fragen dazu an einen

Fachhändler wenden. Nur hochwertige

Teile oder Zubehöre verwenden.

Ansonsten kann die Gefahr von Unfällen

oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original Teile

und Zubehör zu verwenden. Diese sind

in ihren Eigenschaften optimal auf das

Gerät und die Anforderungen des

Benutzers abgestimmt.

Keine Änderungen am Gerät

vornehmen – die Sicherheit kann

dadurch gefährdet werden. Für

Personen- und Sachschäden, die bei

der Verwendung nicht zugelassener

Anbaugeräte auftreten, schließt STIHL

jede Haftung aus.

Umgang mit Pflanzenschutzmittel

Vor jeder Anwendung die

Gebrauchsanleitung des

Pflanzenschutzmittels lesen. Hinweise

zu Mischung, Anwendung, persönlicher

Schutzausstattung, Lagerung und

Entsorgung befolgen.

Bei einigen Pflanzen-

schutzmitteln muss ein

flüssigkeitsdichter

Schutzanzug getragen

werden.

Flüssigkeitsdichte und

gegen Pflanzenschutz-

mittel unempfindliche

Schutzstiefel mit griffiger

Sohle tragen.

Flüssigkeitsdichte und

gegen Pflanzenschutz-

mittel unempfindliche

Handschuhe tragen.

Schutzbrille und geeigne-

ten Atemschutz tragen.

SG 51, SG 71

deutsch

Gesetzliche Vorschriften im Umgang mit

Pflanzenschutzmittel einhalten.

Pflanzenschutzmittel können

Bestandteile enthalten, die Menschen,

Tiere, Pflanzen und Umwelt schädigen –

Vergiftungsgefahr und Gefahr

lebensgefährlicher Verletzungen!

Pflanzenschutzmittel dürfen nur von

Personen eingesetzt werden, die im

Umgang mit Pflanzenschutzmittel und in

entsprechenden Erste-Hilfe-

Maßnahmen ausgebildet sind.

Gebrauchsanleitung oder Etikett des

Pflanzenschutzmittels stets

bereithalten, um im Notfall den Arzt

sofort über das Pflanzenschutzmittel

informieren zu können. Im Notfall

Anweisungen auf dem Etikett oder in der

Gebrauchsanleitung des

Pflanzenschutzmittels befolgen.

Pflanzenschutzmittel ansetzen

Pflanzenschutzmittel nur nach

Herstellerangaben zu einer Brühe

ansetzen – durch falsche

Mischungsverhältnisse können giftige

Dämpfe oder explosive Gemische

entstehen.

–flüssiges Pflanzenschutzmittel nie

unverdünnt ausbringen

–Brühe nur im Freien oder in gut

durchlüfteten Räumen ansetzen

–nur so viel Brühe ansetzen, wie

benötigt wird, um Restmengen zu

vermeiden

–beim Mischen verschiedener

Pflanzenschutzmittel die Angaben

des Herstellers beachten – durch

falsche Mischungsverhältnisse

können giftige Dämpfe oder

explosive Gemische entstehen

–verschiedene Pflanzenschutzmittel

nur miteinander mischen, wenn sie

vom Hersteller dazu freigegeben

sind

Brühebehälter füllen

–Brühe nur im Freien oder in gut

durchlüfteten Räumen einfüllen

–Gerät kippsicher auf eine ebene

Fläche stellen – Brühebehälter nicht

über die Maximalmarke hinaus

befüllen

–Gerät beim Befüllen nicht am

Körper tragen – Verletzungsgefahr!

–nur so viel Brühe einfüllen, wie

benötigt wird, um Restmengen zu

vermeiden

–beim Befüllen aus dem

Leitungsnetz den Füllschlauch nicht

in die Brühe eintauchen –

Unterdruck im Leitungssystem kann

die Brühe in das Leitungssystem

einsaugen

–vor dem Befüllen mit Brühe

Probelauf mit Frischwasser

durchführen und Dichtheit aller

Geräteteile prüfen

–Brühebehälter nach dem Füllen fest

verschließen

Anwendung

–nur im Freien oder in sehr gut

durchlüfteten Räumen z. B. offenen

Gewächshäusern arbeiten

–während der Arbeit mit

Pflanzenschutzmittel nicht essen,

nicht rauchen, nicht inhalieren und

nicht trinken

–Düsen und andere Kleinteile nie mit

dem Mund ausblasen

–Kontakt mit Pflanzenschutzmittel

vermeiden – mit

Pflanzenschutzmittel verschmutzte

Kleidung sofort wechseln

–nicht bei Wind arbeiten

Höherer oder zu niedriger Arbeitsdruck,

sowie ungünstige Wetterverhältnisse

können zu falscher Konzentration der

Brühe führen. Überdosierung kann zu

Pflanzen- und Umweltschäden führen.

Unterdosierung kann zum Ausbleiben

des Erfolgs einer Pflanzenbehandlung

führen.

Um Schäden an Umwelt und Pflanzen

zu vermeiden, Gerät niemals betreiben:

–mit zu hohem oder zu niedrigem

Arbeitsdruck

–bei Wind

–bei Temperaturen über 30 °C im

Schatten

–bei direkter Sonneneinstrahlung

Um Schäden am Gerät und Unfälle zu

vermeiden, Gerät niemals betreiben mit:

–entflammbaren Flüssigkeiten

–dickflüssigen oder klebrigen

Flüssigkeiten

SG 51, SG 71

deutsch

–ätzenden und säurehaltigen Mitteln

–Flüssigkeiten, die wärmer als 30 °C

sind

Lagerung

–bei Arbeitsunterbrechung Gerät

nicht direkter Sonneneinstrahlung

und Wärmequellen aussetzen

–Brühe niemals länger als einen Tag

im Brühebehälter aufbewahren

–Brühe nur in zulässigen Behältern

lagern und transportieren

–Brühe nicht in Behältnissen

aufbewahren, die für

Nahrungsmittel, Getränke und

Futtermittel bestimmt sind

–Brühe nicht mit Nahrungsmitteln,

Getränken und Futtermitteln lagern

–Brühe von Kindern und Tieren

fernhalten

–Gerät entleert, drucklos und

gereinigt aufbewahren

–Brühe und Gerät so lagern, dass es

vor unbefugtem Zugriff gesichert ist

–Brühe und Gerät trocken und

frostfrei lagern

Entsorgung

Reste von Brühe und Spülflüssigkeiten

vom Gerät nicht in Gewässer, Abflüsse,

Entwässerungs- und Straßengräben,

Schächte, Drainagen fließen lassen.

–Reste und gebrauchte Behälter

gemäß den örtlichen

Abfallvorschriften entsorgen

Gerät halten und führen

Gerät mit beiden Traggurten auf dem

Rücken tragen – nicht einschultrig

tragen.

Nur langsam vorwärts schreitend

arbeiten – Austrittsbereich des

Strahlrohres stets beobachten – nicht

rückwärts gehen – Stolpergefahr!

Gerät aufrecht halten. Nicht vornüber

beugen – durch Auslaufen des

Brühebehälters Verletzungsgefahr!

Für den Notfall: Schnelles Öffnen des

Verschlusses am Hüftgurt (nur SG 71),

Lockern der Schultergurte und Absetzen

des Gerätes vom Rücken üben. Beim

Üben das Gerät nicht auf den Boden

werfen, um Beschädigungen zu

vermeiden.

Während der Arbeit

Niemals in die Richtung anderer

Personen spritzen – Verletzungsgefahr!

Vorsicht bei Glätte, Nässe, Schnee, Eis,

an Abhängen, auf unebenem Gelände

etc. – Rutschgefahr!

Auf Hindernisse achten: Unrat,

Baumstümpfe, Wurzeln, Gräben –

Stolpergefahr!

Rechtzeitig Arbeitspausen einlegen, um

Müdigkeit und Erschöpfung

vorzubeugen – Unfallgefahr!

8014BA028 KN

271BA003 KN

SG 51, SG 71

deutsch

Ruhig und überlegt arbeiten – nur bei

guten Licht- und Sichtverhältnissen.

Umsichtig arbeiten, andere nicht

gefährden.

Nicht auf einer Leiter, nicht auf

unstabilen Standorten arbeiten.

Beim Arbeiten im freien Gelände und in

Gärten auf Kleinlebewesen, die

gefährdet werden könnten, achten.

Nicht in der Nähe von Strom führenden

Leitungen arbeiten – Lebensgefahr

durch Stromschlag!

Zwischen dem Wechsel verschiedener

Pflanzenschutzmittel gesamtes Gerät

reinigen.

Nach der Arbeit

Dichtheit aller Geräteteile prüfen.

Nach Abschluss der Arbeit Gerät,

Hände, Gesicht und ggf. Kleidung

gründlich reinigen.

Personen und Tiere von behandelten

Flächen fernhalten – erst nach

vollständigem Abtrocknen des

Pflanzenschutzmittels wieder betreten.

Wartung und Reparaturen

Nur Wartungsarbeiten und Reparaturen

ausführen, die in der

Gebrauchsanleitung beschrieben sind.

Alle anderen Arbeiten von einem

Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und

Reparaturen nur beim STIHL

Fachhändler durchführen zu lassen.

STIHL Fachhändlern werden

regelmäßig Schulungen angeboten und

technische Informationen zur Verfügung

gestellt.

Nur hochwertige Ersatzteile verwenden.

Ansonsten kann die Gefahr von Unfällen

oder Schäden am Gerät bestehen. Bei

Fragen dazu an einen Fachhändler

wenden.

STIHL empfiehlt STIHL Original

Ersatzteile zu verwenden. Diese sind in

ihren Eigenschaften optimal auf das

Gerät und die Anforderungen des

Benutzers abgestimmt.

Reparatur- und Wartungsarbeiten nur

bei drucklosem, vollständig entleertem

und gereinigtem Gerät durchführen.

Bei der Reinigung von Brühebehälter,

Rohr- und Schlauchsystem darauf

achten, dass niemand durch Reste von

austretender Flüssigkeit gefährdet wird

– Verletzungsgefahr!

Die zur Montage notwendigen Kleinteile

befinden sich im Sieb des

Brühebehälters.

Schlauch

NGerät auf die Rückenplatte legen

NÜberwurfmutter (2) auf den

Schlauch (1) schieben

NSchlauch (1) auf den

Winkelstutzen (3) schieben

NÜberwurfmutter (2) festziehen

NÜberwurfmutter (2) auf den

Schlauch (1) schieben

NSchlauch (1) auf den Stutzen der

Pistole (4) schieben

NÜberwurfmutter (2) festziehen

Gerät komplettieren

8014BA002 AS

8014BA003 AS

SG 51, SG 71

deutsch

NStrahlrohr (5) auf Pistole (4)

schrauben

Hebel

Der Hebel kann sowohl links als auch

rechts am Gerät montiert werden:

NHandgriff in Hebel einschieben –

gewünschte Länge (A, B, C)

einstellen

NHebel (1) entweder links oder

rechts in Welle einschieben

NGewünsche Breite einstellen und

Hebel (1) mit Sicherungsstecker (2)

in einer der Bohrungen (A, B, C) an

der Welle befestigen

NTraggurte so einstellen, dass die

Rückenplatte fest und sicher am

Rücken anliegt

Höhe der Traggurte einstellen

Die Traggurte lassen sich je nach

Körpergröße in der Höhe einstellen.

8014BA004 AS

8014BA005 AS

ABC

8014BA018 AS

ABC

Traggurt

8014BA029 KN

SG 51, SG 71

deutsch

Vor der ersten Inbetriebnahme mit der

Funktion der Bedienungselemente

vertraut machen.

Druck erzeugen

NHebel langsam und gleichmäßig

betätigen ohne den Hebel der

Pistole zu drücken – mit mehreren

Hüben Druck aufbauen

Transportstellung

NHebel nach oben führen, bis dieser

einrastet

Brühebehälter

Deckel

NIm Deckel befinden sich

Messbecher, die zum Ansetzen der

Brühe verwendet werden können

1= 5 ml (0,2 oz.)

2= 10 ml (0,3 oz.)

3= 25 ml (0,8 oz.)

Pistole

Pistole entriegeln / verriegeln

NSicherungshebel (1) nach oben

schieben – der Hebel (2) wird

entriegelt und lässt sich

durchdrücken

Bedienungselemente

8014BA014 AS

8014BA023 AS

8014BA019 AS

6159BA024 KN

SG 51, SG 71

deutsch

NSicherungshebel (1) nach unten

schieben – der Hebel (2) wird

verriegelt, unbeabsichtigtes

betätigen wird so verhindert

Düsenwechsel

Je nach Anforderung ist eine

Hohlkegeldüse (1) oder

Flachstrahldüse (2) montierbar.

NGerät kippsicher auf ebene Fläche

stellen

NDeckel aufschrauben

Ngründlich durchmischte Brühe

einfüllen – maximale Füllmenge

nicht überschreiten (Pfeil)

NDichtung (1) im Deckel (2) muss

unbeschädigt sein

NDeckel aufsetzen und mit beiden

Händen fest verschließen

6159BA011 KN

8014BA020 AS

Brühebehälter füllen

max

8014BA013 AS

max

8014BA011 AS

8014BA012 AS

8014BA021 AS

SG 51, SG 71

deutsch

Sichtprüfung

Gerät nur dann in Betrieb nehmen, wenn

alle Bauteile unbeschädigt sind.

Besonders auf Dichtheit des

Brühebehälters und der

Schlauchverbindung achten.

Spritzen

NGerät mit beiden Traggurten auf

dem Rücken tragen - nicht

einschultrig tragen

NPumphebel langsam und

gleichmäßig betätigen ohne den

Hebel der Pistole zu drücken – mit

mehreren Hüben Druck aufbauen

NPistole betätigen und immer auf den

optimalen Arbeitsdruck achten

Nfällt der Arbeitsdruck mehr als

0,5 bar (7,25 psi) ab, Arbeitsdruck

durch nachpumpen wieder

herstellen

Arbeitsdruck-/ Mengenübersicht – siehe

"Technische Daten"

NBrühebehälter an einem gut

durchlüfteten Ort entleeren –

Restmenge in einem geeigneten

Behälter auffangen

Restmenge vorschriften- und

umweltgerecht entsorgen – Hinweise

des Pflanzenschutzmittelherstellers

beachten

NBrühebehälter mit klarem Wasser

ausspülen

NBrühebehälter mit klarem Wasser

befüllen, pumpen und spritzen, bis

Brühebehälter entleert und der

Druck vollständig abgebaut ist

Ngesamtes Gerät mit einem feuchten

Tuch abwischen

NGerät vor unbefugter Benutzung

sichern

NGerät trocken, vor Sonnenstrahlen

geschützt und frostfrei lagern

Spritzen Nach dem Spritzen Gerät aufbewahren

SG 51, SG 71

deutsch

Kolbenmanschette

Ausbau

NPumpenrohr aus dem

Brühebehälter herausdrehen

NKolbenmanschette mit einem

lebensmittelechten Schmierfett

fetten

Einbau

NPumpenrohr so weit in den

Brühebehälter eindrehen, bis die

Lasche (Pfeil) in die Verzahnung

eingreift

Filter reinigen

NGriff (1) von der Pistole

abschrauben und Filter (2)

herausziehen

NFilter unter fließendem Wasser

abspülen

Düse reinigen

NHohlkegeldüse (1) mit

Dralleinsatz (2) vom Strahlrohr

abschrauben

oder

NFlachstrahldüse vom Strahlrohr

abschrauben

NÜberwurfmutter (3) vom

Düsenkörper (6) abschrauben und

Düse (4) mit Dichtring (5)

entnehmen

NTeile unter fließendem Wasser

abspülen und wieder

zusammenbauen

Prüfung und Wartung durch

den Benutzer

8014BA031 KN

8014BA026 AS

8014BA032 KN

6159BA025 KN

6159BA026 KN

6159BA021 KN

6159BA022 KN

SG 51, SG 71

deutsch

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei längeren

täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

wöchentlich

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

nach 50 Einsätzen

Komplettes Gerät Sichtprüfung (Zustand, Dichtheit) X

reinigen X

Düse reinigen XX

Filter in der Pistole reinigen XX

Brühebehälter, Schlauchsystem, Strahlrohr entleeren X

reinigen X

Kolbenmanschette fetten XX

O-Ring im Deckel des Brühebehälters Sichtprüfung (Zustand, Dichtheit) X

Sicherheitsaufkleber ersetzen X

SG 51, SG 71

deutsch

1Rückenplatte

2Traggurte

3Schlauch

4Filter

5Pistole

6Strahlrohr

7Dralleinsatz

8Hohlkegeldüse

9Flachstrahldüse

10 Behälterdeckel

11 Dichtung

12 Sieb

13 Brühebehälter

14 Hebel

15 Handgriff

16 Pumpenrohr

17 Kolbenmanschette

18 Sicherungsstecker

#Maschinennummer

Wichtige Bauteile

5689

8014BA033 KN

SG 51, SG 71

deutsch

Technische Daten

Arbeitsdruck- / Mengenübersicht

SG 51

SG 71

Spritzschirm

Bündelt den Spritzmittelstrahl und

reduziert das Abdriften der

ausgebrachten Flüssigkeiten.

Aktuelle Informationen zu diesem und

weiterem Sonderzubehör sind beim

STIHL Fachhändler erhältlich.

Technische Daten

Spritzdruck Durchflussmenge mit

Hohlkegeldüse

1,0 bar

(14,5 psi)

0,39 l/min

(28,8 cu. in./min)

1,5 bar

(21,75 psi)

0,49 l/min

(29,9 cu. in./min)

2,0 bar

(29 psi)

0,56 l/min

(34,17 cu. in./min)

3,0 bar

(43,5 psi)

0,69 l/min

(42,11 cu. in./min)

4,0 bar

(58 psi)

0,81 l/min

(49,43 cu. in./min)

6,0 bar

(87 psi)

0,96 l/min

(58,58 cu. in./min)

Sprühdruck, max.: 6 bar (87 psi)

Volumenstrom,

max.:

1,4 l/min

(85,43 cu. in./min)

Einfüllmenge, max.: 12 l

(3,17 US gals)

Betriebstemperatur,

max.: 40° C (104 °F)

technische

Restmenge: <0,25 l (8,5 oz.)

Rückstoßkraft: <20 N (4,5 lbf.)

Leergewicht: 4,5 kg (9,9 lbs.)

Sprühdruck, max.: 6 bar (87 psi)

Volumenstrom,

max.:

1,4 l/min

(85,43 cu. in./min)

Einfüllmenge, max.: 18 l

(4,76 US gals)

Betriebstemperatur,

max.: 40° C (104 °F)

technische

Restmenge: <0,27 l (9,1 oz.)

Rückstoßkraft: <20 N (4,5 lbf.)

Leergewicht: 4,8 kg (10,6 lbs.)

Sonderzubehör

SG 51, SG 71

deutsch

Betriebsstörungen beheben

Vor Beginn Gerät so lange leer sprühen, bis sich der Druck vollständig abgebaut hat – bei Arbeiten am Gerät kann bei nicht abge-

lassenem Druck Flüssigkeit unkontrolliert herausspritzen.

Nach den Arbeiten Probelauf mit klarem Wasser durchführen.

Störung Ursache Abhilfe

Manometer zeigt keinen

Behälterdruck an

Manometer defekt Manometer ersetzen

Es entsteht kein Druck beim Pumpen Pumpenrohr beschädigt Pumpenrohr ersetzen

Ventilscheiben beschädigt Ventilscheiben ersetzen lassen1)

Kolbenmanschette beschädigt Kolbenmanschette ersetzen lassen1)

Düse sprüht nicht – Druck im Gerät

vorhanden

Düse / Dralleinsatz und / oder Filter verstopft Düse / Dralleinsatz und / oder Filter

reinigen

Nur Strahl – keine Zerstäubung Dralleinsatz an der Düse fehlt Dralleinsatz in die Düse einsetzen

1) STIHL empfiehlt den STIHL Fachhändler

SG 51, SG 71

deutsch

Benutzer dieses Gerätes dürfen nur

Wartungs- und Pflegearbeiten

durchführen, die in dieser

Gebrauchsanleitung beschrieben sind.

Weitergehende Reparaturen dürfen nur

Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und

Reparaturen nur beim STIHL

Fachhändler durchführen zu lassen.

STIHL Fachhändlern werden

regelmäßig Schulungen angeboten und

technische Informationen zur Verfügung

gestellt.

Bei Reparaturen nur Ersatzteile

einbauen, die von STIHL für dieses

Gerät zugelassen sind oder technisch

gleichartige Teile. Nur hochwertige

Ersatzteile verwenden. Ansonsten kann

die Gefahr von Unfällen oder Schäden

am Gerät bestehen.

STIHL empfiehlt STIHL Original-

Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man

an der STIHL Ersatzteilnummer, am

Schriftzug { und

gegebenenfalls am STIHL

Ersatzteilkennzeichen K (auf kleinen

Teilen kann das Zeichen auch allein

stehen).

Bei der Entsorgung die

länderspezifischen

Entsorgungsvorschriften beachten.

STIHL Produkte gehören nicht in den

Hausmüll. STIHL Produkt, Akkumulator,

Zubehör und Verpackung einer

umweltfreundlichen Wiederverwertung

zuführen.

Aktuelle Informationen zur Entsorgung

sind beim STIHL Fachhändler erhältlich.

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

bestätigt, dass

den Vorschriften in Umsetzung der

Richtlinie 2006/42/EG entspricht.

Aufbewahrung der Technischen

Unterlagen:

ANDREAS STIHL AG & Co. KG

Produktzulassung

Waiblingen, 04.12.2013

ANDREAS STIHL AG & Co. KG

i. V.

Thomas Elsner

Leiter Produktgruppen Management

Reparaturhinweise Entsorgung

000BA073 KN

EG Konformitätserklärung

Bauart: Spritzgerät

Fabrikmarke: STIHL

Typ: SG 51, SG 71

Serienidentifizierung: 4255

SG 51, SG 71

deutsch

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: +49 6071 3055358

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: +43 1 86596370

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: +387 36 352560

Fax: +387 36 350536

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Telefon: +385 1 6370010

Fax: +385 1 6221569

TÜRKEI

SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş.

Alsancak Sokak, No:10 I-6 Özel Parsel

34956 Tuzla, İstanbul

Telefon: +90 216 394 00 40

Fax: +90 216 394 00 44

Anschriften

Notice d'emploi d'origineImprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

0458-597-9421-A. VA2.B14.

0000006531_003_F

SG 51, SG 71

français

duction et de traitement avec des systèmes électroniques quelconques.

Table des matières

Chère cliente, cher client,

nous vous félicitons d'avoir choisi un

produit de qualité de la société STIHL.

Ce produit a été fabriqué avec les

procédés les plus modernes et les

méthodes de surveillance de qualité les

plus avancées. Nous mettons tout en

œuvre pour que cette machine vous

assure les meilleurs services, de telle

sorte que vous puissiez en être

parfaitement satisfait.

Pour toute question concernant cette

machine, veuillez vous adresser à votre

revendeur ou directement à

l'importateur de votre pays.

Dr. Nikolas Stihl

Indications concernant la présente

Notice d'emploi 20

Prescriptions de sécurité et

techniques de travail 20

Assemblage 25

Harnais 26

Éléments de commande 27

Remplissage du réservoir à bouillie 28

Pulvérisation 29

Après la pulvérisation 29

Rangement 30

Contrôle et maintenance par

l'utilisateur 30

Instructions pour la maintenance et

l'entretien 32

Principales pièces 33

Caractéristiques techniques 34

Accessoires optionnels 34

Dépannage 35

Instructions pour les réparations 36

Mise au rebut 36

Déclaration de conformité CE 36

SG 51, SG 71

français

Pictogrammes

Tous les pictogrammes appliqués sur le

dispositif sont expliqués dans la

présente Notice d'emploi.

Repérage des différents types de textes

AVERTISSEMENT

Avertissement contre un risque

d'accident et de blessure ainsi que de

graves dégâts matériels.

AVIS

Avertissement contre un risque de

détérioration du dispositif ou de certains

composants.

Développement technique

La philosophie de STIHL consiste à

poursuivre le développement continu de

toutes ses machines et de tous ses

dispositifs ; c'est pourquoi nous devons

nous réserver tout droit de modification

de nos produits, en ce qui concerne la

forme, la technique et les équipements.

On ne pourra donc en aucun cas se

prévaloir des indications et illustrations

de la présente Notice d'emploi à l'appui

de revendications quelconques.

La présente Notice d'emploi se rapporte

à un pulvérisateur STIHL. Dans cette

Notice d'emploi, ce pulvérisateur est

également appelé « appareil ».

Consignes générales

Respecter les prescriptions de sécurité

nationales spécifiques publiées par ex.

par les caisses professionnelles

d'assurances mutuelles, caisses de

sécurité sociale, services pour la

protection du travail et autres

organismes compétents.

Une personne qui travaille pour la

première fois avec cet appareil doit

demander au vendeur ou à une

personne compétente de lui montrer

comment l'utiliser en toute sécurité – ou

participer à un stage de formation.

Les jeunes encore mineurs ne sont pas

autorisés à travailler avec cet appareil –

une seule exception est permise pour

des apprentis de plus de 16 ans

travaillant sous surveillance.

Veiller à ce que des spectateurs

éventuels, en particulier des enfants, ou

des animaux restent à une distance

suffisante.

Lorsque l'appareil n'est pas utilisé, il faut

le ranger de telle sorte qu'il ne présente

pas de risque pour d'autres personnes.

Assurer l'appareil de telle sorte qu'il ne

puisse pas être utilisé sans autorisation.

L'utilisateur est responsable des

blessures qui pourraient être infligées à

d'autres personnes, de même que des

dégâts matériels causés.

Ne confier l'appareil qu'à des personnes

familiarisées avec ce modèle et sa

manipulation – toujours y joindre la

Notice d'emploi.

Il est interdit d'utiliser l'appareil si ses

composants ne sont pas tous dans un

état impeccable. Faire tout

particulièrement attention à l'étanchéité

de toutes les pièces de l'appareil.

Pour mettre le réservoir à bouillie sous

pression, utiliser exclusivement la

pompe intégrée dans cet appareil.

N'utiliser l'appareil que s'il est

intégralement assemblé.

Indications concernant la

présente Notice d'emploi Prescriptions de sécurité et

techniques de travail

Pour travailler avec cet

appareil, il faut respecter

des règles de sécurité

particulières.

Avant la première mise

en service, lire attentive-

ment et intégralement la

présente Notice d'emploi.

La conserver

précieusement pour pou-

voir la relire lors d'une

utilisation ultérieure. Un

utilisateur qui ne respecte

pas les instructions de la

Notice d'emploi risque

d'occasionner un acci-

dent grave, voire même

mortel.

SG 51, SG 71

français

L'utilisateur de l'appareil doit être

reposé, en bonne santé et en bonne

condition physique.

Il est interdit de travailler avec cet

appareil après avoir consommé de

l'alcool ou de la drogue ou bien après

avoir pris des médicaments qui risquent

de limiter la capacité de réaction.

Utilisation conforme à la destination

Le pulvérisateur convient pour la

pulvérisation de produits liquides

destinés à la lutte contre les parasites

animaux et végétaux, ainsi que des

désherbants. Cet appareil convient pour

les cultures de fruits et de légumes, les

plantations, les pâturages et la

sylviculture.

N'employer que des produits

phytosanitaires autorisés pour

l'application avec des atomiseurs ou des

pulvérisateurs.

L'utilisation de cet appareil pour d'autres

travaux est interdite et risquerait de

provoquer des accidents ou

d'endommager l'appareil. N'apporter

aucune modification à ce pulvérisateur –

cela aussi pourrait causer des accidents

ou endommager l'appareil.

Vêtements et équipement

Pour l'utilisation, le remplissage et le

nettoyage de l'appareil, porter des

vêtements et équipements de protection

réglementaires. En ce qui concerne

l'équipement de protection requis, suivre

les instructions de la Notice d'emploi du

produit phytosanitaire utilisé.

Les vêtements de travail doivent être

assez étroits, sans toutefois limiter la

liberté de mouvement.

Si ses vêtements de travail ont été salis

par des produits phytosanitaires,

l'utilisateur doit immédiatement se

changer.

Pour travailler en hauteur, au-dessus de

la tête, porter en plus un équipement

imperméable protégeant la tête.

Ne jamais travailler pieds nus ou en

sandales.

L'inhalation de produits phytosanitaires

peut être nocive. Pour se protéger

contre le risque d'intoxication ou

d'allergie, porter un masque respiratoire

adéquat. Respecter les indications de la

notice d'emploi du produit phytosanitaire

utilisé, et les prescriptions de sécurité

nationales spécifiques publiées par ex.

par les caisses professionnelles

d'assurances mutuelles, caisses de

sécurité sociale, services pour la

protection du travail et autres

organismes compétents.

Transport

Pour le transport dans un véhicule :

–assurer l'appareil de telle sorte qu'il

ne risque pas de se renverser et

d'être endommagé ;

–le réservoir à bouillie doit avoir été

préalablement dépressurisé, vidé et

nettoyé.

Nettoyage

Nettoyer les pièces en matière

synthétique avec un chiffon. Des

détergents agressifs risqueraient

d'endommager les pièces en matière

synthétique.

Pour le nettoyage de cet appareil, ne

pas utiliser un nettoyeur haute pression.

Le puissant jet d'eau risquerait

d'endommager certaines pièces de

l'appareil.

Accessoires

Monter exclusivement des pièces ou

accessoires autorisés par STIHL pour

cet appareil ou des pièces similaires du

point de vue technique. Pour toute

question à ce sujet, s'adresser à un

revendeur spécialisé. Utiliser

exclusivement des pièces ou

accessoires de haute qualité. En ne

Pour l'utilisation de cer-

tains produits

phytosanitaires, il faut

impérativement porter

une combinaison de pro-

tection imperméable.

Porter des chaussures de

protection à semelle

crantée, imperméables et

insensibles aux produits

phytosanitaires.

Porter des gants

imperméables et insen-

sibles aux produits

phytosanitaires.

Porter des lunettes de

protection et un masque

respiratoire adéquat.

SG 51, SG 71

français

respectant pas ces prescriptions, on

risquerait de causer un accident ou

d'endommager l'appareil.

STIHL recommande d'utiliser des pièces

et accessoires d'origine STIHL. Leurs

caractéristiques sont optimisées tout

spécialement pour cet appareil, et pour

répondre aux exigences de l'utilisateur.

N'apporter aucune modification à cet

appareil – cela risquerait d'en

compromettre la sécurité. STIHL décline

toute responsabilité pour des blessures

ou des dégâts matériels occasionnés en

cas d'utilisation d'équipements

rapportés non autorisés.

Manipulation des produits

phytosanitaires

Avant chaque utilisation, lire la Notice

d'emploi du produit phytosanitaire.

Suivre les indications données pour la

composition du mélange, l'application, le

stockage et l'élimination des produits, et

en ce qui concerne l'équipement de

protection individuel.

Respecter les dispositions légales

applicables à la manipulation de

produits phytosanitaires.

Les produits phytosanitaires peuvent

renfermer des composants nocifs pour

les êtres humains, les animaux, les

plantes et l'environnement – risque

d'intoxication et de lésions graves, voire

mortelles !

Les produits phytosanitaires ne doivent

être utilisés que par des personnes

dotées de la formation requise pour la

manipulation de tels produits et pour les

premiers secours nécessaires en cas

d'accident.

L'utilisateur doit toujours tenir à sa

disposition la Notice d'emploi ou

l'étiquette du produit phytosanitaire pour

pouvoir, en cas d'urgence,

immédiatement informer le médecin sur

le produit phytosanitaire en question. En

cas d'accident, suivre les instructions

qui figurent sur l'étiquette ou dans la

Notice d'emploi du produit

phytosanitaire.

Composition de la bouillie de produit

phytosanitaire

Ne composer la bouillie de produit

phytosanitaire qu'en suivant les

indications du fabricant – des taux de

mélange incorrects peuvent dégager

des vapeurs toxiques ou composer des

mixtures explosives.

–Ne jamais appliquer des produits

phytosanitaires liquides sans les

diluer ;

–ne mélanger la bouillie qu'en plein

air ou dans des locaux bien

ventilés ;

–composer seulement la quantité de

bouillie nécessaire, pour éviter les

restes ;

–en mélangeant différents produits

phytosanitaires, suivre les

indications du fabricant des produits

phytosanitaires – des taux de

mélange incorrects peuvent

dégager des vapeurs toxiques ou

composer des mixtures explosives ;

–ne mélanger différents produits

phytosanitaires que si cela est

autorisé par le fabricant.

Remplissage du réservoir à bouillie

–Ne remplir le réservoir à bouillie

qu'en plein air ou dans des locaux

bien ventilés ;

–poser l'appareil sur une surface

plane, de telle sorte qu'il ne risque

pas de se renverser – ne pas remplir

le réservoir à bouillie au-delà de la

marque du maximum ;

–durant le remplissage, ne pas porter

l'appareil sur le corps – risque de

lésion !

–ne verser dans le réservoir à

produits phytosanitaires que la

quantité de produit nécessaire, pour

éviter les restes ;

–pour le remplissage avec de l'eau

du robinet, ne pas plonger le flexible

de remplissage dans la bouillie – en

cas de dépression soudaine dans

les conduites, la bouillie risquerait

d'être aspirée dans le réseau de

distribution d'eau ;

–avant le remplissage avec la

bouillie, effectuer un essai à l'eau

pure et vérifier l'étanchéité de tous

les composants de l'appareil ;

–après le remplissage, fermer

fermement le bouchon du réservoir

à bouillie.

Utilisation

–Travailler uniquement en plein air

ou dans des locaux bien ventilés,

par ex. dans des serres ouvertes ;

–au cours du travail avec des

produits phytosanitaires, il est

interdit de manger, de fumer et de

boire ;

SG 51, SG 71

français

–ne jamais souffler avec la bouche

pour nettoyer des buses ou d'autres

petites pièces ;

–éviter tout contact avec des produits

phytosanitaires – l'utilisateur doit

immédiatement se changer si ses

vêtements de travail ont été salis

par les produits phytosanitaires ;

–ne pas travailler en cas de vent.

Une pression de pulvérisation excessive

ou insuffisante, de même que des

conditions météorologiques

défavorables peuvent entraîner une

concentration incorrecte du produit

phytosanitaire. Une surdose risque de

nuire aux plantes et à l'environnement.

En cas de dose insuffisante, le

traitement des plantes peut être

inefficace.

Pour éviter de nuire à l'environnement et

aux plantes, ne jamais utiliser cet

appareil :

–avec une pression de travail

excessive ou insuffisante ;

–en cas de vent ;

–en cas de forte chaleur, à plus de

30 °C à l'ombre ;

–en plein soleil.

Pour ne pas endommager l'appareil et,

pour éviter un risque d'accident, ne

jamais utiliser l'appareil avec :

–des liquides inflammables ;

–des liquides visqueux ou adhésifs ;

–des produits caustiques ou acides ;

–des liquides à une température

supérieure à 30 °C.

Rangement

–Lors d'une pause, ne jamais laisser

l'appareil en plein soleil ou à

proximité d'une source de chaleur ;

–ne jamais conserver un reste de

bouillie dans le réservoir à bouillie

pendant plus d'une journée ;

–stocker et transporter la bouillie

exclusivement dans des bidons

réglementaires ;

–ne pas conserver la bouillie dans

des récipients normalement utilisés

pour des denrées alimentaires, des

boissons ou des aliments pour

animaux ;

–ne pas entreposer la bouillie à

proximité de denrées alimentaires,

de boissons ou d'aliments pour

animaux ;

–conserver la bouillie hors de portée

des enfants et des animaux ;

–avant de ranger l'appareil, s'assurer

qu'il a été complètement vidé,

dépressurisé et nettoyé ;

–ranger les bouillies et l'appareil de

telle sorte qu'ils soient hors de

portée de toute personne non

autorisée ;

–conserver les bouillies et l'appareil

au sec et à l'abri du gel.

Élimination des déchets

Veiller à ce que les restes de bouillie et

les eaux de rinçage de l'appareil ne

s'écoulent pas dans un étang, un

ruisseau, un égout, un fossé, un

caniveau ou des conduites de drainage.

–Éliminer les restes de produits et les

bidons vides conformément aux

prescriptions locales applicables à

l'élimination de tels déchets.

Prise en main et utilisation

Porter l'appareil sur le dos en passant

les sangles du harnais sur les deux

épaules – ne pas le porter sur une seule

épaule.

Toujours travailler en avançant

lentement – toujours surveiller la zone

de sortie de la lance – ne pas marcher à

reculons – pour ne pas risquer de

trébucher !

8014BA028 KN

SG 51, SG 71

français

Maintenir l'appareil à la verticale. Ne pas

se pencher en avant – car de la bouillie

risquerait de s'écouler du réservoir –

risque de lésion !

Pour parer à toute éventualité :

s'entraîner afin de savoir se dégager

rapidement de la machine – ouvrir la

boucle de la ceinture abdominale

(seulement SG 71), détendre les

sangles et poser la machine sur le sol.

Lors de cet exercice, ne pas jeter la

machine sur le sol, pour ne pas risquer

de l'endommager.

Au cours du travail

Ne jamais diriger le jet du pulvérisateur

vers d'autres personnes – risque de

lésion !

Faire particulièrement attention sur un

sol glissant, mouillé, couvert de neige ou

de verglas – de même qu'en travaillant à

flanc de coteau ou sur un terrain inégal

etc. – risque de dérapage !

Faire attention aux obstacles : souches

d'arbres, racines, fossés ou objets

quelconques qui pourraient se trouver

sur le sol – pour ne pas risquer de

trébucher !

Faire des pauses à temps pour ne pas

risquer d'atteindre un état de fatigue ou

d'épuisement qui pourrait entraîner un

accident !

Travailler calmement, de manière bien

réfléchie – seulement dans de bonnes

conditions de visibilité et d'éclairage.

Prendre les précautions utiles pour

exclure le risque de blesser d'autres

personnes.

Ne jamais travailler sur une échelle ou

sur un échafaudage instable.

En travaillant dans la nature et dans les

jardins, faire attention aux petits

animaux.

Ne pas travailler à proximité de lignes

électriques sous tension – danger de

mort par électrocution !

Pour changer de produit phytosanitaire,

nettoyer préalablement tout l'appareil.

Après le travail

Contrôler l'étanchéité de toutes les

pièces de l'appareil.

Après la fin du travail, bien nettoyer

l'appareil et, au besoin, les vêtements

de travail – et se laver soigneusement

les mains et le visage.

Veiller à ce que des personnes ou des

animaux ne s'approchent pas des

surfaces traitées – avant de pénétrer sur

ces surfaces, attendre que le produit

phytosanitaire ait totalement séché.

Maintenance et réparations

Effectuer exclusivement les opérations

de maintenance et les réparations

décrites dans la Notice d'emploi. Faire

exécuter toutes les autres opérations

par un revendeur spécialisé.

STIHL recommande de faire effectuer

les opérations de maintenance et les

réparations exclusivement chez le

revendeur spécialisé STIHL. Les

revendeurs spécialisés STIHL

participent régulièrement à des stages

de perfectionnement et ont à leur

disposition les informations techniques

requises.

Utiliser exclusivement des pièces de

rechange de haute qualité. En ne

respectant pas ces prescriptions, on

risquerait de causer un accident ou

d'endommager l'appareil. Pour toute

question à ce sujet, s'adresser à un

revendeur spécialisé.

STIHL recommande d'utiliser des pièces

de rechange d'origine STIHL. Leurs

caractéristiques sont optimisées tout

spécialement pour cet appareil, et pour

répondre aux exigences de l'utilisateur.

STIHL recommande d'effectuer les

opérations de maintenance et les

réparations exclusivement lorsque

l'appareil est complètement vide et

décomprimé.

Au nettoyage du réservoir à bouillie et

du système de tuyaux et de flexibles,

veiller à ce que personne ne risque

d'être touché par les restes de liquide

qui s'échappent – risque de lésion !

271BA003 KN

SG 51, SG 71

français

Le petites pièces nécessaires pour le

montage se trouvent dans le tamis du

réservoir à bouillie.

Flexible

NPoser l'appareil sur la plaque

dorsale ;

Nglisser l'écrou-chapeau (2) sur le

flexible (1) ;

Nglisser le flexible (1) sur le raccord

coudé (3) ;

Nserrer l'écrou-chapeau (2) ;

Nglisser l'écrou-chapeau (2) sur le

flexible (1) ;

Nglisser le flexible (1) sur le raccord

du pistolet (4) ;

Nserrer l'écrou-chapeau (2) ;

Nvisser la lance (5) sur le pistolet (4).

Levier

Le levier peut être monté aussi bien du

côté gauche que du côté droit de

l'appareil.

NGlisser la poignée dans le levier –

ajuster la longueur

souhaitée (A, B, C) ;

Nglisser le levier (1) dans l'arbre, soit

à gauche, soit à droite ;

Najuster la largeur souhaitée et fixer

le levier (1) sur l'arbre, à l'un des

trous (A, B, C), avec la goupille (2).

Assemblage

8014BA002 AS

8014BA003 AS

8014BA004 AS

8014BA005 AS

ABC

8014BA018 AS

ABC

Produktspecifikationer

Varumärke:	Stihl
Kategori:	Tryckspruta
Modell:	SG 71 Drukspuit
Färg på produkten:	Wit
Batterikapacitet:	500 mAh
Blåtand:	Ja
Bluetooth-version:	4.0
Bluetooth-profiler:	A2DP, AVRCP
Anslutningsteknik:	Bedraad en draadloos
Typ av strömkälla:	Batterij/Accu
Genomsnittlig effekt:	- W
Antal högtalare:	1
Rekommenderad användning:	Universeel
Impedans:	- Ohm
3,5 mm-kontakt:	Ja
Ljudutgångskanaler:	1.0 kanalen
Antal förare:	1
Frekvensomfång:	90 - 20000 Hz
Typ av högtalare:	1-weg
Wifi:	Nee
Typ produkt:	Mono draadloze luidspreker
