Supermicro X11SCL-LN4F Bruksanvisning

Supermicro moderkort X11SCL-LN4F

Läs gratis den bruksanvisning för Supermicro X11SCL-LN4F (119 sidor) i kategorin moderkort. Guiden har ansetts hjälpsam av 6 personer och har ett genomsnittsbetyg på 4.3 stjärnor baserat på 3.5 recensioner. Har du en fråga om Supermicro X11SCL-LN4F eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/119

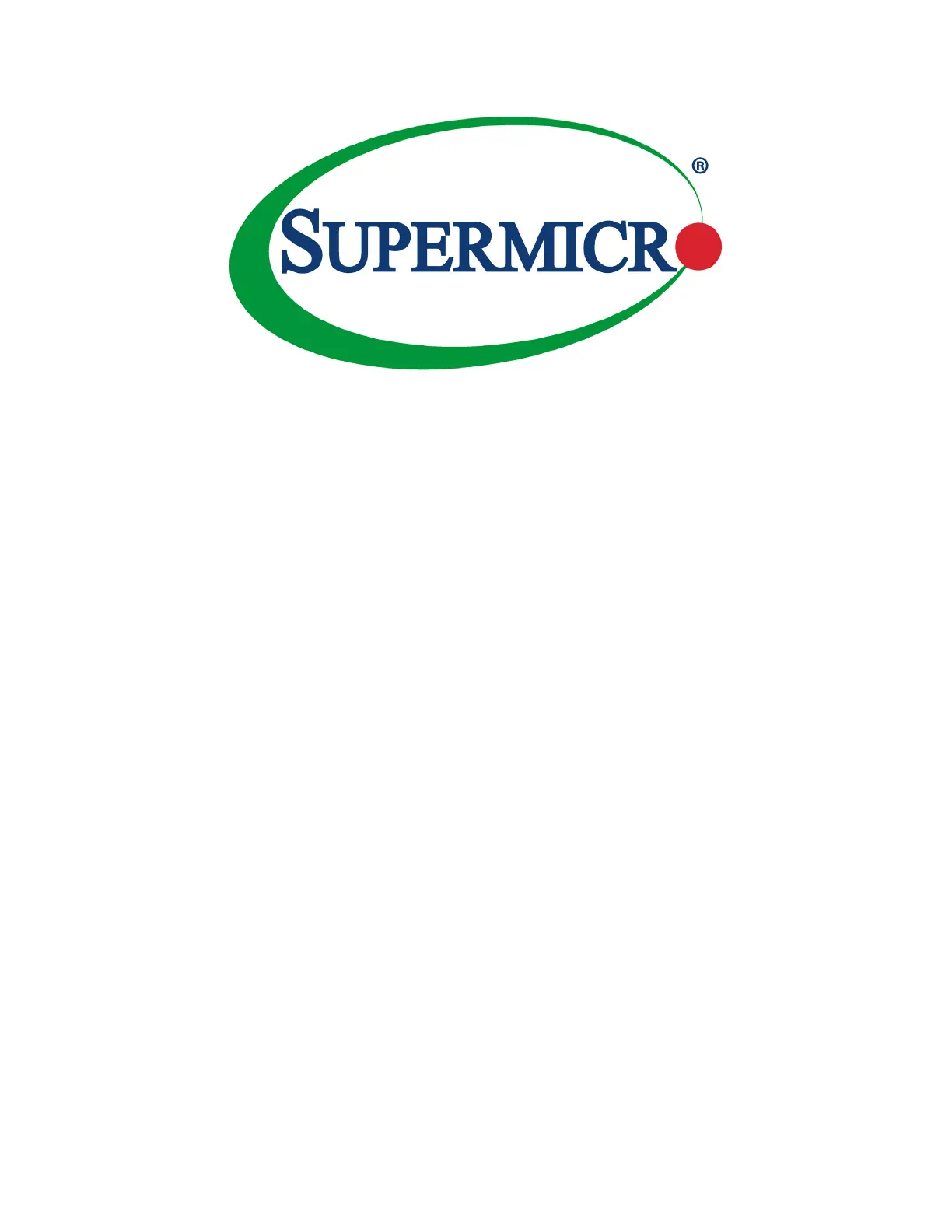

USER’S MANUAL

Revision 1.1

X11SCM-LN8F

X11SCM-F

X11SCL-LN4F

Produktspecifikationer

Varumärke:	Supermicro
Kategori:	moderkort
Modell:	X11SCL-LN4F
Bredd:	243.8 mm
Djup:	243.8 mm
Wi-Fi:	Nej
Maximalt internminne:	128 GB
RAID-stöd:	Ja
Komponent för:	Server
Minnesspänning:	1.2 V
Kompatibla processorer:	Intel Celeron, Intel Core i3, Intel Pentium, Intel Xeon
Antal processorer som stöds:	1
Minnestyper som stöds:	DDR4-SDRAM
BIOS-typ:	UEFI
ACPI-version:	6.0
Obuffrat minne:	Ja
processortillverkare:	Intel
Typ av ethernet-gränssnitt:	Gigabit Ethernet
Antal LAN (RJ-45) anslutningar:	4
Temperatur vid drift:	0 - 50 ° C
Temperaturintervall (förvaring):	-40 - 70 ° C
Intervall för relativ operativ luftfuktighet:	8 - 90 %
Fuktighet (förvaring):	5 - 95 %
processorsockel:	LGA 1151 (uttag H4)
Nätverksansluten (Ethernet):	Ja
Antal USB 2.0 anslutningar:	2
RAID-nivåer:	0, 1,5, 10
Minnets hastigheter:	2133,2400,2666 MHz
USB 2.0 anslutning:	2
TPM-anslutning:	Ja
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	2
BIOS minnesstorlek:	256 mbit
LAN-styrenhet:	Intel® I210-AT
Moderkortets chipset:	Intel C242
Moderkort formfaktor:	micro ATX
PCI Express x16 (Gen 3.x)-kortplatser:	1
Plug & Play-kompatibel:	Ja
Medföljande programvara:	IPMI2.0, NMI, SPM, SSM, SUM, SuperDoctor 5, Watchdog
Kvalitet på VGA (D-Sub) porten:	1
Värmeavledningseffekt (TDP):	95 W
Ombord grafikkort modell:	Aspeed AST2500
Lagringsenhetsgränssnitt som stöds:	SATA III
USB 3.2 Gen 1 (3.1 Gen 1)-anslutningar:	2
Antal SATA III kontakter:	6
Antalet COM-anslutningar:	1
Antalet DIMM-platser:	4
Som stöds DIMM-modul kapacitet:	4GB, 8GB, 16GB, 32GB
PC hälsoövervakning:	FAN, LED, Temperature, Voltage
Systemhantering BIOS (SMBIOS)-version:	2.7
Processor antal kärnor som stöds:	6
Realtidsklocka (RTC):	Ja
UEFI-version:	2.7
