Sida 1/6

5015535_02

1 of 4

INSTA-GATER 501

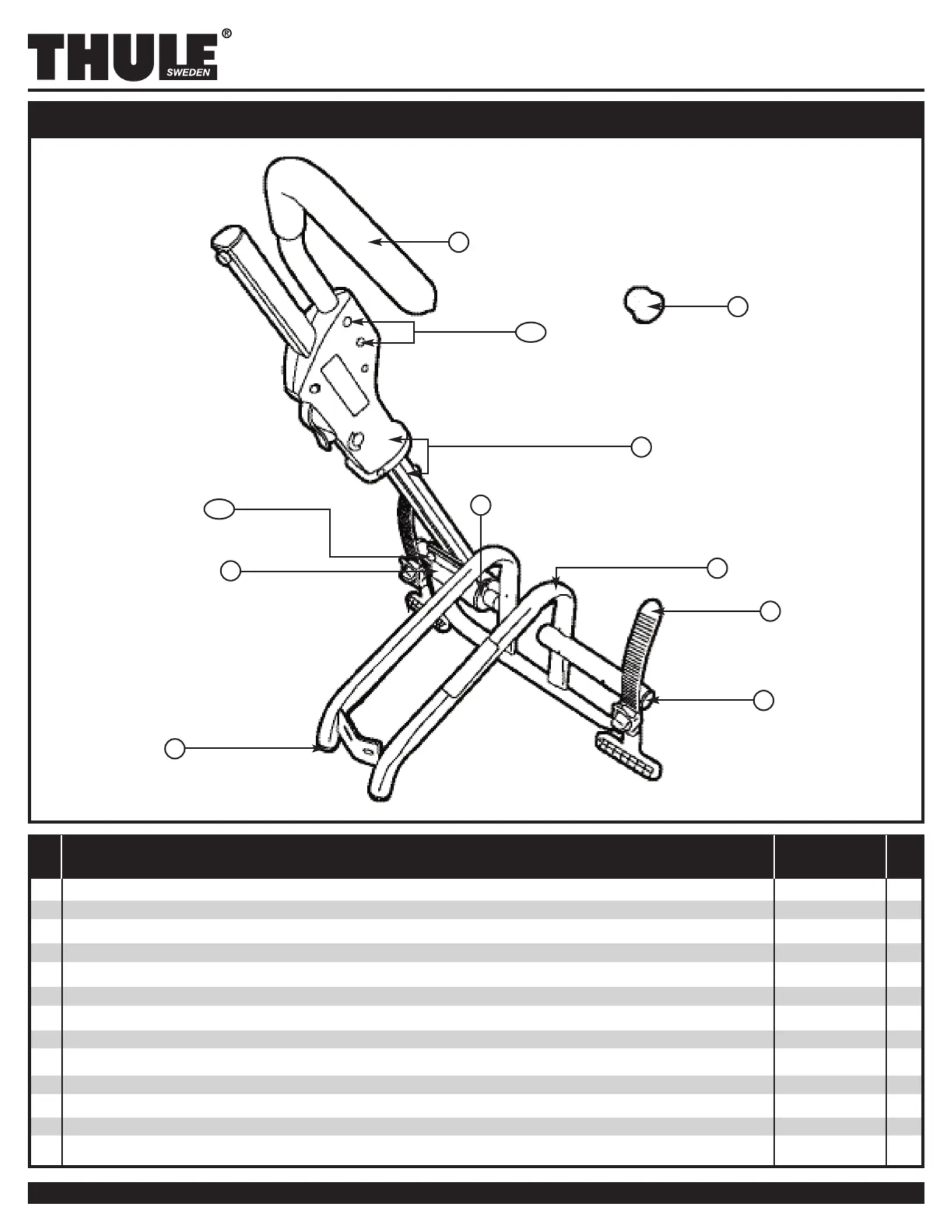

PARTS INCLUDED • •PIÈCES INCLUSES PIEZAS INCLUIDAS

501 frame / /cadre 501 marco 501

bolt M8 x 1.25 x 25mm / /vis M8 x 1,25 x 25 mm perno M8 x 1.25 x 25 mm

washer 8mm id 16mm od / /rondelle de 8 mm dia. int. et 16 mm dia. ext. arandela de 8 mm diá. int. 16 mm diá. ext.

rql arm bearing half / /demi-coussinet de bras à cliquet semi-cojinete del brazo de trinquete

bearing clamp assembly / /fixation à roulement ensamblaje de la abrazadera del cojinete

locking ratchet arm assembly / /bras à cliquet de verrouillage ensamblaje del brazo de trinquete de cierre

hook assembly for short ratchet arm / /crochet pour bras à cliquet court ensamblaje del gancho para el brazo de trinquete corto

end cap / /capuchon tapa de extremo

plastic tube plug bullet end / /embout bouchon de tube en plastique tapón de extremo de tubo de plástico

lock plug / /bouchon de verrou tapón de cierre

screw phcs phillips 10-32 x 1.5 / /vis à tête cruciforme 10-32 x 1,5 tornillo cruciforme phillips 10-32 x 1.5

locknut 10-32 nylon insert / /insert en nylon d’écrou bloquant 10-32 tuerca de inserción de cierre de nylon 10-32

strap molded / /sangle moulue correa moldeada

part

pièce

parte

753-3711

853-5976

951-0816-11

853-5960

753-3591

753-3579

753-3710

853-1477

853-1477-0

853-3160

853-5972

853-5973

853-7056

description

descripcion

part number

numéro de pièce

numero de parte

qty.

qté

cant.

B+C

K+L

5015535_02

2 of 4

WARNINGS / LIMITATIONS • AVERTISSEMENTS/LIMITATIONS •ADVERTENCIAS / LIMITACIONES

• Fits 20-29" Wheels up to 3" wide tires.

• Carries up to 50lbs. bikes.

• Do not use this product in any vehicle with

a tailgate bed gap greater than

⁄2"

• Ensure that front tire is fully inflated.

• Up to 3 Insta-Gaters can be used on tailgates

51" or greater.

• Up to 2 Insta-Gaters can be used on tailgates

34" or greater.

• The Insta-Gater should not be used with bicycles

having a head tube angle of less than 68˚.

• Check truck bed length to ensure bike fit.

• Check tightness of all bolts and knobs periodically.

• Not intended for off-road use.

• Check straps for wear and replace if worn.

• Not intended for tandems or recumbents.

• Do not install on a trailer or other towed vehicle.

•Se adapta a ruedas de 20 a 29 pulg. con neumáticos de

hasta 3 pulg. de ancho.

•Transporta bicicletas de hasta 22.5 kg (50 lb).

•No use este producto en ningún vehículo con un espacio

entre la plataforma y la compuerta trasera superior a 1.25

cm (1⁄2 pulg.)

•Asegúrese de que el neumático delantero esté

completamente inflado.

•Se pueden usar hasta 3 Insta-Gaters en compuertas

traseras de 130 cm (51 pulg.) o más.

•Se pueden usar hasta 2 Insta-Gaters en compuertas

traseras de 86 cm (34 pulg.) o más.

•El Insta-Gater debe usarse con bicicletas que tengan un

ángulo de tubo de cabezal de menos de 68˚.

•Compruebe que la longitud de la plataforma de la camioneta

sea suficiente para que quepan las bicicletas.

•Compruebe periódicamente que todos los pernos y perillas

estén bien apretados.

•No está diseñado para uso fuera de carretera.

•Revise el estado de las correas y reemplácelas si están

desgastadas.

•No está diseñado para tándems ni bicicletas reclinadas.

•No lo instale en un trailer ni otro vehículo a remolque.

• S’adapte sur des roues de 20-29 po, avec des pneus de

3 po de large.

• Porte des vélos pouvant atteindre 22,5 kg (50 lb).

• N’utilisez pas ce produit avec un véhicule dont l’espace

du plateau du hayon est supérieur à 1,27 cm (1⁄2 po)

• Assurez-vous que le pneu avant est complètement gonflé.

• Il possible d’utiliser jusqu’à 3 Insta-Gaters sur les hayons

de 130 cm (51 po) ou plus.

• Il possible d’utiliser jusqu’à 2 Insta-Gaters sur les hayons

de 86 cm (34 po) ou plus.

• L’Insta-Gater doit être utilisé avec des vélos dont l’angle

du tube de direction est inférieur à 68˚.

• Vérifiez la longueur du plateau du camion pour vous

assurer que le vélo tiendra.

• Vérifiez régulièrement le serrage de toutes les vis et des

écrous.

• N’est pas prévu pour une utilisation tout-terrain.

• Vérifiez l’usure des sangles et remplacez-les si elles

sont usées.

• N’est pas prévu pour les tandems ni les vélos à position

allongée (VPA).

• Ne l’installez pas sur une remorque ou un véhicule

remorqué.

INSTALLATION / INSTALLATION /INSTALACIÓN

• Open the tailgate.

Ouvrez le hayon.

Abra la compuerta trasera.

• Extend the straps by pressing the gray release

tab on the buckle.

Déployez les sangles en appuyant sur la languette

de libération grise de la boucle.

Extienda las correas presionando en la orejeta de

liberación gris de la hebilla.

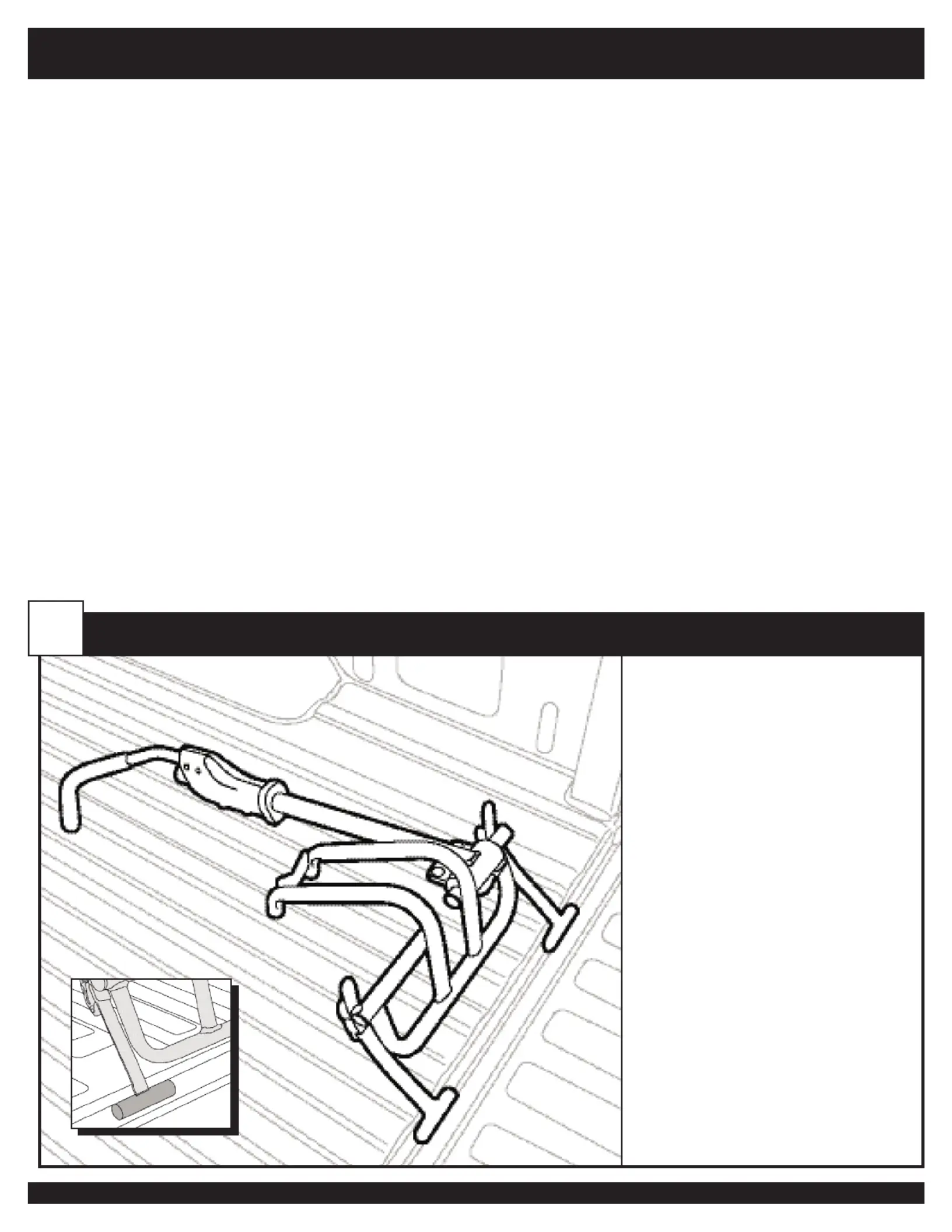

• Place the rack in the bed as shown with the

anchors below the bed.

Placez le porte-vélo sur le plateau, comme indiqué,

avec les ancrages sous le plateau.

Coloque el portabicicletas en la plataforma según

se muestra con los anclajes debajo de

la plataforma.

• Close the tailgate.

Fermez le hayon.

Cierre la compuerta trasera.

5015535_02

3 of 4

INSTALLATION / INSTALLATION /INSTALACIÓN

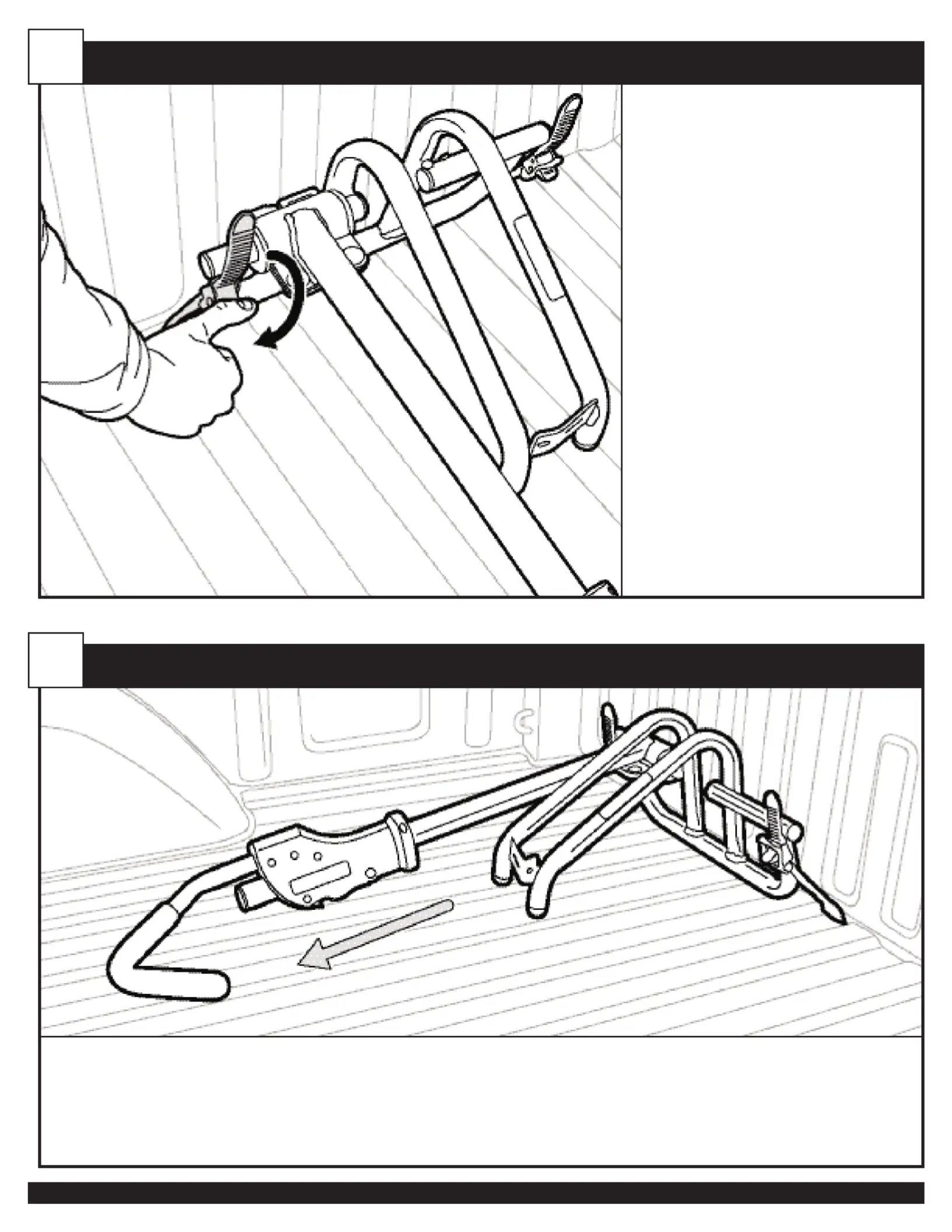

• Tighten straps by pushing the racheting buckle

lever as shown.

Serrez les sangles en poussant le levier de boucle à

cliquet, comme indiqué.

Apriete las correas oprimiendo la palanca de la

hebilla de trinquete según se muestra en el dibujo.

• Push firmly to ensure both straps are seated

and tight.

Poussez fermement pour vous assurer que les deux

sangles sont en place et tendues.

Oprímala firmemente para asegurarse de que

ambas correas estén bien asentadas y apretadas.

INSTALLATION / INSTALLATION /INSTALACIÓN

• Depress gray trigger and extend the hook arm to full open position.

Appuyez sur le déclencheur gris et déployez le bras à crochet en position complètement ouverte.

Suelte el gatillo gris y extienda el brazo de gancho a la posición totalmente abierta.
