Sida 1/12

Cap

506-7308 1 of 8

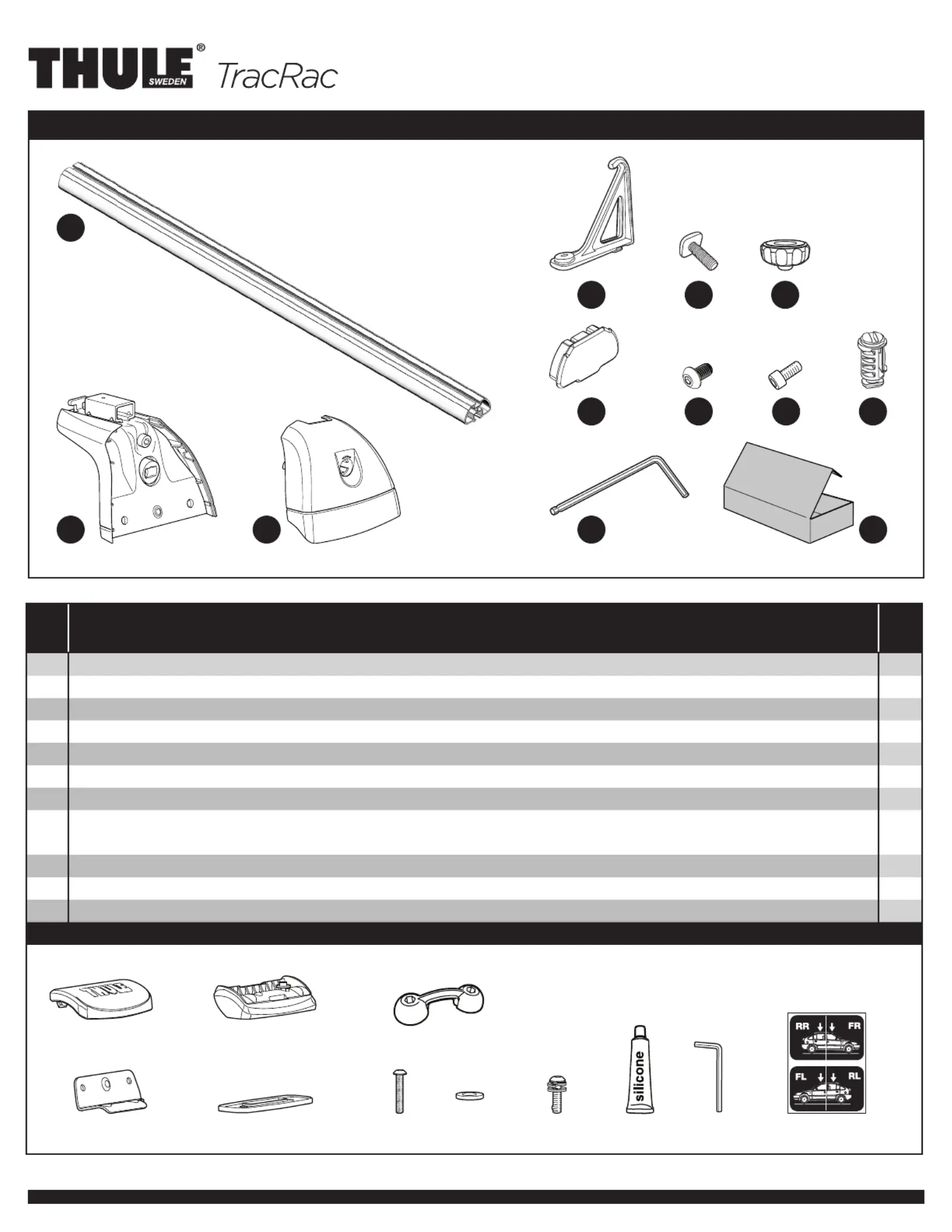

PARTS INCLUDED • • PIÈCES INCLUSES PIEZAS INCLUIDAS

D E F

B C

G J

4 mm

x8 x8 x8 x1 x1

part

pièce

parte

description

descripcion

qty.

qté

cant.

Adouble t slot crossbar 69" / barre transversale de 69 po avec rainure en T double / 175 cm travesaño con ranura en doble T 2

Bhigh foot / / pied haut pie alto 4

Chigh foot cover / couvercle du pied haut / cubierta alta del pie alto 4

Dcrossbar tiedown / arrimage de barre transversale / amarre del travesaño 4

Et-bolt M8 x 26 mm / boulon en T M8 x 26 mm / perno en T M8 × 26 mm 4

Ftiedown knob / bouton d’arrimage / perilla del amarre 4

Gcrossbar end cap / capuchon d’extrémité de barre transversale / tapón del travesaño 4

3/8"-16 x 0.625” button head cap screw (BHCS) / vis d’assemblage à tête ronde 3/8po-16 x 0,625po /

tornillo de cabeza semiesférica de 3/8pulg.-16×0,625pulg.

IM6 x 12 mm socket head cap screw (SHCS) / vis à chapeau à tête creuse M6 x 12 mm / tornillo Allen M6 x 12 mm 8

Jlock plug / capuchon de serrure / enchufe de bloqueo 4

K5 mm allen key / / clé Allen de 5 mm llave Allen de 5 mm 1

Lﬁt kit / ensemble d’adaptation / kit de ajuste 1

506-7308 2 of 8

WARNINGS / LIMITATIONS • AVERTISSEMENTS / LIMITATIONS • ADVERTENCIAS / LIMITACIONES

• Do not exceed vehicle manufacturer’s load limits.

• If used in conjuction with another type of load

carrying system the lower weight capacity of

the two systems should be followed.

• Tie down front and rear of all long loads to the

vehicles bumpers for safe transport.

• Install parts as shown on illustrations.

• Carrying high loads over rough roads with

excess speed may damage the system.

Good judgment must be exercised at all times.

• Installation requires drilling the roof and

permanently installing parts.

• Access to underside of mounting surface

is required.

• Tools and some mechanical skills are required.

If concerned about installation, have installed

by professional installer.

• Ne pas dépasser la limite de charge ﬁxée

par le fabricant du véhicule.

• S’il est utilisé en conjonction avec un autre type

de système de transport de charge, la capacité de

charge la plus faible des deux systèmes doit être

prise en compte.

• Arrimer l’avant et l’arrière de toutes les charges

longues aux pare-chocs pour assurer la sécurité

lors du transport.

• Installez les pièces, comme illustré.

• Transporter de lourdes charges sur des

routes cahoteuses à une vitesse élevée peut

endommager le système. Il faut faire preuve d’un

bon jugement en tout temps.

• L’installation nécessite le perçage du toit et

l’installation permanente de pièces.

• L’accès au côté inférieur de la surfacede

montage est requis.

• Des outils et certaines compétences

mécaniques sont requis. En cas de doute au

sujet de l’installation, faites-la eectuer par

un professionnel.

• No supere los límites de carga indicados

por el fabricante.

• Si se usa junto con otro tipo de sistema

portacargas se debe seguir la capacidad

de carga más baja de los dos sistemas.

• Para un transporte más seguro, ate la parte

delantera y trasera de todos los cargamentos

largos a los parachoques de los vehículos.

• Instale las piezas tal como se muestra en

las ilustraciones.

• Transportar cargas pesadas por caminos

desparejos a excesiva velocidad puede dañar

el sistema. Utilice siempre buen criterio.

• Se necesita taladrar el techo y la instalación

permanente de piezas para instalarlo.

• Se requiere el acceso a la parte inferior de la

superﬁcie deinstalación.

• Se necesitan herramientas y cierta habilidad

mecánica. Si tiene dudas sobre la instalación,

deje que un instalador profesionallo instale.

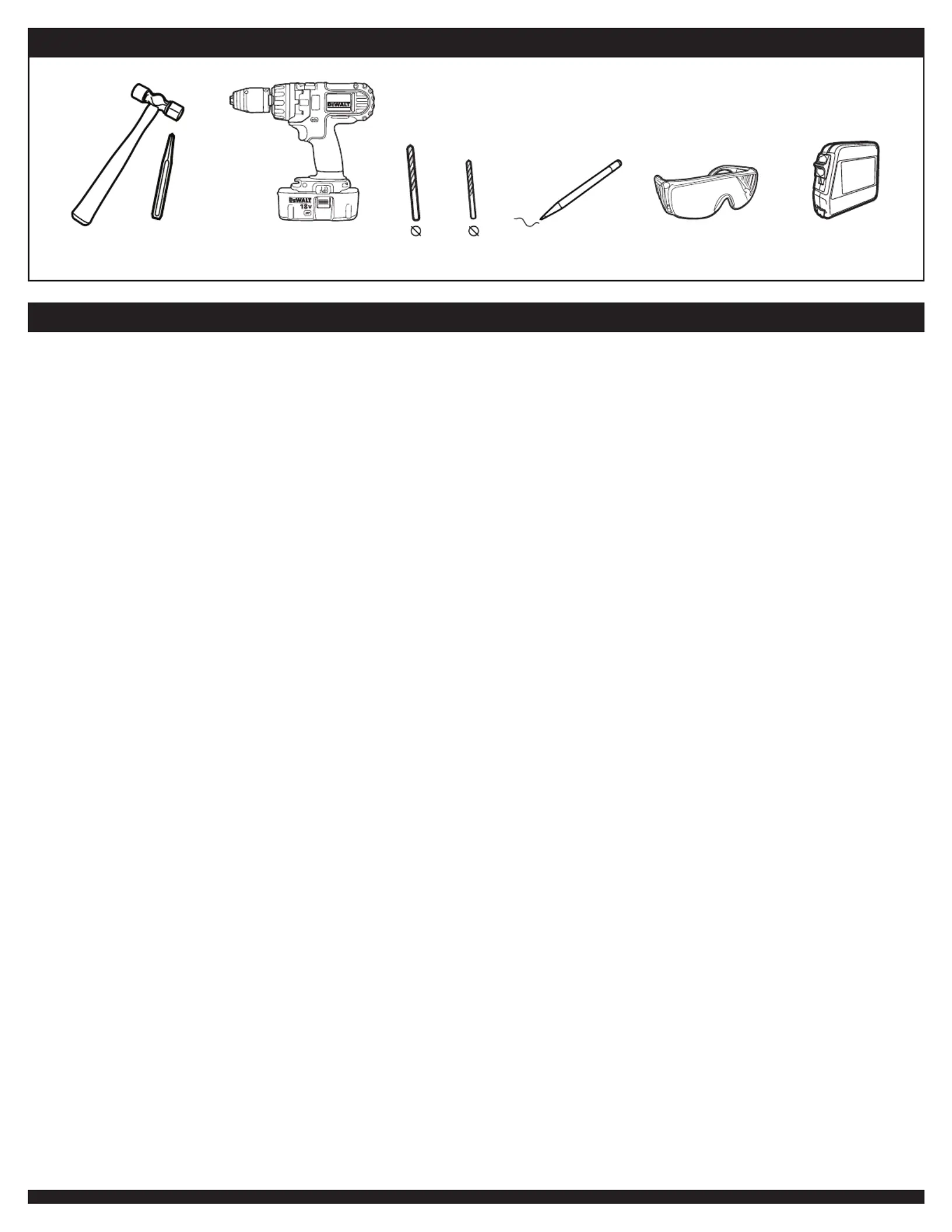

TOOLS THAT YOU WILL NEED • OUTILS REQUIS • HERRAMIENTAS NECESARIAS

9/32"1/8"

506-7308 3 of 8

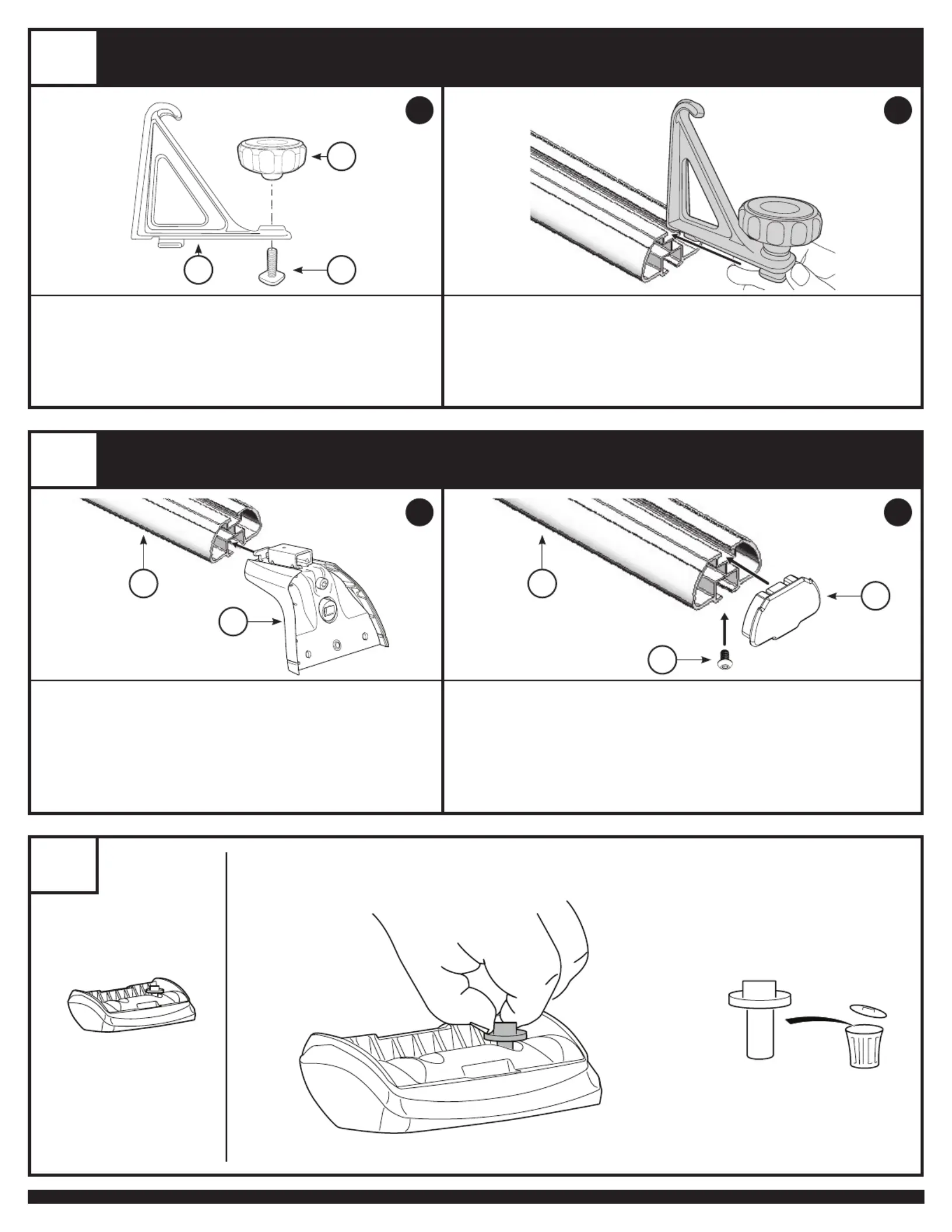

TIEDOWNS ASSEMBLY

INSTALLATION DES ARRIMAGES

INSTALACIÓN DE AMARRES

1. Pre-assemble all load stops as shown. Attach knob loosely.

Préassemblez toutes les butées de charge, comme illustré.

Fixer le bouton de façon lâche.

Arme todos los topes de carga, como se muestra.

Ajuste ligeramente la perilla.

2. Slide tiedown into top crossbar track (A), locate in desired position,

and twist knob until securely in place.

Faites glisser l’arrimage dans la fente sur le dessus de la barre transversale

(A), placez à l’emplacement désiré et vissez le bouton pour ﬁxer.

Deslice el amarre en la guía superior del travesaño (A) hasta la posición

deseada y gire la perilla para asegurarlo.

FOOT AND ENDCAPS ASSEMBLY

INSTALLATION DES PIEDS ET CAPUCHONS D’EXTRÉMITÉ

NSTALACIÓN DE PIE Y TAPONES

1. Slide high foot (B) into bottom crossbar track (A).

Faites glisser le pied haut dans la fente du dessous

de la barre transversale (A).

Deslice el pie alto (B) hacia la barra transversal inferior (A).

2. Insert crossbar end caps (G) into crossbar (A). Secure with 3/8"-16 x 0.625"

button head cap screw (BHCS) (H), and tighten with Allen key (K).

Insérez les capuchons d’extrémité (G) dans les barres transversales (A).

Fixez à l’aide de vis d’assemblage à tête ronde 3/8po-16 x 0,625po (H)

et serrez avec une clé Allen (K).

Inserte los tapónes del travesaño (G) en la barra transversal (A). Asegúrelos

con un ornillo de cabeza semiesférica de 3/8pulg.-16×0,625pulg. (H);

ajuste el tonillo con una llave Allen (K).

A A
