Trendnet TFC-1000S40D5 Bruksanvisning

Trendnet Inte kategoriserad TFC-1000S40D5

Läs gratis den bruksanvisning för Trendnet TFC-1000S40D5 (12 sidor) i kategorin Inte kategoriserad. Guiden har ansetts hjälpsam av 14 personer och har ett genomsnittsbetyg på 4.8 stjärnor baserat på 7.5 recensioner. Har du en fråga om Trendnet TFC-1000S40D5 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/12

ŸLühike paigaldusjuhend (1)

ŸTechnical Specifications (6)

Ÿ (7)Tõrkeotsing

Fiber Converters

TFC-1000 Series

Eesti

ŸKeskkond, mis on üpris jahe ja kuiv

ŸKeskkond, mis on vaba tugevatest elektromagnetilistest väljadest (näiteks,

elektrimootoritest), vibratsioonist, tolmust ja otsesest päikesevalgusest

ŸTFC-1600 raamistik (valikuline) asetada tasasele ja vastupidavale alusele,

mis suudab toetada fiiberkonverterite raskust.

Ÿ1000Mbps Gigabit Ethernet Switch

ŸMulti-mode või Single-mode fiiberkaablid

ŸCat. 5e, 6 RJ-45 Etherneti kaablid

Ÿ EIA standardne 19” seadmekapp

Ÿ TFC-1600 raamistik

Ÿ Mini-GBIC moodul (näiteks TEG-MGBSX, TEG-MGBS10, TEG-MGBS40,

TEG-MGBS80, TEG-MGBS10D35, TEG-MGBS40D35) Mini-GBIC

pesasse (ainult TFC-1000MGB/TFC-1000MGA)

Miinimumnõuded

Lisavarustus

Pakendi sisu

ŸFiiberkonverteri

ŸMitme keelne lühike paigaldusjuhend

ŸToiteplokk

Kui ükskõik milline eespool sisu on puudu, võtke palun ühendust oma

edasimüüjaga

1. Enne alustamist

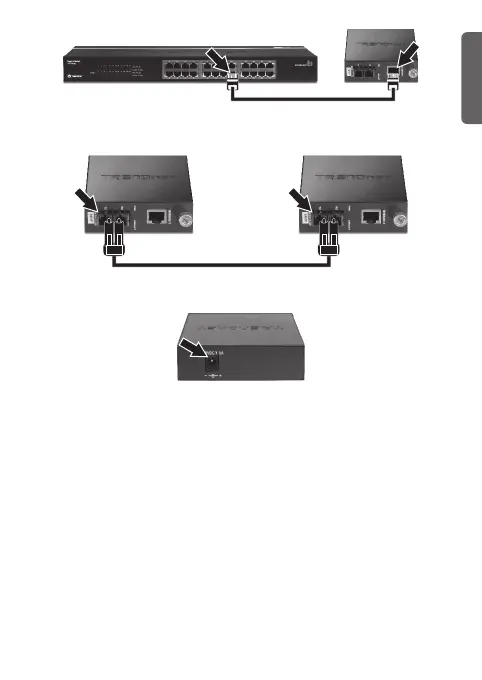

2. Riistvara paigaldamine

Kahe eraldiseisva fiiberkonverteri paigaldamine

1. Ühendage RJ-45 Etherneti kaabel fiiberkonverteri Etherneti pordist

mõne teie switchi (näiteks TEG-S24Dg) Etherneti porti.

Eesti

2. Ühendage fiiberkaabel fiiberkonverteriga.

3. Ühendage toiteplokk fiiberkonverteri taha.

Märkus:

1. TFC-1000MSC / S20/ S50 / S70 konverteritel, peavad TX ja RX kaablid olema teisel

pool vastupidiselt.

2. Kaabeldus

a. Multi-Mode optiline kaabel: TFC-1000MSC, TFC-1000MGB koos TEG-MGBSX

mooduliga

b. Single-Mode optiline kaabel: TFC-1000S20, TFC-1000S50, TFC-1000S70,

TFC-1000MGB/TFC-1000MGA koos TEG-MGBS10/TEG-MGBS40/TEG-MGBS80

mooduliga

c. Ühekiuline optiline kaabel : TFC-1000S10D3, TFC-1000S10D5, TFC-1000S40D3,

TFC-1000S40D5, TFC-1000MGB/TFC-1000MGA koos TEG-MGBS10D3/

TEG-MGBS10D5/TEG-MGBS40D3/TEG-MGBS40D5 mooduliga

Produktspecifikationer

Varumärke:	Trendnet
Kategori:	Inte kategoriserad
Modell:	TFC-1000S40D5
Vikt:	354 g
LED-indikatorer:	Ja
Certifiering:	FCC, CE
Våglängd:	1310 nm
Maximal dataöverföringshastighet:	2000 Mbit/s
Spänning:	100 - 240 V
Produktens färg:	Grå
Typ av ethernet-gränssnitt:	Gigabit Ethernet
Datahastighet för Ethernet-LAN:	1000 Mbit/s
Antal LAN (RJ-45) anslutningar:	1
Strömförbrukning (vanlig):	2.7 W
Produktstorlek (BxDxH):	120 x 88 x 25 mm
Temperatur vid drift:	0 - 40 ° C
Temperaturintervall (förvaring):	-25 - 70 ° C
Extern strömadapter:	Ja
Anslutningsteknologi:	Kabel
Växelström Frekvens:	50 - 60 hz
Kommunikationsstandarder:	IEEE 802.3ab, IEEE 802.3z
Harmonized System (HS)-kod:	85176990
Intern:	Nej
Maximal överföringshastighet avstånd:	40000 m
Duplex systemet:	Fullständig
Fiberoptiska kontakten:	SC
Fiberlägets struktur:	Enkelläge
Omvandlare inmatningsgränssnitt:	1000Base-T
Omvandlare utgränssnittet:	1000Base-LX
