Sida 1/4
Aufbauanleitung / Assembling Instruction & Stückliste / Parts list
Art Nr. /
Item No.
62323
"Natura" Kaninchenstall
mit 2 Etagen
134 x 120 x 83
cm
Pos. Nr. /
Pos. No.
Beschreibung / Description Abmessung /
Measurement
Anzahl /
Quantity
Art. Nr. /
Item No.
Pos. 1 Vorderteil, inkl. Tür, oben
Front part, incl. door, top 1130 x 565 x 25 mm 1 62323-10
Pos. 2 Vorderteil, incl. Tür, unten
Front part, incl. door, bottom 1130 x 375 x 25 mm 1 62323-11
Pos. 3 Verbindungsleiste
Connecting beam 30 x 1020 x 25 mm 2 62323-12
Pos. 4 Leiste für Seitenwand
Beam for sidewall 685 x 25 x 30 mm 4 62323-33
Pos. 5 Seitenteil, links
Left side panel 35 x 1060 x 710 mm 1 62323-30
Pos. 6 Seitenteil, rechts
Right side panel 35 x 1060 x 710 mm 1 62323-31
Pos. 7 Rückwand, oben links
Top back wall, left 660 x 570 x 30 mm 1 62323-20
Pos. 8 Rückwand, oben rechts
Top back wall, right 630 x 570 x 12 mm 1 62323-21
Pos. 9 Rückwand, unten links
Bottom back wall, left 660 x 560 x 30 mm 1 62323-22
Pos. 10 Rückwand, unten rechts
Bottom back wall, right 630 x 560 x 12 mm 1 62323-23
Pos. 11 Ausziehbare Bodenwanne, unten
Drawer with plastic inlay, bottom 1130 x 90 x 710 mm 1 62323-40
Pos. 12 Trennwand
Partition 685 x 340 x 8 mm 2 62323-32
Pos. 13 Hintere Bodenplatte
Mid-floor, rear 1130 x 25 x 185 mm 1 62323-42
Pos. 14 Ausziehbare Bodenwanne, oben
Drawer with plastic inlay, upper 1130 x 85 x 530 mm 1 62323-43
Pos. 15 Rampe
Ramp 770 x 25 x 150 mm 1 62323-41
Pos. 16 Mittelboden, aussen
Mid-floor, outside 395 x 8 x 680 mm 2 62323-52
Pos. 17 Mittelboden, Mitte
Mid-floor, middle 395 x 8 x 680 mm 1 62323-53
Pos. 18 Dachteil, links
Roof part, left 670 x 30 x 800 mm 1 62323-50
Pos. 19 Dachteil, rechts
Roof part, right 670 x 30 x 800 mm 1 62323-51
Pos. 20 Dachfirst
Roof ridge 90 x 60 x 835 mm 1 62323-54
3. Schieben Sie die untere Bodenwanne, die Trennwand und die
hintere Bodenplatte ein.
Insert the lower drawer, the partition and the rear mid-floor.
2. Verbinden Sie die Seitenteile mit der Vorderseite
und auch die Rückwand mit den Seitenteilen.
Connect the side panels to the front part. Fix the back
wall at the side panels.
1. Verbinden Sie das obere und das untere Teil der Vorderseite
mit Hilfe der langen Verbindungsleisten. Befestigen Sie die
kurzen Leisten in der Mitte und am Boden der Seitenwände.
Verbinden Sie die vier Teile der Rückwand. Befestigen Sie den
herzförmigen Riegel an der Rückwand. Die Metallfixierung für die
Rampe muss an die untere Kante der Rückwand geschraubt
werden.
Connect the upper and the lower part of the front panel with help of the
long connecting beams. Fix the short beams in the middle and bottom
of the side panels. Connect the four parts of the back panel. Fix the
heart-shaped lock to the back panel. The metal fixation has to be fixed
to the lower edge of the back panel.
4. Setzen Sie die obere Bodenwanne ein. Öffnen Sie
die Klappe des Mittelbodens und befestigen Sie
diese mit dem Herzverschluss. Jetzt die Rampe
durch die Öffnung schieben und so festschrauben,
dass der Fuß der Rampe in der Metall-fixierung
steht. Setzen Sie die obere Trennwand ein.
Insert the upper drawer. Open the door of the mid-floor
and fasten it with the lock heart. Put in the ramp and
tighten it. The foot of the ramp has to stand in the metal
fixation. Insert the upper partition.
180510
TRIXIE Heimtierbedarf GmbH & Co. KG
87980

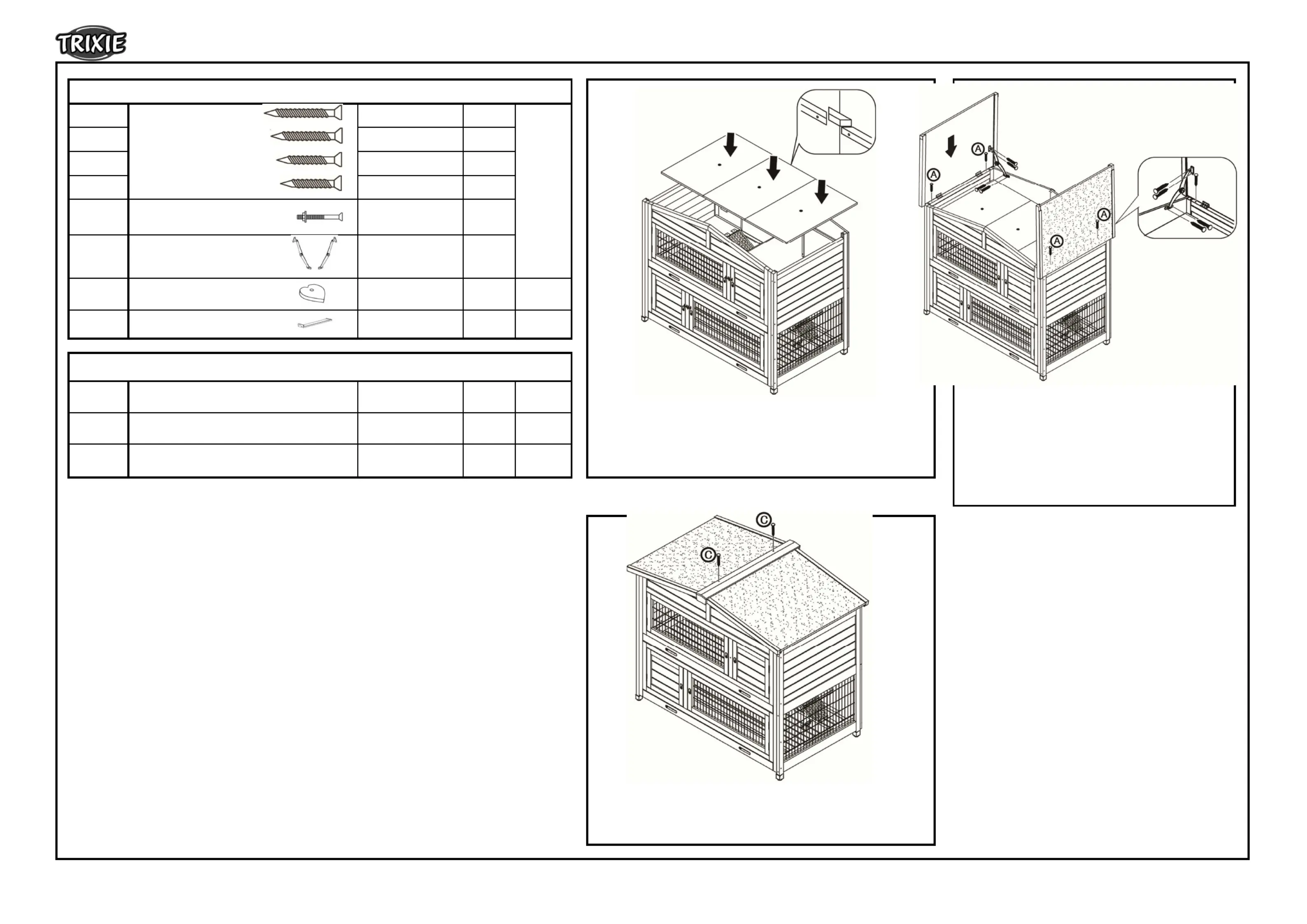

Aufbauanleitung / Assembling Instruction & Stückliste / Parts list
A 33
B 9
C 9
D 3
ELinsenkopfschraube mit Mutter
Rounded head screw with nut 3
Verriegelungsherz
Lock heart Ø 5,5 cm 1 6235-51
Fixierung für Rampe
Fixation for ramp 16,5 cm 1 62323-60
Scharnier, für die obere hintere Bodenplatte
Hinge, for upper mid-floor 3,8 cm 2 6235-71
Scharnier, für Tür oder Dach
Hinge, for door or roof 5 cm 12 6235-72
3-Wege Verschlussriegel
3-way locking bolt 5,5 cm 2 6235-52
Fangband
Check strap
Senkkopfschraube
Countersunk screw
28 cm 2
5. Legen Sie die 3 Platten des Mittelbodens ein.
Insert the 3 parts of the mid-floor.
62323-60
weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich) /
other parts already assembled (spare parts separately available)
6. Befestigen Sie die beiden Dachhälften mit Hilfe
der kleinen Scharniere. Verschrauben Sie die beiden
großen Fangbänder jeweils an der Dachinnenseite
und Rückwand.
Fix the two parts of the roof with the small hinges. Screw
the large check straps to the inner side of the roof and
the back wall.
5. Abschließend befestigen Sie die Firstleiste an einer der
Dachhälften.
Fix the ridge to one side of the roof.
Kleinteileset / Small parts
180510
TRIXIE Heimtierbedarf GmbH & Co. KG
87980
