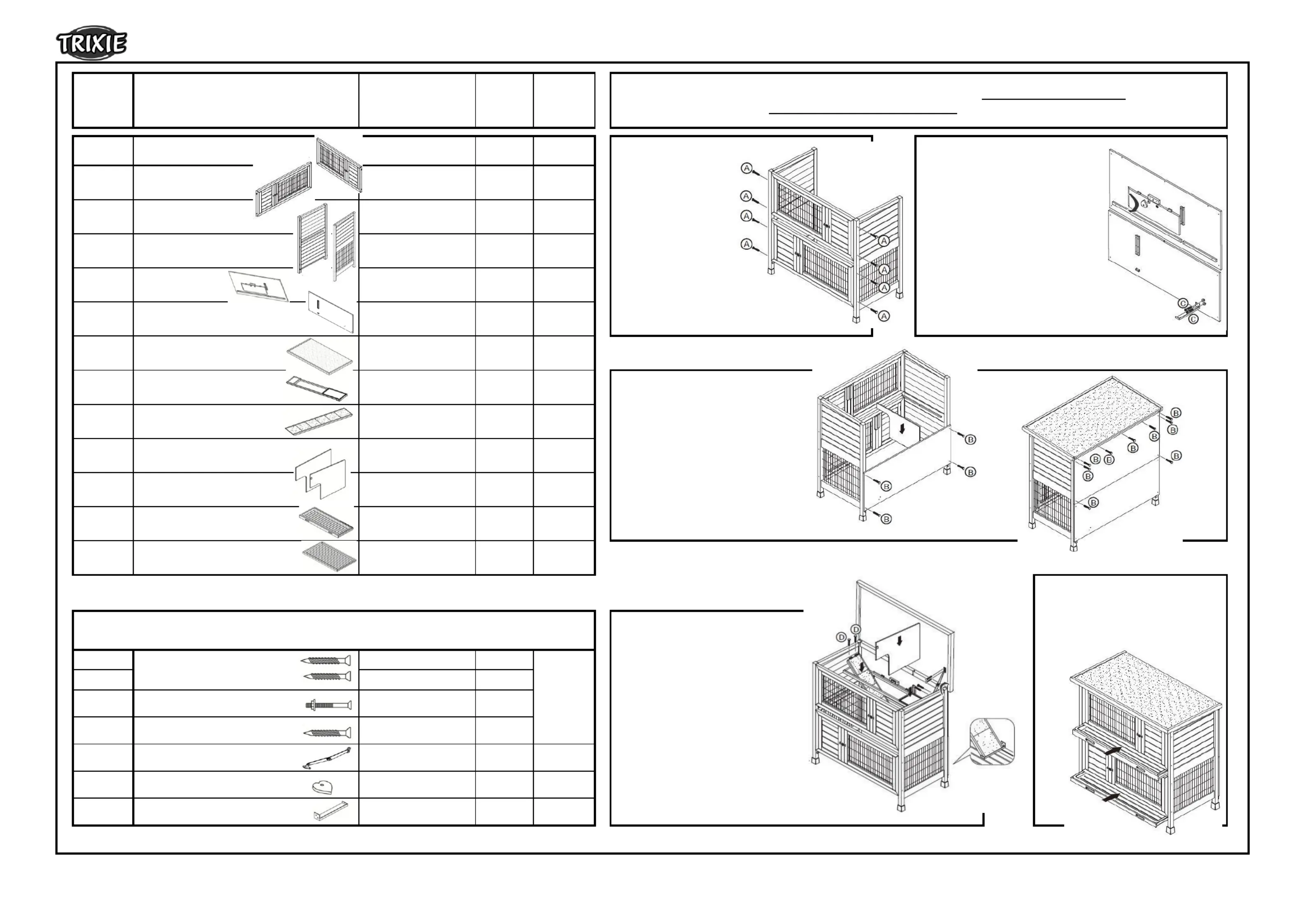

Aufbauanleitung / Assembling Instruction & Stückliste / Part List
Art № /
Item No.
62407
"Natura" Kaninchenstall
mit 2 Etagen, natur
116 × 111 × 65 cm
Pos. № /
Pos. No.
Beschreibung / Description
Abmessung /
Measurement
Anzahl /
Quantity
Art. № /
Item No.
Pos. 1
Vorderteile, oben/unten
Front parts, top/bottom
1015 x 445 x 25 mm 2
62407-10
62407-11
Pos. 2
Seitenteil, links
Side panel, left
35 x 1075 x 565 mm 1 62407-30
Pos. 3
Seitenteil, rechts
Side panel, right
35 x 1075 x 565 mm 1 62407-31
Pos. 4
Rückwand, oben
Back wall, top
1085 x 507 x 27 mm 1 62407-20
Pos. 5
Rückwand, unten
Back wall, bottom
1085 x 425 x 22 mm 1 62407-21
Pos. 6
Dach, incl. Scharniere
Roof , including hinges
1160 x 37 x 645 mm 1 62407-50
Pos. 7
Hintere Bodenplatte, oben
Mid-oor, top
1010 x 33 x 180 mm 1 62407-42
Pos. 8
Rampe
Ramp
890 x 150 x 20 mm 1 62407-41
Pos. 9
Trennwand, unten
Lower partition
8 x 313 x 537 mm 1 62407-32
Pos. 10
Trennwand, oben
Upper partition
8 x 445 x 537 mm 1 62407-33
Pos. 11
Ausziehbare Bodenwanne, oben
Drawer with plastic inlay, top
1010 x 50 x 383 mm 1 62407-44
Pos. 12
Ausziehbare Bodenwanne, unten
Drawer with plastic inlay, bottom
1010 x 35 x 565 mm 1 62407-43
A 9
B 14
C
Linsenkopfschraube m. Mutter
Rounded head screw with nut
3
D
Senkkopfschraube
Countersunk screw
3
Fangband
Check strap for roof
28 cm 1 6235-60
Verriegelungsherz
Lock heart
Ø 5,5 cm 1 6235-51
Fixierung für Rampe
Fixation for ramp
16,3 cm 1 62402-60
2. Befestigen Sie den herzförmigen
Riegel am oberen Teil der
Rückwand. Die Metallxierung für
die Rampe muss an die untere
Kante der Rückwand geschraubt
werden.
Fix the heart-shaped lock to the upper
part of the back panel. The metal
xation has to be xed to the lower
edge of the back panel.
6240-60
3. Verschrauben Sie die untere
Rückwand und setzen Sie dann die
untere Trennwand ein. Danach
befestigen Sie die obere Rückwand
und schrauben das Dach fest.
Screw the lower back wall and put in
the lower partition. Then x the upper
back wall and screw the roof.
4. Önen Sie das Dach und
befestigen Sie das Fangband.
Setzen Sie die hintere Bodenplatte
ein, schieben Sie die Rampe durch
die Önung und schrauben Sie
diese fest, so dass der Fuß der
Rampe in der Metallxierung steht.
Setzen Sie die obere Trennwand
ein.
Open the roof and x the large hinge.
Insert mid-oor, put in the ramp and
tighten it. The foot of the ramp has to
stand in the metal xation. Insert the
upper partition.
5. Abschließend schieben Sie die
obere und die untere ausziehbare
Bodenwanne ein.
Insert the upper and lower drawer with
plastic inlay.
Bauen Sie den Stall folgendermaßen auf, wenn Sie die beiden Etagen verbinden wollen:
If you want a connection between the both oors of the hutch, build it up as follows:
Kleinteileset / Small parts
Senkkopfschraube
Countersunk screw
1. Verschrauben Sie
die Seitenteile mit den
beiden Vorderteilen.
Screw the side panels
with the both front parts.
120723
TRIXIE Heimtierbedarf GmbH & Co. KG
87980
Aufbauanleitung / Assembling Instruction & Stückliste / Part List
Scharnier, schmal, für kleine Tür
Hinge, narrow, for small door
3,8 cm 2 6235-70
Scharnier, für Tür oder Dach
Hinge, for door or roof
5 cm 8 6235-72
Scharnier, für Dach
Hinge, for roof
7,6 cm 3 6235-74
3-Wege Verschlussriegel
3-way locking bolt
5,5 cm 2 6235-52
weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich) /
other parts already assembled (spare parts separately available)
Pos. № /
Pos. No.
Beschreibung / Description
Abmessungen /
Measurements
Anzahl /
Quantity
Art-№ /
Item No.
120723
TRIXIE Heimtierbedarf GmbH & Co. KG
87980
