Sida 1/28
162
SV

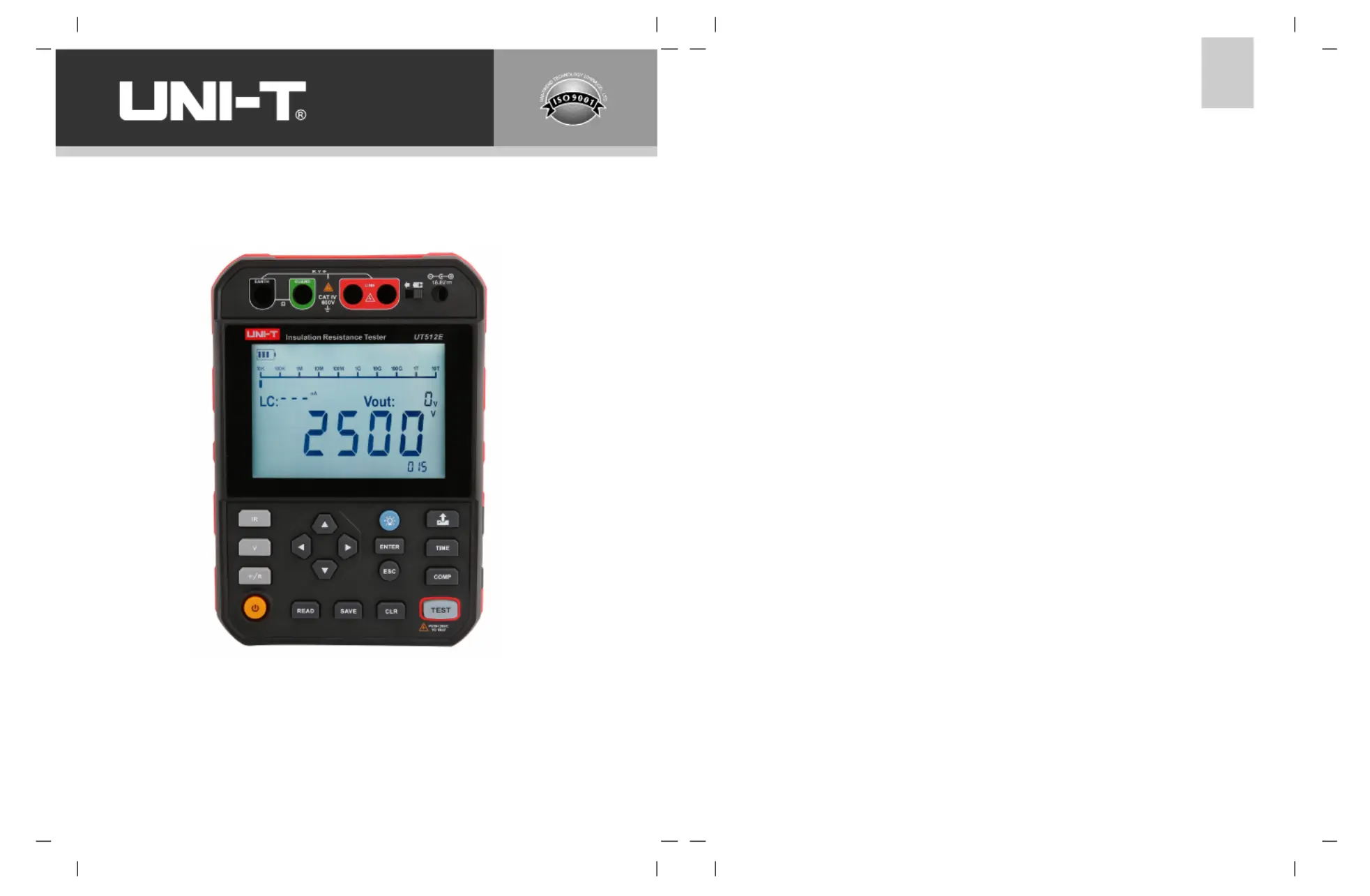

UT512D/UT512E
Testare av isolationsmotstånd
Bruksanvisning
Förord
Tack för att du köpte denna helt nya produkt. För att använda denna produkt på ett
säkert och korrekt sätt, läs denna bruksanvisning noggrant, särskilt
säkerhetsanvisningarna.
Efter att ha läst denna bruksanvisning rekommenderas det att du förvarar
bruksanvisningen på en lättillgänglig plats, helst nära enheten, för framtida referens.
Begränsad garanti och ansvar
Uni-Trend garanterar att produkten är fri från defekter i material och utförande
inom ett år från inköpsdatum. Denna garanti gäller inte skador orsakade av olycka,
vårdslöshet, felaktig användning, modifiering, kontaminering eller felaktig hantering.
Återförsäljaren har inte rätt att ge någon annan garanti för Uni-Trends räkning. Om
du behöver garantiservice inom garantiperioden, kontakta din säljare direkt.
Uni-Trend kommer inte att hållas ansvarigt för några speciella, indirekta, tillfälliga
eller efterföljande skador eller förluster som orsakas av användning av denna
enhet.
163 164
UT512D
250V,500V,1000V,2500V
0.25MΩ~1.0TΩ
UT512E
250V,500V,1000V,2500V
0.25MΩ~2.5TΩ
Innehåll
I. Översikt
UT512D/UT512E är en digital högspänningstestare av isolationsmotstånd, designad
med flera intervaller inklusive 250V, 500V, 1 000V och 2 500V, var och en med
spänning finjusterad i ett steg på 10 %. Testaren kan lagra 999 grupper av data, som
kan överföras till en persondator via USB-kabel eller i realtid. UT512E har
mätningsfunktioner för kapacitans och låg resistans.
UT512D/UT512E används främst för att mäta isolationsmotstånd hos kabel, motor,
kraftgenerator, transformator, ömsesidig induktor, högspänningsomkopplare,
blixtavledare och mer, det är en idealisk mätare för elkraft, telekommunikation,
meteorologi, maskinrum , oljefält, elektromekanisk installation och underhåll, och
strömförsörjningsavdelning för industri och gruvföretag.
Bruksanvisningen innehåller relaterad säkerhetsinformation, varningar osv. Läs det
relaterade innehållet och följ alla varningar och försiktighetsåtgärder.
1.1 Modeller
Modeller
Märkspänning
Isolationsmotståndsintervall
Kortslutningsström
UT512D/E BruksanvisningUT512D/E Bruksanvisning
I. Översikt ---------------------------------------------------------------- 164
II. Tillbehör --------------------------------------------------------------- 169
III. Säkerhetsinformation ---------------------------------------------169
IV. Elektriska symboler ----------------------------------------------- 171
V. Yttre struktur --------------------------------------------------------- 171
VI. Knappbeskrivning ------------------------------------------------- 172
VII. LCD-skärm --------------------------------------------------------- 174
VIII. Knappfunktion --------------------------------------------------- 175
IX. Testinstruktioner -------------------------------------------------- 179
X. Kabelanslutningslägen ------------------------------------------- 188
XI. Underhåll ----------------------------------------------------------- 192
Cirka 3.5mA
Cirka 5.0mA
1
2
3
4
5
6
171 172
CAT IV
DC
AC
11
12
13
14
7
8
9
10
10
1
2
3
4
● Om isoleringen på sonden är skadad, byt ut mot en ny som bör uppfylla
standarden EN 61010-031, klassificerad enligt produktens parametrar eller bättre.
● Verifiera testarens funktion före varje användning genom att mäta en känd
spänning.
● Endast för inomhusbruk
IV. Elektriska symboler
Risk för elektriska stötar
Dubbelisolerad eller isoleringsförstärkt
Likström
Växelström
Jordning
Varning
Batterispänning
Den är tillämplig för test- och mätkretsar som är anslutna vid källan
till byggnadens lågspänningsnätinstallation
V. Yttre struktur
Bild 5.1 Yttre struktur
Batteriladdningsport(UT512E)
Omkopplare för laddnings- och testlägen(UT512E)
LINE: Högspänningsuttag (röd ledning med dubbelkontakt)
LINJE Högspänningsskärmat ledningsuttag
(röd ledning med dubbla kontakter).
GUARD: Jordskyddsuttag (grön ledning med en kontakt)
EARTH: Mätuttag för högt motstånd (svart ledning med en kontakt)
Segmenterad LCD-skärm
Funktionsknappar
USB-port
Bärremmens placering
Testklämma med dubbla pluggar (röd)
Testklämma för hög resistans (svart)
Testklämma för markskydd (grön)
Laddare för litiumbatteri(UT512E)
VI. Knappbeskrivning
Bild 6.1 UT512D Funktionsknappar
Mätningsläge för isolationsmotstånd
Mätningsläge förDC spänningsutgång
Mätningsläge för AC spänning
Sätt på/stäng av ström
UT512D/E BruksanvisningUT512D/E Bruksanvisning
