Rev. 12/20/2016 SST-45, MANUAL.doc
Copyright 2015 Vestil Manufacturing Co. Page 1 of 8

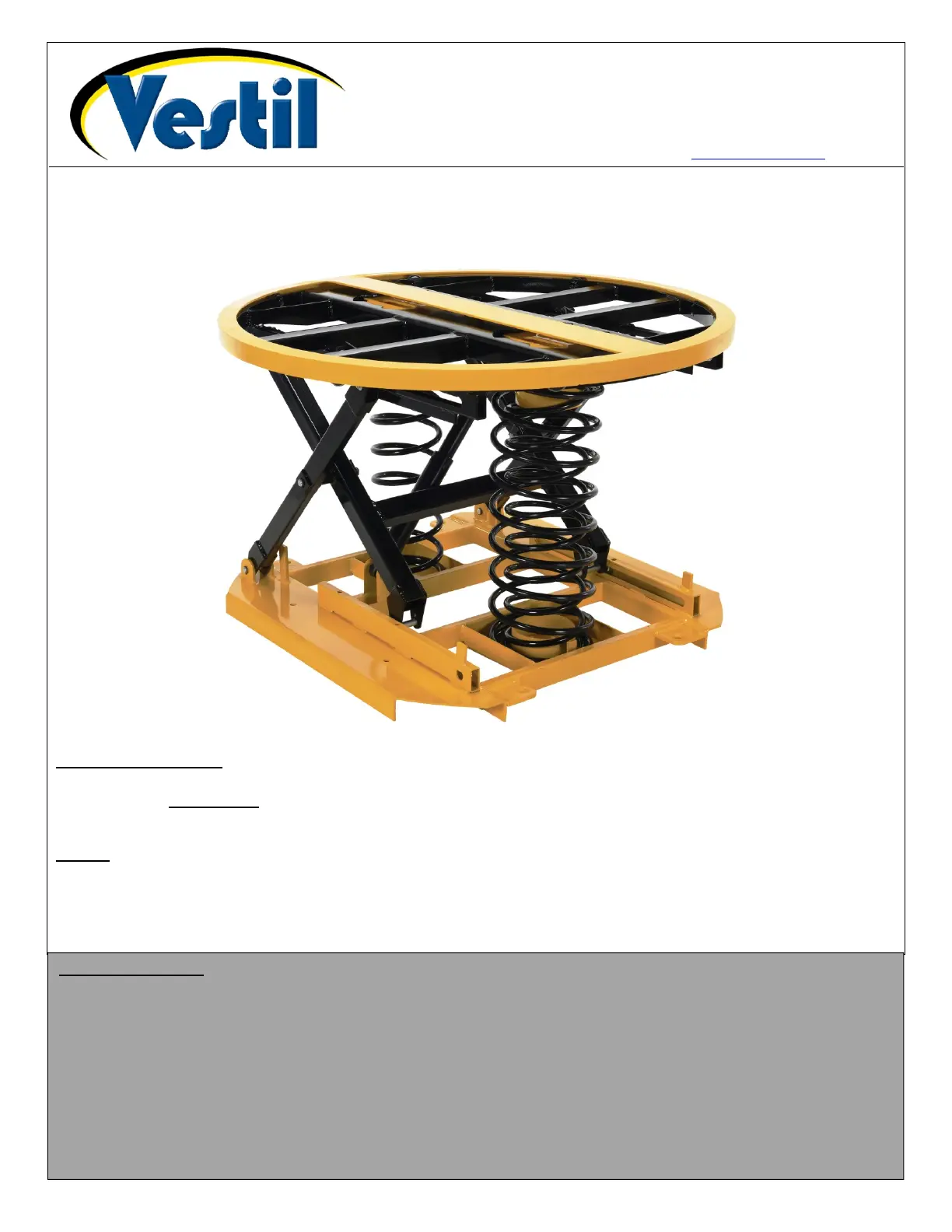

SST-45 Self-Leveling Scissor Table
Assembly, Use, and Maintenance Manual
Receiving instructions:
After delivery, IMMEDIATELY remove the packaging from the product. Inspect the product closely for damage. If damage
is discovered, immediately record a complete description of the damage on the bill of lading. If the product is
undamaged, discard the packaging.
NOTES:
1) Compliance with laws, regulations, codes, and non-voluntary standards applied where the product is used is the
exclusive responsibility of the end-user.
2) VESTIL is not liable for any injury or property damage that occurs from failure to apply either:
a) Instructions in this manual; or b) information provided on labels affixed to the product. Vestil is not responsible for
consequential damages while assembling, installing, using or maintaining this product.
Table of Contents
Product Specifications……………….…………………..…………………………………………………………………………2
Spring Combinations (Diagrams & Load Table)…………………………………………………………………………………2
Signal Words….……………………..……………………………………………………………………………………………... 3
Safe Use Recommendations……………………………………………………………..………………………………………. 3
Assembly Instructions………………………………………………………………………………………………………………4-5
Installing/Removing Springs………………………………………………………………………………………………………. 5
Table Loading Instructions…………………………………………………………………………………………………………6
Inspections & Maintenance……………………………………………………………………………………………………….. 6
Troubleshooting Guide…………………………………………………………………………………………………………….. 6
Labeling Diagram……...……………………………………………………………………………………………………..……. 7
Limited Warranty…...………………………………………………………………………………………………………………. 8
VESTIL MANUFACTURING CORP.
2999 North Wayne Street, P.O. Box 507, Angola, IN 46703
Telephone: (260) 665-7586 -or- Toll Free (800) 348-0868
Fax: (260) 665-1339
www.vestilmfg.com e-mail: sales@vestil.com
Rev. 12/20/2016 SST-45, MANUAL.doc
Copyright 2015 Vestil Manufacturing Co. Page 2 of 8

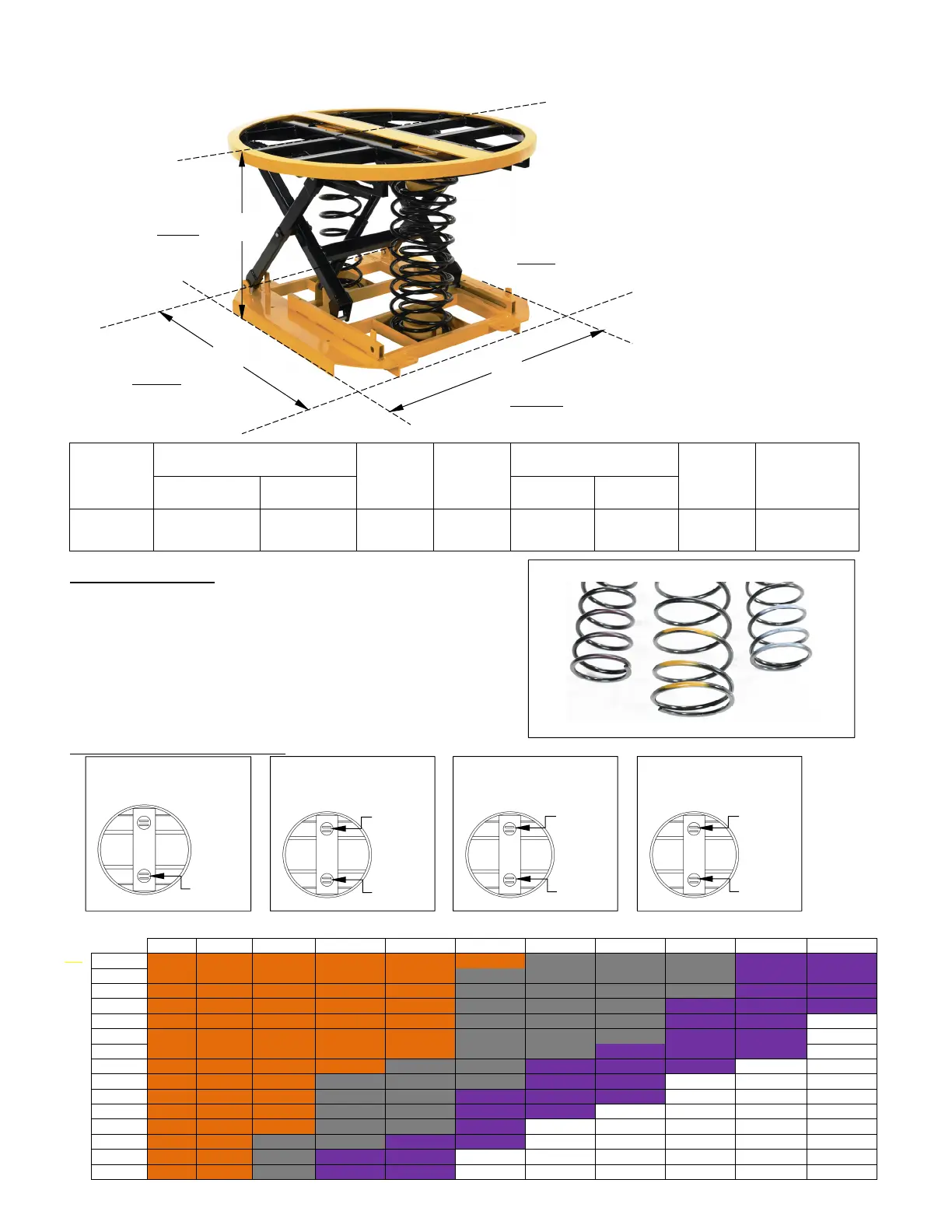

Product specifications:
Dimensions and other product specifications appear in the diagrams and table below.
Model
A
(Tabletop height)
B
(Base
length)
C
(Base
width)
Rotating ring diameter
Net
weight
Capacity
Springs
compressed
Springs
extended
Inside Outside
SST-45
9
1
/
2
in.
24.1 cm
27
3
/
4
in.
70.5 cm
36
1
/
4
in.
92.1 cm
36
3
/
4
in.
93.3 cm
40
5
/
8
in.
103.2 cm
43
5
/
8
in.
110.8 cm
380 lb.
172.7 kg
400-4400 lb.
182-2000 kg
Spring Combinations:
Three (3) springs are included with this product in order to
optimize performance over a broad range of load weights and
heights. Each spring is marked with a unique color: orange,
grey, or purple. Use the table below to match the weight and
height of your load with the proper complement of springs. Load
weight ranges are given in pounds (lb.); height ranges are given
in inches. Refer to the “Spring Combinations Diagrams” below
when installing or removing springs.
Spring Combinations Diagrams:
Height of load in inches
Load weight including pallet/skid in pounds
0-400 400-800
800-1200
1200-1600
1600-2000
2000-2400
2400-2800
2800-3200
3200-3600
3600-4000
4000-4400
58-60 O O O O O O OG OG OG OP OP
56-58 O O O O O OG OG OG OG OP OP
54-56 O O O O O OG OG OG OG OP OP
52-54 O O O O O OG OG OG OP OP OP
50-52 O O O O O OG OG OG OP OP OGP
48-50 O O O O O OG OG OG OP OP OGP
46-48 O O O O O OG OG OP OP OP OGP
44-46 O O O O OG OG OP OP OP OGP OGP
42-44 O O O OG OG OG OP OP OGP OGP OGP
40-42 O O O OG OG OP OP OP OGP OGP OGP
38-40 O O O OG OG OP OP OGP OGP OGP OGP
36-38 O O O OG OG OP OGP OGP OGP OGP OGP
34-36 O O OG OG OP OP OGP OGP OGP OGP OGP
32-34 O O OG OP OP OGP OGP OGP OGP OGP OGP
30-32 O O OG OP OP OGP OGP OGP OGP OGP OGP
B
C
B
A
Load springs included with this table:
Purple
Grey
Orange
O = orange spring only
OG = orange and grey
springs
OP = orange and
purple springs
OPG = Orange, purple
& grey springs
FRONT
BACK
RIG
HT
LEFT
Orange
spring
Front
Back
Back
Back
Back
Front
Front
Front
Orange
spring
Orange
spring
Orange
& grey
springs
Grey
spring
Purple
spring
Purple
spring
