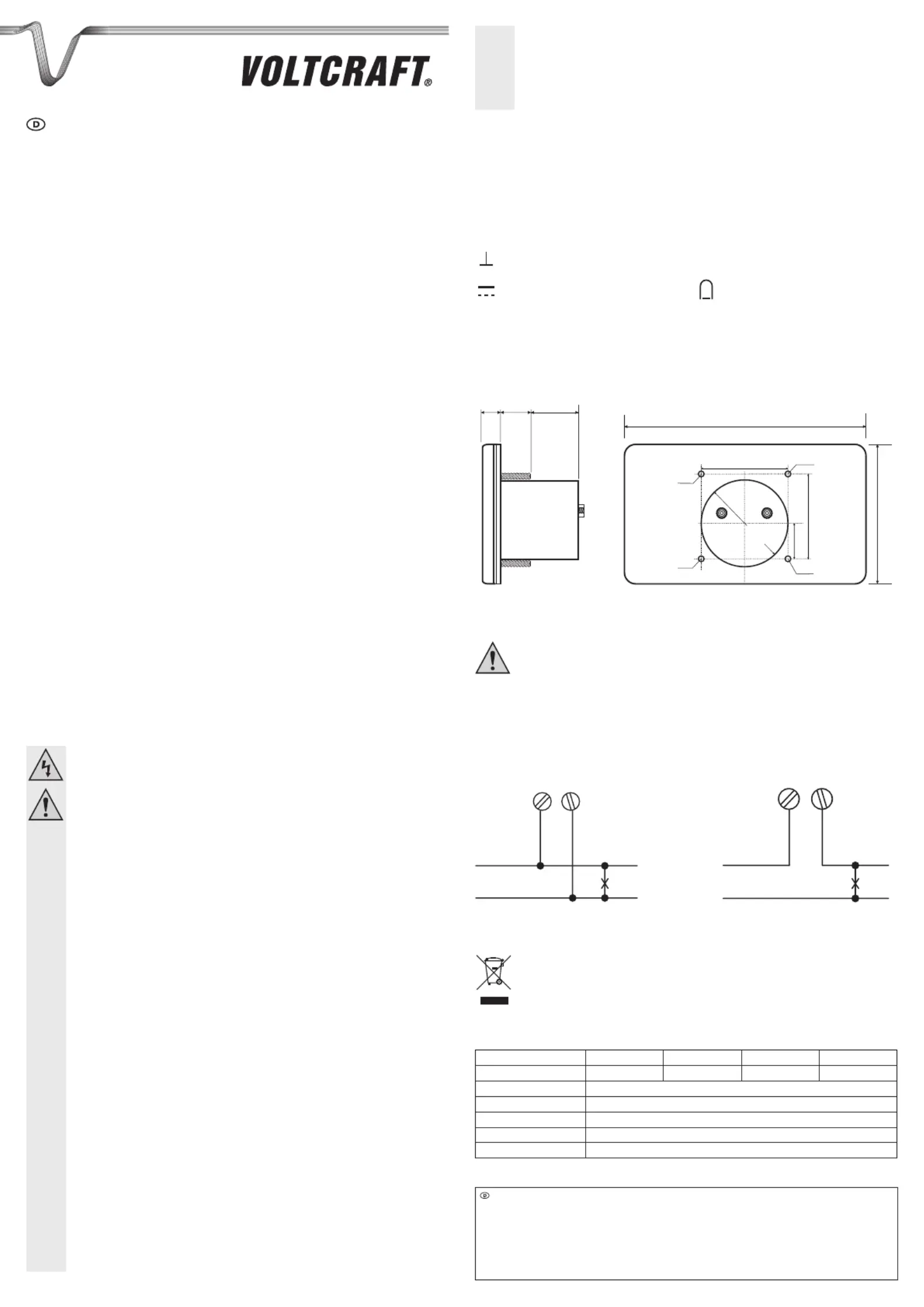

BEDIENUNGSANLEITUNG
VERSION 01/13
AM-86X65 ANALOG-EINBAUMESSGERÄT
BEST.-NR.: 10 30 73
BEST.-NR.: 10 30 74
BEST.-NR.: 10 30 75
BEST.-NR.: 10 30 76
5 A/DC
15 A/DC
15 V/DC
30 V/DC
BESTIMMUNGSGEMÄSSE VERWENDUNG
Analog-Einbaumessgeräte sind zum Einbau in Schaltschränke oder Anzeigetafel vorgesehen.
Der Anschluss erfolgt direkt ohne externe Bauteile. Die entsprechenden Vorwiderstände/
Stromshunts sind bereits integriert. Sie dürfen nur im eingebauten Zustand in Betrieb genommen
werden. Die entsprechenden Vorschriften müssen beachtet werden. Die Einbaumessgeräte
sind mit verschiedenen Messbereichen erhältlich. Der Skalenzeiger kann an der frontseitigen
Schraube feinjustiert werden.
Das Einbaumessgerät darf nur in Spannungsbereichen
<75 V/DC eingesetzt werden.
Beachten Sie die entsprechenden technischen Daten! Der
Einbau und die Installation darf nur durch eine Fachkraft erfolgen, welche mit den erforderlichen
Vorschriften und möglichen Gefahren vertraut ist.
Eine Verwendung in Feuchträumen oder im Freien ist nicht zulässig.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
LIEFERUMFANG
• Messgerät
• Montagematerial
• Bedienungsanleitung
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden
keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/
Garantie.
a) Personen / Produkt
• Das Einbaumessgerät darf nicht für medizinische Zwecke eingesetzt werden.
• Seien Sie besonders vorsichtig beim Umgang mit Spannung >35 V/DC. Bereits
bei dieser Spannung können Sie bei Berührung elektrischer Leitungen einen
lebensgefährlichen elektrischen Schlag erhalten.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Schalten Sie vor dem Einbau des Messgerätes die elektrische Anlage spannungslos.
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie,Mikroverlmung,oderdieErfassungin
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2013 by Voltcraft® V1_0113_02-KV
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten
sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen
Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.
SYMBOLERKLÄRUNG
Am Skalenblatt sind verschiedene Symbole angebracht, welche folgende Bedeutung haben:
Einbaulage senkrecht
2.0
Genauigkeitsklasse bezogen auf den
Skalenendwert
Gleichspannung/-strom (DC) Drehspulmesswerk

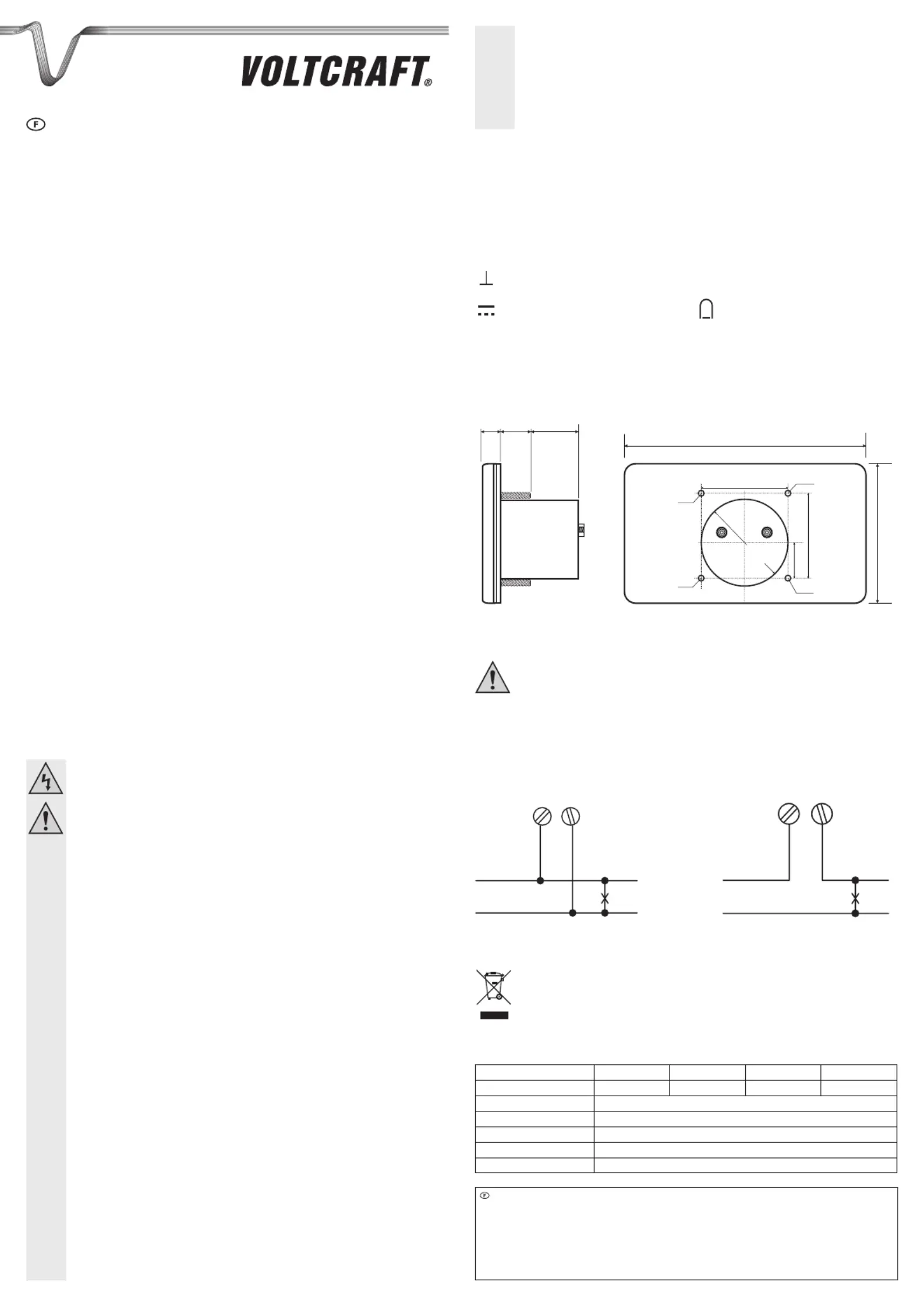

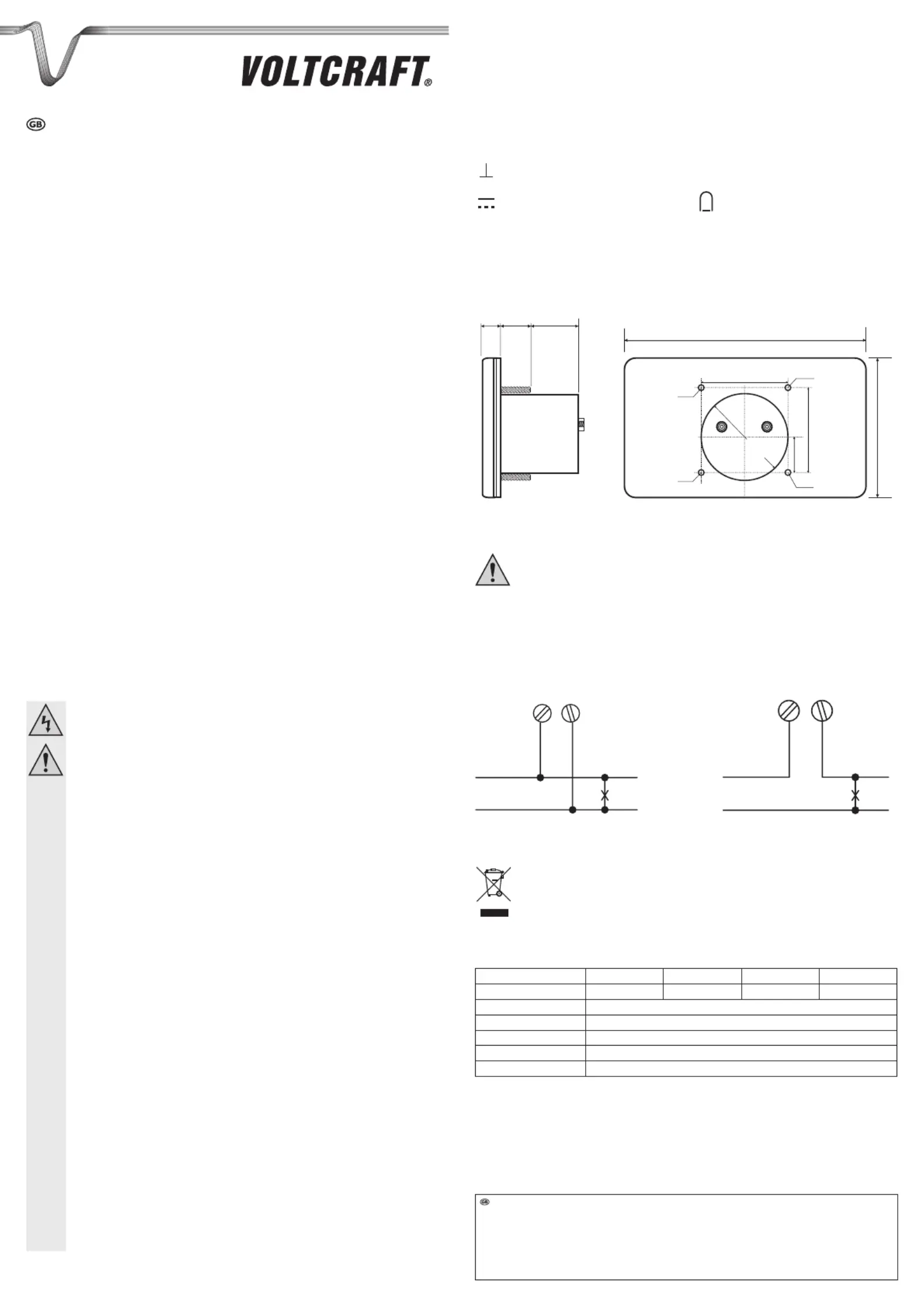

EINBAU
Montieren Sie das Einbaumessgerät mit dem beiliegenden Montagematerial in eine
vorgefertigte, rechteckige Frontplattenöffnung. Befestigen Sie das Einbaumessgerät sorgfältig.
Die entsprechenden Abmessungen (in mm) können Sie folgender Skizze entnehmen.
85,5
64,5
9,3 11,0 11,0
44,5
ø45,0
ø 3,0
ø 3,0
ø 3,0
ø 3,0
43,5
18,0
ANSCHLUSS
Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor
Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen
vollständig und aufmerksam durch!
Stellen Sie keinen Anschluss her, wenn die Leitungen unter Spannung stehen.
Der Anschluss der Spannungsmessgeräte (Best.-Nr. 103075 und 103076) erfolgt mittels
Parallelschaltung. Der Anschluss der Strommessgeräte (Best.-Nr. 103073 und 103074) erfolgt
mittels Reihenschaltung. Schließen Sie das Einbaumessgerät an den beiden rückseitigen
Schraubklemmen wie abgebildet an.
Parallelschaltung für V Reihenschaltung für A
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
TECHNISCHE DATEN
Best.-Nr.: 10 30 73 10 30 74 10 30 75 10 30 76
Messbereich: 15 V/DC 30 V/DC5 A/DC 15 A/DC
Genauigkeitsklasse: 2,0
Messwerk: Drehspule
Betriebsbedingungen: -25 bis +55 °C, 20 – 95% rF
Lagerbedingungen: -40 bis +70 °C, 20 – 95% rF
Gewicht: ca. 65 g
