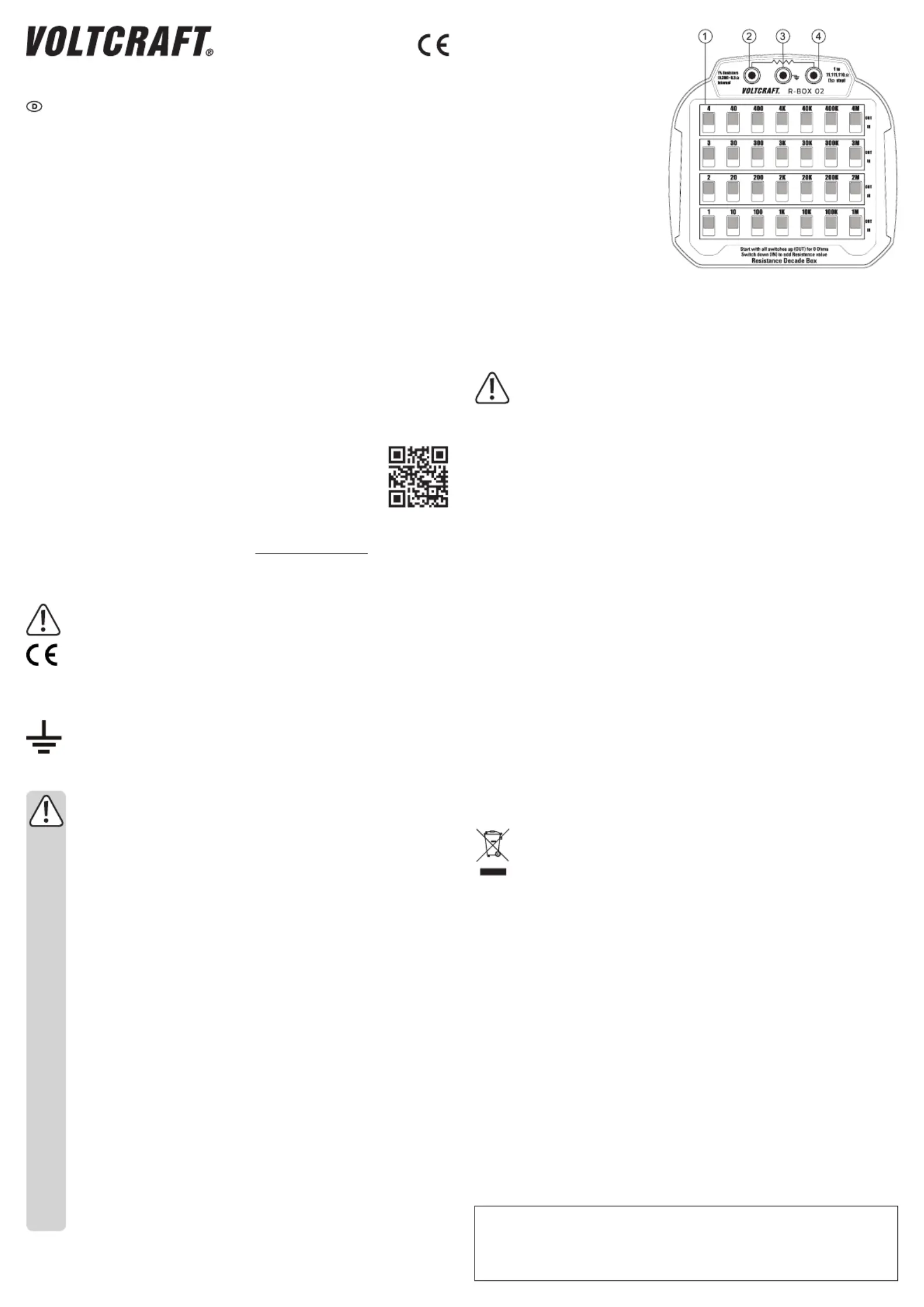

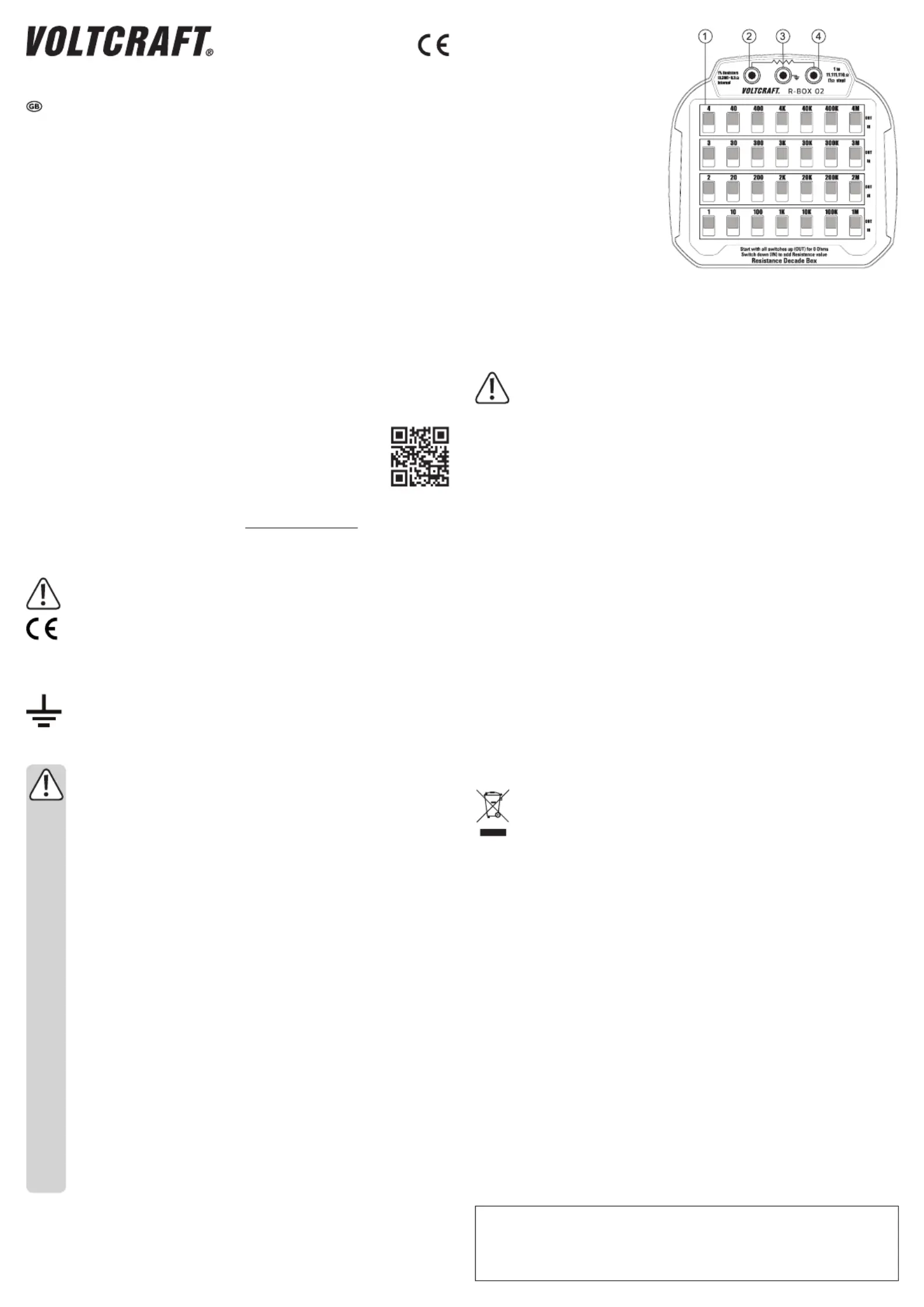

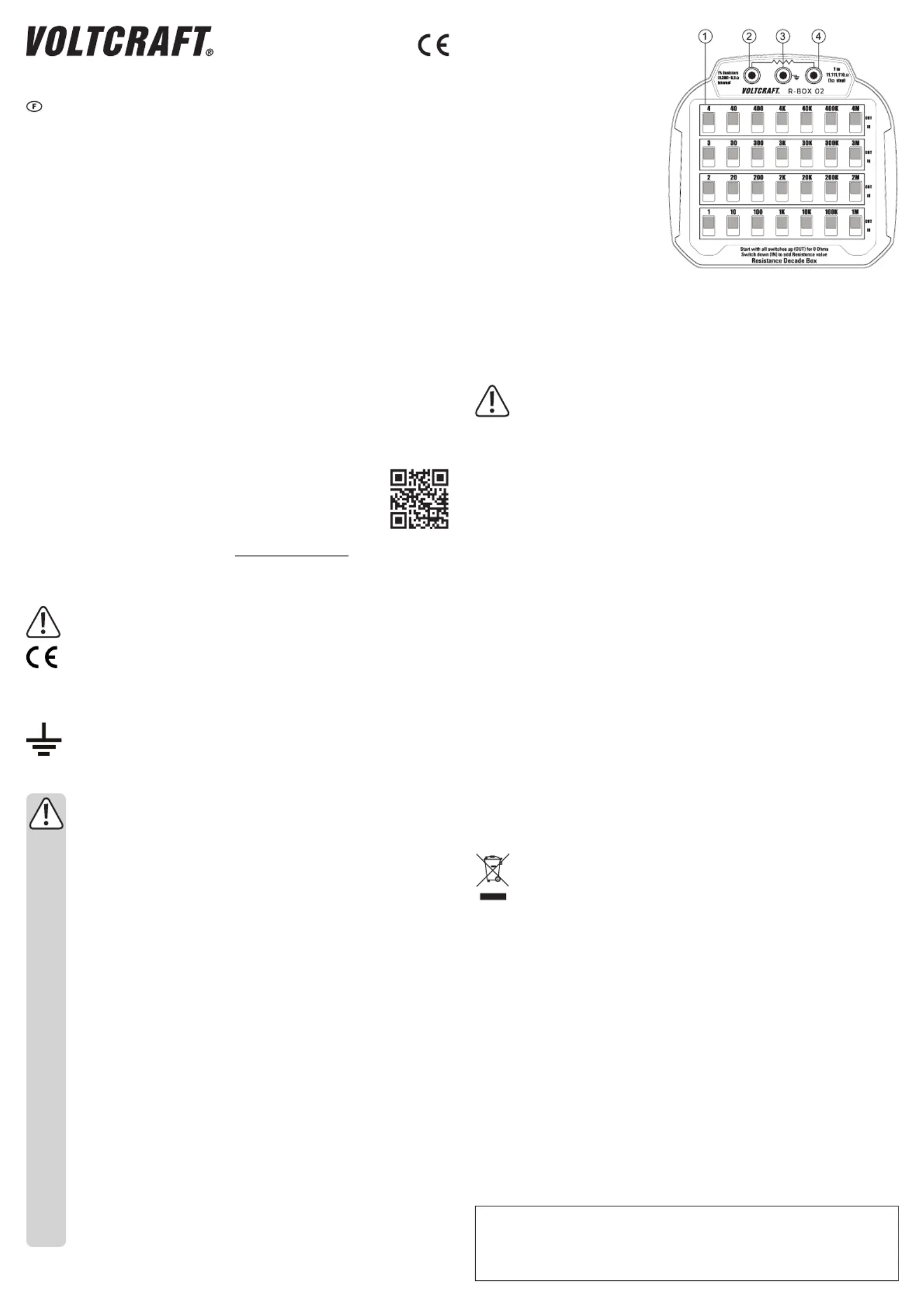

Einzelteilbezeichnung

1 Schalterdekade

2 Buchse Widerstand (A)

3 Buchse Erdungspunkt

4 Buchse Widerstand (B)

Anschluss

Stellen Sie vor dem Anschluss sicher, dass sich alle Schiebeschalter der Schalterdekade in Schalterstellung

„OUT“ benden. Dies stellt sicher, dass der Widerstandswert auf 0 Ω (zzgl. Innenwiderstand) steht.

Der Anschluss erfolgt über Schraubklemmbuchsen. Diese ermöglichen die Verwendung von Standard-

Bananensteckern mit 4 mm Steckerdurchmesser. Zudem können die Isolierhülsen aufgeschraubt werden.

Darunter kommt eine Öse zum Festklemmen von Leitungslitzen zum Vorschein.

Achtung! Die Isolierhülsen können nicht komplett abgeschraubt werden. Drehen Sie die Isolier-

hülse nicht über die fühlbare Drehbegrenzung, da diese beschädigt werden können.

Der Widerstandsswert der Dekade wird über die beiden äußeren Buchsen (2 und 4) ausgegeben.

Die mittlere Buchse mit dem Erdungssymbol ermöglicht bei Bedarf den Anschluss an Schaltungen mit Funk-

tionserdung.

Bedienung

Die Schalter sind in Schritten von 1, 2, 3 und 4 in jeweils 7 Dekaden angeordnet.

Um den gewünschten Widerstandswert einzustellen, bringen Sie die entsprechenden Schiebeschalter in

Position „IN“.

Beispiel:

Um den Widerstandswert 720 kΩ einzustellen, betätigen Sie z.B. folgende Schalter:

400 kΩ + 300 kΩ + 20 kΩ = 720 kΩ

Es können beliebige Schalter betätigt werden um den benötigten Widerstandswert einzustellen.

Der Innenwiderstand aller Schiebeschalter ist mit ca. 0,3 Ω sehr gering. Dieser Innenwiderstand kann bei

Messaufgaben mit den meisten Multimetern über die Relativwert-Funktion aus dem Messwert herausge-

rechnet werden. Somit ist bei Messaufgaben nur mehr die Dekadengenauigkeit zu berücksichtigen.

Stellen Sie nach der Anwendung wieder alle Schiebeschalter in Schalterstellung „OUT“. Dies stellt sicher,

dass der Widerstandswert für die nächste Anwendung auf 0 Ω steht.

Wartung und Reinigung

Das Gerät ist bis auf eine gelegentliche Reinigung absolut Wartungsfrei. Verwenden Sie zur Reinigung keine

scheuernden Reinigungsmittel, Benzine, Alkohole oder ähnliches. Dadurch wird die Oberäche des Gerätes

angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung

auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.

Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Rei-

nigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten Messeinsatz ver-

wenden.

Entsorgung

Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Technische Daten

Widerstandsbereich ...............................................1 Ω bis 11,111110 MΩ

Einstellschritte .......................................................1 Ω (Raster 1, 2, 3, 4)

Innenwiderstand der Schalter ................................(ca.) 0,3 Ω

Genauigkeit ...........................................................1% (je Einzelwiderstand)

Belastbarkeit (max.) ...............................................0,3 W

Anschluss-Spannung (max.) .................................60 V/DC/30 V/AC

Arbeitsbedingungen ...............................................0 bis +50 °C, <80%rF

Abmessungen ........................................................(L x B x H) 131 x 140 x 54 mm

Gewicht. .................................................................ca. 293 g

Bedienungsanleitung

Widerstandsdekade R-Box 02

Best.-Nr. 1611423

Bestimmungsgemäße Verwendung

Die Widerstandsdekade ermöglicht die Einstellung von beliebigen Widerstandswerten von 1 Ω bis

11,111110 MΩ. Über 28 niederohmige Schiebeschalter, ist die Einstellung in Schritten von 1 Ω möglich. Die

Schalter sind über 7 Dekaden mit Schritten von 1, 2, 3 und 4 angeordnet. Dies ermöglicht die Schnelle und

übersichtliche Werteinstellung.

Die Dekade wird über 4 mm Schraubklemmbuchsen angeschlossen und ist für Kleinspannungen bis max.

30 V/AC und max. 60 V/DC (Messkategorie CAT I) vorgesehen.

Ein Erdungsanschluss ermöglicht auch den Betrieb der Dekade in sensiblen und störungsempndlichen

Schaltungen. Der Erdungsanschluss ist mit den einzelnen Schaltergehäusen durchgehend verbunden.

Die max. Leistung der Widerstandsdekade beträt 0.3 W und darf nicht überschritten werden.

Die integrierten Widerstände haben eine Genauigkeit von 1%.

Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungs-

bedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit,

Staub und brennbare Gase, Dämpfe oder Lösungsmittel sowie starke Vibrationen.

Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung dieses Produk-

tes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen

auf.

Lieferumfang

• Widerstandsdekade

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads - herunter oder scan

nen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbolerklärung

Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedie-

nungsanleitung hin, die unbedingt zu beachten sind.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien

CAT I Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht di-

rekt mit Netzspannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung,

Signal- und Steuerspannungen etc.)

Erdpotential

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige

Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,

erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-

achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In

solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verän-

dern von Elektrogeräten nicht gestattet.

• Um einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise

und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

• Messgeräte und Zubehör gehören nicht in Kinderhände! Es sind keine Spielzeuge.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-

werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten sowie bei

Personen mit eingeschränkten physischen und psychischen Fähigkeiten ist der Umgang mit

Messgeräten durch geschultes Personal verantwortlich zu überwachen.

• Bei unsachgemäßer Handhabung kann die Dekade überlastet bzw. zerstört werden. Im

schlimmsten Fall können die integrierten Widerstände überhitzen und dadurch erheblichen

Schaden anrichten.

• Verwenden Sie das Gerät niemals gleich dann, wenn es von einer kalten in eine warme

Umgebung gebracht wird. Das dabei entstehende Kondenswasser kann unter ungünstigen

Umständen Ihr Gerät zerstören. Lassen Sie das Gerät auf Umgebungstemperatur kommen.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät

außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
