Worx Landroid L WR155E Bruksanvisning
Worx
Gräsklippare
Landroid L WR155E
Läs gratis den bruksanvisning för Worx Landroid L WR155E (104 sidor) i kategorin Gräsklippare. Guiden har ansetts hjälpsam av 9 personer och har ett genomsnittsbetyg på 4.6 stjärnor baserat på 5 recensioner. Har du en fråga om Worx Landroid L WR155E eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/104
WR153E
WR155E
Bruksanvisning
Översättning av originalinstruktion
SV
Innehåll
2
Välkommen
Kontaktinformation
Säkerheten främst
Viktiga säkerhetsanvisningar
Bekanta dig med Landroid
Vad finns i kartongen
Lär känna Landroid
Så fungerar Landroid
Komma igång
Planering
Installation
Starta Landroid
Ansluta Landroid till internet

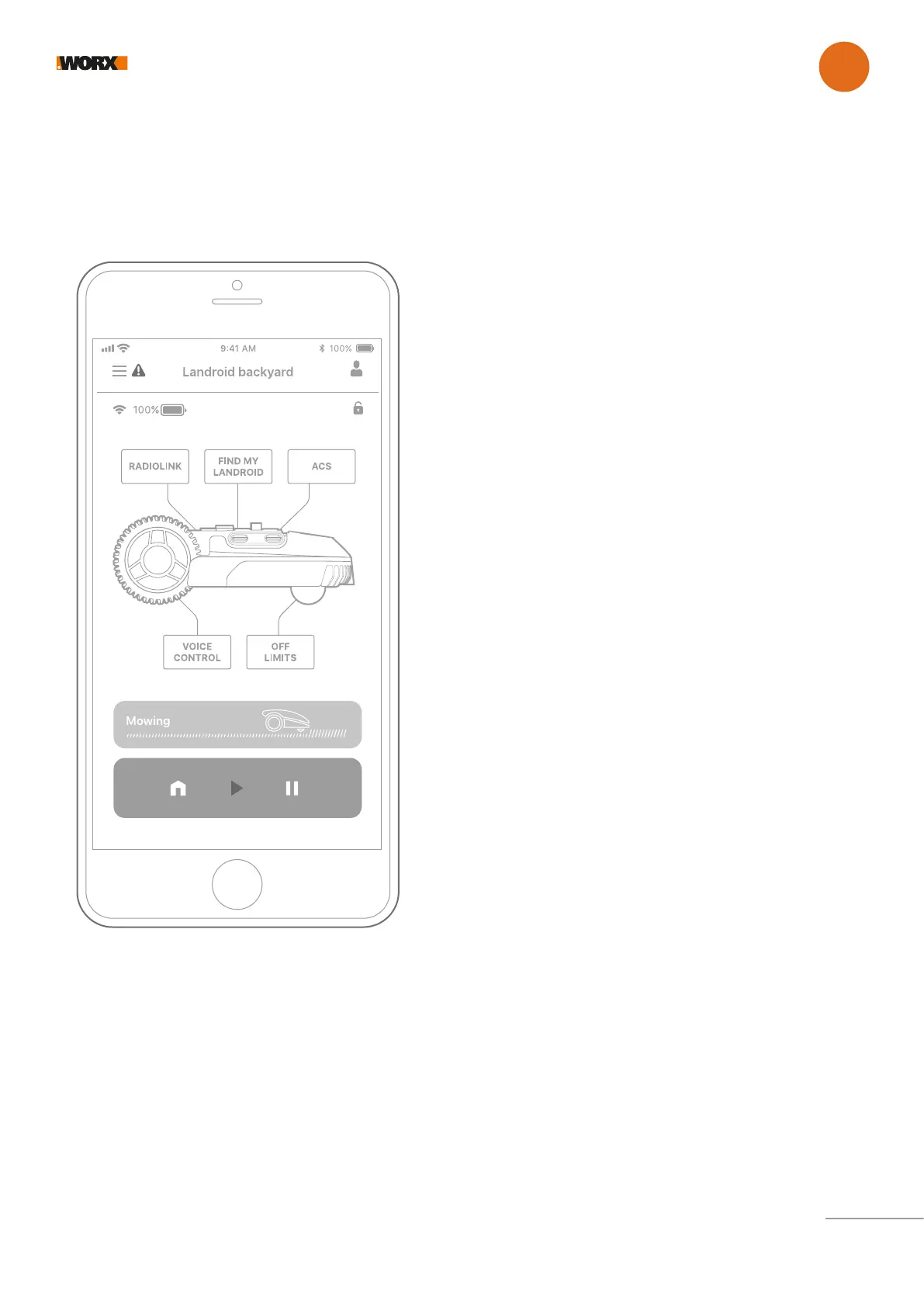

Använda appen
Landroid-alternativ
Underhåll
Behålla skärpan
Rengöring
Laddning
Vinterförvaring
Uppdatering
Snabbhjälp
Manuell programmering
Driftsmeddelanden
Felmeddelanden
Felsökning
Teknisk information
sid. 03
sid. 04
sid. 06
sid. 07
sid. 08
sid. 10
sid. 13
sid. 17
sid. 19
sid. 21
sid. 22
sid. 23
sid. 24
sid. 25
sid. 25
sid. 25
sid. 27
sid. 30
sid. 31
sid. 34
sid. 38
INNEHÅLL
SV
Välkommen
3
Tack för att du har köpt robotgräsklipparen Worx Landroid.
Den självgående, smidiga och effektiva Landroid kan ställas in helt enligt önskemål och göra din gräsmatta grönare och skönare än
någonsin. Den här manualen hjälper dig att komma igång.
Support
www.worx-europe.com/support
Webbplatsen för Landroid-ägare
https://account.worxlandroid.com/login
Vi hjälper dig gärna:
SV
Säkerheten främst
4
VIKTIGA SÄKERHETSANVISNINGAR.
SPARAS FÖR FRAMTIDA BRUK.
Observera: läs alla varningar och säkerhetsanvisningar så att du kan använda robotgräsklipparen på ett säkert sätt. Om varningarna
och anvisningarna ignoreras kan det leda till elstötar, brand och/eller allvarlig skada.
• Landroid är inte avsedd att användas av barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga. Landroid ska inte heller
användas av personer som saknar erfarenhet och kunskap, förutom om användningen sker under överinseende eller om de har fått
instruktioner om apparatens användning av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt för att säkerställa att de inte leker med Landroid.
• Landroid får användas enbart med den medföljande strömförsörjningsenheten.
Säkerhetsanvisningar före användning
• Läs anvisningarna noga. Se till att du förstår anvisningarna, är välbekant med kontrollerna och kan använda
Landroid på ett korrekt sätt.
• Låt aldrig barn eller personer som inte känner till dessa instruktioner använda Landroid.
• Operatören eller användaren bär ansvaret om andra människor eller deras egendom skulle råka ut för olyckshändelser eller utsättas för
risker.
Förberedelser inför användning
• Kontrollera att begränsningskabeln är korrekt installerad i enlighet med anvisningarna.
• Inspektera regelbundet området där Landroid används och ta bort alla stenar, kvistar och andra främmande föremål.
• Se över robotgräsklipparen regelbundet och kontrollera att knivarna, knivbultarna och knivenheten inte är slitna eller skadade. Byt ut
slitna eller skadade knivar och bultar uppsättningsvis.
• Stäng av Landroid, ta ur batteriet, använd skyddshandskar och var aktsam när du inspekterar knivarna, eftersom en roterande kniv kan
få även de övriga knivarna att börja rotera.
VARNING! Gräsklipparen ska inte användas om inte skyddet sitter på plats.
Säker användning
• Använd aldrig gräsklipparen om skyddet är skadat eller inte sitter på plats.
• Placera aldrig händer eller fötter i närheten av roterande delar.
• Lyft aldrig upp eller bär Landroid när motorn är igång.
• Stäng av Landroid och ta ur batteriet innan du tar bort något som fastnat och innan du utför inspektion, rengöring eller underhåll.
• Landroids originalutförande får inte ändras. Alla ändringar görs på egen risk.
• Starta Landroid enligt anvisningarna. När du vrider om startnyckeln ska du se till att hålla händer och fötter borta från de roterande
knivarna.
• Lyft aldrig upp eller bär Landroid när strömmen är påslagen.
• Placera ingenting ovanpå Landroid eller laddstationen.
• Använd inte Landroid om det finns skador på knivskivan eller chassit. Robotgräsklipparen ska inte heller användas med defekta knivar,
skruvar, muttrar eller kablar.
• Stäng av Landroid när den inte ska användas under en längre period.
• För att Landroid ska kunna startas måste strömmen vara påslagen och korrekt PIN-kod ha angetts.
• Undvik att använda Landroid i dåligt väder, särskilt vid risk för åska.
• Farliga rörliga delar måste stanna helt innan de vidrörs.
• Använd inte Landroid utan övervakning om djur eller människor finns i närheten.
SV
Säkerheten främst
5
UNDERHÅLL OCH FÖRVARING
Observera: När gräsklipparen är uppochnervänd måste den alltid vara avstängd med startnyckeln. Gräsklipparen ska alltid stängas av
med startnyckeln och batteriet tas ur när arbete utförs under chassit, till exempel rengöring eller knivbyte.
• Rengör inte Landroid med högtryckstvätt, eftersom vatten kan tränga in och skada
elsystemet.
• För att undvika skador ska du använda skyddshandskar när du byter knivar.
• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna så att Landroid kan fungera på ett säkert sätt.
• Inspektera Landroid varje vecka och byt ut slitna eller skadade delar för säkerhets skull.
• Kontrollera att endast utbytesknivar av rätt typ används.
• Se till att batterier laddas i Landroids laddstation. Felaktig användning kan leda till elstötar eller att
batteriet blir överhettat.
• Servicearbeten på Landroid ska utföras i enlighet med tillverkarens instruktioner.
Rekommendation
Vid anslutning till elnätet ska nätaggregatet till Landroids laddstation skyddas av en jordfelsbrytare (JFB) med utlösningsström på högst
30 mA.
Säker transport
• Använd originalförpackning om Landroid ska transporteras en längre sträcka.
• För att flytta Landroid inom arbetsområdet på ett säkert sätt:
- tryck på STOP-knappen för att stänga av gräsklipparen
- bär gräsklipparen med knivskivan bortvänd från din kropp.
Batterisäkerhet
• Batteripaketet får inte tas bort, öppnas eller sönderdelas.
• Kortslut inte batteripaketet. Förvara inte batteripaket på ett slarvigt sätt i en låda där de kan kortslutas av varandra eller av ledande
material.
• När batteripaketet inte används ska det förvaras på avstånd från metallföremål, till exempel gem, mynt, nycklar, spikar, skruvar eller
andra små metalldelar som kan leda ström från en terminal till en annan. Batteriterminaler som kortsluter varandra medför brandrisk.
• Utsätt inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
• Utsätt inte batteriet för stötar.
• Sök omedelbar läkarhjälp om någon har svalt batteriet eller en battericell.
• Håll batteriet rent och torrt.
• Batteripaketet fungerar bäst när det används vid en temperatur på cirka 20 °C.
• Vid kassering ska batterier med olika elektrokemiska system separeras.
• Ladda endast med den laddare som anges av Worx. Använd ingen annan laddare än den som tillhandahålls specifikt för användning
med Landroid.
En laddare som passar för en viss batterityp kan orsaka brandrisk vid användning med annat batteri.
• Använd inte ett batteri som inte är avsett att användas med utrustningen.
• Håll batteriet utom räckhåll för barn.
• Kassera batteriet på ett korrekt sätt. Lämna in förbrukade batterier till en insamlings- eller återvinningscentral.
Klass III-apparat
• Elektronikprodukter får inte kasseras som hushållsavfall. De ska lämnas in till återvinningscentralen. Kontakta den lokala
myndigheten eller återförsäljaren för information om återvinning.
VARNING! Landroid kan medföra risker om den används på fel sätt. Läs igenom bruksanvisningen noga så att du förstår innehållet
innan du börjar använda din Landroid.
VARNING! Håll ett säkerhetsavstånd till gräsklipparen när den är i drift.
VARNING! Stäng av gräsklipparen och avlägsna batteriet innan du lyfter upp den eller utför något arbete på den.
VARNING! Åk inte på gräsklipparen.
SV
Bekanta dig med Landroid
6
1 Worx Landroid L
2 skarvdon för kabel
3 extra knivar
1 insexnyckel
1 laddstation
8 skruvar
kabelmärlor (WR153E x 270 - WR155E x 340)
1 nätaggregat
begränsningskabel (
WR153E 200m - WR155E 250m
)
1 batteri 20 V (WR153E 4.0Ah - WR155E 5.0Ah)
2 avståndsmätare för begränsningskabel
1 Vinkellinjal
A
B
C
D
E
F
G
H
I
J
K
L
VAD FINNS I KARTONGEN
26 cm
10 cm
10,2 inch.
4 cm
A B C D
E
F
G
H
I
J
K
L
SV
Bekanta dig med Landroid
7
Fack för Find My Landroid/RadioLink
Säkerhetsstopp
Regnsensor
Laddkontakt
Fack för Off Limits
USB-port
Fack Voice Control
Batterifack
Justering av klipphöjd
Kåpa
Mikrofonhål
Gränssnitt
Fack för ACS
(anti-krocksystem)
LÄR KÄNNA
LANDROID
A
B
SV
Bekanta dig med Landroid
8
SÅ FUNGERAR LANDROID
I det följande avsnittet vill vi hjälpa dig att verkligen förstå hur Landroid fungerar.
Landroid är en självgående maskin som kan klippa gräset på egen hand. Den vet när det är dags att återvända till laddstationen, känner
av när det regnar, stoppar sig själv om den upptäcker ett problem och backar och vänder när den stöter ihop med något som blockerar
vägen för den. För att förebygga olyckshändelser stoppar Landroid även knivskivans rotation om den lyfts upp från marken.
Laddar sig själv
När din Landroid behöver laddas slutar den att klippa gräset och följer begränsningskabeln motsols tillbaka till laddstationen. När den är
färdigladdad återupptar Landroid automatiskt klippningen eller stannar kvar på laddstationen i enlighet med klippschemat.
Begränsningshantering
Landroid är programmerad att klippa gräset längs gräsmattans omkrets varje måndag. Om du vill ändra denna förinställning kan du göra
det med din smartmobil eller med hjälp av kontrollpanelen i menyerna Arbetstid-Anpassa arbetstid.
Se närmare information i slutet av denna bruksanvisning.
Regnsensor
Landroid är väderskyddad till 100 % och trivs med att vara utomhus. Men att klippa när gräset är blött ger inte det bästa resultatet. Därför är
Landroid utrustad med en regnsensor som talar om för gräsklipparen att sluta arbeta och återvända till laddstationen när det börjar regna.
Regnfördröjning
Efter regnet sätter Landroid igång igen när gräset inte längre är blött. Den förinställda regnfördröjningstiden är 180 minuter. Du kan ändra
fördröjningstiden med Landroid-appen eller via kontrollpanelen. Se närmare information i slutet av denna bruksanvisning.
Smart automatisk schemaläggning
Landroid programmerar sig själv, lär känna din gräsmatta och skapar ett perfekt schema för klippningen. Med hjälp av molntjänster
fortsätter Landroid hela tiden att anpassa klippcyklerna efter hur snabbt ditt gräs växer. Även om du kan programmera Landroid manuellt
rekommenderar vi att du utnyttjar denna avancerade automatiska schemaläggning genom att ansluta gräsklipparen till internet och
använda Landroid-appen, som är gratis.
SV
9
Så fungerar Landroid
9
Nu behöver du inte längre samla
upp gräsklipp
Landroids dagliga runda innebär att gräsklippet blir mycket kort och inte behöver krattas ihop. Gräsklippet blir istället en perfekt miljövänlig
gödning för gräsmattan. Frekvent klippning gör gräsmattan tätare och förhindrar effektivt uppkomsten av ogräs.
Klipp till kanten
Landroid-modellerna M och L har en funktion för klippning ända till kanten. En särskild kniv kommer så nära kanten på din gräsmatta som
möjligt, så att du inte behöver trimma så mycket eller inte alls.
Klipphöjd
Landroids klipphöjd kan justeras till mellan 30 och 60 millimeter i steg om 10 millimeter. Innan du använder din Landroid för första gången
ska du se till att gräset inte är längre än 10 centimeter. Om det är längre ska du klippa det med en vanlig gräsklippare innan du börjar
använda Landroid. Om du vill korta ner gräset ordentligt rekommenderar vi att du gör det stegvis och anpassar klipphöjden lite i taget.
Säkerhet och PIN-kod
För att förhindra att obehöriga använder Landroid skyddas den av en PIN-kod som du enkelt kan ställa in. Om Landroid är ansluten till ditt
WiFi-nätverk kan du låsa gräsklipparen med din smartmobil via appen. Om ytterligare säkerhet önskas erbjuder vi även alternativet Find
My Landroid, som ger dig möjlighet att spåra robotgräsklipparen via ett inbyggt och förbetalt SIM-kort.
I mer extrem väderlek ...
Om det blir åska ska du skydda Landroid genom att dra ur kontakten till laddstationen, koppla från begränsningskabeln och se till att
Landroid inte kan laddas. Vi rekommenderar att Landroid förvaras inomhus på vintern, särskilt om det är mycket kallt och snöigt. I vissa
länder erbjuder vi vinterservice för Landroid, så att den är redo när våren kommer. Kontakta din återförsäljare eller besök webbplatsen för
mer information.
SV
Komma igång
10
INSTALLERA LANDROID SJÄLV?
ENKLARE ÄN DU KANSKE TROR
Att installera din Worx Landroid är enklare om du noga följer dessa instruktioner. Egentligen handlar det bara om att installera
laddstationen och lägga ut begränsningskabeln kring gräsmattan. Förutom att läsa denna bruksanvisning kan du använda den
medföljande komma igång-guiden och titta på våra instruktionsvideor på YouTube*.
*Denna information tillhandahålls för att underlätta installationen men ersätter inte bruksanvisningen och säkerhetsanvisningarna, som måste läsas och förstås.
VARJE MINUT SOM DU LÄGGER NER PÅ PLANERINGEN MINSKAR INSTALLATIONSTIDEN MED 10 MINUTER
Att installera Landroid blir ännu enklare om du vet precis vad du behöver göra. En ordentlig planering hjälper dig även att undvika
misstag eller att behöva göra om installationen.
På markytan eller nergrävd?
Landroids begränsningskabel är utformad för att ligga på gräsmattan. Redan från första dagen är den nästan osynlig, och på ett par
veckor har den uppslukats av gräsmattan. Om du vill gräva ner kabeln rekommenderar vi att du först lägger ut den med märlor och testar
att installationen fungerar genom att köra Landroid längs gräsmattans omkrets. På så sätt kan du lätt kontrollera allting, och vid behov
ändra layouten innan du gräver ner kabeln. För att kabeln ska avge en god signal ska den inte grävas ner mer än ett par centimeter under
markytan.
Planera för laddstationen
Det är till laddstationen som Landroid återvänder när batteriet behöver laddas. Laddstationen är dessutom parkeringsplatsen där
gräsklipparen vilar sig mellan sina rundor.
Välj en lämplig plats för den, och tänk på att:
• den behöver anslutas till elnätet och ska därför inte placeras längre än 10 meter från närmaste eluttag.
• läget helst vara skuggigt, eftersom batterier och laddare inte gillar att överhettas.
• stationen måste placeras på en plan yta för att dockningen ska fungera på ett bra sätt.
• placering i närheten av vattenspridare ska undvikas.
Inspektera
gräsmattan
och planera
installationen
Lägg ut
begränsnings-
kabeln
Ladda din
Landroid.
Testa och bli
klippklar
Anslut
ladd-
stationen till
elnätet
Installera
laddstationen
SV
Komma igång
11
Du kan placera laddstationen på gräsmattan eller på en hård yta, till exempel en trädgårdsgång, förutsatt att gräsmattan och den fasta
ytan ligger på samma nivå (inga trappsteg).
För att Landroid ska kunna rulla upp på laddstationen behöver du p11-ha en raksträcka på minst 80 centimeter framför den. På utfartssidan
behövs en raksträcka på minst 30 centimeter om gräsklipparen sedan ska svänga till vänster (fig. 1). Om den istället ska svänga till höger
behövs ingen raksträcka efter utfarten (fig. 2).
Checklista för laddstationen:
eluttag ska finnas inom räckhåll
skuggigt läge
raksträcka vid infarten, och vid behov även vid utfarten
plan mark
ingen vattenspridare i närheten
Planera för begränsningskabeln
Kabeln måste placeras på ett visst avstånd från kanten av gräsmattan. Avståndet beror på vad som finns intill kanten på den andra sidan.
Gräsmattan kan p11-ha områden med olika gränstyper:
1. Om gräsmattan gränsar till ett trappsteg ska kabeln placeras 26 centimeter från kanten.
2. Om gräsmattan gränsar till en trädgårdsgång som ligger på samma nivå ska kabeln placeras 10 centimeter från kanten.
3. Om gräsmattan gränsar till ett område med grus ska kabeln placeras 26 centimeter från kanten, eftersom Landroids hjul kan slira i
gruset.
Om gräsmattan gränsar till en gräsmatta på en granntomt där en annan robotgräsklippare används ska kabeln placeras 1 meter från
grannens kabel för att undvika störningsrisk.
80cm30cm
1
80cm
2
26cm 10cm 26cm
SV
Komma igång
12
Identifiera förbjudna områden
Du vill ju inte att din robotgräsklippare ska meja ner blommor, dyka ner i fiskdammen eller trasa sönder trädrötter som sticker upp ur
marken. Identifiera de förbjudna områdena och omringa dem med begränsningskabeln, så att Landroid inte kan nå dem.
Begränsningskabeln läggs som en sammanhängande slinga vars båda ändar är anslutna till laddstationen. Därför måste du dra kabeln
från kanten till området som du vill skydda, omringa detta område och sedan dra kabeln tillbaka till kanten så som visas i fig. 1.
Om de områden som ska omringas ligger långt från gräsmattans kant, eller om du vill skydda flera områden och trädrötter, är denna
metod tidskrävande.
Ett bra alternativ är då att köpa Landroid-tillvalet Off-Limits. Med det digitala staketet Off-Limits kan du enkelt skydda områden
utan att behöva avgränsa dem med kabelslingan (fig. 2). Det digitala staketet Off-Limits fungerar också utmärkt när du vill skydda
säsongsbetonad utrustning (till exempel studsmattor) eller ändra gräsmattans utformning utan att behöva dra om kabelslingan.
Identifiera hinder
Med sin hindersensor hanterar Landroid fasta hinder som träd, möbler och liknande, som därmed inte behöver omringas med kabeln.
Om din gräsmatta har ett flertal hinder och träd som står tätt rekommenderar vi att du köper Landroid-tillvalet ACS, ett intelligent anti-
krocksystem med ultraljudssensorer som får din Landroid att navigera runt hindren på autopilot istället för att köra in i dem.
2
1
begränsningskabel
digitalt staket
INSPEKTERA GRÄSMATTAN
Landroid är utformad för att kunna klippa även de mest komplicerade gräsmattorna. Inspektera gräsmattan så att du är förberedd och
kan installera begränsningskabeln utan problem.
SV
Komma igång
13
DAGS ATT KAVLA UPP ÄRMARNA. NÄR DET ÄR KLART KAN DU TA DET LUGNT!
Nu när du har planerat installationen i detalj kan du skrida till verket. Innan du börjar är det en bra idé att köra en sista runda med din
gamla gräsklippare för att jämna till gräset och underlätta installationen.
Installera laddstationen på den utvalda platsen
• Fäst laddstationen vid marken med de bifogade skruvarna och dra åt dem med insexnyckeln (fig. 1).
• Om du placerar laddstationen på en hård yta ska du använda pluggar (medföljer inte) när du skruvar fast den.
Anslut begränsningskabelns ena ände till laddstationen.
• Skala av isoleringen på änden av kabeln med en sax (fig. 2).
• Öppna plastluckan och sätt in den avskalade änden i den vänstra klämman, som är röd (fig. 3).
• Dra kabeln igenom ledaren på laddstationen, som visas i fig. 3.
1
OUT
3
2
Lägg begränsningskabeln runt gräsmattan.
• Mät avståndet från kabeln till kanten med den bifogade avståndsmätaren.
• Om det finns ett trappsteg vid kanten av gräsmattan ska kabeln dras 26 centimeter från det (fig. 4).
• Om det inte finns något trappsteg kan kabeln dras 10 centimeter från kanten (fig. 5).
26cm
26 cm
10 cm
10,2 inch.
4 cm
4
10cm
26 cm
10 cm
10,2 inch.
4 cm
5
SV
Komma igång
14
Fästa kabeln vid marken med märlor
• Placera ut märlorna med cirka 80 centimeters mellanrum (fig. 6).
• Kontrollera att kabeln alltid ligger tätt mot marken (fig. 7).
Omringa eventuella områden som ska skyddas.
• Skydda rabatter, dammar, trädrötter och andra områden genom att omringa dem med begränsningskabeln.
• Dra kabeln vinkelrätt från kanten till området som ska skyddas.
• Omringa området med kabeln och håll ett avstånd på 26 centimeter.
• Lägg alltid ut kabeln medsols, annars kommer gräsklipparen att köra in i det omringade området.
• Dra kabeln tillbaka till kanten samma väg.
80cm
80cm
80cm
6
7
8
Med vinkellinjal: skapa perfekta 90-gradiga vinklar ut mot gräsmattan.
Om det finns 90-gradiga hörn ut mot gräsmattan kan du använda vinkellinjalen för att hjälpa Landroid göra perfekta vändningar (och
undvika risken att Landroid stöter emot ett hinder i utkanten av gräsmattan under denna manöver).
26cm
26cm
26cm
9
SV
Komma igång
15
Stänga slingan
När du har lagt kabeln runt hela gräsmattan är du tillbaka vid laddstationen igen.
• För in kabeln genom ledaren på laddstationen och upp till klämman (fig. 10).
• Klipp bort överflödig kabel och skala av isoleringen från kabeländen med en sax.
• För in den avskalade änden i den högra klämman, som är svart.
Avslutande steg
Den tråkiga delen är avklarad! Nu återstår bara några steg till:
• Anslut laddstationen till eluttaget (fig. 11).
• Om allt är i sin ordning lyser LED-lampan med grönt sken
• Om något är fel med slingan, till exempel om kabeln är trasig eller en kabelände inte är ordentligt fastklämd, lyser LED-lampan med rött
sken. Kontrollera att allt är som det ska. Om problemet kvarstår hittar du information i avsnittet med de vanligaste frågorna.
• Öppna Landroids bakre del och sätt in PowerShare-batteriet i facket så att det klickar fast (fig. 12).
IN
10
11
CLICK!
12
SV
Komma igång
16
I Landroid-kartongen medföljer två små, vattentäta ledningsskarvar för begränsningskabeln. De kan användas i följande fall:
• Gräsmattans omkrets är så lång att du behöver extra begränsningskabel för att kunna lägga ut hela slingan. Begränsningskabeln får
inte vara längre än 350 meter, vilket motsvarar en maximala omkretsen.
• Begränsningskabeln råkar skäras av och du behöver laga den.
• Du vill förändra trädgården och behöver justera den ursprungliga kabeldragningen.
Ledningsskarvarna är vattentäta och erbjuder optimal elanslutning.
• För in kabeländarna i två av de tre hålen i ledningsskarven (vilka två spelar ingen roll). Kabeländarna behöver inte skalas av.
• För in kabeländarna helt tills båda är synliga på den andra sidan av ledningsskarven.
• Tryck ihop ledningsskarven ordentligt med en tång.
Observera: vi rekommenderar inte att begränsningskabeln skarvas ihop med isoleringstejp eller anslutningsplint. Efter en tid kan
jordfuktigheten få kabeln att oxidera så att den slutar fungera.
Skarva begränsningskabeln
• Sätt Landroid på laddning och se till att den har god kontakt med laddstationen (fig. 13). LED-lampan ska blinka med grönt sken, och
när batteriet är fulladdat lyser den med fast grönt sken.
Låt Landroid stå på laddning ett tag. Medan robotgräsklipparen laddas kan du ta en välförtjänt rast, läsa igenom de följande
anvisningarna och ansluta Landroid till ditt WiFi-nätverk.
13
SV
Komma igång
17
Bekanta dig med kontrollpanelen
Landroids kontrollpanel har en minimalistisk utformning som rymmer de viktigaste funktionerna.
Med den kostnadsfria Landroid-appen får du tillgång till fler funktioner via din smartmobil.
NU KOMMER DEN ROLIGA DELEN!
STARTA LANDROID FÖR FÖRSTA GÅNGEN.
Starta Landroid
• Placera Landroid inom kabelslingan.
• Tryck på På/Av-knappen tills Välkommen visas på skärmen.
• Därefter ombes du att ange PIN-koden.
• Ange den förvalda PIN-koden AAAA genom att trycka på tangenten ↑ (A) fyra gånger.
• Skärmen visar PIN-kod OK.
• Tryck på START och sedan på OK. Landroid börjar klippa gräset.
• Du kan när som helst stoppa Landroid genom att trycka på STOP.
• För att dirigera Landroid till laddstationen trycker du på Hem och sedan på OK.
Ändra PIN-kod
För att bättre kunna skydda din Landroid kan du ändra den förvalda PIN-koden till en egen.
• Starta Landroid och lås upp gräsklipparen genom att ange den förvalda PIN-koden.
• Tryck på → (D).
• Välj hänglåsikonen med navigeringsknapparna → och ← och tryck sedan på OK.
• Skärmen visar Byt PIN-kod. Tryck på OK för att göra ändringen.
• Skärmen visar Gammal PIN-kod. Ange den förvalda PIN-koden AAAA .
START
OK
A
BC D
Mon 11/07 00:00
Work done today
Charging 50%
NAVIGERA:
upp/ner och bakåt/framåt
genom menyer. Ange PIN-kod
STRÖM
På/Av
OK: bekräfta
valt alternativ
START: börja klippa/
återställ
BatteristatusVeckodag och datum
WiFi-signalstyrkaTid
BAKÅT: backa ett steg
till föregående meny
HEM: dirigera Landroid
till laddstationen
STOP
SV
Komma igång
18
• Skärmen visar Ny PIN-kod att upprepa den nya PIN-koden.
• Om de båda inmatningarna överensstämmer visas en bekräftelse på skärmen.
Viktigt
Skriv ner PIN-koden och förvara den på ett säkert ställe. För extra säkerhet kan du registrera din Landroid och din egen PIN-kod på
Worx-webbplatsen. Där är den i säkert förvar, och du kan alltid hitta den under Min Landroid på webbplatsen.
Observera att du inte kan använda din Landroid utan PIN-koden. För att skydda Landroid så mycket som möjligt finns det ingen
möjlighet för någon annan att återställa PIN-koden som du har valt. Inte ens auktoriserade servicecenter kan ändra den.
Om du skulle vilja sälja din Landroid måste du återställa den förvalda PIN-koden AAAA eller ge den nya ägaren din egen PIN-kod.
Om du lämnar in din Landroid på ett servicecenter måste du informera dem om din PIN-kod.
Ändra språkinställningen
Landroid har språket som talas i landet där du köpte den förinställt. Om du vill byta språk följer du dessa steg:
• Starta Landroid och ange PIN-koden.
• Tryck på → (D) för att visa menyn på skärmen.
• Välj kugghjulsikonen med navigationstangenterna och bekräfta med OK-knappen.
• Överst i listan Allmänna inställningar hittar du Språk.
• Tryck på OK för att välja.
• Scrolla neråt i menyn och välj ditt språk.
• Tryck på OK för att bekräfta.
SV
Komma igång
19
Varför ska jag ansluta min Landroid?
Landroid är en IoT-enhet (IoT står för “sakernas internet”). För att kunna utnyttja din Landroid fullt ut och hålla den ständigt uppdaterad
med den senaste programvaran måste du ansluta den till internet via ditt WiFi-nätverk eller använda tillvalet Find My Landroid.
INNAN DU STARTAR
ANSLUTA LANDROID TILL INTERNET
1. Ladda ner appen
Ladda först ner den kostnadsfria Landroid-appen. Skaffa den från appbutikerna för Android (4.4.2 eller senare) eller Apple (iOS 11
eller senare).
2. Se till att du har:
• tillgång till ditt WiFi-nätverkslösenord.
• Landroids serienummer, som du hittar på etiketten under gräsklipparens bakre huv.
Om du inte vill skriva in det 20-siffriga serienumret kan du scanna QR-koden med kameran på din smartmobil.
Etikett och QR-kod
Ladda ner appen
1
Kontrollera att du har
det
WiFi-lösenord och
serienummer
som krävs.
2
Kontrollera dina
WiFi-
inställningar.
3
> >
GET IT ON
Available on the
SV
Komma igång
20
3. Kontrollera dina WiFi- inställningar
• Landroid fungerar med en WiFi-signal på 2,4 GHz.
• Kontrollera att din Landroid finns i samma routermiljö som din smartmobil.
• Kontrollera att avståndet mellan din Landroid, smartmobilen och routern är så kort som möjligt vid anslutningen.
SÅ ANSLUTER DU LANDROID TILL INTERNET
Skaffa appen och följ dessa instruktioner.
Registrera ditt konto genom att
ange ditt användarnamn och
lösenord, eller genom att logga in
via Facebook eller Google.
1. Registrera ditt konto. 2. Ange din Landroids
serienummer.
3. Välj anslutning.
Registrera din Landroid genom att
ange serienumret manuellt eller
genom att scanna QR-koden.
Välj ditt WiFi-nätverk, eller anslut
Landroid via tillvalen Find My
Landroid eller RadioLink.
Tips: när Landroid klipper en del av gräsmattan där WiFi-signalen är svag eller obefintlig kommer instruktioner som skickas från appen
inte att utföras förrän Landroid återvänder till ett område med tillräckligt god signal.
Om inte hela gräsmattan har WiFi-täckning kan du fundera på att köpa Landroid-tillvalet RadioLink, som utökar signalens räckvidd med
upp till 500 meter.
Alternativt kan du köpa tillvalet Find My Landroid, som förutom att ansluta gräsklipparen till internet via det inbyggda SIM-kortet även ger
dig möjlighet att spåra den om den skulle bli stulen.
SV
Komma igång
21
LANDROID-APPEN
MER ÄN BARA EN FJÄRRKONTROLL
Tro inte att den bara är en fjärrkontroll. Appen är en väsentlig del av Worx Landroids avancerade ekosystem, som bygger på molntjänster
och artificiell intelligens.
Med anslutningen har Landroid åtkomst via molnet till sina unika automatiska schemalagda instruktioner och kan ladda ner den senast
programvaran för att optimera sin prestanda.
Tack vare appens funktion för förstärkt verklighet kan du mäta
gräsmattans exakta område. Du gör det lätt genom att ta en promenad
längs gräsmattans omkrets.
Du kan använda appen till att ladda upp information om vilken typ
av gräs, jord och bevattning din gräsmatta har. I kombination med
väderdata och information om gräsmattans storlek kan vår molntjänst
använda dessa uppgifter för att skräddarsy din Landroids klippschema
så att det matchar gräsets växttakt – varje dag.
Med appen kan du dessutom se statistik över vad din Landroid har
åstadkommit.
Om du någon gång skulle behöva lämna in din Landroid på service kan
du även öppna ett serviceärende via appen.
Appen meddelar också när ny programvara som
Landroid kan ladda ner automatiskt finns tillgänglig.
SV
Komma igång
22
Undvik hinder med smarta ultraljudssensorer.
• Konventionella robotgräsklippare är blinda. De krockar med olika föremål och kan lätt försvinna. Dagliga krockar kan även skada dina
träd, växter och trädgårdsmöbler. En Landroid som är utrustad med tillvalet ACS undviker allt detta: den undviker hindren med lätthet.
• Landroid använder samma typ av ultraljudssensorer som finns i fordon för att upptäcka hinder. Med denna medvetenhet om hindren
styr Landroids autopilotteknik förbi dem.
Ge enkla instruktioner med hjälp av röststyrning istället för att trycka på knappar.
• Röststyrda personliga assistenter som Amazons Alexa eller Google Assistant fungerar bara med internetanslutning. Därför har vi
utvecklat en avancerad röststyrning som fungerar utan internet.
• Med tillvalet Voice Control behöver du bara trycka på den stora röda stoppknappen, så ställer Landroid enkla frågor till dig. Beroende
på ditt svar utför Landroid det du vill. Så enkelt är det.
Med tillvalet Off Limits kan delar av din gräsmatta avgränsas utan att omringas av begränsningskabeln.
• Med detta tillval kan du förenkla Landroid-installationen, eftersom du då slipper omringa förbjudna områden på gräsmattan med be
gränsningskabeln.
• Tillvalet passar utmärkt även när du tillfälligt vill avgränsa delar av gräsmattan, till exempel för studsmattor och annan säsongsberoende
utrustning.
• Du kan förstås också göra en permanent förändring av gräsmattan utan att dra om den ursprungliga begränsningskabeln.
Stöldskydda din Landroid med hjälp av GPS i kombination med en mobilsignal. Tack vare sitt mobilläge innebär detta tillbehör även att
WiFi eller RadioLink inte behöver ständig internetanslutning.
• Om din Landroid flyttas utanför sitt virtuella staket får du omedelbart ett meddelande i din smartmobil via Landroid-appen. Du kommer
då att kunna låsa robotgräsklipparen och spåra den. GPS-modulen fungerar även om huvudbatteriet tas bort.
• Find My Landroid möjliggör anslutning med sitt SIM-kort (multi-IMSI) som fungerar med en mängd olika telefonoperatörer och ser till att
signalen alltid är så bra som möjligt.
Vanliga privata WiFi-nätverk brukar täcka bara en del av hela trädgården – detta löser RadioLink. Detta tillval skapar en bombsäker
anslutning med en räckvidd på hela 500 meter från din WiFi-router.
• Utnyttja hela den kapacitet som din Landroids avancerade artificiella intelligens erbjuder, med hjälp av konstant internetanslutning
genom tillvalet RadioLink.
KONFIGURERA LANDROID
EFTER DINA SPECIFIKA BEHOV
Du kan utrusta din Landroid-modell med fem unika tillval som kan optimera gräsklipparens prestanda, så att den passar just din trädgård
och just dina behov. Här följer en snabb översikt – mer information hittar du på vår webbplats.
SV
Underhåll
23
UNDERHÅLL
Din Landroid jobbar hårt och behöver rengöras och kontrolleras då och då. Detta avsnitt i bruksanvisningen hjälper dig att hålla din
Landroid i gott skick, så att den håller i åratal utan problem. Så här sköter du om din Landroid:
BEHÅLL SKÄRPAN
Landroid klipper inte gräset som andra gräsklippare. Knivarna är rakbladsvassa på två sidor och roterar i båda riktningarna för maximal
klippkapacitet.
• Knivskivan roterar slumpmässigt medsols eller motsols så att eggen på vardera sidan används, vilket innebär att knivarna inte behöver
bytas så ofta.
• Varje kniv behåller skärpan i upp till 2 månader när daglig klippning är inprogrammerad.
• Kontrollera alltid knivarna och byt dem om hack eller andra skador finns.
• När knivarna är slöa och uttjänta ska de bytas ut mot de extraknivar som medföljer din Landroid.
Extraknivar hittar du också hos din närmaste Landroid-återförsäljare.
VARNING! Före rengöring, justering eller byte av knivar måste Landroid stängas AV och batteriet tas bort. Använd alltid skyddshandskar.
Byta knivar
Avlägsna batteriet (fig. 1) och vänd försiktigt på Landroid (fig. 2).
Lossa skruvarna från knivarna med en skruvmejsel (fig. 3–4)
11 2
3 4
SV
Underhåll
24
Skruva fast de nya knivarna ordentligt (fig. 5–6).
Sätt tillbaka batteriet (fig. 7).
6 5
7
Observera: När du byter knivar, se till att byta ut SAMTLIGA knivar.
• Använd alltid nya skruvar när du fäster knivarna. Detta är viktigt för att knivarna ska sitta fast och för att balansera knivskivan. Om du
inte använder nya skruvar kan det leda till allvarlig skada.
• Viktigt: När en kniv har skruvats fast på knivskivan ska du kontrollera att kniven kan rotera fritt.
RENGÖRING
Din Landroid ska rengöras regelbundet. Detta bidrar till att hålla den i gott skick, och särskilt viktigt är att ta bort jord, skräp och
gräsavlagringar. Stäng av din Landroid innan du rengör den. För extra säkerhet ska du även ta bort batteriet.
VARNING! ANVÄND INTE vattenslang eller högtryckstvätt, och utsätt inte heller på annat sätt din Landroid för rinnande vatten. Vatten
från en högtryckstvätt kan tränga igenom tätningarna och skada elektronik och mekaniska delar.
Rengöra det övre chassit
• Rengör genom att spreja vatten med en sprejflaska. Använda inga lösnings- eller polermedel.
• Avlägsna smuts med en borste eller en ren trasa.
Rengöra undersidan
• Vänd Landroid upp och ner.
• Ta bort skräp och gräsklipp med en borste.
• Var försiktig och vidrör inte knivarna med händerna. Använd skyddshandskar.
• Rengör knivskiva, chassi och framhjul noga med en mjuk borste eller en fuktig trasa.
SV
Underhåll
25
• Snurra på knivskivan och kontrollera att den roterar fritt. Ta bort alla eventuella blockeringar. Ta bort ansamlat skräp så att det inte orsa
kar sprickor i knivskivan. Även den tunnaste spricka påverkar prestandan vid klippningen.
• Kontrollera att knivarna snurrar fritt kring skruvarna som de är fastsatta med. Ta bort alla eventuella blockeringar.
Rengör drivhjulen.
• Avlägsna lera från hjulen med en borste, så att de kan få ett bra grepp.
Rengöra laddstiften
• Rengör kontaktstiften på laddstationen och laddningsremsorna på Landroid med en trasa.
• Avlägsna regelbundet gräsavlagringar och skräp som kan finnas kring kontaktstiften och laddningsremsorna så att Landroid
alltid kan laddas.
LADDNING
Landroids hjärta är Li-jonbatteriet Worx Powershare 20 V.
• För korrekt hantering av batteriet ska det vara fulladdat och förvaras på en sval och torr plats mellan -20 och 60 °C.
• Den rekommenderade driftstemperaturen för Landroid är 0–55 °C.
• Livslängden för Landroids batteri beror på hur många timmar det används och hur länge det används per dag under
klippningssäsongen.
Batteriunderhåll vid förvaring
• Landroid kan laddas manuellt utan begränsningskabeln.
• Anslut laddstationen till ett lämpligt eluttag. Den gröna lampan på laddstationen tänds.
• Se till att Landroid är avstängd och docka den manuellt till laddstationen.
• Den gröna lampan på laddstationen börjar blinka när laddningen av Landroid startar.
• När batteriet är fulladdat lyser lampan med ett fast grönt sken.
VINTERFÖRVARING
Även om Landroid är utformad och byggd för att klara de svåraste väderförhållandena rekommenderar vi starkt att du förvarar den i ett
uthus eller garage över vintern. Förbereda Landroid för vintervilan:
• Rengör den noga.
• Se till att batteriet är fulladdat.
• Stäng av strömmen.
När våren kommer
När det är dags för Landroid att börja jobba igen ska du göra följande kontroller:
• Uppdatera tid och datum via appen.
• Om du upptäcker några tecken på oxidering på laddkontakterna på Landroid och laddstationen ska du rengöra dem med
finkornigt sandpapper.
• Landroids batteri ska vara fulladdat innan gräsklipparen tas i drift.
UPPDATERA
Landroid förbättras ständigt och nya programvaruversioner tillhandahålls gratis. Håll alltid Landroids programvara uppdaterad så att du
kan utnyttja din gräsklippare till fullo.
Trådlösa uppdateringar (OTA)
Om din Landroid är ansluten till ditt WiFi-nätverk blir du meddelad via appen när ny programvara finns tillgänglig. När du har bekräftat
sker uppdateringen automatiskt och trådlöst.
SV
Underhåll
26
Kontrollera vilken programvaruversion du har
Programvaruversionen visas alltid till vänster på skärmen när du startar din Landroid. Du kan även kontrollera vilken programvara din
Landroid har via appen
eller i menyn Allmänna inställningar .
• Tryck på OK för att välja kugghjulsikonen.
• Scrolla i menyn med nedåtpilen (B) och välj alternativet ’Diagnos’.
• Tryck på OK så visas programvaruversionen.
Manuella uppdateringar
• Även om din Landroid inte är ansluten till ditt WiFi-nätverk kan du uppdatera till den senaste programvaruversionen via ett USB-minne.
• Besök Worx Landroid-webbplatsen regelbundet och kolla om någon ny version är tillgänglig. Om du prenumererar på Landroids
nyhetsmejl får du veta när en ny version är tillgänglig.
• Ladda ner den senaste programvaruversionen från vår webbplats.
• Packa upp filen i din dator.
• Ta ett tomt, FAT32-formaterat USB-minne.
• Spara den uppackade Landroid-programvaran på USB-minnet.
• Placera Landroid på en stabil, plan yta.
• Stäng av Landroid.
• Lokalisera USB-porten, som sitter på baksidan av Landroid. Placeringen visas på sida 7 i denna bruksanvisning.
• Stick in USB-minnet i porten.
• Placera Landroid på gräsmattan igen, inom arbetsområdet som ringas in av kabelslingan.
• Starta Landroid.
• Utan att lyfta upp Landroid tar du ut USB-minnet i enlighet med informationen på skärmen.
• Uppdateringen startar automatiskt och kan ta ett litet tag. Landroid startar om automatiskt när uppdateringen är klar.
OBSERVERA: om Landroid inte befinner sig innanför kabelslingan visas meddelandet ’Utanför arbetsområde! Tryck på ”START”
för att återställa’. Kontrollera att Landroid befinner sig innanför kabelslingan innan den startas om.
Ver: 3.40 Date: 20/02/2019
WELCOME
WR143E
S/N: 201830198511000001F5
Model: WR143E
Fw version: 3.40
Diagnose Info 1/10
SV
Snabbhjälp
27
LANDROIDS KONTROLLPANEL
Avancerade funktioner via det inbyggda gränssnittet
Trots den minimalistiska designen kan du ställa in flera avancerade funktioner via den inbyggda kontrollpanelen.
För bästa användarupplevelse rekommenderar vi ändå att du använder den kostnadsfria Landroid-appen istället, med tanke på appens mer
omfattande och intuitiva gränssnitt.
START
OK
A
BC D
Mon 11/07 00:00
Work done today
Charging 50%
NAVIGERA:
upp/ner och bakåt/framåt
genom menyer. Ange PIN-kod
STRÖM
På/Av
OK: bekräfta
valt alternativ
START: börja klippa/
återställ
BatteristatusVeckodag och datum
WiFi-signalstyrkaTid
BAKÅT: backa ett steg
till föregående meny
HEM: dirigera Landroid
till laddstationen
Välj önskat tidsformat – 24 eller 12 timmar (AM/PM)
• Starta Landroid och ange PIN-koden.
• Tryck på → (D) för att visa menyn på skärmen.
• Välj kugghjulsikonen med navigationstangenterna och bekräfta med OK-knappen.
• Scrolla ner till ’Tidsformat’ med tangenterna ↑(A) och ↓(B). Tryck på OK för att bekräfta.
• Välj mellan ’24 timmar’ och ’12 timmar’ med tangenterna ↑(A) och ↓(B).
• Tryck på OK för att bekräfta ditt val.
Välj önskat datumformat.
• Starta Landroid och ange PIN-koden.
• Tryck på → (D) för att visa menyn på skärmen.
• Välj kugghjulsikonen med navigationstangenterna och bekräfta med OK-knappen.
• Scrolla ner till ’Datumformat’ med tangenterna ↑(A) och ↓(B). Tryck på OK för att bekräfta.
• Välj mellan dessa tre alternativ: ÅÅÅÅ/MM/DD, DD/MM/ÅÅÅÅ och MM/DD/ÅÅÅÅ med tangenterna ↑(A) och ↓(B).
• Tryck på OK för att bekräfta ditt val.
Inställning av datum och tid
• Starta Landroid och ange PIN-koden.
• Tryck på tangenten → (D) för att visa menyn på skärmen.
• Välj kugghjulsikonen med navigationstangenterna och bekräfta med OK-knappen.
• Scrolla ner till ’Ställ in datum och tid’ med tangenterna ↑(A) och ↓(B). Tryck på OK för att bekräfta.
• Datum markeras.
• När du trycker på OK markeras den första siffran.
• Använd tangenterna ↑(A) och ↓(B) för att ändra den markerade siffran.
• Använd tangenterna ←(C) och →(D) för att välja andra siffror i datumet.
• Använd tangenterna ↑(A) och ↓(B) för att ange ett nytt värde.
• Tryck på OK för att bekräfta datumet.
• Gå vidare till tidsinställningen med tangenten ↓(B). Tiden markeras. Tryck på OK för att välja.
• Ställ in tiden på samma sätt som du ställde in datumet. Tryck på OK för att bekräfta.
• Nu har du ställt in tid och datum.
SV
Snabbhjälp
28
JUSTERA KLIPPTIDEN
Landroid skapar ett eget automatiskt schema och väljer arbetstid baserat på gräsmattans storlek och andra faktorer. Vi rekommenderar
att du inte justerar dessa inställningar manuellt. Om du ändå vill justera klipptiden manuellt kan du göra det på tre sätt.
2. Justera arbetstidsprocenten via Landroids kontrollpanel
Beroende på gräsets växttakt vill du kanske att Landroid ska jobba lite hårdare eller ta det lite lugnare. Du kan justera arbetstiden i
procentsteg, och då kommer Landroid automatiskt att beräkna arbetstiden på nytt.
• Starta gräsklipparen och ange PIN-koden.
• Tryck på tangenten ↑(A) eller ↓(B) för att justera arbetstiden i steg om 10 %.
• Landroid kommer nu automatiskt att räkna ut en ny arbetstid.
3. Justera varje enskild dag
Landroid är förinställd att starta kl. 09.00 varje dag, men detta kan justeras. Så här gör du:
• Starta Landroid och ange PIN-koden.
• Tryck på tangenten → (D).
• Scrolla fram till klockans ikon med tangenterna ←(C) och → (D) och tryck på OK för att bekräfta.
• Nu befinner du dig i menyn ’Arbetstid’.
• Välj ’Auto-arbetstid’ och tryck på OK.
• Ange gräsmattans storlek i m
2
genom att scrolla med tangenterna ↑(A) och ↓(B) och välja rätt storlek.
• Tryck på bakåt-tangenten för att återvända till menyn ’Arbetstid’.
• Nu väljer du alternativet ’Anpassa arbetstid’ och trycker på OK.
• Veckans dagar visas med arbetstiden i timmar och minuter.
• Välj en veckodag och tryck på OK.
• En arbetstidsmeny visas för den dagen.
• Tryck på OK så börjar siffrorna som visar tiden att blinka.
• Ange en ny starttid i timmar och minuter genom att trycka på tangenterna ←(C) och →(D). Du kan ändra timme eller minut med
tangenterna ↑(A) och ↓(B).
• Välj sedan en ny stopptid i timmar och minuter. Tryck därefter på OK för att bekräfta.
• Den totala arbetstiden för den dagen uppdateras, baserat på tiderna för start och stopp som
du har angett.
• För att ändra starttiden för veckans övriga dagar går du tillbaka till den föregående menyn, “customize work time”, och
upprepar stegen ovan.
Observera att alla arbetstidsanpassningar som du eventuellt har programmerat tidigare kommer att återställas om du
väljer ’Auto-arbetstid’.
1. Använd appen och följ de enkla menyerna på skärmen.
Working time adjust
10
SV
Snabbhjälp
29
Ändra regnfördröjning
Om du bor i ett område med stora regnmängder kan det vara en fördel att justera regnfördröjningen så att Landroid kan klippa när gräset
är vått. Så här ändrar du detta:
• Starta Landroid och ange PIN-koden.
• Tryck på tangenten → (D) och sedan på OK för att välja kugghjulsikonen i menyn “General settings”.
• Från menyn “General Settings” går du till alternativet ’Startfördröjning regn’ genom att trycka på tangenten ↓(B) och sedan på OK.
• Du ska nu se den förinställda regnfördröjningen på 180 minuter. Tryck på OK för att ändra den.
• Du kan använda tangenterna ←(C) och →(D) för att välja siffrorna och ↑(A) och ↓(B) för att öka eller minska regnfördröjningen.
• För att helt ta bort regnfördröjningen väljer du 000 minuter.
• Tryck sedan på bakåt-knappen för att avsluta.
Ställa in olika zoner
Landroid är utformad för att ge komplexa gräsmattor en jämn klippning. Ibland kan du ändå behöva justera arbetstiden för varje enskild
zon. För att ställa in denna funktion måste du först ange trädgårdens olika zoner (högst 4 zoner). Sedan kan du justera arbetstiden i var
och en av dem. Så här anger du zonerna:
• När du börjar ska Landroid stå i laddstationen.
• Starta Landroid och ange PIN-koden.
• Tryck på tangenten → (D) och välj klockans ikon. Tryck sedan på OK för att bekräfta.
• Nu befinner du dig i menyn ’Arbetstid’.
• Scrolla ner till alternativet ’Definiera zoner’. Tryck på OK.
• Du kan välja upp till 4 zoner.
• Välj hur många zoner du vill ha och tryck på OK.
• Nu blir du ombedd att trycka på START för att ställa in zonen.
• Så snart du har tryckt på START kommer gräsklipparen att börja röra sig längs kabeln.
• Tryck på STOP när Landroid når zonen som du vill markera som Zon 1.
• Spara ditt val genom att välja YES.
• Tryck på START för att Landroid ska fortsätta, och tryck sedan på STOP när den når Zon 2.
• Upprepa stegen ovan om du behöver ange fler zoner.
Anpassa arbetszoner
För att anpassa arbetstiden i varje zon:
• Starta Landroid och ange PIN-koden.
• Tryck på tangenten → (D).
• Scrolla med tangenten →(D) till klockans ikon och tryck på OK för att bekräfta.
• Nu befinner du dig i menyn “working time”.
• Scrolla med tangenten ↓(B) ner till ‘Justera arbetstid’ och tryck på OK.
• Numrerade zoner visas.
• För Zon 1 uppmanas du att ange arbetsområdet i m
2
samt zonens arbetstidsprocent.
• Använd tangenterna ↑(A) och ↓(B) för att ange arbetsområdet i m
2
och tryck sedan på OK.
• Markören flyttas då till arbetstidsprocenten.
• Här kan du justera procenten.
• Sedan kan du scrolla vidare till nästa zon med tangenterna ←(C) och →(D) för att justera storlek och arbetstid för Zon 2.
• Tryck sedan på bakåt-knappen för att avsluta.
• Observera att det sammanlagda procenttalet för alla zonerna måste vara 100%.
Zone 2: 50%
Zone 1:
001m
001m
% Work:
% Work: 50%
Working time adjust
SV
Snabbhjälp
31
FELMEDDELANDEN
Ibland blir det fel. Lyckligtvis är Landroid smart nog att meddela dig om ett problem skulle uppstå, så att du kan åtgärda det. Om du är
osäker kan du besöka vår webbplats, där du hittar informativa videor och ytterligare support.
MEDDELANDE ORSAK ÅTGÄRD
Utanför arbetsområde! Tryck på ”START”
för att återställa.
Landroid kan inte upptäcka signalen
från begränsningskabeln.
1. Om Landroid befinner sig utanför sitt
arbetsområde: stäng av strömmen,
flytta in gräsklipparen i arbetsområdet,
slå på strömmen och tryck på START.
2. Om Landroid befinner sig i sitt
arbetsområde ska du kontrollera om
LED-lampan på laddstationen lyser
med fast grönt sken. Om lampan är
röd, kontrollera att begränsningskabeln
är ordentligt ansluten till laddstationen
och att laddstationen är ansluten till ett
lämpligt eluttag.
Om alla anslutningar är korrekta
sitter begränsningskabelns ändar fel i
klämmorna och måste byta plats med
varandra.
FEL PIN-KOD! Försök igen Fel PIN-kod har angetts. Ange korrekt PIN-kod eller ställ in din
PIN-kod igen.
Fel på bladmotor! Tryck på ”START” för
att återställa.
Knivskivan blockeras av ett föremål, till
exempel en kvist.
Stäng av strömmen.
Vänd Landroid upp och ner och
kontrollera att ingenting hindrar
knivskivan från att rotera. Ta bort alla
eventuella blockeringar.
Vänd Landroid rätt igen.
Slå på strömmen. Tryck på START.
Kniven är överbelastad av tjockt och tätt
gräs.
Stäng av strömmen.
Flytta Landroid till ett område med kort
gräs, eller justera klipphöjden till en
högre inställning.
Slå på strömmen. Tryck på START.
Fel på hjulmotor! Tryck på ”START” för att
återställa.
Hjulmotorn är av någon anledning
blockerad.
Stäng av strömmen och flytta Landroid
till ett område som är fritt från hinder.
Slå på strömmen. Tryck på START.
Om felmeddelandet fortfarande visas,
stäng av strömmen. Vänd Landroid
upp och ner och kontrollera att inget
hindrar hjulen från att snurra.
Ta bort eventuella hinder, vänd Landroid
rätt igen och slå på strömmen.
SV
Snabbhjälp
32
Upp och ned! Tryck på ”START” för att
återställa.
Detta kan ha inträffat om
Landroid befunnit sig på en sluttande
yta som fått den att hamna upp och ner.
Vänd Landroid rätt igen och ta bort alla
eventuella hinder som kan ha fått
Landroid att hamna upp och ner.
Gräsklipparen har fastnat! Tryck på
”START” för att återställa.
Landroid sitter fast. Stäng av strömmen.
Flytta Landroid till en del av gräsmattan
som är fri från hinder och slå sedan på
strömmen. Tryck på START.
Om felmeddelandet fortfarande visas:
stäng av strömmen och vänd Landroid
upp och ner. Kontrollera att inget hindrar
hjulen från att snurra.
Ta bort alla eventuella blockeringar, vänd
Landroid rätt igen och slå på strömmen.
Gräsklipparen lyft! Tryck på ”START” för
att återställa.
Landroid har lyfts upp. Stäng av strömmen.
Flytta Landroid till ett område som är fritt
från hinder och slå på strömmen. Tryck
på START.
Om felmeddelandet fortfarande visas:
stäng av strömmen och vänd Landroid
upp och ner. Kontrollera om det finns
något som kan ha fått Landroid att lyftas
upp.
Ta bort eventuella föremål, vänd
Landroid rätt igen och slå på strömmen.
Batterispänningen är för låg! byt batteri. Batteriet är tomt. Stäng av Landroid och ställ den på
laddstationen. “Nödladdning” visas och
laddningen startar.
Om batterifelet kvarstår är batteriet
skadat och behöver bytas.
Kabel saknas! Tryck på ”START” för att
återställa.
Gräsklipparen kan inte upptäcka
signalen från begränsningskabeln.
Om LED-lampan lyser med rött sken,
kontrollera att begränsningskabeln är
ordentligt ansluten till klämmorna på
laddstationen.
Om problemet kvarstår, kontrollera att
begränsningskabeln inte har skadats.
Batteritemperaturen är utanför
intervallet! vänta.
Temperaturen är för hög (över 55 °C) vid
laddningen.
Placera laddstationen på en skuggig
plats eller vänta tills temperaturen har
sjunkit.
SV
Snabbhjälp
33
Hittar ej laddningsstation! Tryck på
”START” för att återställa.
Begränsningskabeln är för lång (över
350 meter), eller också är gräsklippa-
rens batteri för svagt för att den ska
kunna återvända till laddstationen.
Flytta Landroid till laddstationen.
Gräsklipparen är låst! ring service
för att åtgärda
När låsfunktionen ’Lock Function’ är
aktiverad och Landroid inte tagit emot
någon signal från din WiFi-router på 3
dagar låses gräsklipparen för säkerhets
skull.
Detta kan bero på att din router har blivit
strömlös eller att du har bytt WiFi-router
eller nätverksleverantör.
Återanslut Landroid till WiFi-nätverket
som den ursprungligen parades ihop
med.
Om detta inte är möjligt, kontakta
kundtjänst.
NOTERINGAR
• Innan du slår på strömmen ska du alltid kontrollera att Landroid befinner sig inom sitt arbetsområde. I annat fall visas meddelandet
’Utanför arbetsområde! Tryck på ”START” för att återställa’. Detta meddelande visas även när Landroid befinner sig delvis men inte
helt inom arbetsområdet.
• Om du av någon anledning, t.ex. en grillfest eller lekande barn, vill parkera Landroid på laddstationen: tryck på Hem och sedan på OK.
Landroid kommer att återvända till laddstationen och stanna där. Observera att Landroid nu kommer att vänta till nästa schemalagda
klippning. Om du vill starta den innan dess, tryck på START och sedan på OK.
• Om ett fel inträffar upprepade gånger på samma del av gräsmattan kan du ha problem med begränsningskabeln. Se
installationsanvisningarna och kontrollera att installationen är korrekt.
• Om din gräsmatta är uppdelad i två separata områden som förbinds av en korridor som är mindre än 1 meter bred och ett av
områdena inte har någon laddstation, måste du manuellt flytta Landroid till laddstationen när batteriet blir tomt.
• Om Landroid uppför sig onormalt då och då kan du göra en återställning genom att stänga av gräsklipparen och ta ur batteriet i 30
sekunder innan du startar den igen. Om problemet inte går att lösa, kontakta vår kundtjänst.
SV
Snabbhjälp
34
FELSÖKNING
Om din Landroid inte fungerar korrekt, följ felsökningsguiden nedan. Om felet kvarstår, kontakta kundtjänst.
SYMTOM ORSAK LÖSNING
LED-lampan på laddstationen tänds
inte.
Det finns ingen ström. Kontrollera att laddstationen är ordentligt
ansluten till laddaren och att laddaren är
ansluten till ett lämpligt eluttag.
Rött sken på laddstationen. Begränsningskabeln är inte ansluten. Kontrollera att begränsningskabeln
är korrekt ansluten till laddstationen.
Kontrollera att inga skador finns
på begränsningskabeln.
Landroid startar, men knivskivan snurrar
inte.
Landroid söker efter laddstationen. Detta är normalt: när Landroid behöver
laddas roterar inte knivskivan medan
gräsklipparen automatiskt söker efter
laddstationen.
Landroid vibrerar. Knivskivan är obalanserad.
Knivarna kan vara skadade.
Kontrollera knivarna och byt ut dem om
de är skadade.
Ta bort skräp och främmande föremål
från knivarna och knivskivan.
Gräset klipps ojämnt. Landroid jobbar inte tillräckligt många
timmar per dag för att klippa gräset.
Pröva att lägga till fler timmar till
klippschemat.
Klippområdet är för stort för din
Landroid-modell.
Pröva att minska storleken på
klippområdet.
Knivarna är slöa. Byt alla knivar och skruvar för att
balansera knivskivan.
Klipphöjden är för lågt inställd för
gräsets längd.
Höj klipphöjden och sänk den sedan
gradvis.
Gräs eller något föremål har snurrat in
sig i knivskivan.
Kontrollera knivskivan och ta bort
eventuellt gräs eller föremål som kan
hindra den
från att rotera.
Det finns gräsavlagringar på knivskivan
eller runt motorn.
Se till att knivskivan kan rotera fritt. Vid
behov kan du lossa knivskivan och
sedan ta bort skräpet.
Din Landroid befinner sig inom
arbetsområdet och begränsningskabeln
är ansluten, men skärmen visar ’Utanför
arbetsområde! Tryck på ”START”
för att återställa’
Begränsningskabelns ändar är felaktigt
fastklämda.
Låt kabeländarna byta plats och
återanslut dem till laddstationen.
SV
Snabbhjälp
36
Landroid kör utanför kabelslingan.
Landroid klipper inte ett område innanför
en kabelslinga.
Landroid backar eller roterar underligt i
närheten av begränsningskabeln.
Begränsningskabeln till en annan
Landroid eller någon annan typ av
robotgräsklippare finns för nära.
Se till att avståndet mellan din
begränsningskabel och grannens är
minst 1 meter.
När det är blött kan
begränsningskabelns elektriska signal
läcka där kabeln har skarvats eller
reparerats på fel sätt.
Kontrollera begränsningskabelns
skarvar. Isolera för att skapa en helt
vattensäker anslutning.
Begränsningskabelns elektriska signal
läcker på grund av trasig isolering.
Reparera skadad begränsningskabel
med de medföljande ledningsskarvarna.
Landroid halkar ut ur arbetsområdet på
väg nerför en sluttning.
Landroids drivhjul har dåligt grepp. Kontrollera att hjulen är rena och fria från
lera, så att greppet
blir så bra som möjligt.
Landroids operativsystem kraschar vid
laddning eller standby.
Fel på programvara eller skärm. Starta om Landroid.
Landroids stängs av när den dockar
med laddstationen.
Landroid laddas inte på grund av över-
hettningsskyddet och stängs av.
Placera laddstationen på en skuggig
plats eller vänta tills temperaturen har
sjunkit.
Svag anslutning. Kontrollera LED-lampan på
laddstationen.
Kontrollera anslutningen mellan
kontaktstiften på laddstationen och
laddningsremsan.
Landroid stannar upp i arbetsområdet. Det finns ett hinder i arbetsområdet. Ta bort hindret från Landroids
arbetsområde.
Klipphöjden är för lågt inställd för
gräsets längd, eller också är gräset för
tätt.
Höj klipphöjden och sänk den sedan
gradvis.
Den utökade begränsningskabeln får
inte vara längre än 350 meter, eftersom
signalproblem annars kan uppstå.
Korta ner begränsningskabeln.
Avståndet mellan gräsmattans mittpunkt
och begränsningskabeln ska inte vara
längre än 25 meter, eftersom signalen
annars kan försvagas.
Minska avståndet mellan gräsmattans
mittpunkt och begränsningskabeln så
att det inte är längre än 25 meter.
Landroid kantrar. Det finns ett sluttande hinder på
gräsmattan.
Avlägsna hindret från Landroids
arbetsområde.
SV
Snabbhjälp
37
Landroid ansluter inte till internet. Kontrollera att din router har rätt inställ-
ningar.
Se till att din router är på 2,4 GHz. Om
din router har två inställningar, aktivera
2,4 GHz-bandet.
Se till att din router är inställd på 802.11
och trådlöst blandat läge b/g/n.
Kontrollera att din router har funktionen
SSID Broadcast aktiverad när du
ansluter gräsklipparen med appen.
Du kan stänga den när anslutningen
är klar.
Se till att DHCP-funktionen är aktiverad.
Om du har bytt WiFi-nätverk måste
Landroid anslutas till det nya nätverket.
Om du har en Fritz!box-router
ska du aktivera “Allow
communication between devices in
same network” i inställningarna.
Miljöskydd
Elektronikprodukter får inte kasseras tillsammans med hushållsavfall. De ska lämnas in till återvinningscentralen. Kontakta den lokala
myndigheten eller återförsäljaren för information om återvinning.
SV
Snabbhjälp
38
TEKNISK INFORMATION
SPECIFIKATIONER WR153E WR155E
Märkspänning Max. 20 V*
Obelastat varvtal 2200/min.
Klippområde 1500 m² 2000 m²
Klippdiameter 22 cm
Klipphöjd 30–60 mm
Antal klipphöjder 4
Batterityp Litiumjon
Batterimodell WA3553.3 WA3556
Ungefärlig laddtid 70 min. 85 min.
Laddarmodell WA3762 (UK, IT, CH)
WA3751 (övriga länder)
Laddarens märkning Ingång: 100–240 V~50/60 Hz, 90 W
Utgång: 20 V, 3,0 A
Maskinvikt 9,8 kg
Skyddsklass III
App Ja
Inbyggd WLAN-modul, frekvensband 2,14 GHz–2,484 GHz
Högsta radiofrekvensstyrka hos
inbyggd WLAN-modul
802.11b: +16±2 dBm (@11 Mbps)
802.11g: +14±2 dBm (@54 Mbps)
802.11n: +13±2 dBm (@HT20, MCS7)
*Spänning uppmätt utan belastning. Initial batterispänning är högst 20 volt. Nominell spänning är 18 volt
Ljudnivå
A-viktat ljudtryck LpA = 44.3 dB (A), KpA= 1.1 dB(A)
A-viktad ljudeffekt LwA = 64.3 dB (A), KwA= 1.1 dB(A)
Produktspecifikationer
| Varumärke: | Worx |
| Kategori: | Gräsklippare |
| Modell: | Landroid L WR155E |
Behöver du hjälp?
Om du behöver hjälp med Worx Landroid L WR155E ställ en fråga nedan och andra användare kommer att svara dig
Gräsklippare Worx Manualer
11 December 2024
11 December 2024
11 December 2024
30 September 2024
22 September 2024
22 September 2024
11 September 2024
8 September 2024
7 September 2024
4 September 2024
Gräsklippare Manualer
- Garden
- Black And Decker
- Andis
- Biltema
- Baumr-AG
- Ferm
- Mountfield
- Carmen
- Skil
- Afk
- GA.MA
- Qualcast
- Greenworks
- Rapid
- MTD
Nyaste Gräsklippare Manualer
5 April 2025
2 April 2025
1 April 2025
1 April 2025
31 Mars 2025
29 Mars 2025
27 Mars 2025
27 Mars 2025
27 Mars 2025
13 Mars 2025
