Zephyr Tornado III AK8300BSX Bruksanvisning
Läs gratis den bruksanvisning för Zephyr Tornado III AK8300BSX (60 sidor) i kategorin Fläktkåpa. Guiden har ansetts hjälpsam av 10 personer och har ett genomsnittsbetyg på 4.5 stjärnor baserat på 5.5 recensioner. Har du en fråga om Zephyr Tornado III AK8300BSX eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/60
WWW.ZEPHYRONLINE.COM
JUL21.0201
Tornado II
AK8200BS
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
Tornado III
AK8300BSX (blower sold separately)
2
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
3
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information ............................................................................ 4-6
Types of Safety Warnings ................................................................... 4
General Safety ..................................................................................4-5
Operation ........................................................................................... 6
Electrical Requirements ...................................................................... 6
Federal Communication Commission Interface Statement ................. 6
List of Materials ................................................................................... 7
Installation Instructions .....................................................................8-16
Ducting Calculation Sheet .................................................................. 8
Mounting Height, Clearance, & Ducting ............................................. 9
Ducting Options .................................................................................10

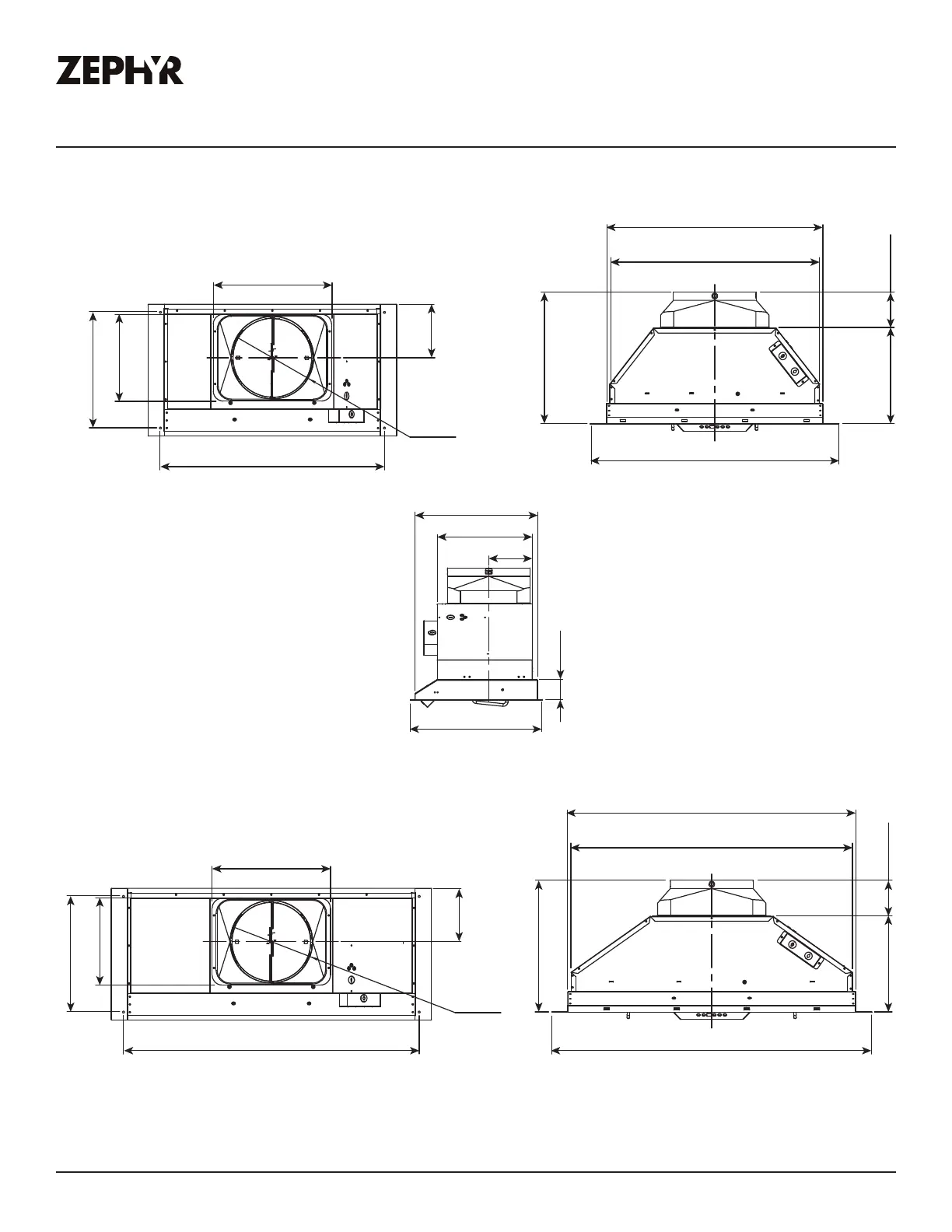

Hood Specifications ............................................................................11
Electrical Supply .................................................................................12

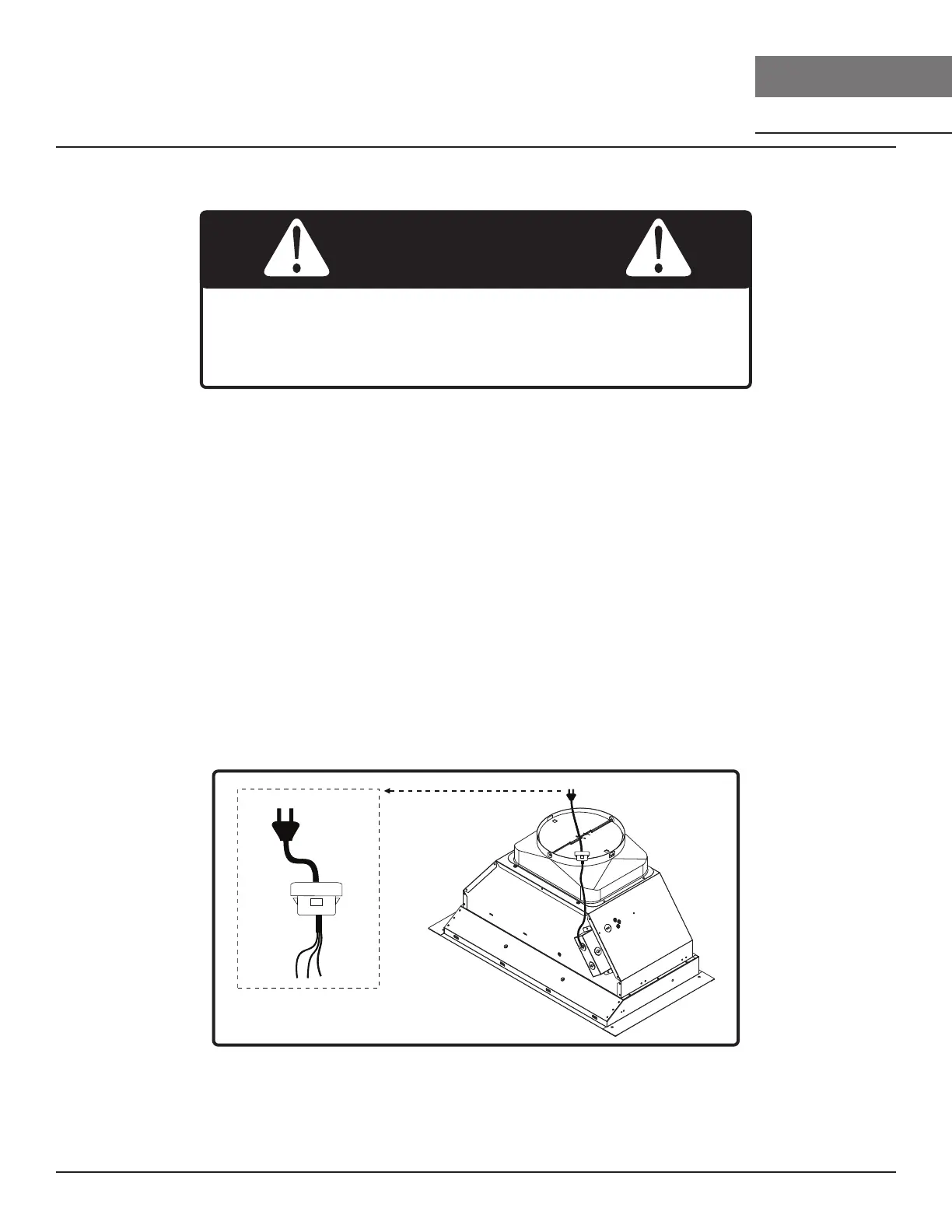

Cable Lock .........................................................................................12

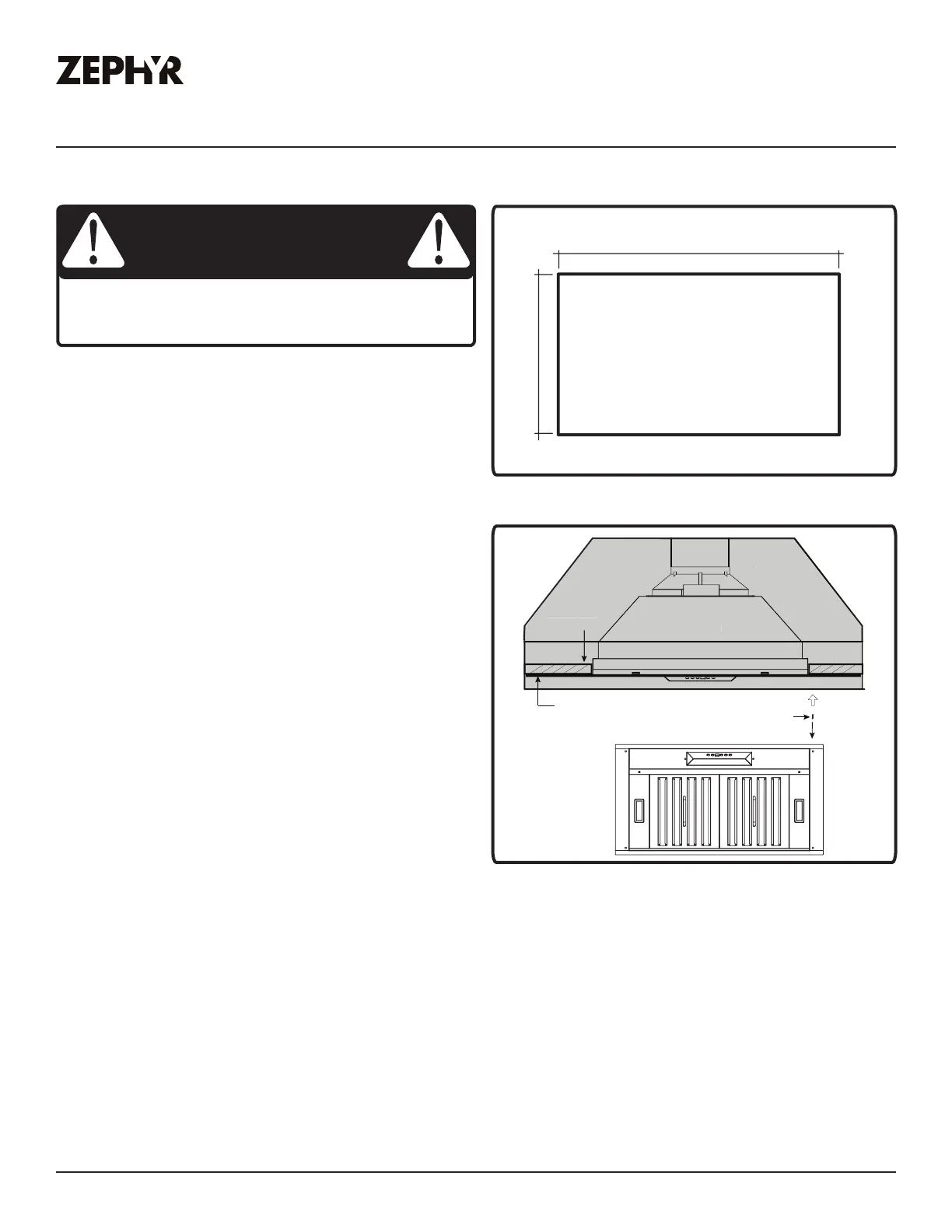

Preparation & Installation ...................................................................13

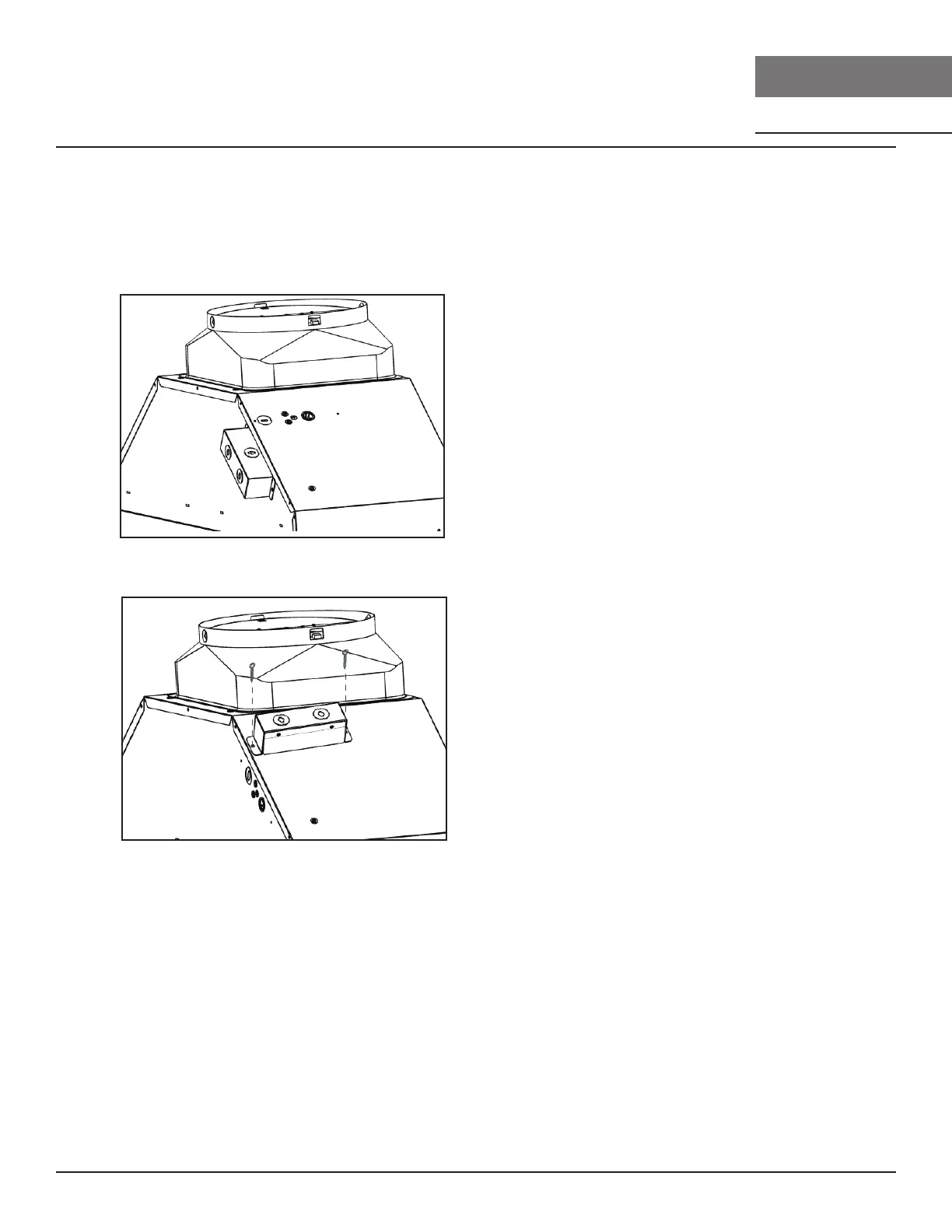

Repositioning the Electrical Box ..........................................................14

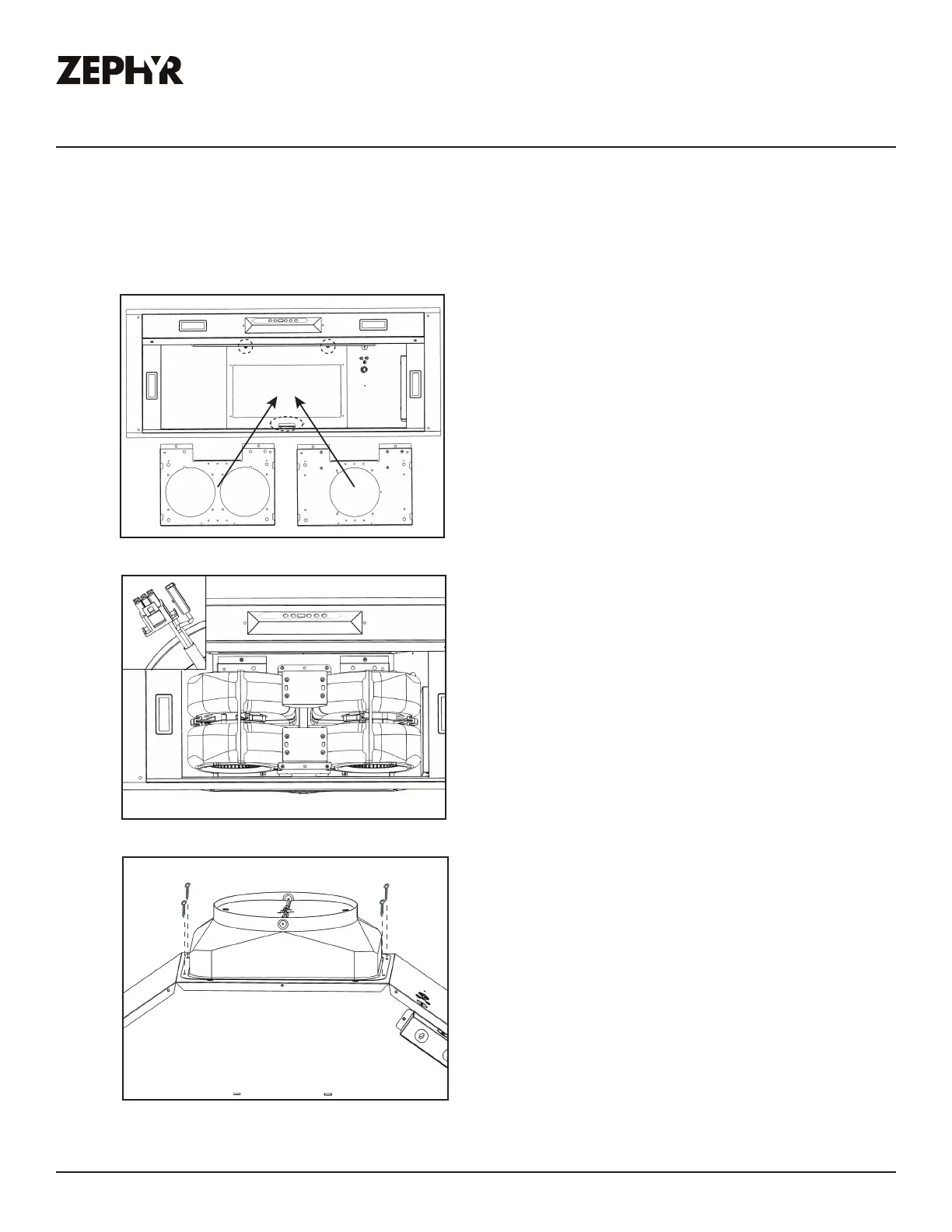

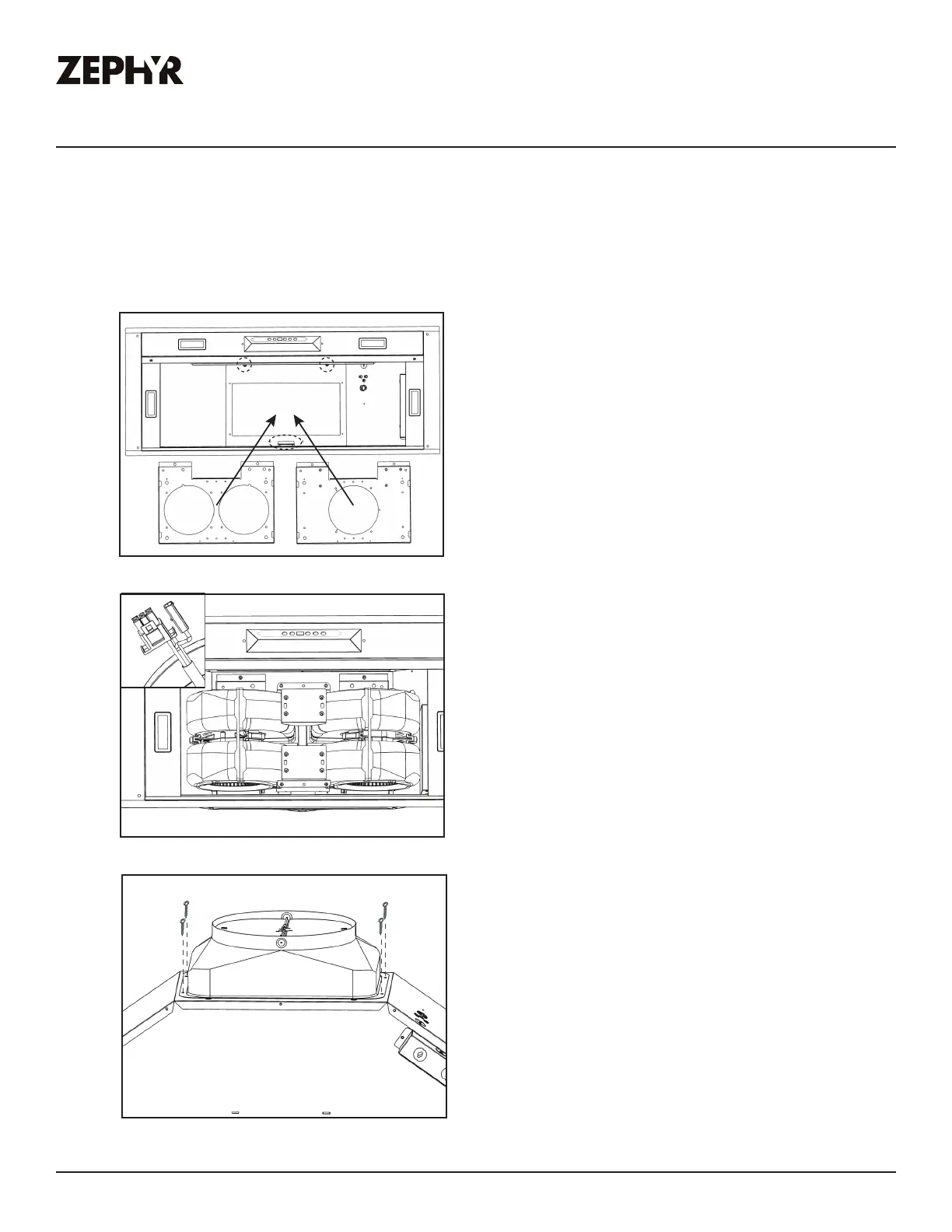

AK8300BSX Single & Dual Internal Blower Installation .........................15

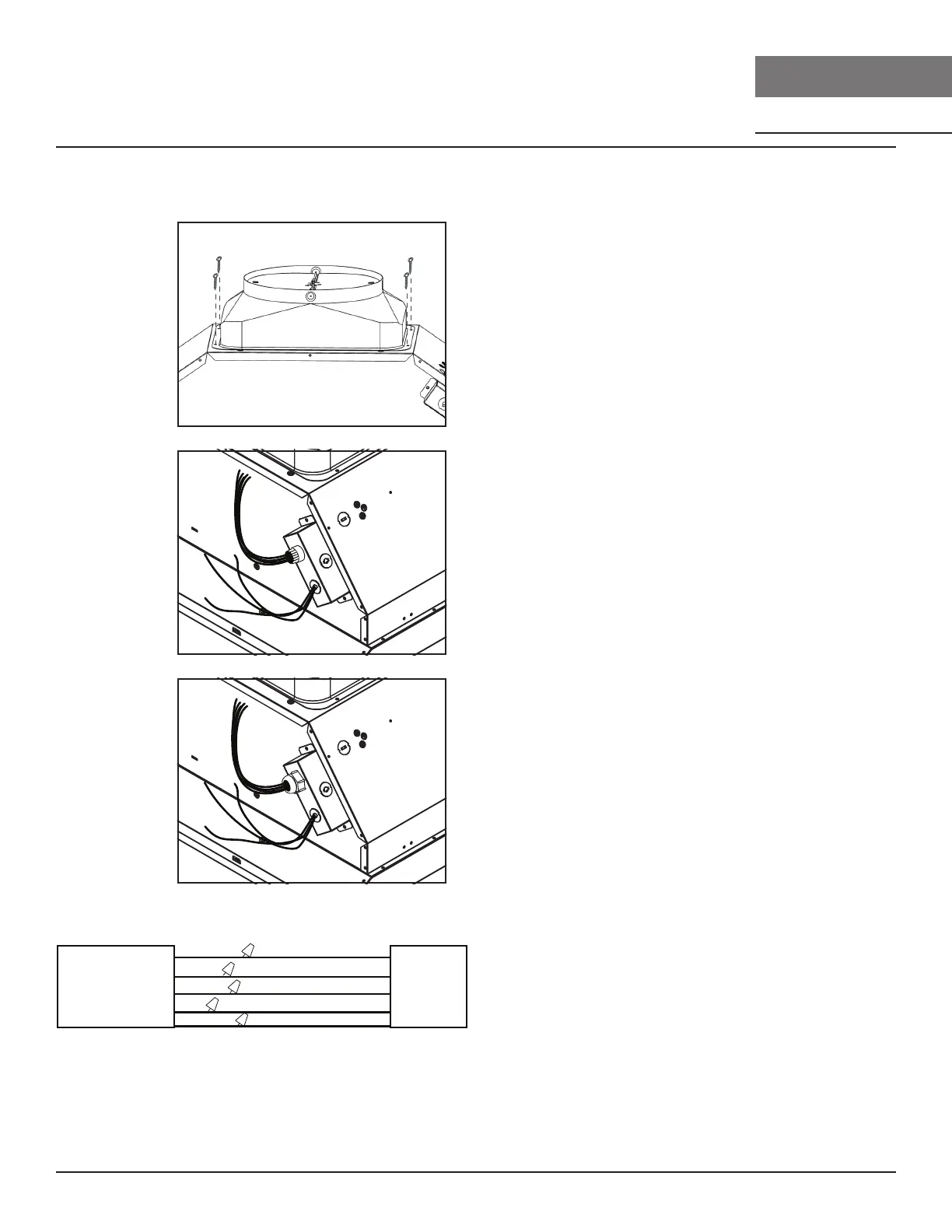

AK8300BSX Remote Blower Preparation .............................................16
Features & Controls ..........................................................................17-20

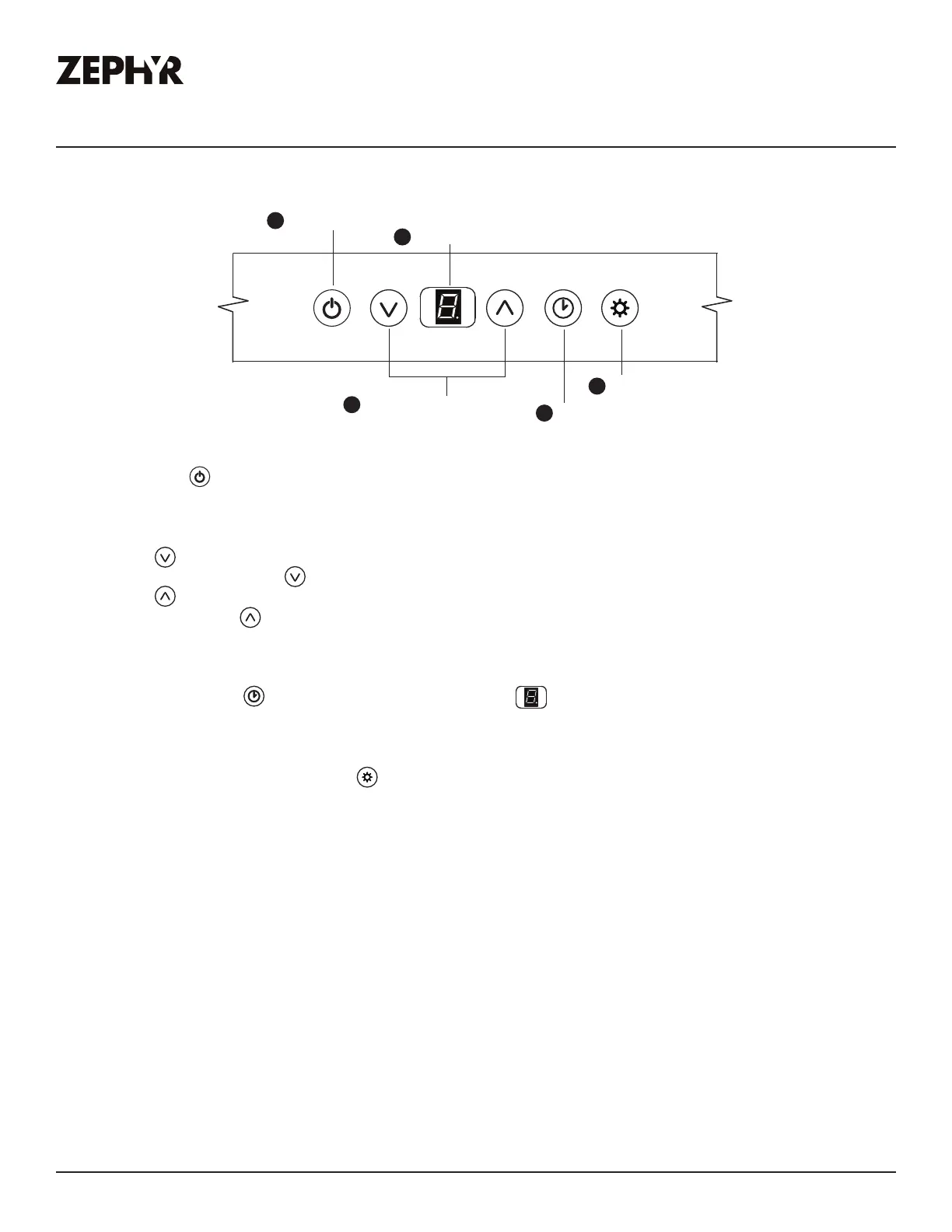

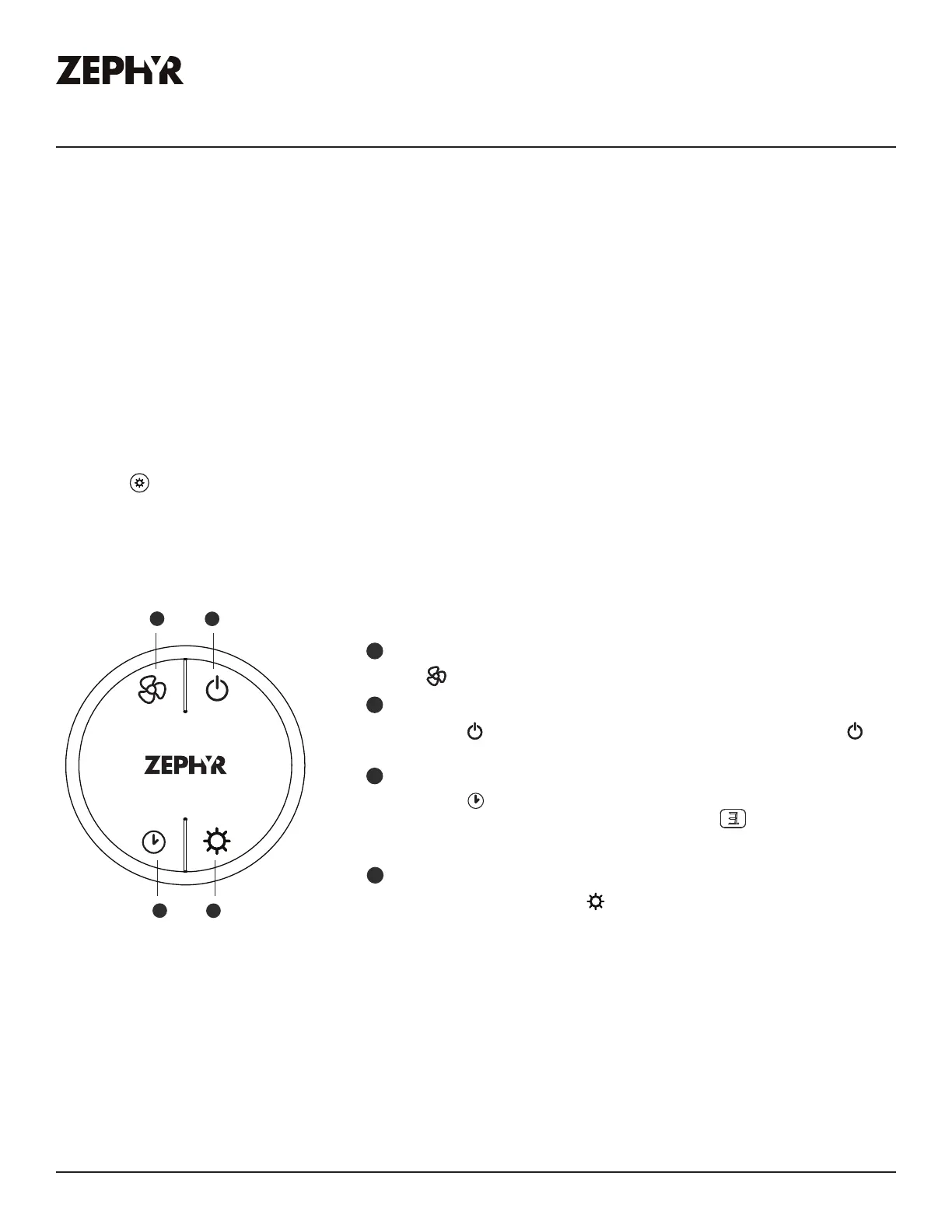

Touch Controls .................................................................................17-18

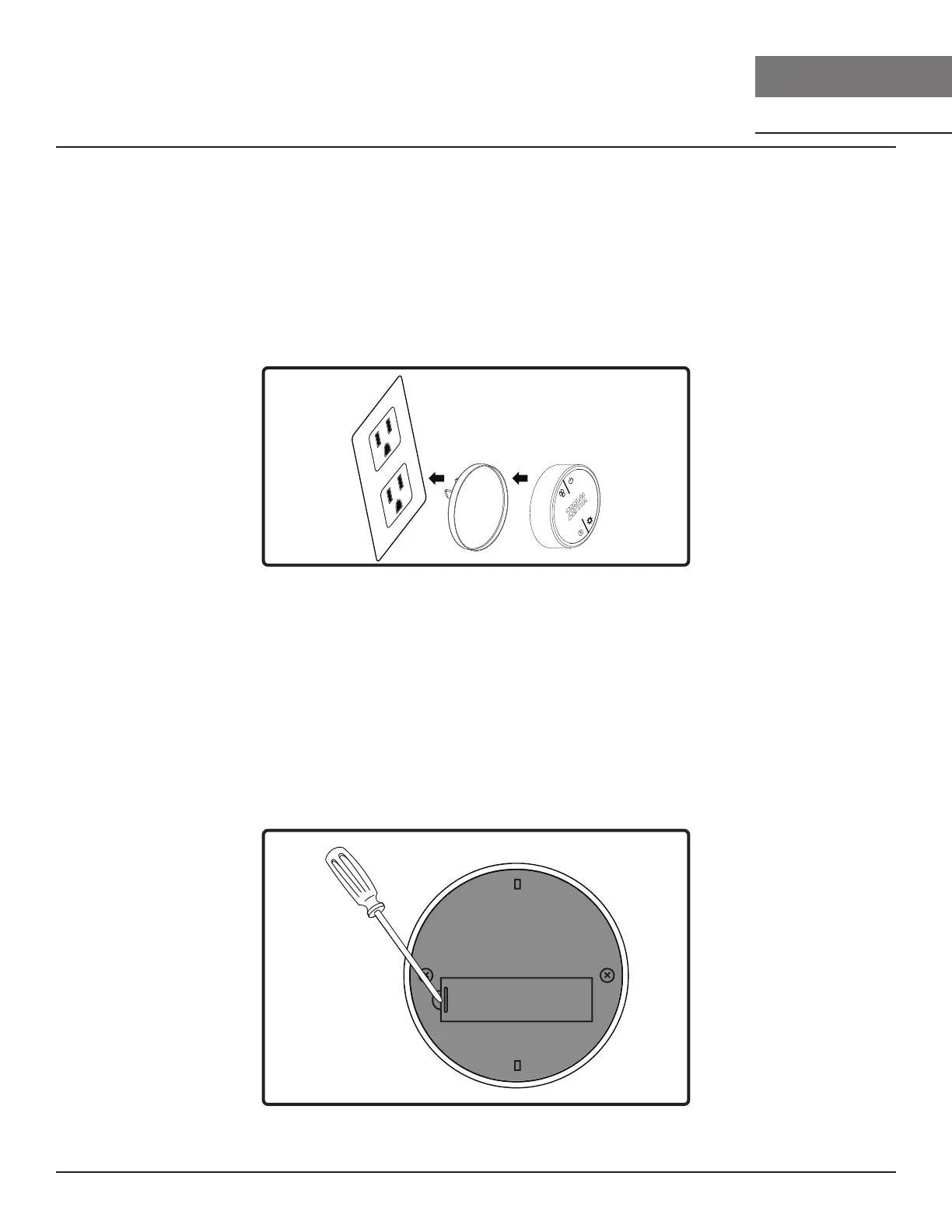

RF Remote Control ..........................................................................19-20
Maintenance ....................................................................................21-22
Hood & Filter Cleaning .....................................................................21-22
LumiLight LED ................................................................................... 22

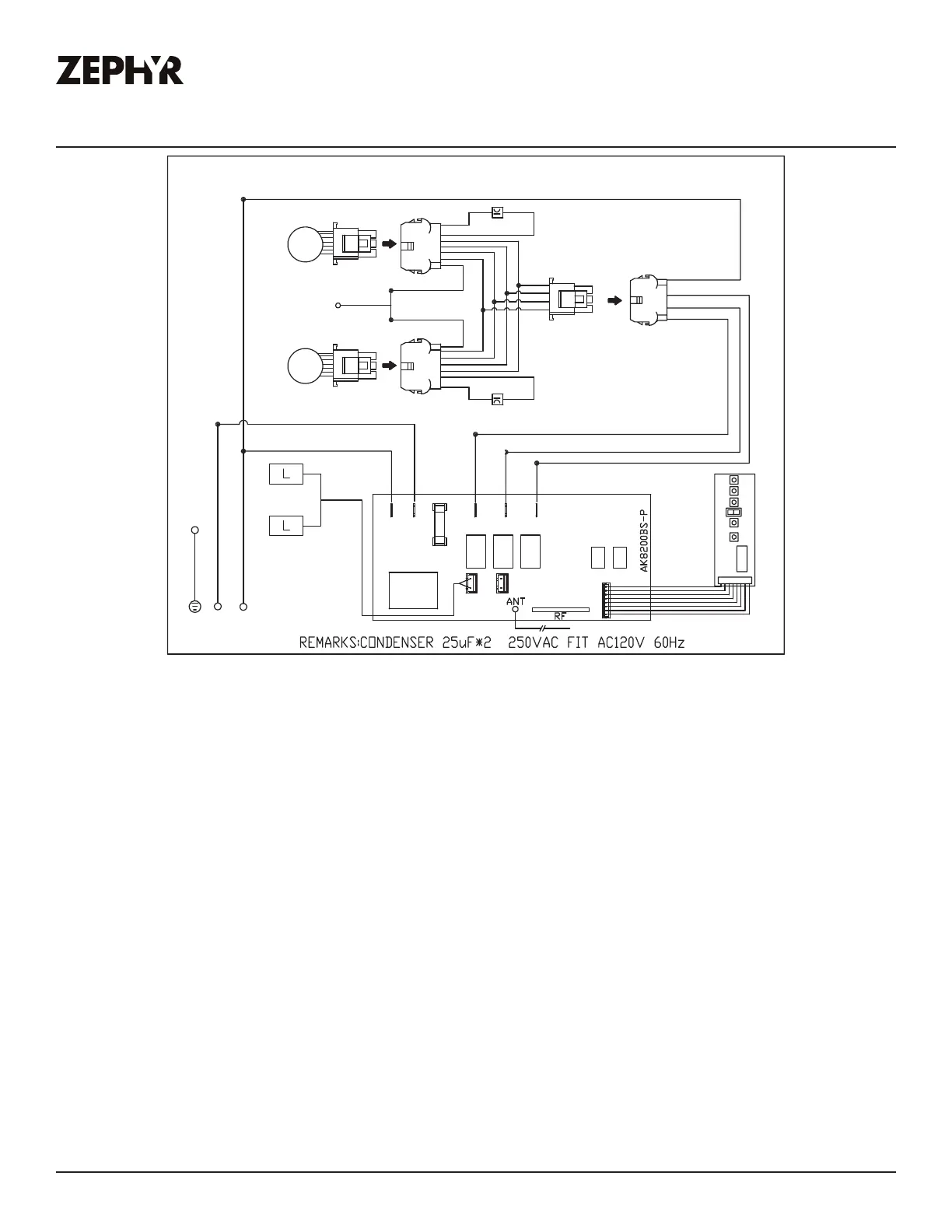

Wiring Diagram ............................................................................... 23-24
Troubleshooting............................................................................... 25-26
List of Parts & Accessories .................................................................. 27
Notes ..................................................................................................28
Limited Warranty ...............................................................................29
Product Registration ...........................................................................30
4
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this
manual for your appliance. Always read and obey all safety
messages.
This is the Safety Alert Symbol. This symbol alerts you to
potential hazards that can cause severe bodily injury or death.
All safety messages will follow the Safety Alert Symbol and either
the words “DANGER” “WARNING” or “CAUTION”
DANGER
Danger means that failure to heed this safety statement may
result in severe injury or death.
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer.
b) Before servicing or cleaning unit, switch power o at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
General Safety
WARNING
Warning means that failure to heed this safety statement
may result in extensive product damage, serious personal
injury, or death.
CAUTION
Caution means that failure to heed this safety statement
may result in minor or moderate personal injury, property or
equipment damage.
WARNING
To reduce the risk of fire or electric shock, do not use this fan
with any solid-state control device.
WARNING
CAUTION
For General Ventilating Use Only. Do Not Use To Exhaust
Hazardous Or Explosive Materials And Vapors. Take care
when using cleaning agents or detergents. Suitable for use in
household cooking area.
WARNING
WARNING - TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or
when flambeing food. (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).
c) Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
5
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
WARNING
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn o the burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE AND
CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN – You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels – a
violent steam explosion will result.
d) Use an extinguisher ONLY if:
1) You know you have a Class ABC extinguisher, and you
already know how to operate it.
2) The fire is small and contained in the area where it
started.
3) The fire department is being called.
4) You can fight the fire with your back to an exit
Based on “Kitchen Firesafety Tips” published by NFPA.
WARNING
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
CAUTION
To reduce risk of fire and to properly exhaust air outside, do
not vent exhaust air into spaces within walls, ceilings, attics,
crawl spaces, or garages.
WARNING
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes and
standards, including fire-rated construction.
b) Sucient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow the heating
equipment manufacturer’s guideline and safety standards such
as those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code
authorities.
c) When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the outdoors.
e) If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected
to a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit.
WARNING
Prop. 65 Warning for California Residents: This product may
contain chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
6
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Safety Information
Operation
Ź Always leave safety grilles and filters in place. Without these components, operating blowers could catch onto hair, fingers and
loose clothing.
Ź The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation,
maintenance and suitable use of the product. The manufacturer further declines all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to improper maintenance.
NOTE: Please check www.zephyronline.com for revisions before doing any custom work.
Electrical Requirements
Important:
Ź Observe all governing codes and ordinances.
Ź It is the customer’s responsibility to be aware of these below:
Ź To contact a qualified electrical installer.
Ź To assure that the electrical installation is adequate and in conformance with National Electrical Code, ANSI/NFPA 70 latest
edition* or CSA standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No.0-M91 - latest edition** and all local codes
and ordinances.
Ź If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path
is adequate.
Ź Do not ground to a gas pipe.
Ź Check with a qualified electrician if you are not sure the range hood is properly grounded.
Ź Do not have a fuse in the neutral or ground circuit.
Ź This appliance requires a 120V 60Hz electrical supply and connected to an individual properly grounded branch circuit protected
by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire with ground. Please also refer to Electrical Diagram
on product.
Ź A cable locking connector (not supplied) might also be required by local codes. Check with local requirements, purchase and
install appropriate connector if necessary.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
Federal Communication Commission Interface Statement
Ź This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
Ź This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one of the following
measures:
Ź Reorient or relocate the receiving antenna.
Ź Increase the separation between the equipment and receiver.
Ź Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
Ź Consult the dealer or an experienced radio/TV technician for help.
READ AND SAVE THESE INSTRUCTIONS
7
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
List of Materials
M4 x 8 (4)
Wire Caps (3)
M4 x 1” (4)
RF Remote Control (1) Remote Holder (1)
Parts Not Supplied
Ducting, conduit and all installation tools
Cable locking connector (if required by local codes)
Single internal blower (CBI-290C, CBI-390A, CBI-600A) - AK8300BSX only
Dual internal blower (PBI-1100B) - AK8300BSX only
External blower (CBE-1000) - AK8300BSX only
In-line blower (PBN-1000A) - AK8300BSX only
Optional stainless steel hood liner (AK08xxAS)
Parts Supplied (AK8200BS)
Quantity Part
1 Insert hood
2 Pro bae filters
2 LumiLight LED, 6W (pre-installed)
1 Dual internal blower (pre-installed)
1 10” round adapter w/ damper
1 RF remote control
1 Hardware package
Parts Supplied (AK8300BSX)
Quantity Part
1 Insert hood
3 Pro bae filters
4 LumiLight LED, 6W (pre-installed)
1 Single blower mounting plate
1 Remote blower wiring harness
1 10” round adapter w/ damper
1 RF remote control
1 Hardware package
10
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Installation Instructions

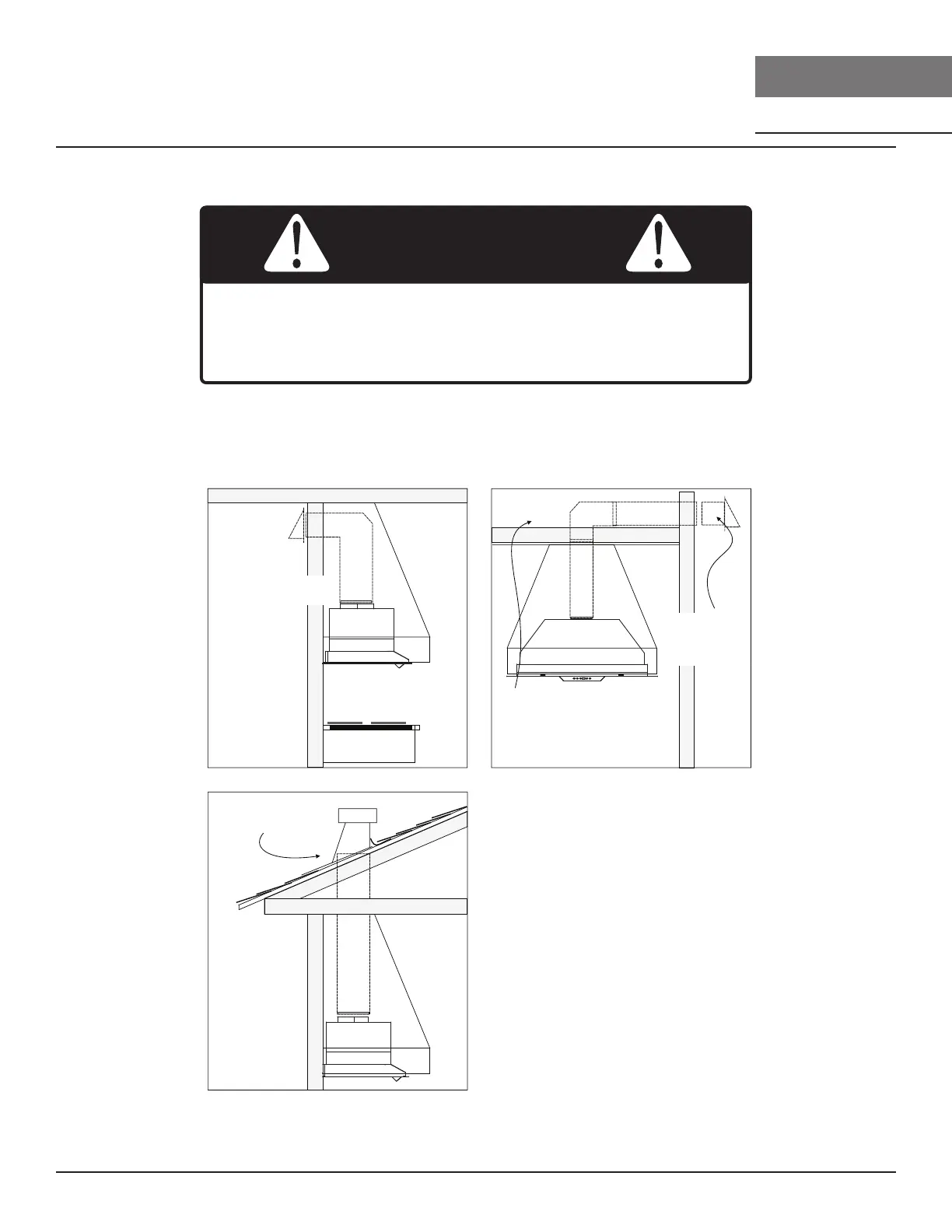

Ducting Options
Ź Use single wall rigid metal ductwork only.
Ź Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or Duct
Tape.
Fire Hazard: NEVER exhaust air or terminate ductwork into
spaces between walls, crawl spaces, ceilings, attics, or garages.
All exhaust must be ducted to the outside, unless using the
recirculating option.
WARNING
Sot or crawl space
Roof Pitch w/
Flashing & Cap
side wall cap
w/ gravity damper
side wall cap
w/ gravity
damper
11
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Ů
5-1/4”
11-7/16”
14-11/16”
2-1/2”
15-13/16”
9-15/16”
10-3/8”
14-3/16”
13-7/8”
6-3/8”
35-7/16” 38-3/8”
C/L
C/L
33-3/4”
34-1/2”
4-5/16”
11-1/2”
15-13/16”
9-15/16”
25-1/8”
25-15/16”
10-3/8”
14-3/16”
13-7/8”
26-7/8”
6-3/8”
C/L
C/L
4-5/16”
11-1/2”
15-13/16”
29-3/16”
AK8200BS
Top
AK8200BS
Front
AK8300BSX
Top
AK8300BSX
Front
AK8200BS & AK8300BSX
Side
12
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Installation Instructions
Electrical Supply
Electrical wiring must be done by qualified person(s) in
accordance with all applicable codes and standards. Turn o
electrical power at service entrance before wiring.
WARNING
For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not
use extension cord or adapter plug with this appliance.
Follow national electrical codes or prevailing local codes and ordinances.
This appliance requires a 120V 60Hz electrical supply, and connected to an individual, properly
grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring
must be 2 wire w/ ground. Please also refer to the Electrical Diagram labeled on product.
Cable Lock
A cable locking connector (not supplied) might be required by local codes. Check with local
requirements and codes, purchase and install appropriate connector if necessary. (FIG. A)
Cable Lock
FIG. A
15
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
AK8300BSX Single & Dual Internal Blower Installation
1. Position blower plate over the
bracket inside the back of the
hood and pivot up. Secure the
plate to insert with (2) 3/16x3/8”
screws. If using single blower,
replace current blower plate with
the single blower mounting plate.
2. Connect both 6 pin male
connectors from blower wiring
to both 6 pin female connectors
in the insert. For single blower,
connect 9 pin to 6 pin adapter
cable. The 9 pin end connects
to the blower, and the 6 pin end
connects to the hood.
Multiple blowers are compatible with AK8300BSX only. CBI-290C, CBI-390A, and CBI-600A are single
internal blowers and PBI-1100B is a dual internal blower. For remote blower preparation instructions,
turn to page 16.
Dual Blower Bracket
Single Blower Bracket
OR
3. Single Blower - Connect 6” round
ductwork to blower collar.
Dual Blower - Place 10” round
adapter on top of insert and
secure it with (4) M4x8 screws.
Connect 10” round ductwork to
8” round adapter.
16
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Installation Instructions
AK8300BSX Remote Blower Preparation
1. Place 10” round adapter on top
of insert and secure it with (4)
M4x8 screws. Connect 10” round
ductwork to 10” round adapter.
2. Install threaded end of remote
blower wiring through external
blower wiring knock out locked in
junction box on top of insert.
3. Place cap over threaded end of
remote blower wiring and secure
by turning clockwise. Connect 6
pin male connector from blower
wiring to 6 pin female connector
in the insert.
4. Secure green ground wire from
remote blower wiring to ground
screw located inside the insert.
CBE-1000 / PBN-1000A: WIRING DIAGRAM
White (common)
Black (high)
Blue (med)
Red (low)
Green (ground)
Remote Blower
Wiring Box
(hood)
Junction Box
(Remote Blower)
NOTE: For instructions on installing remote blowers, please refer to the CBE-1000 or PBN-1000A
manuals included in the blower packaging and on our website: www.zephyronline.com
17
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
1. Blower On/O
By pressing the blower is switched on and o. When switched on, the blower starts up on speed level 1.
2. Speed Selection
- Press to decrease fan speed. 3, 2, 1.
- If fan is on Speed 1 and is pressed, the fan will power o.
- Press to increase fan speed. Fan On, 1, 2, 3.
- If hood is o and is pressed, the fan will turn on speed 1.
3. Delay O
This feature is used for programmed shut down of blower 5 minutes after the function is activated. Press
once, a dot flashes in the lower right side of display indicating the function is on. The blower will
completely shut down after 5 minutes.
4. Lights Low/Medium/High/O
Switch lights on to low by pressing once, press a second time for medium, press a third time for high
and again to shut o lights.
5. Display Window
The display window indicates speed levels and features such as bae filter clean reminder, delay o and
clean air indicator.
Lights Low/Medium/High/O
5 Min Delay O
Display (speed level, delay o, filter clean)
Adjust 3 Speed Levels
Blower On/O
1
2
3
4
5
Touch Controls
18
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Features & Controls
Touch Controls
Bae Filter Clean Reminder
A set of bae filters are fitted by the factory, these bae filters are intended to filter
out residue from cooking. The filters need not be replaced on a regular basis but are
required to be kept clean. The Bae Filter Clean reminder function in the microproces-
sor will automatically indicate by a flashing when the bae filters need to be
cleaned after every 60 hours of use. Filters can be cleaned by hand with non-abrasive
soap or in a dishwasher. Heavily soiled filters should also be soaked in grease cutting
detergent prior to cleaning.
Bae Filter Clean Indicator
When flashes on the display, the bae
filters needo be cleaned. This will occur
after every 60 hours of use.
Reset the filter clean reminder timer after
filters are cleaned and re-installed. With
hood o, press and hold for approxi-
mately 5 seconds until on display
disappears . The filter clean reminder
function is now reset and a new 60 hours
elapse cycle is initiated.
Clean Filters
display < F > flashes
hold 5 sec. display from < F > to < >
To Reset
hold 3 sec. display from < A > to < >
To Disable
hold 3 sec.
To Enable
display < A > flashes
Clean Air Indicator
While Clean Air is active, the display will
alternate between , , , .
After 10 minutes of Clean Air operation, the
blower will power o and the 4 hour timer
will reset.
If the blower speed is changed while the
Clean Air Function is in use, the cycle will be
interrupted and the timer will reset after.
Clean Air Function
Clean Air is a feature that turns on the blower on low speed every 4 hours for 10 minutes
to remove stagnant air in the kitchen. The Clean Air function is disabled by default and
must be enabled by the user.
and
and
F
F
F
A
A
A
1
1
A
F
F
19
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
RF Remote Control
FCC Caution
To assure continued compliance, any changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to operate this equipment. (Example -
use only shielded interface cables when connecting to computer or peripheral device. This device
complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions. (1)
This device may not cause harmful interference, and (2) This device must accept any interference
received, including interference that may cause undesired operation.
Synchronization
To create a unique link between your hood and remote control please follow these steps.
1. With hood o, press and hold the “lights” button on the hood until the letter “F” shows on the
display screen.
2. Press on the remote, the lights on the hood will turn on and synchronization is complete.
RF Remote Control Functions
Blower On / Speed Selection
Press to power on blower and cycle through all three blower speeds.
Blower On / Power O
By pressing , the blowers will power on at the last speed setting. Press
again and the entire hood will power o, including lights.
Delay O
Lights Low/Medium/High/O
Switch lights to low by pressing once, pressing two times for medium, three
times for high, and again to switch o.
Blower On/
Speed Selection
1
1
2
3
4
Blower On/
Power O
2
5 Min Delay O
3
Lights
Low/Medium/High/O
4
By pressing , the blower and lights will enter Delay O mode. A dot will
appear in the lower right corner of the hood display indicating the function
is on. The blower will change to speed 1 and shut down after 5 minutes.
20
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Features & Controls
RF Remote Control
RF Remote Features
The RF remote control is equipped with a magnet on the back for easy storage. The remote may be
placed on any magnetic surface such as a refrigerator or the Zephyr remote holder, FIG. D. The
remote holder can be inserted into a standard electrical outlet for easy storage. Note: The remote
holder does not charge the RF remote.
Maximum remote control communication distance is 15 feet from the liner.
RF Remote Maintenance
Clean the remote control using non abrasive detergents.
Follow instructions below for replacing battery. Using a small flat head screwdriver, raise the cover of
the battery door (A) in order to access the battery compartment. FIG. E.
Remove the battery and replace with battery type A23 12V. Negative end of battery should face the
spring inside the remote.
Re-install battery door and recycle old battery.
FIG. D
A
-
+
FIG. E
21
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Hood & Filter Cleaning
Surface Maintenance
Ź Do not use corrosive detergents, abrasive detergents or oven cleaners.
Ź Do not use any product containing chlorine bleach or any product containing chloride.
Ź Do not use steel wool or abrasive scrubbing pads which will scratch and damage surface.
Cleaning Stainless Steel
Clean periodically with warm soapy water and clean cotton cloth or micro fiber cloth. Always rub
in the direction of the stainless steel grain. To remove heavier grease build up use a liquid degreaser
detergent.
After cleaning use a non-abrasive stainless steel polish/cleaners, to polish and bu out the stainless
luster and grain. Always scrub lightly, with clean cotton cloth or micro fiber cloth and bu in the
direction of the stainless steel grain.
Ų
The filters are intended to trap residue and grease from cooking. Although the filters should never
need replacing, they are required to be cleaned every 30 days or more often depending on cooking
habits.
Filters may be placed in dishwasher at low heat or soaked in hot soapy water Dry filters and re-install
before using hood.
Maintenance
23
Tornado II & Tornado III Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Wiring Diagram
AK82 Wiring Diagram
GREY
BLACK
BLUE
RED
YELLOW
WHITE
BLUE
RED
YELLOW
WHITE
GREY
BLACK
GREEN
GREEN
BODY
MOTOR
MOTOR
BLUE
RED
YELLOW
WHITE
BODY
GREEN
BLACK
WHITE
WHITE
B/W
BLUE
BROWN
BLACK
FAN H
FAN M
FAN L
10A 250V
AC L
AC N
COM
TRANSFORMER
AC120V
CONTROL PC
30
Tornado II & Tornado III Use, Care, and Installation Guide
TORNADO II &
TORNADO III
INSERT
PRO
Product Registration
Congratulations on the purchase of your
Zephyr product! Please take a moment to
register your new Zephyr product at
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Prompt registration helps in more ways
than one.
IT’S IMPORTANT
Ensures warranty coverage should you need
service.
Ownership verification for insurance purposes.
Notification of product changes or recalls.
WWW.ZEPHYRONLINE.COM
JUL21.0201
Tornado II
AK8200BS
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
Tornado III
AK8300BSX (ventilateur vendu séparément)
2
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
INSÉRER
PRO
TORNADO II &
TORNADO III
3
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Table des matières
Page
Consignes de sécurité ....................................................................... 4-6
Types d’avertissements de sécurité ..................................................... 4
Sécurité générale ...............................................................................4-5
Opération ........................................................................................... 6
Exigences électriques ......................................................................... 6
Déclaration d’interface de la Federal Communication Commission ... 6
Liste de matériel .................................................................................. 7
Instructions d’installation ..................................................................8-16
Feuille de calcul pour le conduit d’aération ......................................... 8
Hauteur de montage, dégagement et gaine ....................................... 9
Options de conduits ...........................................................................10
Spécifications de la hotte ................................................................... 11
Fourniture électrique ..........................................................................12
Raccord de câble ...............................................................................12
Préparation et installation ..................................................................13
Repositionnement du boîtier électrique ...............................................14
Installation de ventilateur interne simple et double AK8300BSX ..........15
Préparation du ventilateur à distance AK8300BSX .............................16
Fonctionnalités et commandes .........................................................17-20
Commandes tactiles .........................................................................17-18
Télécommande RF ...........................................................................19-20
Entretien ...........................................................................................21-22
Nettoyage de la hotte et du filtre .....................................................21-22
LumiLight LED ................................................................................... 22
Schéma de câblage ......................................................................... 23-24
Dépannage ..................................................................................... 25-26
Liste des pièces et accessoires ........................................................... 27
Remarques .........................................................................................28
Garantie limitée ................................................................................. 29
Enregistrement du produit .................................................................. 30
4
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
INSÉRER
PRO
TORNADO II &
TORNADO III
Consignes de sécurité
Votre sécurité et celle des gens qui vous entourent sont très
importantes.
Ce manuel contient de nombreux messages de sécurité relatifs
à votre appareil. Lisez tous les messages et conformez-vous-y
en tout temps.
Voici le symbole d’alerte à la sécurité. Ce symbole vous informe
de possibles dangers qui pourraient entraîner de graves lésions
corporelles ou la mort. Tous les messages de sécurité suivent
le symbole d’alerte à la sécurité et comportent les mots «
DANGER », « AVERTISSEMENT » ou « ATTENTION ».
DANGER
AVERTISSEMENT
Le mot « danger » signifie que le fait de ne pas tenir compte
de l’énoncé de sécurité peut entraîner une blessure grave ou
la mort.
Le mot « avertissement » signifie que le fait de ne pas
tenir compte de l’énoncé de sécurité peut entraîner des
dommages importants au produit, une lésion corporelle
grave ou la mort.
Le mot « attention » signifie que le fait de ne pas tenir
compte de l’énoncé de sécurité peut entraîner une lésion
corporelle mineure ou modérée, ou encore des dommages
au produit ou à la propriété.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES,
RESPECTEZ LES SUIVANTS:
a) N’utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, contactez le fabricant.
b) Avant l’entretien ou le nettoyage de l’unité, coupez
l’alimentation au panneau de service et verrouillez les moyens
de déconnexion de service pour éviter toute mise sous tension
accidentelle. Lorsque le moyen de déconnexion de service
ne peut pas être verrouillé, fixez solidement un dispositif
d’avertissement bien visible, tel qu’une étiquette, au panneau
de service.
Sécurité générale
ATTENTION
Pour réduire le risque d’incendie ou de choc électrique,
n’utilisez pas ce ventilateur avec un dispositif de commande
à semi-conducteurs.
ATTENTION
AVERTISSEMENT
ATTENTION
Pour Une Ventilation Générale Uniquement. Ne Pas Utiliser
Pour Évacuer Des Matières Et Des Vapeurs Dangereuses Ou
Explosives. Soyez prudent lorsque vous utilisez des produits
de nettoyage pour détergents. Convient pour une utilisation
dans la zone de cuisson domestique.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D’INCENDIE DE
GRAISSE SUR LE HAUT DE CUISINIÈRE:
a) Ne laissez jamais les unités de surface sans surveillance
à des réglages élevés. Les débordements provoquent de la
fumée et des débordements graisseux qui peuvent s’enflammer.
Chauer les huiles lentement à des réglages faibles ou
moyens.
b) Allumez toujours la hotte lorsque vous cuisinez à feu vif
ou lorsque vous flambez des aliments. (c’est-à-dire Crêpes
Suzette, Cerises Jubilee, Boeuf au Poivre Flambé »).
c) Nettoyez fréquemment les ventilateurs de ventilation. La
graisse ne doit pas s’accumuler sur le ventilateur ou le filtre.
d) Utilisez une taille de casserole appropriée. Utilisez toujours
des ustensiles de cuisine adaptés à la taille de l’élément de
surface.
5
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE DE BLESSURE
DES PERSONNES EN CAS D’INCENDIE DE GRAISSE SUR LE
HAUT DE LA CUISINIÈRE, RESPECTEZ CE QUI SUIT:
a) DES FLAMMES PLUS INTELLIGENTES avec un couvercle bien
ajusté, une plaque à biscuits ou un plateau en métal, puis
éteignez le brûleur. FAITES ATTENTION À ÉVITER LES BRÛLURES.
Si les flammes ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LE DÉPARTEMENT DES INCENDIES.
b) NE JAMAIS RAMASSER UNE PLAQUE ENFLAMME - Vous
pourriez être brûlé.
c) N’UTILISEZ PAS D’EAU, ni de torchons ou de serviettes
humides - une violente explosion de vapeur en résultera.
d) Utilisez un extincteur UNIQUEMENT si:
1) Vous savez que vous possédez un extincteur de classe
ABC et vous savez déjà comment l’utiliser.
2) Le feu est petit et contenu dans la zone où il a
commencé.
3) Le service d’incendie est appelé.
4) Vous pouvez combattre le feu dos à une sortie
Basé sur “Kitchen Firesafety Tips” publié par la NFPA.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES AUX
PERSONNES, RESPECTEZ CE QUI SUIT:
a) Les travaux d’installation et le câblage électrique doivent
être eectués par des personnes qualifiées conformément à
tous les codes et normes applicables, y compris la construction
résistant au feu.
b) Une quantité d’air susante est nécessaire pour une
combustion et une évacuation correctes des gaz par le conduit
de fumée (cheminée) de l’équipement à combustible pour
empêcher le refoulement. Suivez les directives et les normes
de sécurité du fabricant de l’équipement de chauage, telles
que celles publiées par la National Fire Protection Association
(NFPA), l’American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE) et les autorités locales du
code.
c) Lorsque vous coupez ou percez dans un mur ou un plafond,
n’endommagez pas le câblage électrique et les autres services
publics cachés.
d) Les ventilateurs à conduit doivent toujours être ventilés vers
l’extérieur.
e) Si cet appareil doit être installé au-dessus d’une baignoire
ou d’une douche, il doit être marqué comme approprié pour
l’application et être connecté à un circuit de dérivation protégé
par un disjoncteur de fuite à la terre (GFCI).
AVERTISSEMENT
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, UTILISEZ
UNIQUEMENT DES CONDUITS MÉTALLIQUES.
ATTENTION
Pour réduire les risques d’incendie et pour évacuer
correctement l’air extérieur, ne pas évacuer l’air évacué dans
les espaces à l’intérieur des murs, plafonds, greniers, vides
sanitaires ou garages.
AVERTISSEMENT
Prop. 65 Avertissement pour les résidents de Californie: Ce
produit peut contenir des produits chimiques reconnus par
l’État de Californie comme pouvant provoquer le cancer,
des malformations congénitales ou d’autres troubles de la
reproduction.
13
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Préparation et installation
Au moins deux installateurs sont nécessaires en
raison du poids et de la taille de la insérer.
AVERTISSEMENT
1. Installez le ventilateur dans le insérer hotte:
AK8200BS - Le ventilateur est pré-installé
AK8300BSX - Reportez-vous à la page 15 pour
les instructions
REMARQUE: Retirez la vis de support de montage
du ventilateur située sur le dessus du
carter du moteur avant d’installer la
hotte dans l’armoire.
2. Installez un adaptateur rond de 10 pouces sur
le dessus du insérer hotte.
3. Installez une doublure en acier inoxydable
AK08xxAS en option. Consultez le manuel inclus
avec la doublure pour plus de détails.
4. Si aucun revêtement n’est utilisé, découpez une
ouverture dans le fond de l’armoire en suivant
les dimensions de la FIG. B.
5. Soulevez le insérer hotte dans l’ouverture et
fixez-le au bas de l’armoire à l’aide de (4) vis en
acier inoxydable M4, (1) dans chaque coin; voir
FIG. C.
taille de découpe du fond de l'armoire
26-1/16 po - 34-11/16 po
AK8200BS AK8300BSX
14-3/4 po
Vue de face
base en bois d'au
moins 3/4 po
métal ou autre
matériau non
combustible
(4) vis à bois inox M4 (1)
dans chaque coin
Vue de face
b
ase en
b
ois
d
'a
u
m
oins 3
/
4 po
Conduits
Elec.
FIG. B
FIG. C
REMARQUE: Des blocs de bois peuvent devoir être ajoutés à la base de l’armoire si un support
supplémentaire est nécessaire.
6. Installez les conduits et scellez avec du ruban adhésif. Installez électrique.
7. Retirez tous les matériaux d’emballage avant d’utiliser le insérer hotte. Mettez sous tension et
vérifiez s’il y a des fuites autour du ruban adhésif.
8. Installez des filtres déflecteurs.
14
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
INSÉRER
PRO
TORNADO II &
TORNADO III
Instructions d’installation
Repositionnement du boîtier électrique
1. Retirez les (2) vis du boîtier
électrique devant le boîtier du
ventilateur.
2. Positionnez le boîtier électrique
sur le dessus du carter du
ventilateur et fixez-le avec (2)
vis. Réacheminez le câblage à
l’intérieur de la hotte pour le
placement du nouveau boîtier
électrique.
Le boîtier électrique à l’avant peut être repositionné vers le haut du carter du ventilateur si un
dégagement supplémentaire est requis lors de l’installation.
15
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Installation de ventilateur interne simple et double AK8300BSX
1. Positionnez la plaque du
ventilateur sur le support à
l’arrière de la hotte et faites-
la pivoter vers le haut. Fixez la
plaque à la hotte avec (2) vis
3/16x3/8 po. Si vous utilisez un
ventilateur unique, remplacez
la plaque du ventilateur actuel
par la plaque de montage du
ventilateur unique.
2. Connectez les deux connecteurs
mâles à 6 broches du câblage du
ventilateur aux deux connecteurs
femelles à 6 broches dans l’insert.
Pour un ventilateur simple,
connectez le câble adaptateur 9
broches à 6 broches. L’extrémité
à 9 broches se connecte au
ventilateur et l’extrémité à 6
broches se connecte à la hotte.
Les ventilateurs multiples ne sont compatibles qu’avec l’AK8300BSX. CBI-290C, CBI-390A et CBI-
600A sont des ventilateurs internes simples et PBI-1100B est un ventilateur interne double. Pour les
instructions de préparation du ventilateur à distance, allez à la page 16.
3. Ventilateur simple - Connectez un
conduit rond de 6 po au collier du
ventilateur.
Ventilateur double - Placez
l’adaptateur rond de 10 po sur le
dessus du insérer hotte et fixez-
le avec (4) vis M4x8. Connectez
un conduit rond de 10 po à un
adaptateur rond de 8 po.
Support de ventilateur double
Support de ventilateur simple
OR
16
Tornado II & Tornado III Guide d’utilisation, d’entretien et d’installation
INSÉRER
PRO
TORNADO II &
TORNADO III
Instructions d’installation
Préparation du ventilateur à distance AK8300BSX
1. Placez l’adaptateur rond de 10
po sur le dessus du insérer hotte
et fixez-le avec (4) vis M4x8.
Connectez un conduit rond de 10
po à un adaptateur rond de 10
po.
2. Installez l’extrémité filetée du
câblage de la souante à
distance à travers le trou de
câblage externe du ventilateur
verrouillé dans la boîte de
jonction sur le dessus du insérer
hotte.
3. Placez le capuchon sur l’extrémité
filetée du câblage du ventilateur
à distance et fixez-le en tournant
dans le sens des aiguilles d’une
montre. Connectez le connecteur
mâle à 6 broches du câblage du
ventilateur au connecteur femelle
à 6 broches du insérer hotte.
4. Fixez le fil de terre vert du
câblage du ventilateur à distance
à la vis de terre située à l’intérieur
du insérer hotte.
CBE-1000: SCHÉMA DE CÂBLAGE
Blanc (commun)
Noir (haut)
Bleu (moyen)
Rouge (bas)
Vert (mise à la terre)
Boîtier de câblage
du ventilateur
externe (hotte)
Boîte de
raccordement
(CBE-1000)
REMARQUE: Pour obtenir des instructions sur l’installation des ventilateurs à distance, veuillez
consulter les manuels CBE-1000 ou PBN-1000A inclus dans l’emballage du ventilateur et
sur notre site Web: www.zephyronline.com
Produktspecifikationer
| Varumärke: | Zephyr |
| Kategori: | Fläktkåpa |
| Modell: | Tornado III AK8300BSX |
Behöver du hjälp?
Om du behöver hjälp med Zephyr Tornado III AK8300BSX ställ en fråga nedan och andra användare kommer att svara dig
Fläktkåpa Zephyr Manualer
15 Februari 2025
12 December 2024
12 December 2024
12 December 2024
12 December 2024
12 December 2024
12 December 2024
12 December 2024
12 December 2024
12 December 2024
Fläktkåpa Manualer
Nyaste Fläktkåpa Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
