User Manual

ANALOG TIME SWITCH WITH TRIPPERS

Read carefully all instructions

The AD1CO-30m, AD1CO-R-30m and AW1CO-R-210m time switches control any electrical

installation by means of daily (AD1CO-R-30m, AD1CO-30m) or weekly (AW1CO-R-210m)

programs. They are designed for household and similar operation with normal pollution levels.

For models AD1CO-R-30m and AW1CO-R-210m the cover on the front of the device makes it

possible to replace the battery when it is run down.

SAFETY WARNINGS

1) The device must be installed and activated by qualified personnel, following the

connection diagrams provided in this manual scrupulously

2) After installation, it must be made impossible to access the terminals without

specific tools

3) Before accessing the connection terminals, verify that the leads are not live

4) Do not connect or power the device if any part of it is damaged

5) The device must be installed and activated in compliance with current electric

systems standards

6) Do not use the device for purposes other than those indicated.

Code Model Description

2CSM222451R1000 AD1CO-30m

Daily time switch no power reserve

2CSM222441R1000 AD1CO-R-30m

Daily time switch power reserve

2CSM222431R1000 AW1CO-R-210m

Weekly time switch power reserve

TECHNICAL CHARACTERISTICS

• Power supply: 230 V~ 50/60 Hz

• Power consumption: ≤ 0,5 W

• Switching capability: 16 (4) A 250 V~

• Connectable loads:

- Incandescent 3000 W

- Fluorescent 1200 VA

- Low voltage halogen 2000 VA

- Halogen (230 V~) 3000 W

- Low consumption lamp (CFL) 1000 VA

- Low consumption lamp (CFL) 900 VA

- Led 200 VA

• Operating accuracy: ± 1 second/day at 23°C

• Type of dial: 48 pins

• Minimum time of functioning:

- AD1CO-30m and AD1CO-R-30m: 30 minutes

- AW1CO-R-210m: 3,5 hours (210 minutes)

• Switching accuracy:

- AD1CO-30m and AD1CO-R-30m: ± 5 minutes

- AW1CO-R-210m: ± 35 minutes

• Manual control by 3 positions selector::

- Permanent disconnected0

- Automatic operationA

- Permanent connectedI

• Power reserve (only AD1CO-R-30m and AW1CO-R-210m):

- 150 hours (NiMH rechargeable battery)

- removable battery

• Operating temperature: -10 °C ÷ +50 °C

• Protection class: II

• Pollution level: 2

• Protection category: IP20

• 2 DIN modules container

PROGRAMMING

• Lift the transparent cover

• Move all the setting pins towards the interior of the sphere (contact 3-2 remains closed)

• Move the setting pins corresponding to the desired switch on times outwards, in which contact

3-1 remains closed. Each pin corresponds to 30 minutes of functioning for AD1CO-30m

and AD1CO-R-30m and 3,5 hours for AW1CO-R-210m

• The number of pins outwards determines the time of functioning

• Rotate the minute hand clockwise until the index and hands indicate the current time

• Close the transparent cover

• Power the device

• Manual mode: 3 positions are available with the selector.

BATTERY REPLACEMENT

• To replace the battery: (only AD1CO-R-30m and AW1CO-R-210m):

- disconnect the power supply

- remove the battery holder

- replace the battery

- connect the power supply

• Use V80H batteries only.

• Throw away the run down batteries in compliance

with current regulations on the disposal of armful waste.

REFERENCE STANDARDS

Compliance with Community Directives:

(L.V.D.)2014/35/EU

(E.M.C.D.)2014/30/EU

is declared in reference to the harmonized standard:

• EN 60730-2-7

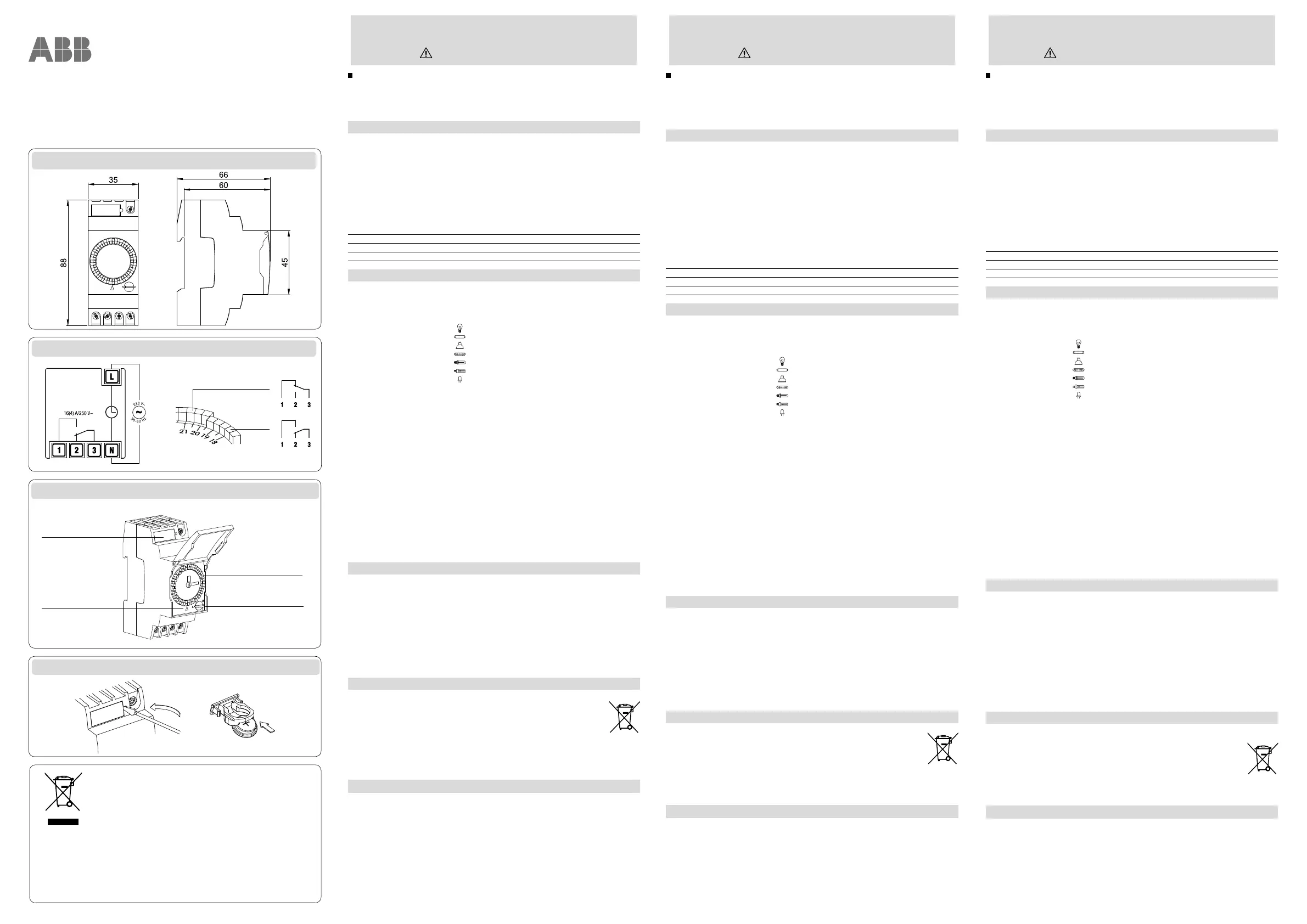

DIMENSIONS/ ABMESSUNGEN / DIMENSIONI (mm)

DESCRIPTION / BESCHREIBUNG / DESCRIZIONE

Battery cover

Batterieabdeckung

Coperchio batteria

Index

Indice orario

Programming dial

Programmierrad

Quadrante

Manual selector

Manueller Wahlschalter

Selettore manuale

BATTERY REPLACING / BATTERIEWECHSEL / SOSTITUZIONE BATTERIA

CONNECTION DIAGRAMS / ANSCHLUSSPLÄNE / SCHEMA DI COLLEGAMENTO

INFORMATION TO USERS pursuant to art. 14 of the DIRECTIVE 2012/19 /

EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July 2012

on waste electrical and electronic equipment (WEEE)

The crossed bin symbol on the appliance or on its packaging indicates that

the product at the end of its useful life must be collected separately and

not disposed of together with other mixed urban waste.

Please contact your local authority, for all information regarding the separate collection

systems available in the area. The retailer is obliged to collect the old equipment free of

charge when buying new equipment of an equivalent type, for the purpose of starting the

correct recycling / disposal.

The adequate separate collection of the decommissioned equipment for post-recycling,

treatment and environmentally compatible disposal helps to avoid possible negative effects

on the environment and human health and favors the re-use and / or recycling of the

materials it is composed the equipment.

Benutzerhandbuch

ANALOGE ZEITSCHALTUHR

Lesen Sie alle Anweisungen sorgfältig durch

Die Zeitschaltuhren AD1CO-30m, AD1CO-R-30m und AW1CO-R-210m sind zur Ansteuerung

elektrischer Verbraucher mittels täglicher (AD1CO-30m, AD1CO-R-30m) oder wöchentlicher

(AW1CO-R-210m) Programme geeignet. Diese Geräte sind für den Einsatz im Haushalt und

ähnlichen Umgebungen mit normalem Verschmutzungsgrad ausgelegt.

Über die Abdeckung auf der Frontseite von AD1CO-R-30m und AW1CO-R-210m kann die

Batterie gewechselt werden.

SICHERHEITSWARNUNGEN

1) Das Gerät muss von qualifiziertem Fachpersonal installiert und inbetriebgenommen

werden, wobei die in diesem Handbuch enthaltenen Anschlusspläne sorgfältig zu

befolgen sind.

2) Nach der Installation muss der Zugriff auf die Anschlüsse ohne spezielle Werkzeuge

unmöglich gemacht werden

3) Vergewissern Sie sich vor dem Zugriff auf die Anschlussklemmen, dass die Kabel

keinen Strom führen

4) Schließen Sie die Zeitschaltuhr nicht an die Stromversorgung an, wenn Teile des

Gerätes beschädigt sind.

5) Das Gerät muss in Einklang mit den geltenden Normen und gesetzlichen

Bestimmungen installiert und inbetriebgenommen werden.

6) Das Gerät darf ausschließlich für die angegebenen Zwecke verwendet werden.

Code Modell Beschreibung

2CSM222451R1000 AD1CO-30m

Tagesschaltuhr ohne Gangreserve

2CSM222441R1000 AD1CO-R-30m

Tagesschaltuhr Gangreserve

2CSM222431R1000 AW1CO-R-210m

Wochenschaltuhr Gangreserve

TECHNISCHE DATEN

• Bemessungsspannung: 230 V~ 50/60 Hz

• Leistungsaufnahme: ≤ 0,5 W

• Schaltvermögen: 16 (4) A 250 V~

• Anschließbare Lasten:

- Glühlampen 3000 W

- Leuchtstofﬂampen 1200 VA

- Halogen Niedervolt 2000 VA

- Halogen (230 V~) 3000 W

- Kompaktleuchtstofﬂampe (CFL) 1000 VA

- Kompaktleuchtstofﬂampe (CFL) 900 VA

- LED 200 VA

• Genauigkeit: ± 1 Sekunde/Tag bei 23 °C

• Anzahl Schaltsegmente: 48 Stifte

• Kürzeste Schaltzeit:

- AD1CO-30m und AD1CO-R-30m: 30 Minuten

- AW1CO-R-210m: 3,5 Stunden (210 Minuten)

• Schaltgenauigkeit:

- AD1CO-30m und AD1CO-R-30m: ± 5 Minuten

- AW1CO-R-210m: ± 35 Minuten

• Manuelle Steuerung über 3-Positionen-Wahlschalter:

- Dauerhaft AUS0

- Automatischer BetriebA

- Dauerhaft ANI

• Gangreserve (nur AD1CO-R-30m und AW1CO-R-210m):

- 150 Stunden (wiederaufladbare NiMH-Batterie)

- austauschbarer Batterie

• Betriebstemperatur: -10°C bis +50°C

• Schutzklasse: II

• Verschmutzungsgrad: 2

• Schutzart: IP20

• Modulbreite: 2 Teilungseinheiten

PROGRAMMIERUNG

• Öffnen Sie die transparente Abdeckung

• Drücken Sie alle Einstellstifte zum Kreisinneren (Kontakte 3-2 bleiben geschlossen)

• Drücken Sie die Einstellpins entsprechend der gewünschten Einschaltzeit nach außen, damit die

Kontakte 3-1 geschlossen bleiben. Jeder Stift entspricht einer Schaltdauer von 30 Minuten beim

AD1CO-30m und AD1CO-R-30m, und 3,5 Stunden beim AW1CO-R-210m

• Die Anzahl der nach außen gerichteten Stifte bestimmt die Einschaltzeiten.

• Drehen Sie den Minutenzeiger im Uhrzeigersinn, bis Index und Zeiger die aktuelle Uhrzeit anzeigen

• Schließen Sie die transparente Abdeckung

• Schalten Sie das Gerät ein

• Manueller Modus: Am Wahlschalter stehen 3 Positionen zur Verfügung.

BATTERIEWECHSEL

• Austausch der Batterie: (nur AD1CO-R-30m und AW1CO-R-210m):

- Trennen Sie die Stromversorgung

- Batteriehalter entfernen

- Batterie ersetzen

- Schließen Sie die Stromversorgung an

• Ausschließlich V80H-Batterien verwenden.

• Entsorgen Sie die gebrauchten Batterien gemäß den geltenden

Vorschriften für die Entsorgung schädlicher Abfälle.

REFERENZSTANDARDS

Einhaltung der Gemeinschaftsrichtlinien:

(Niederspannung)2014/35/EU

(EMV)2014/30/EU

wird unter Bezugnahme auf die harmonisierten Normen erklärt:

• EN 60730-2-7

Manuale d’Uso

OROLOGIO ELETTROMECCANICO A CAVALIERI

Leggere attentamente tutte le istruzioni

Gli orologi elettromeccanici AD1CO-30m, AD1CO-R-30m e AW1CO-R-210m sono dispositivi

di comando elettromeccanico che controllano un carico elettrico mediante programmi

giornalieri (AD1CO-30m, AD1CO-R-30m) o settimanali (AW1CO-R-210m). Sono destinati ad

operare in ambienti domestici e similari con grado di inquinamento normale.

Per i modelli AD1CO-R-30m e AW1CO-R-210m lo sportellino sul frontale del dispositivo

consente la sostituzione della batteria all’esaurimento della stessa.

AVVERTENZE DI SICUREZZA

1) Il dispositivo deve essere installato e messo in funzione da persona qualificata,

rispettando scrupolosamente gli schemi di collegamento riportati in questo manuale

2) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti senza l’uso di

appositi utensili

3) Prima di accedere ai morsetti di collegamento, assicurarsi che i conduttori non siano

in tensione

4) Non collegare o alimentare il dispositivo se qualche parte di esso risulta danneggiata

5) Il dispositivo deve essere installato e messo in funzione in conformità con la

normativa vigente in materia di impianti elettrici

6) Non utilizzare il dispositivo per scopi diversi da quelli indicati.

Codice Modello Descrizione

2CSM222451R1000 AD1CO-30m

Orologio giornaliero senza riserva di carica

2CSM222441R1000 AD1CO-R-30m

Orologio giornaliero con riserva di carica

2CSM222431R1000 AW1CO-R-210m

Orologio settimanale con riserva di carica

CARATTERISTICHE TECNICHE

• Alimentazione: 230 V~ 50/60 Hz

• Assorbimento: ≤ 0,5 W

• Portata dei contatti: 16 (4) A 250 V~

• Carichi collegabili:

- Incandescenti 3000 W

- Fluorescenti (neon) 1200 VA

- Alogene bassa tensione 2000 VA

- Alogene a 230 V~ 3000 W

- Basso consumo (CFL) 1000 VA

- Basso consumo (CFL) 900 VA

- Led 200 VA

• Precisione di funzionamento: ± 1 secondo/giorno a 23°C

• Tipo di quadrante: 48 cavalieri

• Tempo minimo di manovra:

- AD1CO-30m e AD1CO-R-30m: 30 minuti

- AW1CO-R-210m: 3,5 ore (210 minuti)

• Precisione di manovra:

- AD1CO-30m e AD1CO-R-30m: ± 5 minuti

- AW1CO-R-210m: ± 35 minuti

• Comando manuale tramite selettore a 3 posizioni:

- Spento permanente (la programmazione impostata sarà ignorata)0

- Funzionamento automaticoA

- Acceso permanente (la programmazione impostata sarà ignorata)I

• Riserva di carica (solo AD1CO-R-30m e AW1CO-R-210m):

- 150 ore (batteria NiMH ricaricabile)

- batteria removibile

• Temperatura di funzionamento: -10 °C ÷ +50 °C

• Classe di protezione: II

• Grado di inquinamento: 2

• Grado di protezione: IP20

• Contenitore: 2 moduli DIN

PROGRAMMAZIONE

• Sollevare il coperchio di protezione trasparente, posto sul frontale dell’orologio

• Posizionare tutti i cavalierini verso la parte interna della corona circolare (contatto 3-2 chiuso)

• Programmare l’intervento dell’orologio posizionando i cavalierini con un movimento orizzontale

dall’interno verso l’esterno (contatto 3-1 chiuso). Ciascun cavalierino corrisponde a 30 minuti di

manovra per il AD1CO-30m, AD1CO-R-30m e 3,5 ore per il AW1CO-R-210m.

• Il numero dei cavalierini spostati determina la durata della manovra

• Impostare l’orario corrente agendo direttamente sul disco dei minuti facendolo ruotare nel senso

indicato dalla freccia fino alla corrispondenza con l’indice orario

• Chiudere il coperchio di protezione

• Alimentare il dispositivo

• I modi di funzionamento possibili sono 3, selezionabili attraverso il selettore manuale posto sul

frontale dell’interruttore.

SOSTITUZIONE BATTERIA

• Per sostituire la batteria: (solo AD1CO-R-30m e AW1CO-R-210m):

- scollegare l’alimentazione

- estrarre il porta batteria

- sostituire la batteria

- collegare l’alimentazione

• Usare solo batterie tipo V80H

• Gettare le batterie esauste rispettando le disposizioni di legge

vigenti in relazione allo smaltimento dei rifiuti pericolosi.

NORME DI RIFERIMENTO

La conformità alle Direttive Comunitarie:

(L.V.D.)2014/35/EU

(E.M.C.D.)2014/30/EU

è dichiarata in riferimento alla Norma Armonizzata:

• EN 60730-2-7

AD1CO-30m

AD1CO-R-30m

AW1CO-R-210m

Installation manual

2CSM441042D5601

ABB S.p.A

V.le dell’Industria 18

20010 Vittuone (MI) - Italy

Tel. +39 02 2415 0000

https://new.abb.com/low-voltage

We reserve the right to make technical changes or modify

the contents of this document without prior notice.

Instrucciones de empleo

Interuptor horario

Lea atentamente todas las instrucciones

Los interruptores horarios AD1CO-30m, AD1CO-R-30m y AW1CO-R-210m controlan

cualquier instalación eléctrica. Están diseñados para operaciones domésticas y similares

con niveles de contaminación normales. Para los modelos AD1CO-R-30m y AW1CO-R-210m,

la tapa de la parte delantera del dispositivo permite sustituir la batería cuando se agota.

ADVERTENCIA

1) El dispositivo debe ser instalado y activado por personal cualificado, siguiendo

escrupulosamente los esquemas de conexión previstos en este manual.

2) Después de la instalación, debe ser imposible acceder a los terminales sin

herramientas específicas.

3) Antes de acceder a los terminales de conexión, compruebe que los cables no estén

bajo tensión.

4) No conecte ni alimente el dispositivo si alguna parte del mismo está dañada.

5) El dispositivo debe instalarse y activarse de acuerdo con las normas vigentes en

materia de sistemas eléctricos.

6) No utilice el dispositivo para fines distintos de los indicados.

Código Modelo Descripción

2CSM222451R1000 AD1CO-30m

Interruptor horario analógico diario sin reserva de energía

2CSM222441R1000 AD1CO-R-30m

Interruptor horario analógico diario de reserva de energía

2CSM222431R1000 AW1CO-R-210m

Interruptor horario analógico semanal de reserva de energía

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 230 V~ 50/60 Hz

• Consumo proprio: ≤ 0,5 W

• Poder de Ruptura: 16 (4) A 250 V~

• Cargas conectables:

- Incandescente 3000 W

- Fluorescente 1200 VA

- Halógeno de baja tensión 2000 VA

- Halógeno (230 V~) 3000 W

- Lámpara de bajo consumo (CFL) 1000 VA

- Lámpara de bajo consumo (CFL) 900 VA

- Led 200 VA

• Precisión de marcha: ± 1 seg. / dia a 23°C

• Tipo de esfera: 48 caballetes

• Tiempo minimo de maniobras:

- AD1CO-30m y AD1CO-R-30m: 30 minutos

- AW1CO-R-210m: 3,5 horas (210 minutos)

• Precisión de maniobra:

- AD1CO-30m y AD1CO-R-30m: ± 5 minutos

- AW1CO-R-210m: ± 35 minutos

• Control manual mediante selector de 3 posiciones:

- Apagado permanente0

- Funcionamiento automáticoA

- Encendido permanenteI

• Reserva de marcha (sólo AD1CO-R-30m y AW1CO-R-210m):

- 150 horas (NiMH rechargeable battery)

- batería extraíble

• Temperatura de funcionamiento: -10 °C ÷ +50 °C

• Clase de protección: II

• Situación de contaminación: 2

• Tipo de protección: IP20

• 2 módulos DIN contenedor

PROGRAMACIÓN

• Levante la cubierta transparente

• Desplazar todos los pernos de ajuste hacia el interior de la esfera (el contacto 3-1 permanece

cerrado).

• Las clavijas de ajuste correspondientes al interruptor deseado se mueven hacia afuera, en las que

el contacto 3-1 permanece cerrado. Cada clavija corresponde a 30 minutos de funcionamiento

para AD1CO-30m y AD1CO-R-30m y 3,5 horas para AW1CO-R-210m

• El número de pines hacia el exterior determina el tiempo de funcionamiento

• Gire la manecilla de minuto en sentido horario hasta que el índice y las manecillas indiquen

la hora actual

• Cerrar la tapa transparente

• Encienda el dispositivo

• Modo manual: Hay 3 posiciones disponibles con el selector.

REEMPLAZO DE LA BATERÍA

• Para reemplazar la batería: (sólo AD1CO-R-30m y AW1CO-R-210m):

- desconectar el suministro de energía

- quitar el soporte de la batería

- reemplazar la batería

- conectar el suministro de energía

• Usar sólo baterías V80H

• Deshacerse de las baterías agotadas de acuerdo con la normativa vigente sobre la eliminación

de los desechos de los brazos.

NORMAS DE REFERENCIA

Se declara el cumplimiento de las Directivas Comunitarias:

(Baja tensión)2014/35/EU

(CEM.)2014/30/EU

en referencia a la norma armonizada:

• EN 60730-2-7

DIMENSIONES / DIMENSIONS / Габаритные размеры (mm)

DESCRIPCIÓN / DESCRIPTION / ОПИСАНИЕ

Tapa de la batería

Capot de la batterie

Крышка отсека

Indice

Index

Индикатор

Esfera de programación

Cadran

Безель настройки

Selector manual

Sélecteur manuel

Переключатель режимов

REEMPLAZO DE LA BATERÍA/ REMPLACEMENT DE LA BATTERIE / ЗАМЕНА БАТАРЕИ

ESQUEMAS DE CONEXIÓN / SCHÉMA DE CÂBLAGE / ПОДКЛЮЧЕНИЕ

INFORMATION TO USERS pursuant to art. 14 of the DIRECTIVE 2012/19 /

EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July 2012

on waste electrical and electronic equipment (WEEE)

The crossed bin symbol on the appliance or on its packaging indicates that

the product at the end of its useful life must be collected separately and

not disposed of together with other mixed urban waste.

Please contact your local authority, for all information regarding the separate collection

systems available in the area. The retailer is obliged to collect the old equipment free of

charge when buying new equipment of an equivalent type, for the purpose of starting the

correct recycling / disposal.

The adequate separate collection of the decommissioned equipment for post-recycling,

treatment and environmentally compatible disposal helps to avoid possible negative effects

on the environment and human health and favors the re-use and / or recycling of the

materials it is composed the equipment.

Guide d’installation

Horloge analogique

Lisez attentivement les instructions

Les horloges AD1CO-30m, AD1CO-R-30m et AW1CO-R-210m contrôlent tous types

d’insallation via des programmes journaliers (AD2-30m et AD2-R-30m) ou hebdomadaires

(AW2-R-210m). Ils sont conçus pour les foyers avec des niveau de pollution usuels.

Pour les modèles AD2-R-30m et AW2-R-210m, le couvercle face-avant permet le

changement de la batterie lorsqu’elle n’est plus alimentée.

AVERTISSEMENTS DE SÉCURITÉ

1) Le produit doit être installé et mis en service par un personnel qualifié, en suivant

scrupuleusement les schémas de câblage fournis dans ce manuel

2) Après l’installation, il devra être impossible d’accéder aux bornes sans l’usage

d’outils spécifiques

3) Avant d’accéder aux connexions, verifiez que le produit ne soit pas sous tension

4) Ne mettez pas le produit sous tension si une partie du produit est endommagée

5) Le produit doit être installé en mis en service en adéquation avec les appareils de

vérification standards

6) Ne pas utiliser ce produit dans des intentions autres que celles indiquées

Code Model Description

2CSM222451R1000 AD1CO-30m

Horloge analogique journalière sans réserve de marche

2CSM222441R1000 AD1CO-R-30m

Réserve de marche de l’horloge analogique journalière

2CSM222431R1000 AW1CO-R-210m

Réserve de marche de l’horloge analogique hebdomadaire

CARACTÉRISTIQUES TECHNIQUES

• Alimentation: 230 V~ 50/60 Hz

• Puissance: ≤ 0,5 W

• Capacité de commutation: 16 (4) A 250 V~

• Charges:

- Incandescent 3000 W

- Fluorescent 1200 VA

- Halogène basse tension 2000 VA

- Halogène (230 V~) 3000 W

- Lampe basse consommation (CFL) 1000 VA

- Lampe basse consommation (CFL) 900 VA

- Led 200 VA

• Précision: ± 1 secondes/jour à 23°C

• Type de cadran: 48 pins

• Temps de fonctionnement minimum:

- AD1CO-30m et AD1CO-R-30m: 30 minutes

- AW1CO-R-210m: 3,5 heures (210 minutes)

• Précision de commutation:

- AD1CO-30m et AD1CO-R-30m: ± 5 minutes

- AW1CO-R-210m: ± 35 minutes

• Contrôle manuel par les trois positions du sélecteur:

- Constamment déconnecté0

A - Automatique

- Constamment connectéI

• Puissance de réserve (uniquement AD1CO-R-30m et AW1CO-R-210m):

- 150 heures (NiMH Batterie rechargeable)

- Batterie extractable

• Température de fonctionnement: -10 °C ÷ +50 °C

• Classe de protection: II

• Niveau de pollution: 2

• Degré de protection: IP20

• 2 modules

PROGRAMMATION

• Soulever le couvercle transparent

• Déplacez l’ensemble des pins de réglage à l’intérieur de la sphère (le contact 3-2 reste fermé)

• Déplacer vers l’extérieur les broches de réglage correspondant aux temps d’enclenchement

souhaités, dans lesquels le contact 3-1 reste fermé. Chaque broche correspond à 30 minutes

de fonctionnement pour AD1CO-30m et AD1CO-R-30m et 3,5 heures pour AW1CO-R-210m

• Le nombre de pins déterminent le temps de fontionnement.

• Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les index indique le temps actuel

• Fermez le capot transparent

• Alimentez le produit

• Mode manuel: 3 positions sont disponibles pour le sélecteur

REMPLACEMENT DE LA BATTERIE

• Pour remplacer la batterie: (seulement AD1CO-R-30m et AW1CO-R-210m):

- déconnectez l’alimentation

- retirer le porte-piles

- remplacer la batterie

- connectez l’alimentation

• Utilisez uniquement des batteries V80H

• Jeter les piles usées conformément à la réglementation.

avec la réglementation en vigueur sur l’élimination des déchets d’armes.

STANDARDS ET CERTIFICATIONS

Conformité aux directives communautaires:

(L.V.D.)2014/35/EU

(E.M.C.D.)2014/30/EU

est déclarée en référence à la norme harmonisée :

• EN 60730-2-7

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

АНАЛОГОВЫЕ РЕЛЕ ВРЕМЕНИ С ПЕРЕКЛЮЧАЮЩИМ КОНТАКТОМ

Внимательно ознакомьтесь с инструкцией

РелесерииAD1CO-30m, AD1CO-R-30m , пригодныдляуправления

различныминагрузкамипосуточнойпрограмме,релесерии

AW1CO-R-210m работаетпонедельнойпрограмме.

 Релеподходятдляприменениявбытовыхисхожихснимиусловиями

РелесерииAD1CO-R-30m,AW1CO-R-210mимеютотсекдлязамены

питающейбатареи

ИНСТРУКЦИИ БЕЗОПАСНОСТИ

1) Установка и подключения проводятся квалифицированным персоналом, в строгом

соответствии с инструкцией

2) После монтажа необходимо обеспечить защиту от прикосновения к клеммам

3) Перед контактом с клеммами убедиться в отсутствии на них напряжения

4) Не подключать и не включать реле при повреждении какой-либо его части

5) Реле пригодно к монтажу и эксплуатации только в электрических сетях

соответствующего стандарта.

6) Не используйте реле в целях, отличных от указанных.

Код Модель Описание

2CSM222451R1000 AD1CO-30m

Релевремениссуточнымцикломбезрезервапитания

2CSM222441R1000 AD1CO-R-30m Релевремениссуточнымцикломсрезервомпитания

2CSM222431R1000 AW1CO-R-210m Релевремениснедельнымцикломсрезервомпитания

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Питающеенапряжение:230В~50/60Гц

• Собственноепотребление:≤0.5Вт

• Макс.ток:16(4)A250В~

• Подключаемыенагрузки:

- Лампынакаливания 3000Вт

- Лампыфлуоресцентные1200ВА

- Низковольтныегалогеновыелампы2000ВА

- Галогеновыелампы(230В~)3000Вт

- Компактнаялюминесцентнаялампа(CFL)1000ВА

- Компактнаялюминесцентнаялампа(CCFL)900ВА

- LEDлампы200ВА

• Точностьхода:±1секунда/деньпри23°C

• Количествопереключателей:48пинов

• Минимальныйшагпереключения:

- AD1CO-30m,AD1CO-R-30m:30минут

-AW1CO-R-210m:210минут

• Точностьпереключения:

- AD1CO-30m,AD1CO-R-30m:±5минут

-AW1CO-R-210m:±35минут

• Переключательрежимовна3позиции:

- 0Постоянноотключено

- AАвтоматическийрежим

- IПостоянновключено

• Запасхода(толькодля иAD1CO-R-30m AW1CO-R-210m):

- 150часов(NiMHэлементпитания)

- батареясвозможностьюзамены

• Рабочаятемпература:-10°C÷+50°C

• Классизоляции:II

• Уровеньзагрязнения:2

• Степеньпыле-влагозащиты:IP20

• Размеркорпуса:2DINмодуля

НАСТРОЙКА

• Снятьпрозрачнуюкрышкуслицевойпанелиреле

• Переведитевсепиныбезелявверхнееположение.

• Настройтетребуемыйрежимработыреле,опускаявнизпинывсоответствии 

 сжелаемымвременемвключенияреле.Количествопереключенныхвнизпинов

 соответствуетдлительностинахожденияклеммконтакта3-1вположенииВКЛ.

 Каждыйпинсоответствует30минутамработыAD1CO-30m,AD1CO-R-30mи210

 минутамдляAW1CO-R-210m

• Установитетекущеевремя,вращаябезельреле,поворотосуществляетсятолько

 почасовойстрелке.

• Установитезащитнуюкрышкуналицевуюпанель

• Подайтепитаниенарелевремени.

• Релеимеет3различныхрежимаработы,устанавливаемыхприпомощи

 переключателя.

ЗАМЕНА БАТАРЕИ

• Длязаменыбатареи(толькодля иAD1CO-R-30m AW1CO-R-210m):

- отключитьпитание

- снятькрышкуотсекабатареи

- заменитьбатарею

- подключитьпитание

• ИспользоватьбатареистандартаV80H

• Утилизацияразряженныхбатарейпроизводитсявсоответствиисдействующими

 требованиямипоутилизации.

СООТВЕТСТВИЕ СТАНДАРТАМ

СоответствуетосновнымДирективам:

2014/35/EU(L.V.D)

2014/30/EU(E.M.C.D.)

 гармонизированосоСтандартом:

• EN 60730-2-7

AD1CO-30m

AD1CO-R-30m

AW1CO-R-210m

Installation manual

2CSM441042D5601

ABB S.p.A

V.le dell’Industria 18

20010 Vittuone (MI) - Italy

Tel. +39 02 2415 0000

https://new.abb.com/low-voltage

We reserve the right to make technical changes or modify

the contents of this document without prior notice.

Produktspecifikationer

Varumärke:	ABB
Kategori:	Inte kategoriserad
Modell:	AW1CO-R-210m

Behöver du hjälp?

Om du behöver hjälp med ABB AW1CO-R-210m ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Inte kategoriserad ABB Manualer

ABB DW1 Bruksanvisning

6 Oktober 2024

ABB FW/S 8.2.1 Bruksanvisning

18 September 2024

ABB DY DCF77 Bruksanvisning

10 September 2024

ABB DWA1 Bruksanvisning

8 September 2024

ABB US/U 12.2 Bruksanvisning

29 Augusti 2024

ABB DWTL1 Bruksanvisning

29 Augusti 2024

ABB D1 Plus 110 Bruksanvisning

25 Augusti 2024

ABB D1 Plus 24 Bruksanvisning

24 Augusti 2024

ABB S750DR-QA Bruksanvisning

24 Augusti 2024

ABB D2 Plus Bruksanvisning

20 Augusti 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Planet PWR-240-48 Bruksanvisning

9 April 2025

CaterChef 445001 Bruksanvisning

9 April 2025

Daikin EKWCTRDI1V3 Bruksanvisning

9 April 2025

Simplified MFG SP18CAT120 Bruksanvisning

9 April 2025

AudioQuest Pegasus Bruksanvisning

9 April 2025

Reolink P330 Bruksanvisning

9 April 2025

Reolink NVS16-8MB8 Bruksanvisning

9 April 2025

Drive Medical RTL12045 Bruksanvisning

9 April 2025

Kern MBC-A05 Bruksanvisning

9 April 2025

Daikin EKEXVA250 Bruksanvisning

9 April 2025
