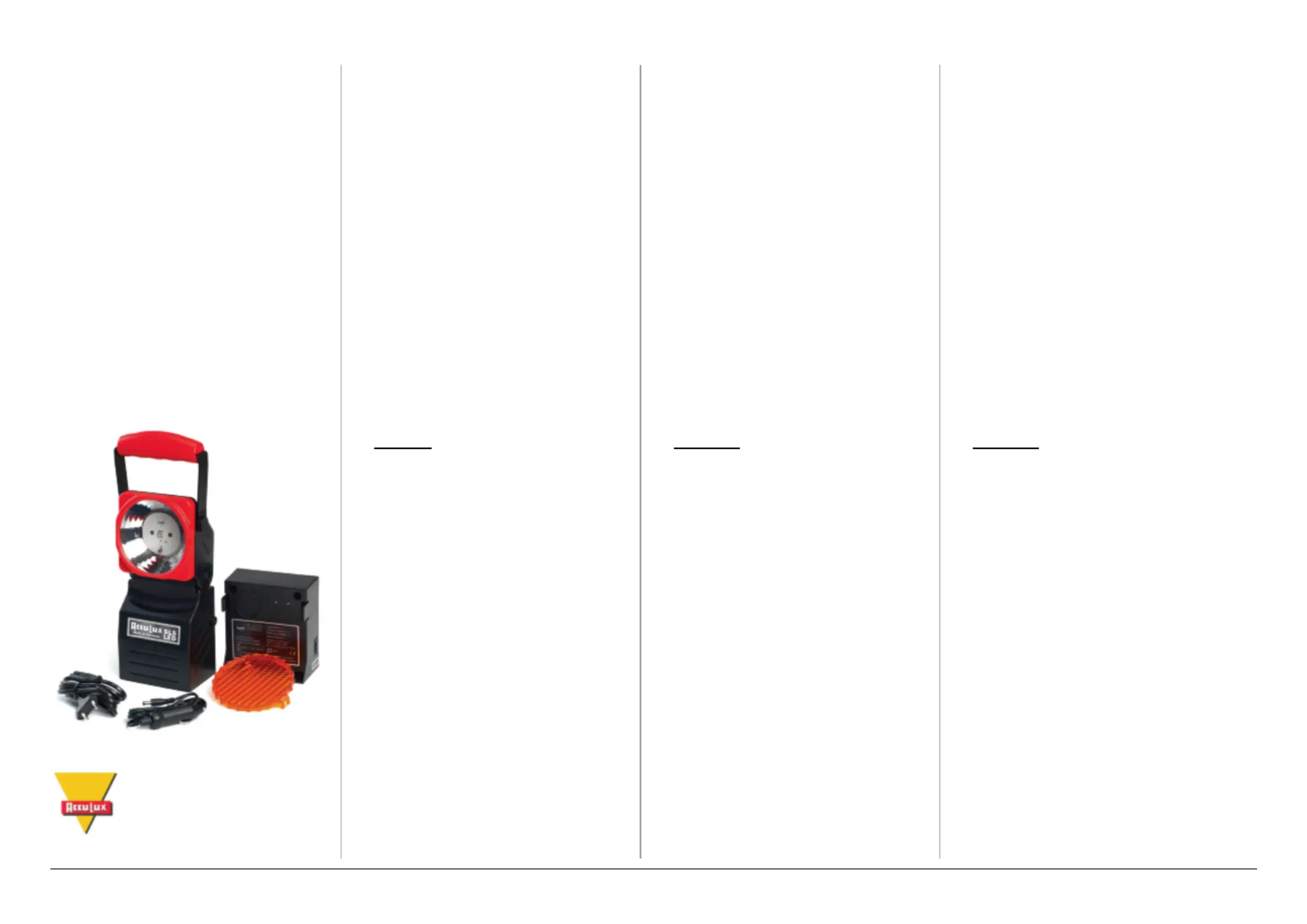

Bedienungsanleitung/Operating Instructions/Mode d’emploi AccuLux SL 5 LED + SL 6 LED, Version 4, 10/2015 1

Bedienungsanleitung

Operating Instructions

Mode d’emploi

für/for/pour

Arbeitsleuchte mit Notlichtfunktion

AccuLux SL 5 LED Set (Art.Nr.: 456441)

oder

AccuLux SL 6 LED Set (Art.Nr.: 456541)

mit separater Ladestation L 5

Work and Emergency Lamp

AccuLux SL 5 LED Set (Art.No.: 456441) or

AccuLux SL 6 LED Set (Art.No.: 456541)

with Separate Charging Station L 5

Lampe de travail et de secours

AccuLux SL 5 LED Set (Art.No.: 456441) ou

AccuLux SL 6 LED Set (Art.No.: 456541)

avec chargeur de batterie externe L 5

Hersteller/Manufacturer/Fabricant

Witte + Sutor GmbH

Steinberger Straße 6

D-71540 Murrhardt

www.acculux.de

info@acculux.de

Inhalt

Lieferumfang .............................................. 2

nwendungsbereich ................................... 2

Technische Daten ...................................... 2

Ersatzteile ................................................... 3

bmessungen ............................................ 4

Betrieb ........................................................ 5

Akku laden ............................................ 6

Automatische Funktionen ..................... 6

Information zum Fahrzeugeinbau ......... 6

Farbscheibe einsetzen ......................... 6

Wartung, Reparatur .................................... 7

Akkumulator austauschen .................... 7

Reinigung ............................................. 7

Hinweis:

AccuLux SL 6 LED ist mit einer

fokussierenden Linse ausgestattet

Contents

Scope of supply .......................................... 2

pplication range ........................................ 2

Technical data ............................................. 3

Spare parts ................................................. 3

Dimensions ................................................. 4

Operation .................................................... 6

Charging the rechargeable battery ....... 6

Automatic functions ............................... 6

Information for installation in a vehicle .. 6

Inserting the colour screen .................... 6

Maintenance, repair .................................... 7

Replacing the rechargeable battery ...... 7

Cleaning ................................................ 7

Attention:

AccuLux SL 6 LED is equipped with a

focusing lens

Sommaire

Contenu de la livraison ............................... 2

Domaine d’utilisation .................................. 2

Charactéristiques techniques ..................... 3

Pièces de rechange .................................... 3

Dimensions ................................................. 4

Fonctionnement .......................................... 6

Charger l’accumulateur ......................... 6

Fonctions automatiques ........................ 6

Informations pour le montage dans

un véhicule ............................................ 6

Assemblage des disques colorés ......... 6

Entretien, réparation ................................... 7

Remplacer l’accumulateur .................... 7

Nettoyage ............................................. 7

Attention:

AccuLux SL 6 LED avec lentille

focalisante

Bitte beachten:

Der Akku muss bei Lagerung oder bei

längerer Nichtbenutzung mindestens

alle 3 Monate nachgeladen werden.

Eine Unterlassung kann zum gravie-

renden Kapazitätsverlust des Akkus

führen. Unter Beachtung der Nachla-

dung behalten die Akkus ihre Kapazi-

tät bei und sind mehrere Jahre ein-

satzbereit und somit sehr robust und

langlebig.

Please note:

lf stored or not used for a Ionger

period of time, the rechargeable bat-

tery must be recharged at least once

every three months. Failure to do so

may Iead to a serious reduction in

battery capacity. lf regularly rechar-

ged, the batteries keep their capacity

and are ready to for use for several

years and thus extremely robust and

long-lived.

Remarque:

La batterie doit etre chargee au mini-

mum une fois tous les 3 mois en cas de

stockage ou de nonutilisationprolongee.

En cas d‘omission, il existe un risque

de perte grave de capacite de Ia bat-

terie. Si les consignes de chargement

sont respectees, Ia batterie conserve sa

capacite, elle reste ainsi prete a l‘emploi

pendant plusieurs annees et est donc

tres solide et resistante.

24 Monate Gewährleistung

Unsere Gewährleistung für Material

und Verarbeitung beträgt 24 Monate.

Verschleiß teile wie Akkus sind von der

Gewährleistung ausgenommen.

Bei unsachgemäßer Handhabung be-

steht kein Gewährleistungsanspruch.

24 months warranty tor detects

The manufacturer grants 24 months war-

ranty for defects on faulty materials and

workmanship. Rechargeable batteries are

excluded of this warranty for defects. War

ranty for defect claims cannot be accepted

in case of incorrect handling or repair.

Garantie legale de 24 mois

Le fabricant vous accorde une garantie

legale de 24 mois sur les vices de mate-

rial et de montage. Les accumulateurs so

nt exclus de la garantie legale. En cas de

manipulation non adequate, le droit ci la

garantie est supprime.

Bedienungsanleitung/Operating Instructions/Mode d’emploi AccuLux SL 5 LED + SL 6 LED, Version 4, 10/2015 2

Lieferumfang

Bitte prüfen Sie, ob Sie alle nachfolgend aufgeführten Teile

erhalten haben:

• Leuchte

• Ladestation

• Netzkabel 1,5 m für Anschluss an 230 V AC Versorgung

• Abgesichertes Anschlusskabel (F3A) mit 1,90 m für An-

schluss an 12 V/24 V DC KFZ-Bordnetz mit Anschlussste-

cker für Bordnetzsteckdose

• Farbscheibe*, orange

• Bedienungsanleitung

*Weitere Farbscheiben auf Anfrage lieferbar

Anwendungsbereich

Technische Daten

Spannungs-

versorgung

Netzteil

230 V AC

Spannungs-

versorgung,

mobil

12 V/24 V DC

direkter Anschluss an Autobatterie

Ladedauer 15 Stunden

48 Stunden vor Erstinbetriebnahme

Betriebstem-

peratur

-20 bis +40 °C

Gehäusemater

ial

Kunststoff

Leucht-

dauer

Leistung

5 Stunden Power LED

3 Watt Cree

(ca. 170 Lumen)

Scope of supply

Please check if you have received the components listed

below:

• Lamp

• Charging station

• Power cord 1.5 m for connection to 230 V AC supply

• Fused Supply cable (F3A) 1.90 m for connection to 12

V/24 V DC vehicle power system with connecting plug

• Colour screen*, orange

• Operating instructions

*Additional colour screens available on request

Application range

This work and emergency lamp may be employed in a tem-

perature range of -20 °C to +40 °C.

Technical data

Electric power

supply

230 V AC

Electric power

supply, portab-

12 V/24 V DC

Direct connection to car battery

Charging time 15 hours

48 hours before first operation

Operating

temperature

-20 to +40 °C

Casing mate-

rial

Plastics

Operating

time

Output

5 hours Power LED

3 Watt Cree

(ca. 170 lumen)

Contenu de la livraison

Veuillez vérifier si vous avez reçu tous les composants mention-

nés ci-dessous :

• Lampe

• Chargeur de batterie

• Cordon électrique 1,5 m pour la connexion à l'alimentation

230 V AC

• Câble de raccordement protégé par fusible (F3A) 1,90 m pour

la connexion à un réseau de bord de véhicule 12 V/24 V DC

avec fiche de connexion pour prise de réseau de bord

• Disque coloré*, orange

• Mode d'emploi

* Autres disques colorés disponibles sur demande

Domaine d’utilisation

Cette lampe de travail et de secours peut être utilisée dans une

gamme de températures comprise entre -20 °C et +40 °C.

Caractéristiques techniques

Alimentation

électrique,

bloc d'alimen-

tation

230 V AC

Alimentation

électrique,

portable

12 V/24 V courant continu

connexion directe à la batterie du véhi-

cule

Durée de

charge

15 heures

48 heures avant la première mise en

service

Température

de service

-20 à +40 °C

Matériau du

boîtier

Plastique

Lampes Durée

d‘éclairage

Puissance

5 heures LED de puissance

3 Watt Cree

(ca. 170 lumen)

Hauptlicht

Main light

Einsatz als Arbeitsleuchte mit Notlichtfunktion. Sie darf in

einem Temperaturbereich von -20 °C bis +40 °C eingesetzt

werden.

Bedienungsanleitung/Operating Instructions/Mode d’emploi AccuLux SL 5 LED + SL 6 LED, Version 4, 10/2015 3

Akkumulator Blei-Gel, 4 V; 3,5 Ah, wartungsfrei

Schutzart Leuchte IP54

Ladestation IP20

Laserklasse 1

Ersatzteile

Zum Austausch des Akkumulators ausschließlich Original

AccuLux-Ersatzteile verwenden. Nur Originalteile gewähr-

leisten ordnungsgemäße Funktion und Sicherheit!

Bestell-Nummer Ersatzteil

456.810 Akkumulator, Blei-Gel, 4 V, 3,5 Ah

Weitere Ersatz- und Zubehörteile auf Anfrage lieferbar.

Rechargeable

battery

Lead gel, 4 V; 3.5 Ah, maintenance-free

Enclosure type Lamp IP54

Charging station IP20

Laser class 1

Spare parts

For replacement of rechargeable batteries use original Accu-

Lux spare parts only. Only original spares ensure proper

function and safety!

Order number Spare part

456.810 Rechargeable battery, lead gel, 4 V;

3.5 Ah

Additional spare-parts and accessories are available on request.

Accumulateur Plomb-gel, 4 V ; 3,5 Ah, sans entretien

Type de pro-

tection

Lampe IP54

Chargeur de batterie IP20

Classe laser 1

Pièces de rechange

Utilisez uniquement les pièces de rechange originales AccuLux

pour le remplacement de l'accumulateurs. Seules les pièces

originales peuvent garantir le bon fonctionnement et la sécuri-

té de l’appareil !

Référence Pièce de rechange

456.810 Accumulateur, plomb-gel, 4 V ; 3,5 Ah

Autres pièces de rechange et d'accessoires disponibles sur demande
