PS-POE
PoE Splitter
The PS-POE is a PoE splitter that provides a 24V DC output to power the strobe light in Aiphone’s wall boxes
and towers. The IX Series emergency stations have a secondary PoE output (pass-through) that can be used
to connect to this splitter. The PoE pass-through will only be usable if the IX station is connected and powered
via a PoE+ switch.

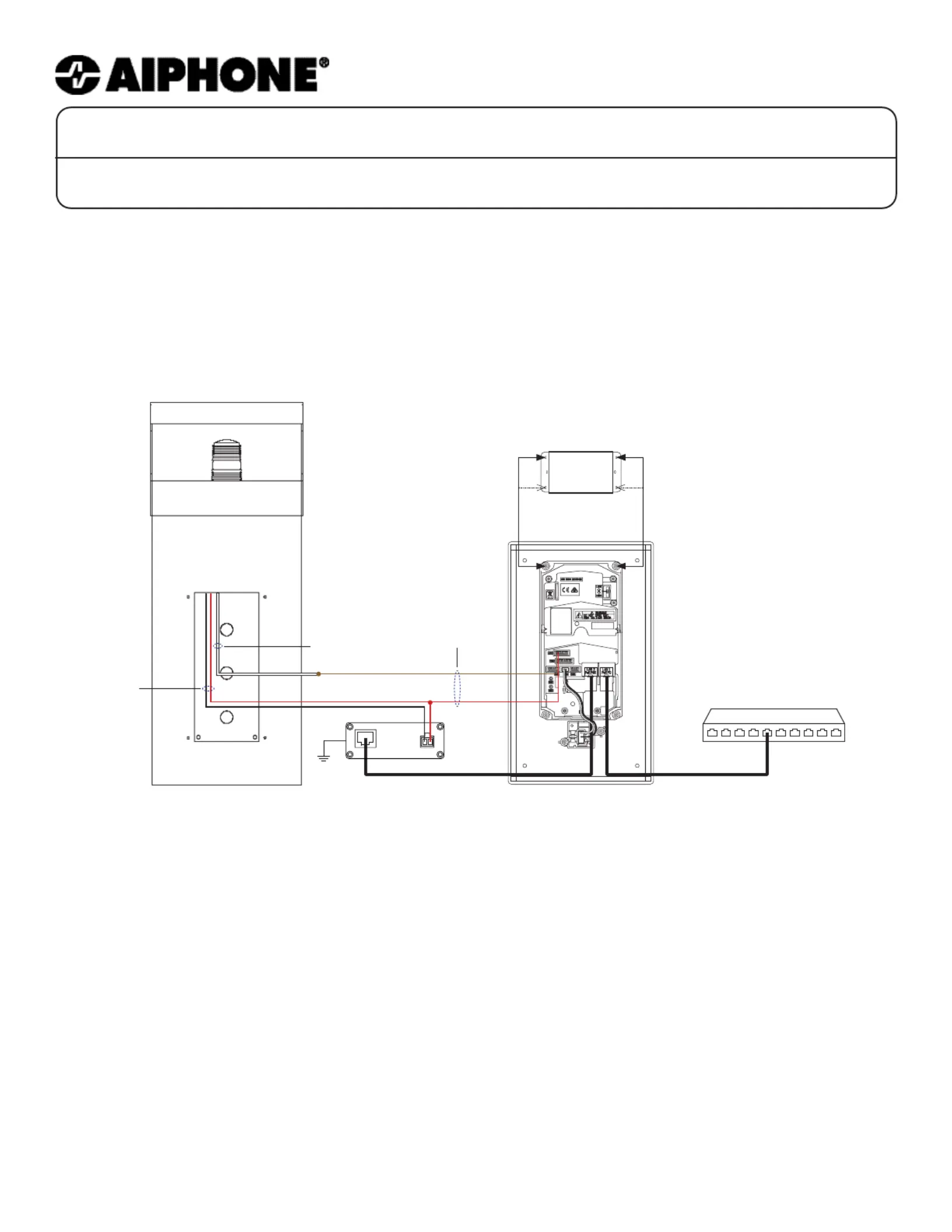

-INSTRUCTIONS-
IX-RA (Back View)
Wall Box
PS-POE
1
PS-POE
WIRING
PoE+ Switch
Cat-5e / Cat-6
PS-POE Instr
0619JD
Aiphone Corporation
www.aiphone.com
tech@aiphone.com
800-692-0200
PoE IN
- +
Strobe
Power Wires
Strobe Trigger Wire
Brown & Red from
CN1 (Relay 1)
2
Cat-5e / Cat-6
SPECIFICATIONS
Power: PoE (803.2af)
Power consumption: 8.4W
Output power: 24V DC, 350mA
Operating Temperature: -40° ~ 140° F (-40° ~ 60°C)
Mounting: Secure to mounting studs on back of IX station or secure to a
1-gang box.
Dimensions: 4-
1
⁄
16
" H x 2-
9
⁄
16
" W x 1-⅛" D
1
Connect the ground terminal to an Earth ground.
2
Relay 1 must be enabled during the station programming process.
Mount the PS-POE to the studs on the back
of the IX station using the top or bottom
holes. Ensure that the RJ45 jack is facing
down when mounted.
The middle holes on the PS-POE can be
used to mount to a standard 1-gang provision.
Mounting hardware not included.
Drawing not to scale
