Sida 1/8

ATOLL ELECTRONIQUE

OWNER’S MANUAL ~ AMPLIFIER AM200 Sig

ATOLL ELECTRONIQUEPage 5Page 4

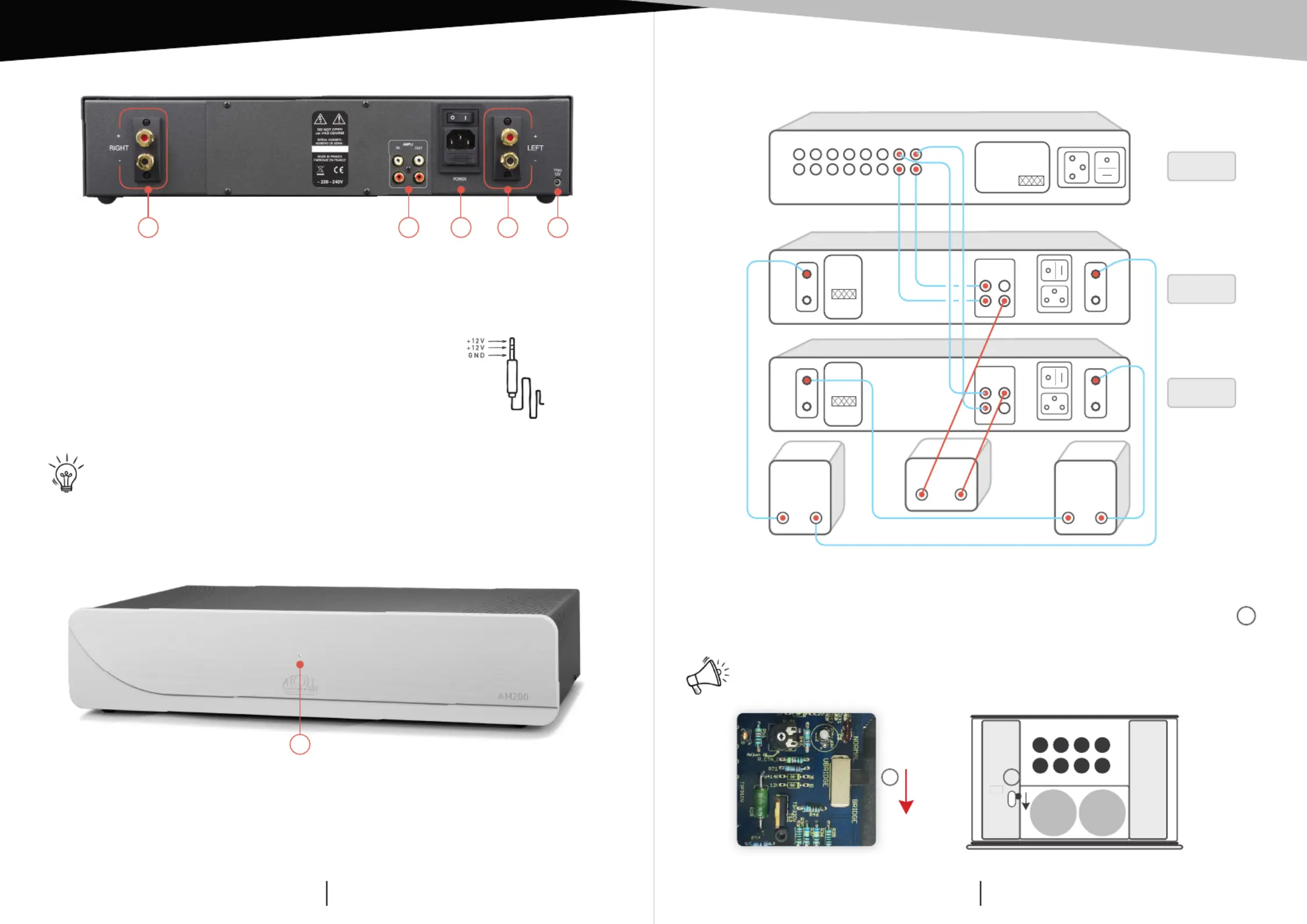

To transform your Power Amplifier from Stereo to Mono, you have to push the switch

placed inside the appliance as shown below:

BRIDGE MONO MODE

Warning: be sure that your amplier is unplugged and that no other appliance is

plug-in during this operation.

(Configuration: 1 Preamplifier & 2 bridged mono amplifier).

CONNECTINGS

PREAMP

AMP 1

AMP 2

AMPLI

IN OUT

POWER

LEFTRIGHT

DO NOT

OPEN

NE PAS

OUVRIR

SERIAL NUMBER

NUMERO DE SERIE

MADE IN FRANCE

FABRIQUE EN FRANCE

–

PRE-OUT

POWER

RIGHT LEFT

DO NOT OPEN

NE PAS OUVRIR

SERIAL NUMBER

NUMERO DE SERIE

MADE IN FRANCE

FABRIQUE EN FRANCE

DO NOT

OPEN

NE PAS

OUVRIR

SERIAL NUMBER

NUMERO DE SERIE

MADE IN FRANCE

FABRIQUE EN FRANCE

+ – + –

–

AMPLI

IN OUT

Internal view

LEFT

1) Ampli input and output (line).

2) General power plug and ON/OFF

button (with internal fuse).

3) Left channel output.

4) Right channel output.

5) 12V

Trigger input

(1)

6) Power indicator led.

CONNECTINGS + TRIGGER

DETAILS OF FUNCTIONS

4 1 2 3 5

(1)

Trigger input: This input allows the control ON/OFF of your

amplifier simultaneously to any device with a 12V Trigger

outlet. For the system to operate, the On/Off button on your

AM200 must remain in the off position (0). If the switch is in

the ON position (I), the amplifier will work but not the Trigger

function.

Trigger cable must be a Male to Male stereo jack plug Ø 3,5 mm (1/8”).

Jack

Ø 3,5 mm

Produktspecifikationer

Varumärke:	Atoll
Kategori:	mottagare
Modell:	AM200
Vikt:	12000 g
Bredd:	440 mm
Djup:	280 mm
Höjd:	90 mm
Ljudutgångskanaler:	2.0 kanaler
Total harmonisk distorsion (THD):	0.005 %
Ingångskänslighet:	500 mV
Toppeffekt per kanal:	200 W
RMS uteffekt per kanal (4 Ohm):	200 W
RMS uteffekt per kanal (8 Ohm):	120 W
Linjeingångar (RCA):	2
Produktens färg:	Svart, silver
Frekvensområde:	5 - 100000 hz
Anslutningsteknologi:	Kabel
Antal ljudutgångar vänster/höger:	1
Ändamål:	Hem
Signal/brusförhållande (SNR):	100 dB
Synkroniserad ingångsimpedans:	220000 Ω
