Sida 1/4

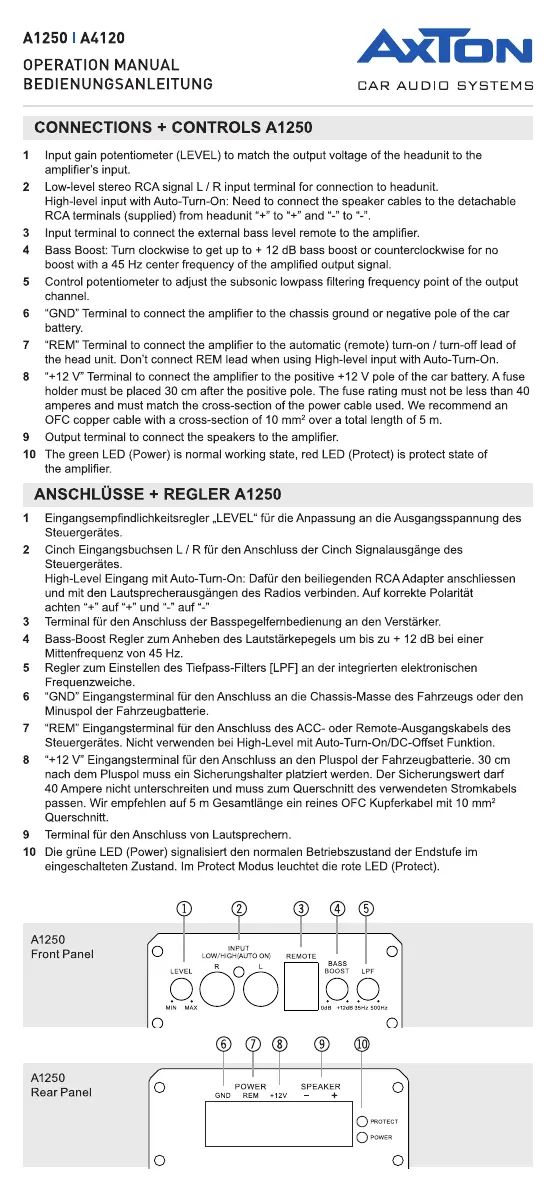

CONNECTIONS + CONTROLS A1250
1 Input gain potentiometer (LEVEL) to match the output voltage of the headunit to the
 amplier’sinput.
2 Low-levelstereoRCAsignalL/Rinputterminalforconnectiontoheadunit.
High-levelinputwithAuto-Turn-On:Needtoconnectthespeakercablestothedetachable 
 RCAterminals(supplied)fromheadunit“+”to“+”and“-”to“-”.
3  Inputterminaltoconnecttheexternalbasslevelremotetotheamplier.
4 BassBoost:Turnclockwisetogetupto+12dBbassboostorcounterclockwiseforno
 boostwitha45Hzcenterfrequencyoftheampliedoutputsignal.
5 Controlpotentiometertoadjustthesubsoniclowpasslteringfrequencypointoftheoutput 
 channel.
6 “GND”Terminaltoconnecttheampliertothechassisgroundornegativepoleofthecar
 battery.
7 “REM”Terminaltoconnecttheampliertotheautomatic(remote)turn-on/turn-offleadof 
 theheadunit.Don’tconnectREMleadwhenusingHigh-levelinputwithAuto-Turn-On.
8 “+12V”Terminaltoconnecttheampliertothepositive+12Vpoleofthecarbattery.Afuse
 holdermustbeplaced30cmafterthepositivepole.Thefuseratingmustnotbelessthan40
amperesandmustmatchthecross-sectionofthepowercableused.Werecommendan 
 OFCcoppercablewithacross-sectionof10mm
2overatotallengthof5m.
9  Outputterminaltoconnectthespeakerstotheamplier.
10 ThegreenLED(Power)isnormalworkingstate,redLED(Protect)isprotectstateof
 theamplier.
CONNECTIONS + CONTROLS A4120
1 Controlpotentiometertoadjustthehighpassorlowpasslteringfrequencyforthefront
 channelsoftheamplier.
2 Input gain potentiometer (LEVEL) to match the output voltage of the head unit to the
 amplier’sfrontinputchannels.
3 SlideswitchtoselecttheoperationmodeofthefrontchannelsX-overoftheamplier[HPF],
 [FULL]or[LPF].
4 Input gain potentiometer (LEVEL) to match the output voltage of the head unit to the
 amplier’srearinputchannels.
5 SlideswitchtoselecttheoperationmodeoftherearchannelsX-overoftheamplier[HPF],
 [FULL]or[LPF].
6 Controlpotentiometertoadjustthehighpassorlowpasslteringfrequencyfortherear
 channelsoftheamplier.
7 ThegreenLED(Power)isnormalworkingstate,redLED(Protect)isprotectstateof
 amplier.
8 Portforthepowerconnector:
•REMTerminaltoconnecttheampliertotheautomatic(remote)turn-on/turn-offleadof 
 theheadunit.
•GNDTerminaltoconnecttheampliertothechassisgroundornegativepoleofthecar 
 battery.
 •“+12V”Terminaltoconnecttheampliertothepositive+12Vpoleofthecarbattery.
 Afuseholdermustbeplaced30cmafterthepositivepole.Thefuseratingmustnot
 belessthan40amperesandmustmatchthecross-sectionofthepowercableused.
 WerecommendanOFCcoppercablewithacross-sectionof10mm
2 over a total
 lengthof5m.
9  Speakerterminaltoconnectthespeakersandinputsignalwirestotheamplier.Forcorrect
 sound,itisessentialtoensurethatthepolarityiscorrect.“+”to“+”and“-”to“-”
OPERATION MANUAL
BEDIENUNGSANLEITUNG
ANSCHLÜSSE + REGLER A1250
1 Eingangsempndlichkeitsregler„LEVEL“fürdieAnpassungandieAusgangsspannungdes
 Steuergerätes.
2  CinchEingangsbuchsenL/RfürdenAnschlussderCinchSignalausgängedes
 Steuergerätes.
High-LevelEingangmitAuto-Turn-On:DafürdenbeiliegendenRCAAdapteranschliessen 
 undmitdenLautsprecherausgängendesRadiosverbinden.AufkorrektePolarität
 achten“+”auf“+”und“-”auf“-
3  TerminalfürdenAnschlussderBasspegelfernbedienungandenVerstärker.
4  Bass-BoostReglerzumAnhebendesLautstärkepegelsumbiszu+12dBbeieiner
 Mittenfrequenzvon45Hz.
5 ReglerzumEinstellendesTiefpass-Filters[LPF]anderintegriertenelektronischen
 Frequenzweiche.
6 “GND”EingangsterminalfürdenAnschlussandieChassis-MassedesFahrzeugsoderden
 MinuspolderFahrzeugbatterie.
7 “REM”EingangsterminalfürdenAnschlussdesACC-oderRemote-Ausgangskabelsdes 
 Steuergerätes.NichtverwendenbeiHigh-LevelmitAuto-Turn-On/DC-OffsetFunktion.
8  “+12V”EingangsterminalfürdenAnschlussandenPluspolderFahrzeugbatterie.30cm
nachdemPluspolmusseinSicherungshalterplatziertwerden.DerSicherungswertdarf 
 40AmperenichtunterschreitenundmusszumQuerschnittdesverwendetenStromkabels
 passen.Wirempfehlenauf5mGesamtlängeeinreinesOFCKupferkabelmit10mm
2
 Querschnitt.
9 TerminalfürdenAnschlussvonLautsprechern.
10 DiegrüneLED(Power)signalisiertdennormalenBetriebszustandderEndstufeim
 eingeschaltetenZustand.ImProtectModusleuchtetdieroteLED(Protect).
ANSCHLÜSSE + REGLER A4120
1  ReglerzumEinstellendesgewähltenHochpass-Filters[HPF]oderTiefpass-Filters[LPF]an
 derintegriertenelektronischenFrequenzweichederFront-Kanäle.
2  Eingangsempndlichkeitsregler„LEVEL“derFront-KanälefürdieAnpassungandie
 AusgangsspannungdesSteuergerätes.
3  SchiebeschalterfürdieFestlegungderArbeitsweisederintegriertenelektronischen
 Frequenzweiche:Hochpass-Filter[HPF],Tiefpass-Filter[LPF]undkomplettesSignal[FULL].
4  Eingangsempndlichkeitsregler„LEVEL“derRear-KanälefürdieAnpassungandie
 AusgangsspannungdesSteuergerätes.
5  SchiebeschalterfürdieFestlegungderArbeitsweisederintegriertenelektronischen
 Frequenzweiche:Hochpass-Filter[HPF],Tiefpass-Filter[LPF]undkomplettesSignal[FULL].
6 ReglerzumEinstellendesgewähltenHochpass-Filters[HPF]oderTiefpass-Filters[LPF]an
 derintegriertenelektronischenFrequenzweichederRear-Kanäle.
7 DiegrüneLED(Power)signalisiertdennormalenBetriebszustandderEndstufeim
 eingeschaltetenZustand.ImSchutzmodusleuchtetdieroteLED(Protect).
8 AnschlussfürdenStromversorgungsstecker:
 •REM:denAnschlussdesRemote-KabelsüberdenAmp-oderAntenna-RemoteAusgang
 desSteuergerätes.
 •GND:denAnschlussandieChassis-MassedesFahrzeugsoderdenMinuspolder
 Fahrzeugbatterie.DieKabellängesollte1mnichtüberschreiten.
•“+12V”:denAnschlussandenPluspolderFahrzeugbatterie.30cmnachdemPluspol 
musseinSicherungshalterplatziertwerden.DerSicherungswertdarf40Amperenicht
 unterschreitenundmussdemQuerschnittdesverwendetenStromkabelsentsprechen.Wir
 empfehlenauf5mGesamtlängeeinreinesKupferkabelmit10mm
2Querschnitt.
9  AnschlussfürdieLautsprecher-undSignalkabel.FüreinekorrekteMusikwiedergabemuss
 unbedingtaufdiekorrektePolunggeachtetwerden.„+“auf„+“und„-“auf„-
22
33
44 6
55
11
7 78 89 9bl6
A125 0
RearPanel
A4120
RearPanel
A1250
FrontPanel
A4120
FrontPanel
A1250 A4120I
