Sida 1/12

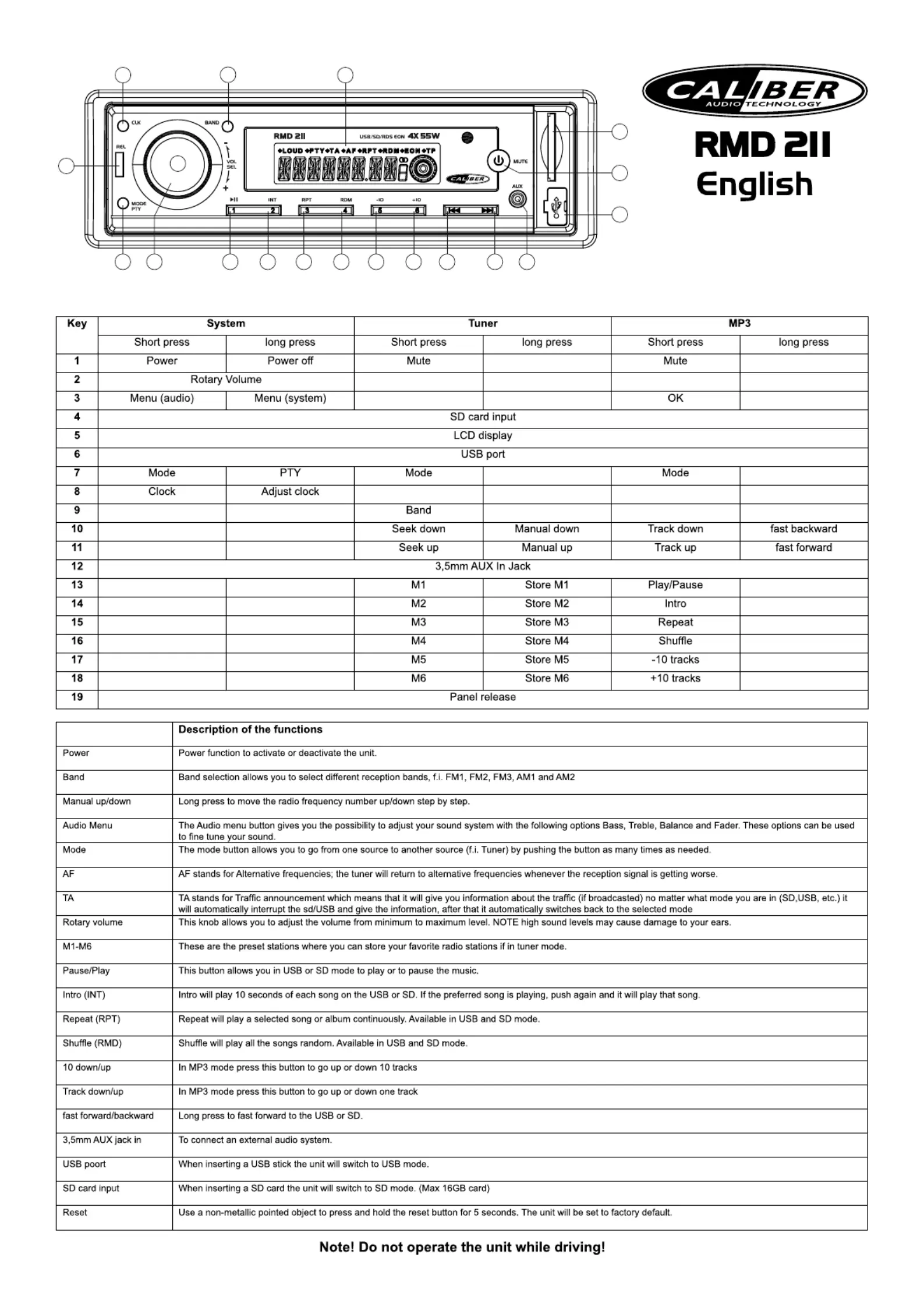

Key System Tuner MP3

Short press long press Short press long press Short press long press

1Power Power off Mute Mute

2Rotary Volume

3Menu (audio) Menu (system) OK

4SD card input

5LCD display

6USB port

7Mode PTY Mode Mode

8Clock Adjust clock

9Band

10 Seek down Manual down Track down fast backward

11 Seek up Manual up Track up fast forward

12 3,5mm AUX In Jack

13 M1 Store M1 Play/Pause

14 M2 Store M2 Intro

15 M3 Store M3 Repeat

16 M4 Store M4 Shufe

17 M5 Store M5 -10 tracks

18 M6 Store M6 +10 tracks

19 Panel release

Description of the functions

Power Power function to activate or deactivate the unit.

Band Band selection allows you to select different reception bands, f.i. FM1, FM2, FM3, AM1 and AM2

Manual up/down Long press to move the radio frequency number up/down step by step.

Audio Menu The Audio menu button gives you the possibility to adjust your sound system with the following options Bass, Treble, Balance and Fader. These options can be used

to ne tune your sound.

Mode The mode button allows you to go from one source to another source (f.i. Tuner) by pushing the button as many times as needed.

AF AF stands for Alternative frequencies; the tuner will return to alternative frequencies whenever the reception signal is getting worse.

TA TA stands for Trafc announcement which means that it will give you information about the trafc (if broadcasted) no matter what mode you are in (SD,USB, etc.) it

will automatically interrupt the sd/USB and give the information, after that it automatically switches back to the selected mode

Rotary volume This knob allows you to adjust the volume from minimum to maximum level. NOTE high sound levels may cause damage to your ears.

M1-M6 These are the preset stations where you can store your favorite radio stations if in tuner mode.

Pause/Play This button allows you in USB or SD mode to play or to pause the music.

Intro (INT) Intro will play 10 seconds of each song on the USB or SD. If the preferred song is playing, push again and it will play that song.

Repeat (RPT) Repeat will play a selected song or album continuously. Available in USB and SD mode.

Shufe (RMD) Shufe will play all the songs random. Available in USB and SD mode.

10 down/up In MP3 mode press this button to go up or down 10 tracks

Track down/up In MP3 mode press this button to go up or down one track

fast forward/backward Long press to fast forward to the USB or SD.

3,5mm AUX jack in To connect an external audio system.

USB poort When inserting a USB stick the unit will switch to USB mode.

SD card input When inserting a SD card the unit will switch to SD mode. (Max 16GB card)

Reset Use a non-metallic pointed object to press and hold the reset button for 5 seconds. The unit will be set to factory default.

13 14 15 16 17 18 10 11 12

8 5

7 3

BOU-

TON

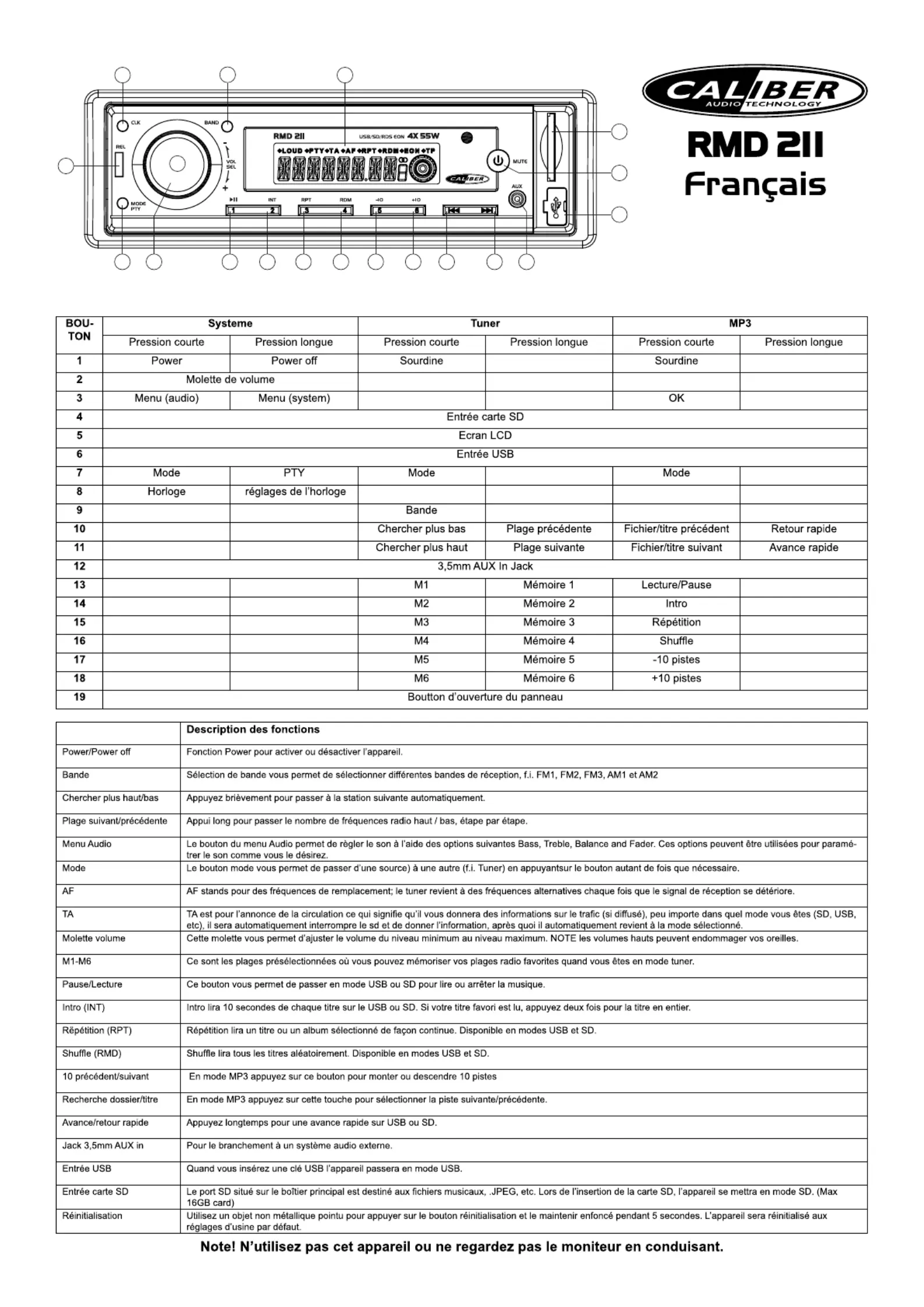

Systeme Tuner MP3

Pression courte Pression longue Pression courte Pression longue Pression courte Pression longue

1Power Power off Sourdine Sourdine

2Molette de volume

3Menu (audio) Menu (system) OK

4Entrée carte SD

5Ecran LCD

6Entrée USB

7Mode PTY Mode Mode

8Horloge réglages de l’horloge

9Bande

10 Chercher plus bas Plage précédente Fichier/titre précédent Retour rapide

11 Chercher plus haut Plage suivante Fichier/titre suivant Avance rapide

12 3,5mm AUX In Jack

13 M1 Mémoire 1 Lecture/Pause

14 M2 Mémoire 2 Intro

15 M3 Mémoire 3 Répétition

16 M4 Mémoire 4 Shufe

17 M5 Mémoire 5 -10 pistes

18 M6 Mémoire 6 +10 pistes

19 Boutton d’ouverture du panneau

Description des fonctions

Power/Power off Fonction Power pour activer ou désactiver l’appareil.

Bande Sélection de bande vous permet de sélectionner différentes bandes de réception, f.i. FM1, FM2, FM3, AM1 et AM2

Chercher plus haut/bas Appuyez brièvement pour passer à la station suivante automatiquement.

Plage suivant/précédente Appui long pour passer le nombre de fréquences radio haut / bas, étape par étape.

Menu Audio Le bouton du menu Audio permet de règler le son à l’aide des options suivantes Bass, Treble, Balance and Fader. Ces options peuvent être utilisées pour paramé-

trer le son comme vous le désirez.

Mode Le bouton mode vous permet de passer d’une source) à une autre (f.i. Tuner) en appuyantsur le bouton autant de fois que nécessaire.

AF AF stands pour des fréquences de remplacement; le tuner revient à des fréquences alternatives chaque fois que le signal de réception se détériore.

TA TA est pour l’annonce de la circulation ce qui signie qu’il vous donnera des informations sur le trac (si diffusé), peu importe dans quel mode vous êtes (SD, USB,

etc), il sera automatiquement interrompre le sd et de donner l’information, après quoi il automatiquement revient à la mode sélectionné.

Molette volume Cette molette vous permet d’ajuster le volume du niveau minimum au niveau maximum. NOTE les volumes hauts peuvent endommager vos oreilles.

M1-M6 Ce sont les plages présélectionnées où vous pouvez mémoriser vos plages radio favorites quand vous êtes en mode tuner.

Pause/Lecture Ce bouton vous permet de passer en mode USB ou SD pour lire ou arrêter la musique.

Intro (INT) Intro lira 10 secondes de chaque titre sur le USB ou SD. Si votre titre favori est lu, appuyez deux fois pour la titre en entier.

Rëpétition (RPT) Répétition lira un titre ou un album sélectionné de façon continue. Disponible en modes USB et SD.

Shufe (RMD) Shufe lira tous les titres aléatoirement. Disponible en modes USB et SD.

10 précédent/suivant En mode MP3 appuyez sur ce bouton pour monter ou descendre 10 pistes

Recherche dossier/titre En mode MP3 appuyez sur cette touche pour sélectionner la piste suivante/précédente.

Avance/retour rapide Appuyez longtemps pour une avance rapide sur USB ou SD.

Jack 3,5mm AUX in Pour le branchement à un système audio externe.

Entrée USB Quand vous insérez une clé USB l’appareil passera en mode USB.

Entrée carte SD Le port SD situé sur le boîtier principal est destiné aux chiers musicaux, .JPEG, etc. Lors de l’insertion de la carte SD, l’appareil se mettra en mode SD. (Max

16GB card)

Réinitialisation Utilisez un objet non métallique pointu pour appuyer sur le bouton réinitialisation et le maintenir enfoncé pendant 5 secondes. L’appareil sera réinitialisé aux

réglages d’usine par défaut.

13 14 15 16 17 18 10 11 12

8 5

7 3

Taste System Tuner MP3

Kurzes Drücken Langes Drücken Kurzes Drücken Langes Drücken Kurzes Drücken Langes Drücken

1Einschalten Ausschalten Stumm Stumm

2Lautstärke

3Menü (audio) Menü (system) OK

4SD card slot

5LCD display

6USB-Eingang

7Modus PTY Modus Modus

8Uhr Uhreinstellungen

9Band

10 Suche zurück Tuning zurück Datei/Titel zurück Schnell zurück

11 Suche vor Tuning vor Datei/Titel vor Schnell vor

12 3,5mm Steckdose

13 M1 Speicher 1 Pause/Wiedergabe

14 M2 Speicher 2 Intro

15 M3 Speicher 3 Wiederholung

16 M4 Speicher 4 Zufallswiedergabe

17 M5 Speicher 5 - 10 Titel

18 M6 Speicher 6 + 10 Titel

19 Taste zum Lösen des Bedienfeldes

Beschreibung der Funktionen

Ein-/Ausschalten Funktion zu Ein- oder Ausschalten des Gerätes. Zum Ausschalten drücken und halten Sie die Taste für 3 Sekunden.

Band Die Bandwahl ermöglicht Ihnen das Wählen verschiedener Empfangsbänder, z.B. FM1, FM2, FM3, AM1 und AM2

Suche vor/zurück Kürz drücken, um automatisch zum nächsten Radiosender zu gelangen.

Vorwärts/rückwärts tunen Langes Drücken um die Radiofrequenznummer schrittweise nach oben oder unten zu stellen.

Audiomenü Die Taste Audiomenü ermöglicht das Einstellen der Lautsprecher mit den Optionen Bass, Höhen, Balance, Fader, Piepton ein/aus, Subwoofer ein/aus. Stellen Sie mit

diesen Optionen den Ton ein.

Modus Die Modus-Taste ermöglicht es von einer Quelle zu einer anderen Quelle (z.B. Tuner) zu wechseln, indem die Taste so oft wie nötig gedrückt wird.

AF AF steht für Alternativ-Frequenzen; der Tuner schaltet auf Alternativfrequenzen, wenn das Empfangssignal schlecht wird.

TA TA steht für “Trafc announcement” (Verkehrsmeldung), das heißt, dass das Gerät Verkehrsmeldungen wiedergibt (wenn diese gesen det werden), egal in welchem

Modus (USB, SD, usw.) sich das Gerät bendet. Die Wiedergabe der SD wird unterbrochen, die Verkehrsmeldung wiedergegeben und danach die CD fortgesetzt.

Lautstärke Der Regler ermöglicht die Einstellung der Lautstärke vom Minimum zu Maximum. HINWEIS: Große Lautstärken können Ihre Ohren beschädigen

M1-M6 Dies sind die Speicherplätze, wo Sie im Tuner-Modus Ihre Lieblingssender ablegen können.

Pause/Wiedergabe Diese Taste ermöglicht es im USB- oder SD-Modus, die Musik abzuspielen oder anzuhalten.

Intro (INT) Scan wird 10 Sekunden von jedem Song spielen auf dem USB or SD. Wenn der bevorzugte Song abgespielt wird, erneut drücken und schon wird das Lied zu spielen.

Wiederholung (RPT) Die Wiederholfunktion spielt einen Titel oder ein Album wiederholt ab. Verfügbar im USB- und SD-Modus.

Zufallswiedergabe

(RMD)

Die Zufallsfunktion spielt alle Titel in zufälliger Reihenfolge ab. Verfügbar im USB- und SD-Modus.

10 hoch/runter Im MP3-Modus durch Drücken dieser Taste nach oben oder unten 10 Titel

Datei/Titel vor/zurück Drücken Sie diesen Knopf im MP3-Modus, um den nächsten oder vorherigen Titel auszuwählen.

Schnell vor/zurück Lange drücken zum schnellen Bewegen zu USB oder SD.

3,5mm Steckdose Zum Anschluß eines externen Audiosystems.

USB-Eingang Beim Anschluss eines USB-Steckers schaltet das Gerät in den USB-Modus.

SD card slot Der SD-Kartenslot am Gerät ist für Musikdateien, JPEG-Dateien usw. Wenn Sie eine SD-Karte einstecken, schaltet das Gerät auf den SD-Kartenmodus. (Max. 16GB Karten)

Reset Benutzen Sie einen nichtmetallischen, spitzen Gegenstand, um die Taste zu drücken und 5 Sekunden zu halten. Das Gerät wird in die Werkseinstellungen zurückgesetzt.
