Comprehensive CHE-HDBTWP242K Bruksanvisning
Comprehensive
Inte kategoriserad
CHE-HDBTWP242K
Läs nedan 📖 manual på svenska för Comprehensive CHE-HDBTWP242K (3 sidor) i kategorin Inte kategoriserad. Denna guide var användbar för 20 personer och betygsatt med 4.3 stjärnor i genomsnitt av 10.5 användare
Sida 1/3

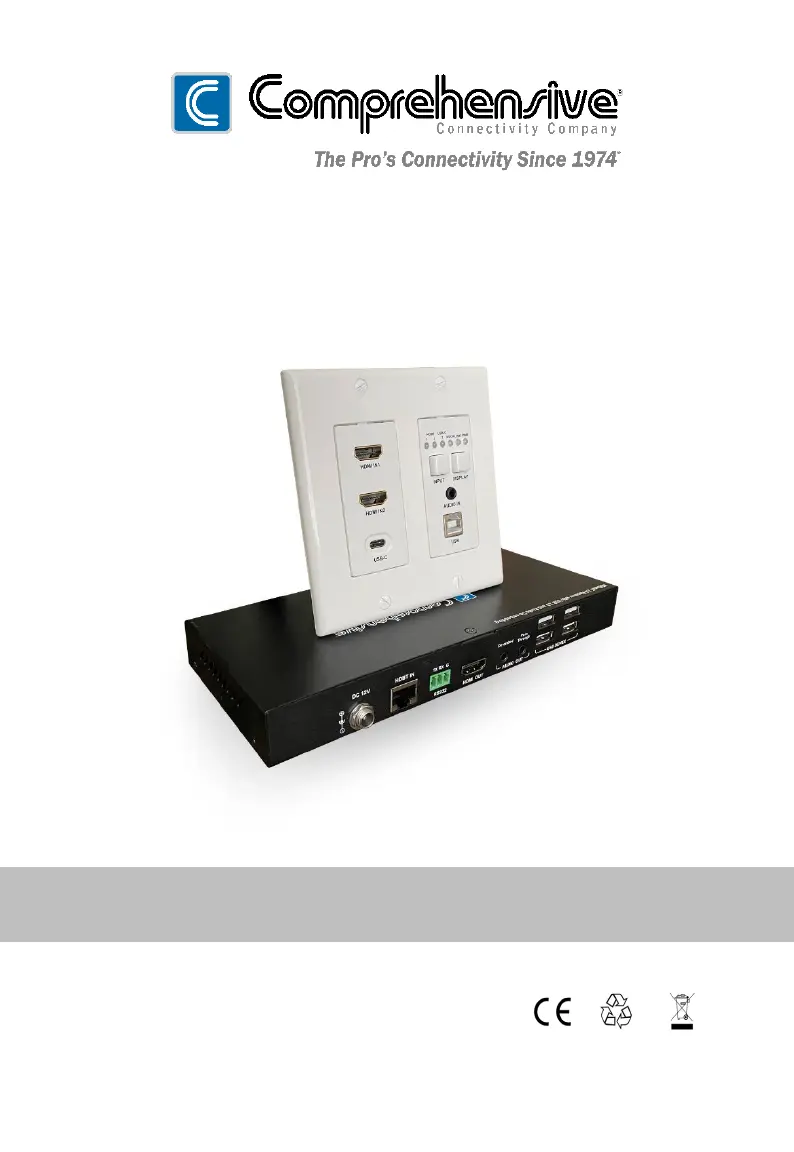

CHE- HDBTWP242K
Pro AV/IT HDBaseT™ 4K Dual Gang with HDMI/USB C and USB, -
Audio Wall Plate Extender Kit up to 230ft
Version: V1.0.0
User Manual
6
Transmission Distance
Note: Straight-through cable category wired to T568B standard is
recommended.
Panel Description
Transmitter
ID
Name
Description
1&2
HDMI IN (1~2)
Connect to HDMI sources.
3
USB-C
USB- -C C port: USB 3.1 Gen1 (5Gbps). Connect to a USB
source for source input or connect to a control device for
firmware upgrade.
4
RESET
Use this button to reset device.
When the transmitter powered on, use pointed is a stylus to
hold down this button for five or more seconds and then
release, the transmitter will reboot and restore to its factory
defaults.
5
UPDATE Micro USB port for updating firmware (MCU USB-C and
chip) or controlling the transmitter through API commands.
6 Input Selection
LEDs
LED On: Corresponding input channel is selected.
LED Off: Corresponding input channel is not selected.
Cable Type
Range
Supported Video
Cat 5e
100m/330ft
1080P@60Hz, 36bpp
90m/197ft
1080P@60Hz, 48bpp
4K@30Hz, 4:4:4 24bpp
4K@60Hz, 4:2:0 24bpp
Cat 6/6a/7
100m/330ft
1
2
3
5
4
6 97 8
10
1
12
13
11
Transmitter
Laptop
HDMI
Audio
USB
USB-C
MacBook
(Front)
(Rear)
HDBT
Receiv er
HDMI OUT
AUDIO
OUT
USB
USB
USB
Earphone Speaker Camera Keyboard Mouse USB
Produktspecifikationer
| Varumärke: | Comprehensive |
| Kategori: | Inte kategoriserad |
| Modell: | CHE-HDBTWP242K |
