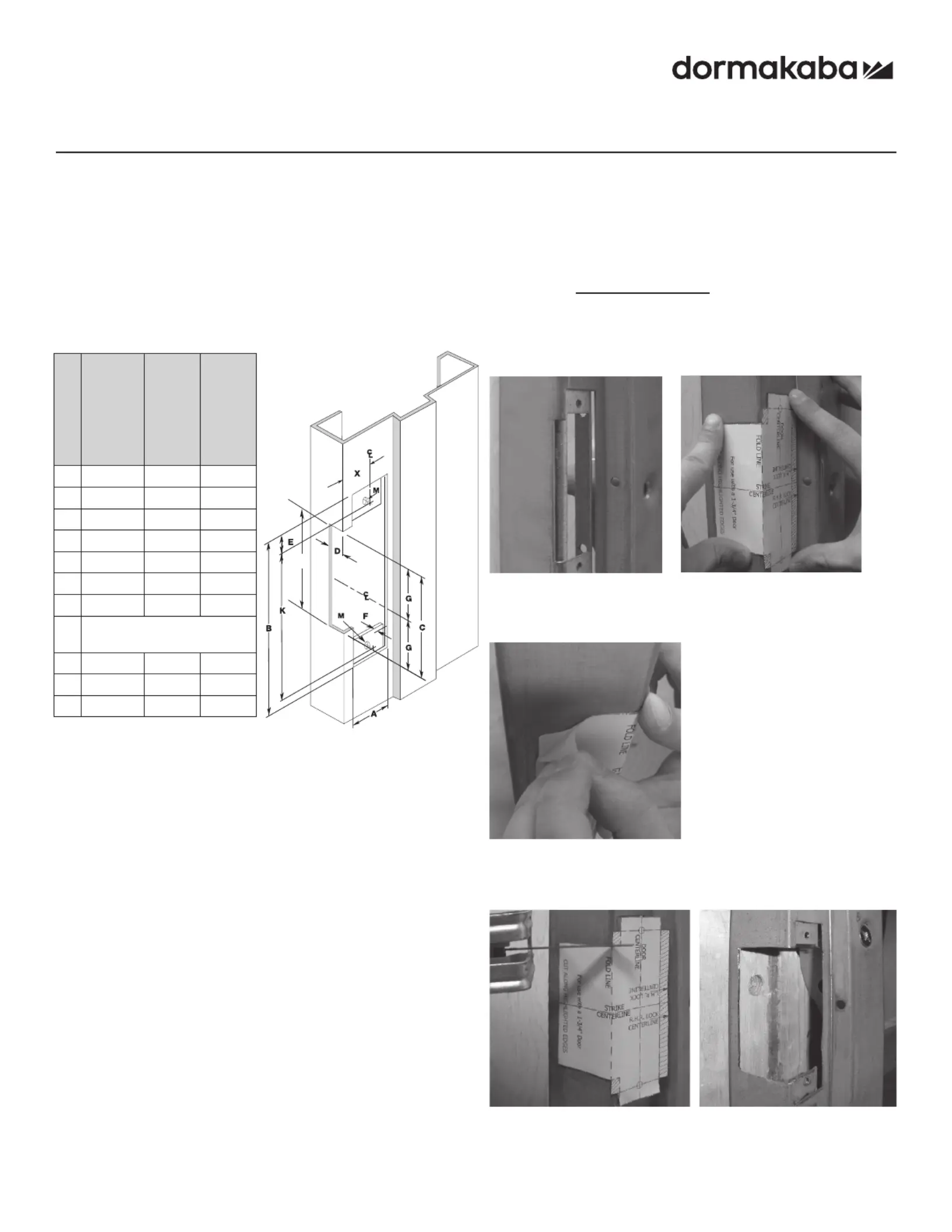

F R A M E P R E P I N S T R U C T I O N S

E S 9 6 F

Electric Strikes

DORMA DRIVE, DRAWER AC, REAMSTOWN, PA 17567 PHONE: (800) 523-8483 (717) 336-3881 FAX: (717) 336-2106

EMAIL: archdw.us@dormakaba.com dormakaba.us WEBSITE:

PCN18035

R04-20GR

ISES96F_PREP

08281285

1. Place the folded template square to the frame. Horizontally align

holes marked on the template with the mounting holes in frame.

2. Peel adhesive backing and paste the folded template square to the

frame.

3. Carefully cut the frame inside the un-shaded area marked on the

template. Install strike per installation instructions 08281280.

For Cutting ANSI Prep Frames

NOTE: Specications subject to change without notice.

* Dimension F is measured from face of mounting tab to face of

frame.

** Dimension X on the drawing is determined by the vertical

centerline of the door. If the latch incorporates a deadlocking pin

additional steps will be necessary to ensure proper operation of the

deadlocking pin. Measure the thickness of the deadlocking pin and

add this thickness to Dimension X to relocate the vertical centerline an

appropriate distance on the frame.

Frame Prep Dimensions

MEASUREMENT

FRACTIONAL

INCHES

DECIMAL

INCHES

METRIC

A 1-1/4”1.250 31.75

B 4-7/8”4.875 123.83

C 3-3/8”3.375 85.73

F + 1-7/16”F + 1.438 F + 36.51

E 3/8”0.375 9.53

F 3/16”* 0.188* 4.76*

G 1-11/16”1.688 42.86

X Vertical Centre Line of Door

Lock and Mounting Face Plate**

K 4-1/8”4.125 104.78

M 12-24 N/A N/A

Z 3-5/16”3.315 84.14
