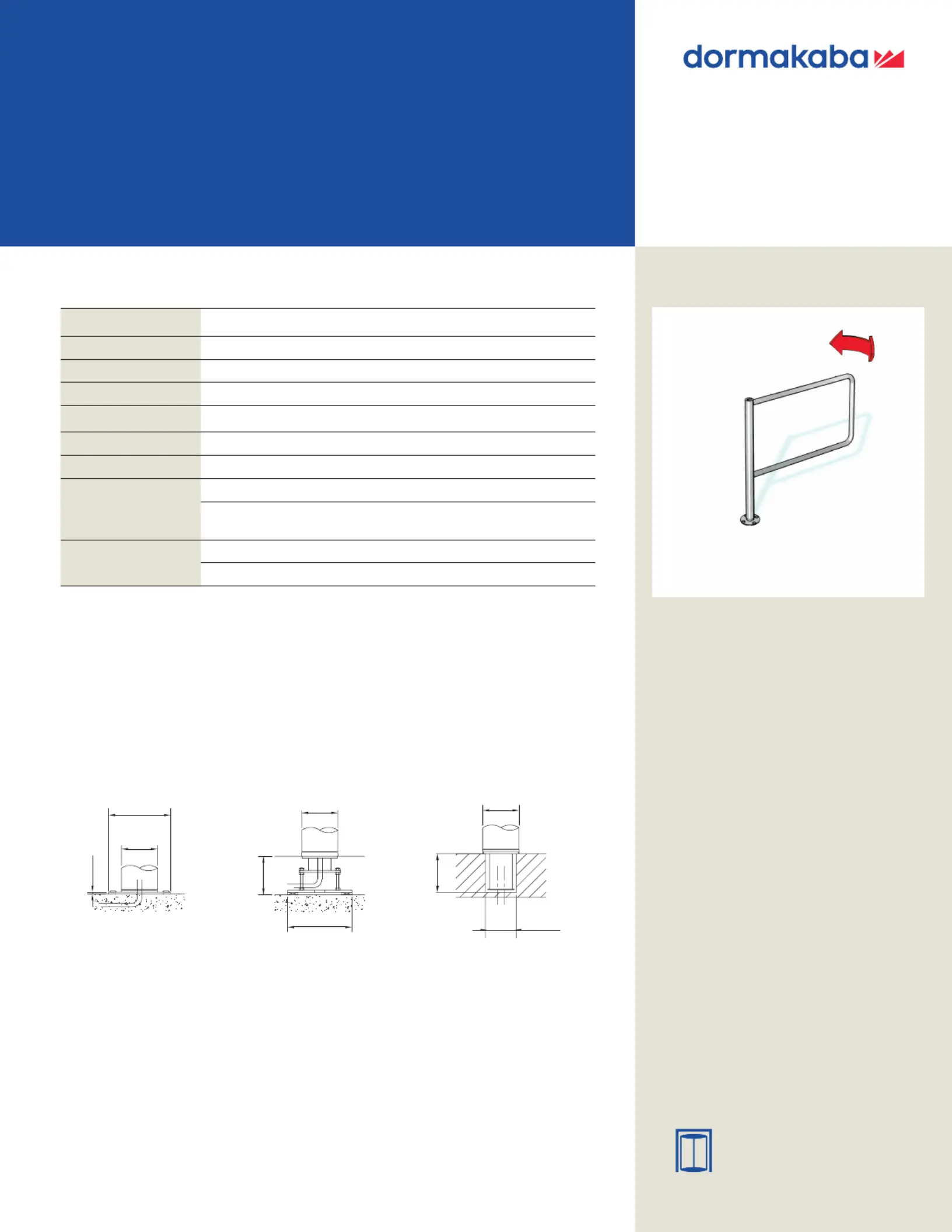

Installation alternatives
Dowelled on finished
floor (standard)
With mounting plate
on subfloor level
Cast-in in finished
floor level
Ø 5-1/2"
Ø 140
Ø 9-7/16"
Ø 240
5/16"
(8)
Ø 5-1/2"
Ø 140
9-13/16"
(250)
X
"Ø 5-1/2
Ø 140
Ø 4-3/4"
Ø 120
5-15/16"
(150)
Entrance systems
HSD-L01
Half-height swing doors
Entrance systems
Standard units HSD-L01
Construction
Tubular column Made of AISI 304 stainless steel, Ø 2-3/8" (Ø 60).
Barrier element U-shaped, Ø 1-9/16” (Ø 40) made of AISI 304 tubular stainless steel.
Leaf radius 35-7/16" (900)
Leaf upper edge 35-7/16” (900)
Finish Stainless steel satin finish.
Function Type 0: Manual operation.
90° opening in entrance and exit directions, mechanically lockable in
three positions.
Installation Dowelled on finished floor level, FFL.
Not suitable for outdoor installation.
Subject to change without notice
Note
Dimensions shown as inches
followed by millimeters; for
example, 1" (25).
2
dormakaba HSD-L01 half-height swing door
EO 12.18 07000508-5
dormakaba USA Inc.
Dorma Drive, Drawer AC
Reamstown, PA 17567
844.SPECNOW
www.dormakaba.us
HSD-L01 options
Construction
Passage width 39-3/8" (1000).
Passage width:
min. 25-9/16” (650), max. 47-1/4” (1200).
Special leaf width: minimum 25-9/16” (650).
Door leaf panel in TSG (sealed at the top and bottom).
Special height:
Door leaf raised to max. 47-1/4” (1200), 55-1/8” (1400).
Installation
Mounting plate with variable substructure, measure X = 3-1/8” – 7-1/16” (80 – 180).
Cast-in with floor element.
HSD-L01
35-7/16"
(900)
22-13/16"
(580)
12-5/8"
320
Ø 2-3/8"
Ø 60
35-7/16" (900)
Elevation drawing
