© 2021 dormakaba USA Inc
DORMA DRIVE, DRAWER AC, REAMSTOWN, PA 17567 PHONE: (800) 523-8483 (717) 336-3881 FAX: (717) 336-2106
Email: archdw.us@dormakaba.com Website: dormakaba.us

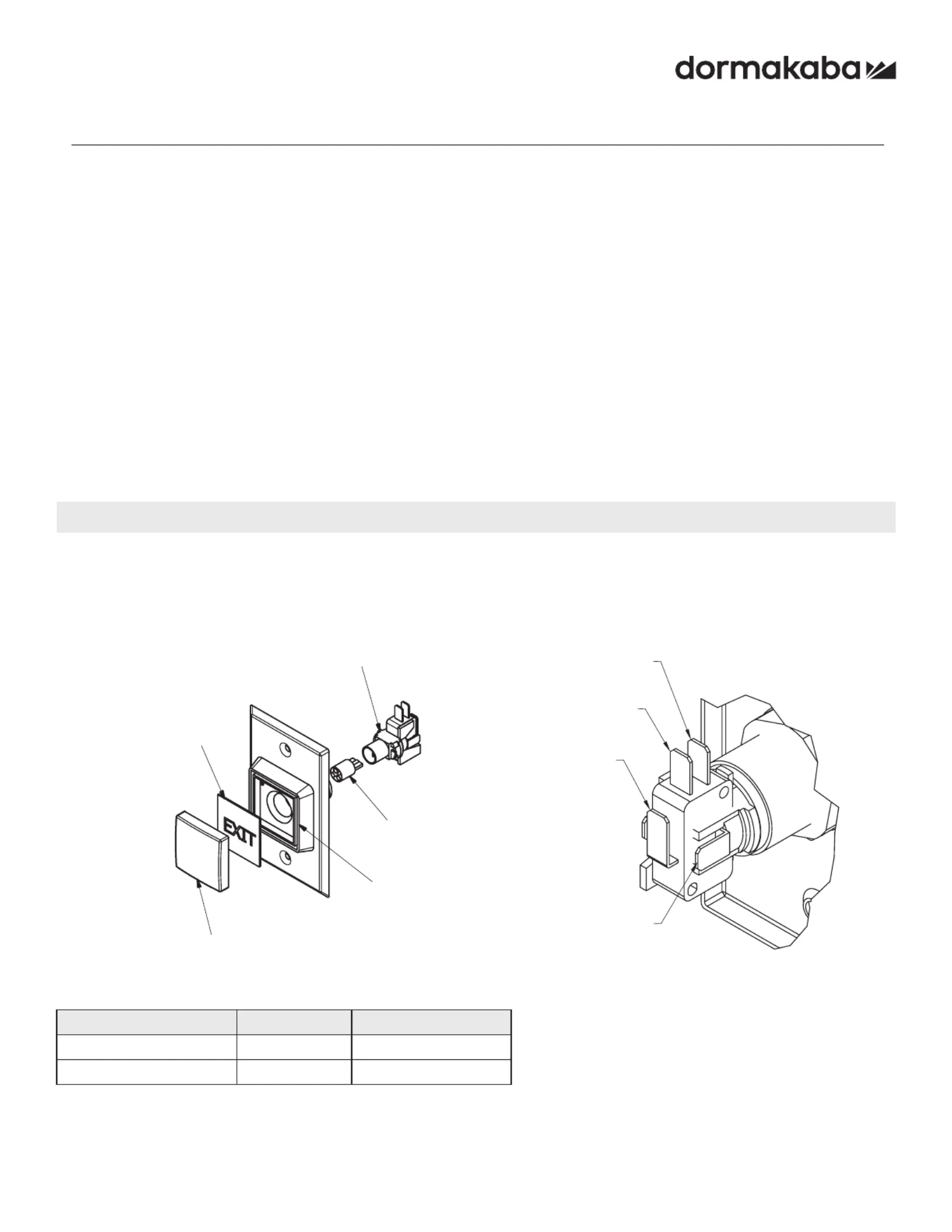

Instructions
A 2-1/4” (57mm) deep back box is required. Match your message color with lens cap color and snap into the housing. Slide connec-
tors onto the terminals as shown.
To change the LED voltage, slightly turn the white lamp holder in a counterclockwise direction to release from the black housing and
pull it out. Change LED cluster as desired and re-turn the lamp holder back into place.
Connect appropriate 12 or 24 VDC supply voltage to the LED terminals on each side of the switch.
Remember that the LED (+) positive and (-) negative terminal is determined by the lamp position in the base.
NOTE: If bulb does not light, reverse position of leads.
NOTE: Overheated / melted components caused by incorrect input voltage combination will not be covered under warranty.
To change the message tag, remove the lamp holder as described above and then pinch the white tabs to release the lens cap. Be
careful not to lose the spring. Insert your thumbnail between the corner of the lens cap and white extension and then slide it along the
edge to separate the cap. Tap the cap to remove the message tag.
Power Requirements
Bulb Voltage Current Draw
LED 12VDC 20mA
LED 24VDC 10mA
Switch Rating
Cycle Rating: 10,000
Contacts Rated 16 amps @ 125VAC
LAMP HOLDER
NC TERMINAL
(RED)
NO TERMINAL
(GREEN)
COM TERMINAL
(BLACK)
LAMP TERMINAL
EACH SIDE
(2 X YELLOW)
LED CLUSTER
BUTTON HOUSING
LENS CAP 2" LENS CAP
MESSAGE – 2" SQUARE GTA
PCN18035
R07-21GR-1
INSTALLATION
PB73
Push Buttons
ISPB73
08281330
