BEWEGUNGSMELDER

MOTION DETECTORS

DÉTECTEURS DE MOUVEMENT

BEWEGINGSMELDERS

BEVÆGELSESSENSORER

RÖRELSEDETEKTORER

LIIKEILMAISIMET

BEVEGELSESDETEKTORER

RILEVATORE DI MOVIMENTO

DETECTORES DE MOVIMIENTO

DETECTORES DE MOVIMENTO

ДАТЧИКИ ДВИЖЕНИЯ

www.esylux.com

••

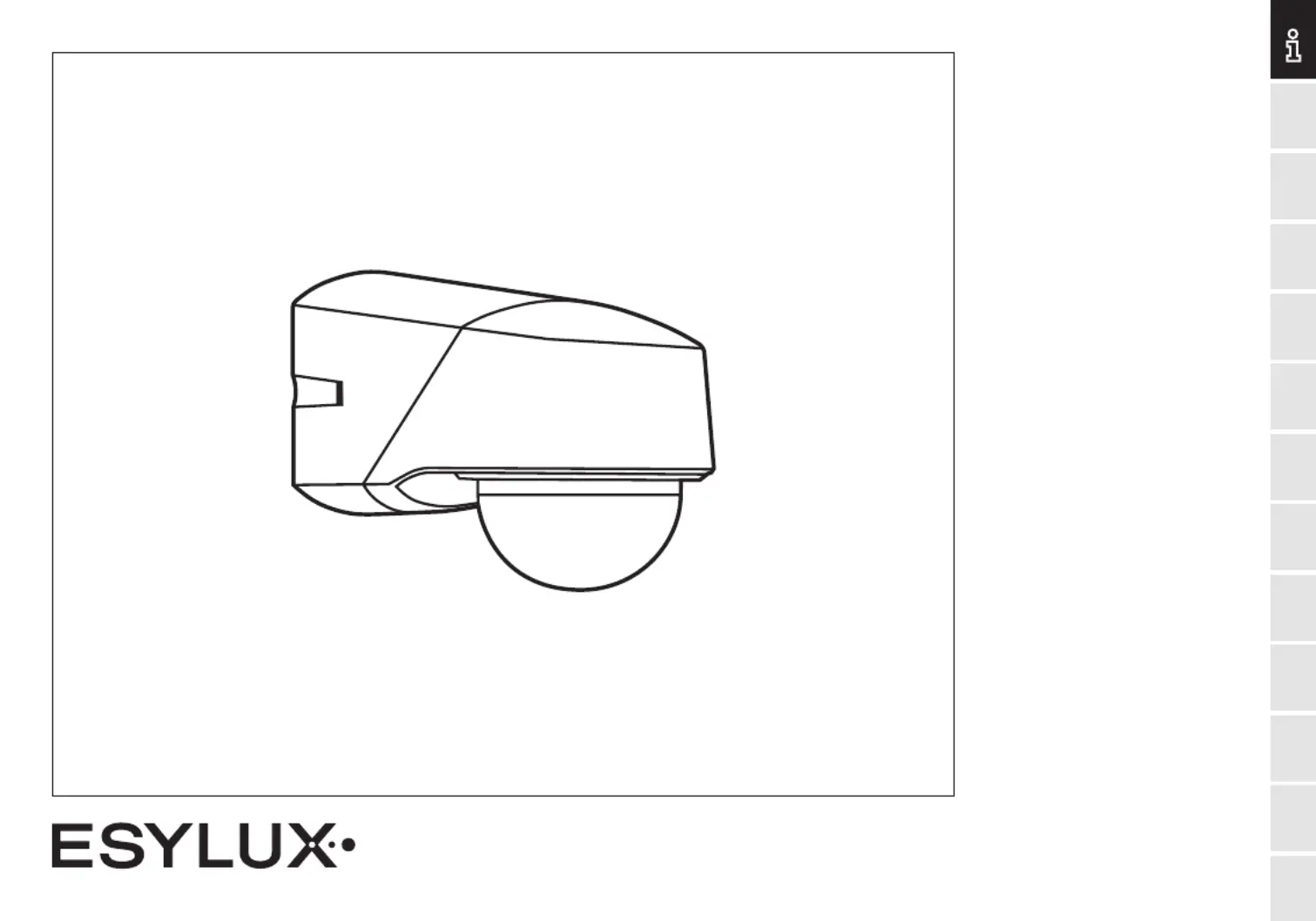

RC 230i KNX

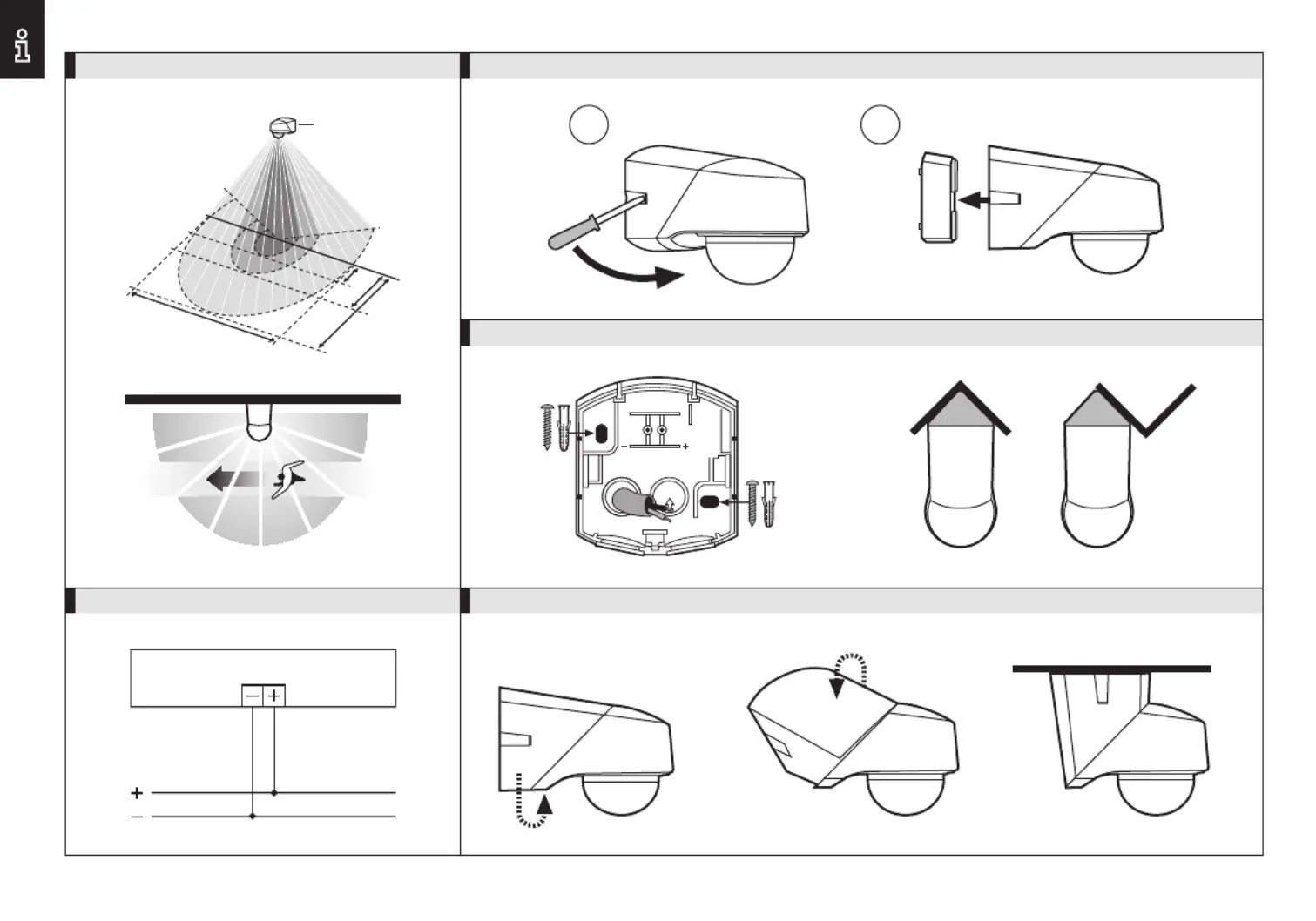

ABB. • FIG. 1 ABB. • FIG. 2

ABB. • FIG. 4

230°

20 m

6 m

3 m

2,50 m

40 m

ABB. • FIG. 3

ABB. • FIG. 5

2.1 2.2

Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies Funktionieren

zu gewährleisten, lesen Sie bitte diese Montageanleitung sorgfältig durch und bewahren Sie sie auf, um gegebenenfalls

zukünftig nachlesen zu können.

1 • SICHERHEITSHINWEISE

ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter Berücksichtigung der

landesüblichen Installationsvorschriften/-normen ausgeführt werden. Vor der Montage des Produktes ist die

Netzspannung freizuschalten.

Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedie nungsanleitung beschrieben)

bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht vorgenommen werden,

da ansonsten jeglicher Gewährleistungsanspruch entfällt. Sofort nach dem Aus packen ist das Gerät

auf Beschädigungen zu prüfen.

Im Falle einer Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden. Wenn anzunehmen

ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden kann, so ist dieses unverzüglich

außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.

Bestimmungsgemäß ist die RCi KNX Serie nur im Bussystem KNX (EIB), TP in Verbindung mit anderen

KNX-Komponenten verwendbar.

2 • MONTAGE

Bitte beachten Sie vor der Montage folgende Punkte:

•VorderMontagedesProduktesistdieVersorgungsspannungfreizuschalten.

•AlleReichweitenangabenbeziehensichaufeineMontagehöhevon2,50m.(Abweichungenführen

zur Veränderung des Erfassungsbereiches)

•EineoptimaleFunktion(max.Reichweite)wirderreicht,wenndieMontageseitlichzurGehrichtung

erfolgt (Abb. 1).

•EsistauffreieSichtzumMelderzuachten,daInfrarotstrahlenkeinefestenGegenstände

durchdringenkönnen.

•UmdeneingebautenLichtsensornichtzubeeinflussen,isteinMindestabstandvon1mzurange

schlossenen Beleuchtung einzuhalten und Lichtquellen sind nicht direkt auf den Melder zu richten.

•

BerücksichtigenSiedieörtlichenGegebenheiten,wiez.B.Nachbargrundstücke/EntfernungzurStraße.

•

DieMontagedesBewegungsmelderssolltenurauffestem,ebenemUntergrund(Wand/Decke)erfolgen.

Wandsockel und Sensor sind steckbar miteinander verbunden. Zur Montage beide Teile voneinander

trennen. Schraubendreher in seitliche Öffnung einsetzen und in Richtung Sensor hebeln, dabei Wand-

sockel von Sensor ziehen . Bei Wandmontage müssen die Kabeleinführungen nach unten (Abb. 2.1)

zeigen. Bei Deckenmontage müssen die Kabeleinführungen nach vorne zeigen. Führen Sie die Leitung

ein und montieren Sie den Wandsockel am gewünschten Montageort . Schließen Sie den (Abb. 3)

Bewegungsmelder laut Schaltbild an (Abb. 4).

BeiDeckenmontageistderzweiteiligeSensorum180°gegeneinanderzudrehen(Abb. 5). Sensor auf

den Wandsockel stecken bis er einrastet . (Abb. 2.2)

MONTAGEANLEITUNG

HINWEIS: Der Bewegungsmelder muss immer so befestigt sein, dass der Sensor nach unten zeigt.

3 • HINWEISE ZUR INBETRIEBNAHME

Hinweise zur Inbetriebnahme wie Programmiertaste und Parametrierung der Funktionen und weitere

Merkmale siehe Bedienungsanleitung, Beschreibung der Applikationen.

DieProduktdatenbankundApplikationsbeschreibungistaktuellimDownloadunterwww.esylux.com

verfügbar.

4 • PRAK TISCHE TIPPS

•UngewolltesEinschaltenkannz.B.durchKleintiereoderdurchvomWindbewegteBäume/Büscheim

Erfassungsbereichausgelöstwerden.

•DurchfrontalesBewegenaufdenMelderzu,kanndieReichweitestarkverkürztwerden.

5 • ENTSORGUNG

HINWEIS: Dieses Gerät darf nicht mit dem unsortierten Siedlungsabfall entsorgt werden.

Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.

Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung.

6 • ESYLUX HERSTELLERGAR ANTIE

ESYLUXProduktesindnachgeltendenVorschriftengeprüftundmitgrößterSorgfalthergestellt.

DerGarantiegeber,dieESYLUXDeutschlandGmbH,Postfach1840,D22908Ahrensburg

(fürDeutschland)bzw.derentsprechendeESYLUXDistributorinIhremLand(einevollständige

ÜbersichtfindenSieunterwww.esylux.com)übernimmtfürdieDauervondreiJahrenabHerstelldatum

eineGarantieaufHerstellungs/MaterialfehlerderESYLUXGeräte.

Diese Garantie besteht unabhängig von Ihren gesetzlichen Rechten gegenüber dem Verkäufer des Geräts.

DieGarantiebeziehtsichnichtaufdienatürlicheAbnutzung,Veränderung/Störungdurch

UmwelteinflüsseoderaufTransportschädensowienichtaufSchäden,dieinfolgeNichtbeachtungder

Bedienungsanleitung,derWartungsanweisungund/oderunsachgemäßerInstallationentstandensind.

Mitgelieferte Batterien, Leuchtmittel und Akkus sind von der Garantie ausgeschlossen.

Die Garantie kann nur gewährt werden, wenn das unveränderte Gerät unverzüglich nach Feststellung

desMangelsmitRechnung/KassenbonsowieeinerkurzenschriftlichenFehlerbeschreibung,ausreichend

frankiert und verpackt an den Garantiegeber eingesandt wird.

Bei berechtigtem Garantieanspruch wird der Garantiegeber nach eigener Wahl das Gerät in

angemessener Zeit ausbessern oder austauschen. Weitergehende Ansprüche umfasst die Garantie

nicht, insbesondere haftet der Garantiegeber nicht für aus der Fehlerhaftigkeit des Geräts entstehende

Schäden. Sollte der Garantieanspruch nicht gerechtfertigt sein (z.B. nach Ablauf der Garantiezeit oder

bei Mängeln außerhalb des Garantieanspruchs), so kann der Garantiegeber versuchen, das Gerät

kostengünstig gegen Berechnung für Sie zu reparieren.

Produktspecifikationer

Varumärke:	ESYLUX
Kategori:	Rörelsedetektorer
Modell:	RC 230 KNX
Vikt:	310 g
Bredd:	78 mm
Djup:	135 mm
Höjd:	105 mm
Placering:	Utomhus
Certifiering:	CE, RoHS, WEEE
Bildsensortyp:	Passiv infraröd (PIR) sensor
Spänning:	29 - 31 V
Ljuskänslighet:	1000 lx
Produktens färg:	Vit
bruksanvisning:	Ja
Antal per förpackning:	1 styck
Temperatur vid drift:	-25 - 55 ° C
Intervall för relativ operativ luftfuktighet:	5 - 95 %
Internationellt skydd (IP) kod:	IP54
Material, hölje:	Polykarbonat
Anslutningsteknologi:	Kabel
Monteringssätt:	Innertak/vägg
Strömförbrukning:	6 mA
Avkänningsavstånd:	40 m
Detektionsvinkel:	230 °
Monteringshöjd (min):	2.5 m
Monteringshöjd (max):	4 m
Varaktighet justering:	30 - 300 s
UV-beständig:	Ja
