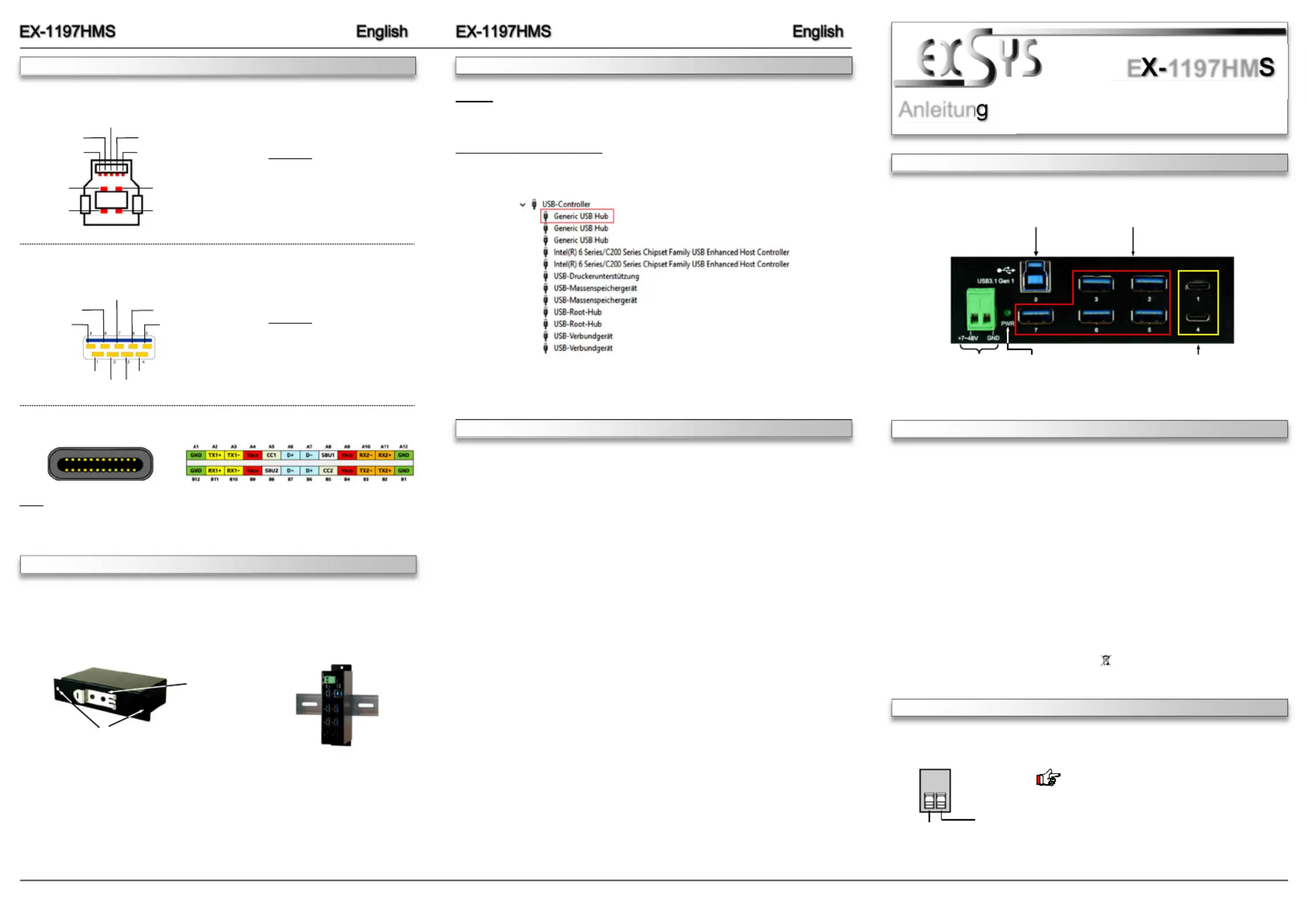

Die EX1197HMS ist ein USB 3.0/3.1(Gen1) HUB für bis zu 7 Endgeräte mit 15KV ESD Über--
spannungsSchutz. Der Hub ist mit fünf USB 3.0/3.1(Gen1) ABuchsen sowie zwei USB 3.0/3.1--
(Gen1) CBuchsen für Endgeräte und eine USB 3.0/3.1(Gen1) B--Buchse für den Anschluss an
den PC ausgestattet. Die EX-1197HMS unterstützt alle USB Anschlüsse von 2.0, 3.0 & 3.1.
Über die externe Stromversorgung per Netzteil können an jedem Port 900mA zur Verfügung
gestellt werden. Die EX1197HMS gewährleistet so eine sichere Datenübertragung und exzel--
lente Performance von bis zu 5Gbit pro Sekunde! Die EX1197HMS unterstützt den Self Power -
und Bus Power Modus. Zusätzlich ist die EX-1197HMS mit einem USB Power Überspannungs-
schutz ausgestattet. Die EX1197HMS kann an die Wand oder mit dem DinRailKit auf eine ---
Trägerschiene in einem 19“ Rack installiert werden.
1
ANSCHLÜSSE
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitun
Vers. 1.0 / 21.04.17
E1197HM
Kompatibilität:USB 2.0, 3.0 & 3.1
Betriebssysteme:Alle Betriebssysteme
Anschlüsse:5x USB 3.1(Gen1) A-Buchse, 2x USB 3.1(Gen1) C-Buchse
-1x USB 3.1(Gen1) BBuchse, 1x Terminal-Block 7V48V-
Lieferumfang:EX1197HMS, Anleitung, USB 3.1(Gen1) Kabel, DinRail Kit--
Zertifikate:
CE
CE
CE
CECE
/ FCC / RoHS / WEEE DE97424562 / WHQL
DRIVER INSTALLATION
+7V 48V TBlock:--
+7V 48V-
GND (Ground)
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
HARDWAREINSTALLATION
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX1197HMS. Please refer your computer’s reference manual whenever in doubt.-
1.Install the EX1197HMS to the wall or to a DinRail if required.--
2.Connect the USB cable to the USB BPort at the Hub.-
3.Connect the optional power supply to the Terminal Block to the Hub.
4.Now connect the other end from the USB cable (APlug) to the APort at your PC.--
Attention!
Never plug in with
force or in wrong
direction.
USB 3.1 (Gen1) APort:-
CONNECTORS
USB 3.1 (Gen1) BPort:-
Attention!
Never plug in with
force or in wrong
direction.
All OS
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER:
Open the >Device manager<. Now you should see at „USBController-“the following new entry:
If you see this or a similar information the device is installed correctly.
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
Note!
By dual assignment of the pins, the USB TypeC plug can be plugged into the port on -
both sides.
USB 3.1 (Gen1) CPort:-
Din Rail Clips
Holes for
Wall installation
StdB_SSTX+
StdB_SSTX -
GND_DRAIN
StdB_SSRX+
StdB_SSRX-
VBus
GND
D-
D+
D+D-
StdB_SSTX+
StdB_SSTX -
StdB_SSTX+
StdB_SSTX -
GND_DRAIN
GNDVCC
CLEANING
748V für-
Self Power
5x USB 3.0/3.1(Gen1)
Downstream ABuchse -
1x USB 3.0/3.1(Gen1)
Upstream BBuchse-
2x USB 3.0/3.1(Gen1)
Downstream CBuchse -
Betriebs LED
Produktspecifikationer
| Varumärke: | EXSYS |
| Kategori: | USB-hubb |
| Modell: | EX-1197HMS |
| Vikt: | 500 g |
| Bredd: | 113 mm |
| Djup: | 61.5 mm |
| Höjd: | 36.3 mm |
| LED-indikatorer: | Energiljus |
| Värdgränssnitt: | USB 3.2 Gen 1 (3.1 Gen 1) Type-B |
| Spänning: | 7 - 48 V |
| Överspänningsskydd: | Ja |
| Hub-gränssnitt: | USB 3.2 Gen 1 (3.1 Gen 1) Type-A, USB 3.2 Gen 1 (3.1 Gen 1) Type-C |
| Produktens färg: | Svart |
| bruksanvisning: | Ja |
| Windows-operativsystem som stöds: | Ja |
| Mac-operativsystem som stöds: | Ja |
| Temperatur vid drift: | 0 - 55 ° C |
| Temperaturintervall (förvaring): | -20 - 85 ° C |
| Intervall för relativ operativ luftfuktighet: | 5 - 95 % |
| Material, hölje: | Metall |
| Kabel inkluderad: | USB |
| Strömkälla av typen: | DC |
| Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar: | 5 |
| Linux operativsystem som stöds: | Ja |
| Faktisk dataöverföringshastighet: | 5000 Mbit/s |
| Antal anslutningar: | 7 |
| Omgivningstemperatur vid drift: | 32 - 131 ° F |
| Antal USB 3.2 Gen 1 (3.1 Gen 1)typ C-portar: | 2 |
