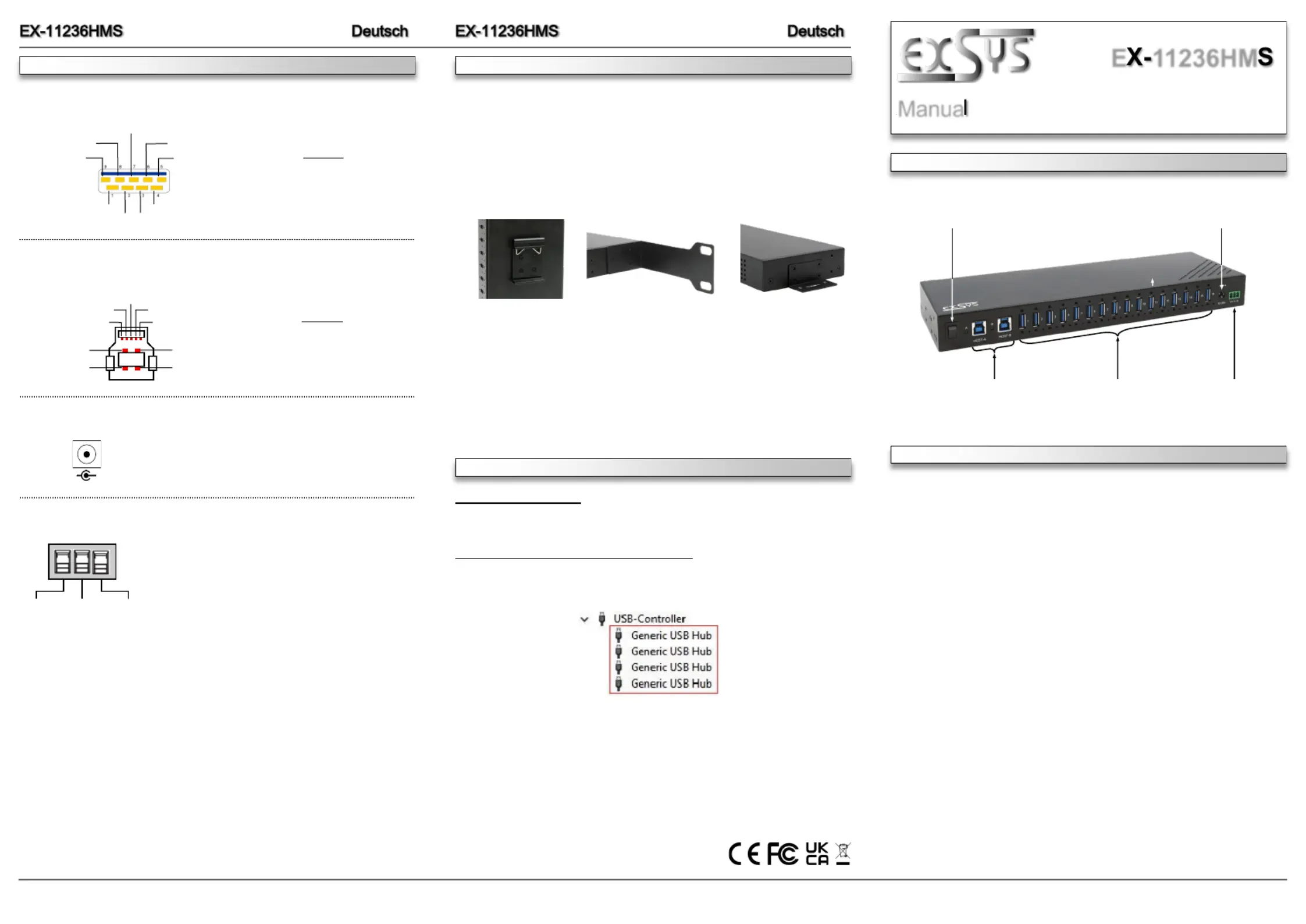

Sida 1/2
6 5 1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 16x USB 3.2 Gen 1 A Buchse, 2x USB 3.2 Gen 1 B Buchse, - -
- - - 1x DC Buchse 12 30V, 1x Terminal Block 12 30V
Lieferumfang: 11236HMS, Netzteil (24V/5A), 2x USB 3.2 Gen 1 Kabel 2 m, EX-
- - DIN Rail Kit, 19" Rack Bügel, Wandmontagehalterung, Anleitung
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 B-Port:
HARDWARE INSTALLATION
DRIVER INSTALLATION
Because there are large differences between PCs, we can give you only a general installation
guide for the EX 11236HMS. Please refer your computer s reference manual whenever in -’
doubt.
1. - -Install the EX 11236HMS on a DIN Rail, in a 19" rack or on the wall by using the supplied
mounting brackets.
2. Connect the USB 3.2 Gen 1 cable to one of the Upstream USB Ports at the EX- -11236HMS.
4. Now connect the power connector of the supplied power supply to the DC socket of the
hub or connect a compatible DIN Rail power supply to the terminal block. Then plug the -
mains plug of the power supply unit into a wall socket.
5. - Now connect the other end from the USB 3.2 Gen 1 cable to the USB Port at your PC.
All Operating Systems
After the hardware installation the Operating System will recognize the EX 11236HMS -
automatically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry:
If you see this or a similar information's the hub is installed correctly.
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 A Port:-
CONNECTORS
D+ D-
StdB_SSTX+
StdB_SSTX -
StdB_SSTX+
StdB_SSTX -
GND_DRAIN
GND VCC
Der robuste und industrietaugliche EX 11236HMS ist ein USB 3.2 Gen 1 Metall Hub für bis zu - -
sechzehn Endgeräte, der an der Wand, in einem 19" Rack oder auf einer Hutschiene montiert -
werden kann. Er kann mit zwei Host PCs verbunden werden, die über einen Kippschalter -
ausgewählt werden können und verfügt über sechzehn verschraubbare USB A 3.2 Gen 1 Ports -
für Endgeräte mit einer Performance von bis zu 5 Gbit/s (SuperSpeed USB 5Gbps). Über die
externe Stromversorgung können bei einer Maximalleistung von 120 Watt bis zu 2.4 A pro Port
zur Verfügung gestellt werden. Dies ermöglicht das problemlose Aufladen von iPhone, iPad,
Smartphone und Tablet. Die Stromversorgung erfolgt über das mitgelieferte Steckernetzteil
oder ein optional erhältliches DIN Rail Netzteil (Self Power).- -
+12V to +30V DC Connector:-
ATTENTION!
Only for use with the power supply included in the
scope of delivery or another compliant power supply!
-
+
+12V to +30V T Block:-
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND as this will destroy your
hardware!
Never connect the power supply to the terminal block
while it is switched on!
+V - V G (Ground)
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it
Anleitun
E 11236HM
Vers. 1.0 / 10.04.25
StdB_SST
StdB_SST
D-
GND
StdB_SSTX
GND_DRAIN
StdB_SST
D+
VBus
DIN Rail Kit-
on the rear side
19" rack bracket
on each side
Wall mounting bracket
on each side
16x USB 3.2 Gen 1
Downstream A Port -
2x USB 3.2 Gen 1
Upstream B Port-
12- -30V T Block für
Industrie Netzteil-
12- -30V DC Buchse
für Steckernetzteil
Kippschalter zur Auswahl
des Upstream Ports-
