Sida 1/89
Guide d’installation et d’utilisation
Manuale d’installazione e uso
Instrucciones de uso e instalación
Guia de instalação e de utilização
Installation and user guide
Installatie en Gebruiksaanwijzing
Installation und Bedienungsanleitung
MEMO 2
Ed. 03-2013 V1
Type : JS-V726N2
CFI EXTEL MEMO 2 - 03/2013
Fig. 1 Fig. 2
Fig. 4
Fig. 3
1
2
2
3 4
5
6
7
P
1
1
2
79
3
4
5
6
8
SD
OUTPUT
3
4
5
1
2
3 4 5 6
12
7
8
9
10
11
13
14 15
CFI EXTEL MEMO 2 - 03/2013
Fig. 7
Fig. 5
Fig. 6
Fig. 7
P
3
1
2
1 2 3 4 5 6
1 2 3 4 5 6
2
1
MODULO
Non fourni - Non fornito - No suministrado - Não incluídos - Not supplied - Niet bijgeleverd - Nicht mitgeliefert
F
CFI EXTEL MEMO 2 - 03/2013 F2
2. DESCRIPTIF (fig 1)
1 • 4 • Moniteur Platine de rue
2 • 5 • Support mural Visière anti-pluie
3 • Adaptateur enfichable
Généralité
Ce visiophone est composé d’un poste de réponse intérieur avec écran et d’une platine extérieure avec interphone
et caméra permettant de voir et de communiquer avec le visiteur qui a sonné. Il est facile d’installation puisque
seulement 2 fils sont nécessaires pour toutes les fonctions : sonnerie, image vidéo, interphone et commandes gâche
et automatisme. Pour un usage efficace, veuillez lire attentivement ce manuel d’instructions.
3. NOMENCLATURE
a. Moniteur (fig. 2)
1. Ecran couleur 7” (18 cm).
2. Fente pour Carte SD (max 32Go) non fournie.
3. Sélection de la mélodie (9 sonneries au choix).
4. Réglage de la luminosité
5. Réglage du volume des sons venant de l’extérieur.
6. Réglage du volume de la sonnerie.
7. Relance de l’image sur le moniteur // navigation sur le menu «à gauche»
8. Écran allumé, communication avec le poste de rue, une seule impulsion est suffisante pour activer la liaison avec la pla-
tine de rue. Une nouvelle impulsion coupera la liaison et l’image de la platine de rue // navigation sur le menu «à droite»
9. Commande d’un automatisme (valide que si l’écran est allumé)// Sortie d’un menu.
10. Commande gâche/ serrure (commande en tension, impulsionelle)(valide que si l’écran est allumé) // Valider dans
le menu.
11. Entrer dans le menu // sortie du menu // prendre une photo (écran allumé)
12. Micro pour communiquer avec la platine de rue.
13. Indicateur de la messagerie (Led clignote lorsqu’un visiteur a sonné sans réponse)
14. Bornier démontable pour le raccordement des fils.
15. Au dos du moniteur, prise pour la fiche 17V de l’adaptateur (adaptateur à raccorder sur une installation
conforme aux normes en vigueur : NFC 15-100 pour la France).
b. Platine de rue, caméra extérieure (fig. 3)
1. Led IR pour une meilleure visibilité en pénombre (lumière non visible à l’oeil nu).
2. Objectif de la caméra C-MOS orientable (à l’arrière de la caméra).
3. Haut parleur : permet de se faire entendre à l’extérieur.
4. Bouton d’appel : lorsqu’on appuie sur ce bouton la sonnerie se fait entendre à l’intérieur. L’écran et la caméra
se mettent en fonction.
5. Porte-nom lumineux (retro éclairage du porte-nom automatique en fonction du niveau de la luminosité). Pour
changer l’étiquette porte-nom, soulever délicatement à l’aide d’un petit tournevis la protection plastique (9) et
glisser l’étiquette du porte-nom.
6. Micro : permet au visiteur de communiquer vers l’intérieur.
7. Trous d’ajustement de l’objectif de la caméra
8. Bornier démontable pour le raccordement des fils
CFI EXTEL MEMO 2 - 03/2013
F5
A noter que les fonctions d’ouverture ne sont valides que si l’écran affiche la vidéo extérieure.
• Pour activer la fonction monitoring appuyer sur la touche .
• Faire une photo ou une vidéo en mode manuel. Dans le mode monitoring, vous pouvez déclencher l’enregistre-
ment d’une photo ou d’une vidéo, sans audio (30s avec la carte SD) manuellement en appuyant sur la touche
d. Paramètres de base
• Réglage de l’horloge : Pour accéder aux réglages de l’horloge appuyer sur la touche puis selectionner le menu
«paramètres» puis 18 en navigant avec les touches et . (voir glossaire)
L’horloge sera visible sur l’écran de veille et les photos et vidéos créées par le visiophone seront nommées en
fonction de ces dates et heures.
• Réglage en mode enregistrement vidéo ou photo du visiteur : Pour accéder au menu adéquate appuyer sur la
touche puis selectionner le menu «paramètres» puis en navigant avec les touches et

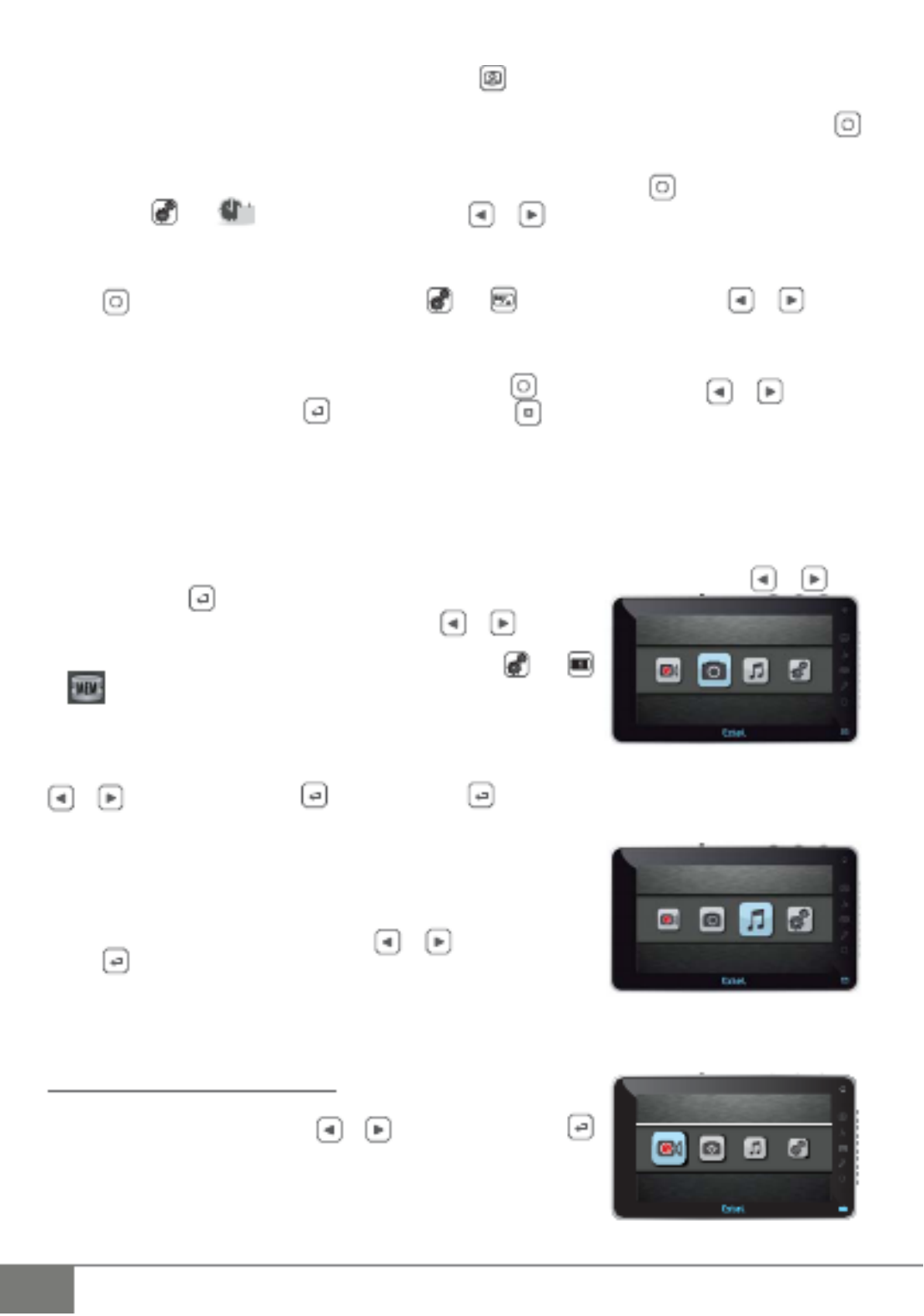

e. Utilisation du multimédia
GÉNÉRALITÉ :
• Pour accéder aux menus du visiophone appuyer sur la touche et utiliser les curseurs et pour vous
déplacer dans les menus, la touche pour valider et la touche pour sortir.
• Les fonctions multi-média se coupent au bout d’une temporisation d’une heure, à ce moment là le moniteur passe
en mode «stand by»
• Un appel de la platine de rue coupe la fonction multi-média le temps de la communication. Puis le moniteur passe
en mode «stand by»
• Photo
Vous pouvez visionner vos photos grâce au menu Photo.
- Visualisez-les en rentrant dans le menu Photo => en choisissant une photo à l’aide des touches et puis
taper sur la touche .
- Pour naviguer de photo en photo utiliser les touches et .
Si vous avez une carte SD: le menu Photo concernera uniquement les photos
de la carte SD. Les photos de la mémoire interne seront dans : puis
et
Vous pouvez : Supprimer la photo sélectionnée, transférer la photo sélection-
née sur la carte SD, transférer toutes les photos sur la carte SD.
Format photo supporté : JPEG.
Diaporama de photo : comme précédemment, entrer dans le menu Photo => choisir une photo à l’aide des touches
et puis taper sur la touche , puis rappuyer sur pour démarrer le diaporama.
• Musique
Vous pouvez écouter votre musique grâce aux menus Musique. Introduisez
une Carte SD dans le moniteur afin d’écouter vos musique préférées,
- Créer au préalable des dossiers dans votre carte SD.
- Visualisez-les en rentrant dans le menu Musique => dossier choisi => en
choisissant une musique à l’aide des touches et puis appuyer sur la
touche pour lire la musique.
Format audio supporté : MP3.
• Vidéo
Vous pouvez visionner des vidéos de votre carte SD ou des vidéos enregistrées de vos visiteurs grâce au menu
Vidéo. Introduisez une Carte SD dans le moniteur afin de lire vos vidéos préférées,
1.Visualisation des vidéos sur carte SD :
- Visualisez-les en rentrant dans le menu Vidéo => dossier choisi => en choi-
sissant une vidéo à l’aide des touches et puis taper sur la touche
pour lire la vidéo.
Format vidéo supporté : AVI.
Attention: Les vidéos seront enregistrées uniquement sur votre carte SD
CFI EXTEL MEMO 2 - 03/2013 F6
7. CARACTÉRISTIQUES TECHNIQUES
a. Moniteur (MN MEMO 2)
• Référence : 812257
• Alimentation : 17 V
• Consommation : 5,1 W
• Ecran 7” (18cm)
• Résolution : 800 x 480 points
• Dimensions (mm): 197 x 117 x 23
• Mémoire : 107 Mo
• Autres réglages

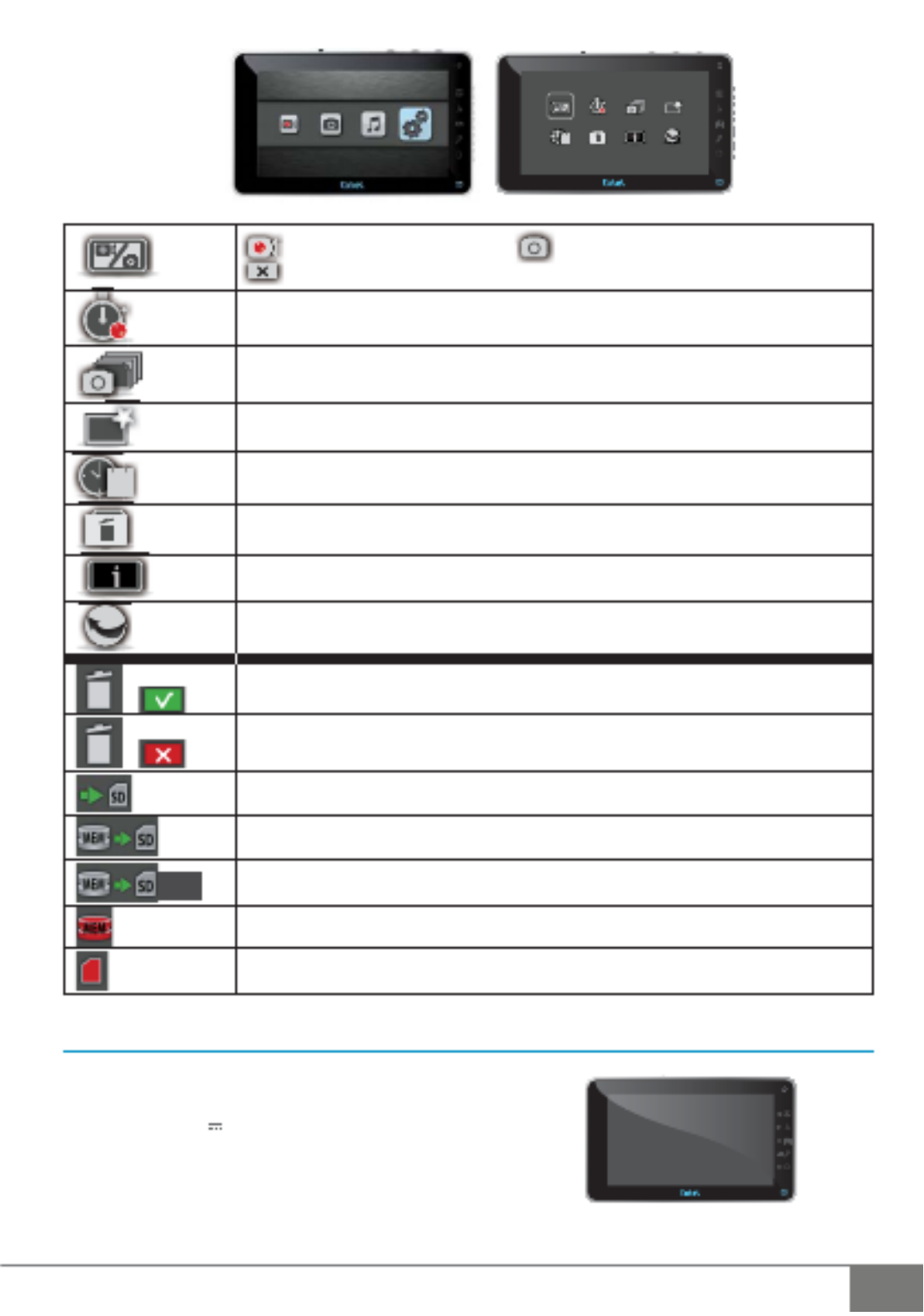

GLOSSAIRE :
: enregistrement film après appel : enregistrement photo après appel
:
: pas d’enregistrement de passage
Réglage des temps d’enregistrement vidéo des visiteurs (30s, 60s, 90s, 120s)
Réglage du nombre de photos prises lors d’un appel des visiteurs (1p, 3p, 5p)
Choix des effets de défilement des photos en mode diaporama
18 Réglage de l’horloge et de la date
Formatage de la mémoire du moniteur ou de la carte SD
Etat du moniteur/Gestion des photos dans le moniteur
Réinitialisation
supprimer une photo, une vidéo ou une musique
retourner dans la liste des photos, vidéos ou musiques
Transférer la photo sélectionnée du moniteur à la carte SD
Transférer toutes les photos du moniteur à la carte SD
&RS\LQJ
En cours de copie des photos du moniteur à le carte SD
Mémoire interne pleine
Carte SD pleine
18 ?
