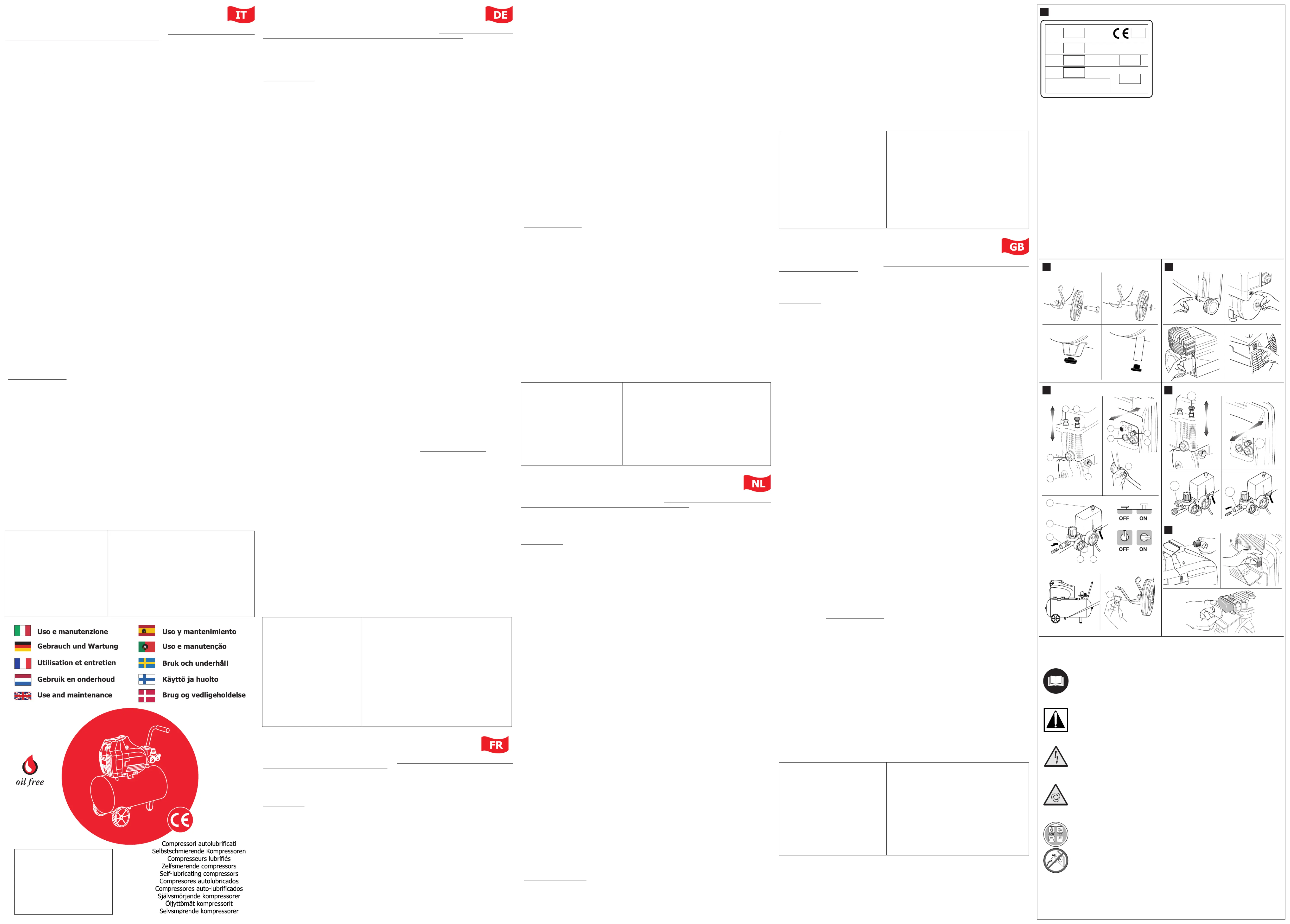

1.INFORMAZIONI GENERALI

Identificazione del prodotto

Il compressore è identificato da un’etichetta CE (vedi fig.1)

Importante! Leggimi

Questo compressore è stato progettato e realizzato per un utilizzo intermittente, è consigliabile un servizio non superiore al

50% con un tempo di funzionamento in continuo non superiore a 15 minuti.

Disimballo

Sull’imballo possono essere presenti punti metallici, indossare sempre guanti protettivi ed utilizzare le pinze per rimuoverli.

• Sollevare manualmente il compressore con l’aiuto di un’altra persona.

• Controllare la perfetta integrità del compressore e la presenza della dotazione di serie:

manuale Uso e Manutenzione, ruote e/o antivibrante/i, filtro Aspirazione

Solo mod. Genius: all’interno dell’alloggiamento sito sulla parte posteriore si trovano il cavo di alimentazione, un tubo a

spirale ed una pistola di soffiaggio.

• Dove necessario, montare le ruote e/o gli elementi antivibranti (fig.2).

Posizionamento

Posizionare sempre il compressore ad almeno 50 cm da qualsiasi ostacolo che possa ostruire il passaggio dell’aria e quindi

il raffreddamento.

Smaltimento

Conservare l’imballo per un eventuale trasferimento o almeno per il periodo di garanzia.

Sia il materiale d’imballaggio che il compressore, o sue parti, vanno smaltiti unicamente presso strutture incaricate.

Informazioni sull’assistenza tecnica

Riparazioni in garanzia devono essere eseguite esclusivamente dai ns. tecnici autorizzati. Utilizzare solo parti di ricambio

originali. Per qualsiasi richiesta indicare sempre TYPE, CODE e SERIAL N° del Vostro compressore.

2.AVVERTENZE DI SICUREZZA

Il compressore deve essere utilizzato esclusivamente come fonte d’aria compressa qualsiasi altro uso è escluso. In caso

d’uso improprio o non conforme alle istruzioni per l’uso, nessuna responsabilità potrà essere addebitata al costruttore.

Da FARE

Capire come fermare il compressore e comprendere l’uso di tutti i comandi.

Prima di ogni intervento svuotare il serbatoio e togliere corrente così da prevenire eventuali avviamenti accidentali.

Dopo operazioni di manutenzione assicurarsi attentamente di aver rimontato correttamente tutti i pezzi.

Tenere lontani dall’area di funzionamento bambini e animali.

Leggere attentamente le istruzioni relative all’accessorio installato; in particolare, se si utilizza la pistola di verniciatura

assicurateVi che l’ambiente dove verniciate abbia un adeguato ricambio d’aria.

Nel caso di utilizzo protratto in prossimità del compressore è consigliabile l’utilizzo di dispositivi di protezione acustica.

Da NON FARE

Non verniciate in ambienti chiusi o in prossimità di fiamme libere.

Non toccare la testa, i cilindri, le alette di raffreddamento ed il tubo di mandata, poiché raggiungono temperature elevate

durante il funzionamento, rimanendo tali per un certo tempo anche dopo l’arresto.

Non posizionare materiali inammabili vicino e/o sul compressore.

Non trasportare con il serbatoio in pressione.

Non utilizzare se il cavo di alimentazione presenta difetti o se l’allacciamento elettrico è precario.

Non indirizzare mai il getto d’aria su persone o animali.

Non permettere a nessuno di fare funzionare il compressore senza aver ricevuto le adeguate istruzioni.

Non colpire il volano o le ventole con oggetti contundenti o metallici. Ciò potrebbe causarne l’improvvisa rottura durante il

funzionamento.

Non far funzionare il compressore senza filtro aria.

Non manomettere la valvola di sicurezza e/o il serbatoio.

Non utilizzare in atmosfera potenzialmente esplosiva.

Non collegare al rubinetto di uscita aria un tubo che abbia caratteristiche di massima portata inferiore a quella del compressore.

Non utilizzare il compressore a temperature inferiori a 0°C (range temp. +5°C a + 45°C).

Protezione del motore

• Il compressore è dotato di un Motoprotettore, che automaticamente interrompe l’alimentazione elettrica in caso di sovrac-

carico. In tal evenienza togliere corrente ed attendere alcuni minuti prima di riarmare manualmente il motoprotettore (fig.3),

e riavviare. Se interviene nuovamente, staccare corrente e rivolgersi ad un centro di assistenza autorizzato.

3.UTILIZZO DEL COMPRESSORE

Installazione

Controllare che la tensione di rete corrisponda alla tensione indicata sull’etichetta CE.

Il compressore è dotato di una spina del tipo CEE 7. In caso di necessità farla sostituire esclusivamente da personale specia-

lizzato. Verificare sempre che l’interruttore di avviamento si trovi in posizione 0/OFF prima di collegare la spina (fig.4).

Avviamento (fig.4)

• Inserire la spina ed avviare tramite l’interruttore A.

• Al primo avviamento lasciare in moto il compressore per una decina di minuti con i rubinetti uscita aria B aperti.

Per il modello denominato “Genius” o comunque nel caso il vs. compressore sia dotato di rubinetti rapidi aprire invece

completamente il rubinetto di scarico condensa E.

Chiudere i rubinetti e controllare che il compressore carichi il serbatoio e si arresti alla P max (segnalata dal manometro D).

• Il compressore funziona in modo automatico, si arresta al raggiungimento della P max e si riavvia al valore minimo di

taratura (P max - 2 bar).

• Per arrestare il compressore usare sempre e solamente l’interruttore (OFF).

• Il corretto funzionamento è segnalato da: un soffio d’aria compressa ad ogni arresto, un soffio prolungato ad ogni riavvio.

Regolazione pressione lavoro (fig.4)

• La pressione in uscita, è regolabile tramite il riduttore C, e leggibile tramite il manometro F.

Dopo l’uso riportare il valore della pressione a zero.

Se si utilizzano utensili pneumatici, verificare sempre la pressione d’uso ottimale dell’accessorio.

Cambio utensile (fig.5)

Il collegamento va effettuato tramite il rubinetto di linea B. Durante il collegamento dell’utensile o qualora lo si voglia cambia-

re con uno diverso, mantenendo il serbatoio in pressione, interrompere il flusso d’aria in uscita.

(B1) Rubinetto a corsoio: fare scorrere la ghiera vero il basso per chiudere.

(B2) Rubinetto rapido: disinserire l’attacco rapido premendo la flangia del rubinetto verso l’interno, il flusso d’aria si interrom-

pe automaticamente.

(B3) Rubinetto a farfalla: ruotare la farfalla in senso antiorario per chiudere il rubinetto.

4.MANUTENZIONE

Spegnere il compressore e scaricare tutta l’aria dal serbatoio prima di eseguire qualsiasi manutenzione.

Ogni settimana (fig.4)

Scaricare la condensa aprendo il rubinetto E, porre il serbatoio in posizione tale che l’imboccatura del rubinetto di scarico

si trovi rivolta verso il basso, richiudere non appena inizia a deuire solo aria.

Essendo il compressore privo di lubrificante, la condensa può essere smaltita nella rete fognaria.

Ogni mese (o più frequentemente se usato in ambiente polveroso)

Smontare il filtro di aspirazione e sostituire (se danneggiato) o pulire l’elemento filtrante (fig.6).

• Dove necessario, utilizzando un cacciavite a croce svitare le quattro viti che trattengono la carenatura protettiva ed aspor-

tarla sollevandola. Togliere il coperchio del filtro, che può essere ad incastro o bloccato tramite una vite centrale, ed estrarre

l’elemento filtrante

• Lavare con detergente, risciacquare ed asciugare completamente

• Sul modello denominato Genius l’elemento filtrante è alloggiato nel comparto cavo elettrico sulla parte posteriore

Non fare mai funzionare il compressore senza il filtro di aspirazione.

5.RICERCA GUASTI

1.ALLGEMEINE INFORMATIONEN

Kennzeichnung des Produkts

Der Kompressor ist mit einem CE-Aufkleber gekennzeichnet (siehe Abb.1).

Wichtig! Bitte lesen!

Dieser Kompressor wurde nicht für den dauerhaften Gebrauch entworfen und gebaut;

es wird geraten, ihn nicht über 50 %

in Betrieb zu nehmen und eine Dauer von 15 Minuten im ständigen Betrieb nicht zu überschreiten.

Auspacken

An der Verpackung können sich Metallteile befinden; ziehen Sie daher immer Schutzhandschuhe an und verwenden Sie

Zangen, um die Metallklammern u. Ä. zu entfernen.

• Heben Sie den Kompressor mithilfe einer anderen Person von Hand an.

• Überprüfen Sie, ob der Kompressor vollständig und unversehrt ist und ob die im Lieferumfang enthaltenen Teile vorhanden

sind:

Gebrauchs- und Wartungsanleitung, Räder und/oder Schwingungsschutz, Ansaugfilter.

Nur bei Modell “Genius”: Im Gehäuse, das sich auf der Rückseite befindet, finden Sie das Netzkabel, eine Spiralleitung und

eine Blaspistole.

• Montieren Sie gegebenenfalls die Räder und/oder die Schwingungsschutzelemente (Abb. 2).

Aufstellung

Stellen Sie den Verdichter immer in mindestens 50 cm Entfernung von jeglichem Hindernis auf, das den Luftstrom und

somit die Kühlung behindern könnte.

Entsorgung

Heben Sie die Verpackung für einen eventuellen Umzug auf, und zumindest während der Gewährleistungsfrist.

Sowohl das Verpackungsmaterial als auch der Kompressor bzw. dessen Teile dürfen nur in den dafür zuständigen Zentren

entsorgt werden.

Informationen über den technischen Kundendienst

Reparaturen, die unter die Gewährleistung fallen, dürfen ausschließlich von Technikern durchgeführt werden, die von uns

dazu autorisiert sind. Verwenden Sie nur Original-Ersatzteile.

Geben Sie für Anfragen bzw. Bestellungen bitte immer den TYP, DIE CODE- UND DIE SERIENNUMMER Ihres Kompressors

an.

2.SICHERHEITSHINWEISE

Der Kompressor darf ausschließlich als Quelle für Druckluft verwendet werden – jede sonstige Anwendung ist

ausgeschlossen. Im Fall unsachgemäßer Anwendung bzw. Zweckentfremdung, die nicht der Gebrauchsanweisung entspricht,

kann der Hersteller nicht für eventuelle Schäden haftbar gemacht werden.

Was zu TUN ist

Finden Sie heraus, wie man den Kompressor anhält, und wie man alle Steuerungen anwendet.

Entleeren Sie vor jedem Eingriff den Behälter und stellen Sie den Strom aus, damit sich das Gerät nicht unvorhergesehen

einschalten kann.

Stellen Sie nach den Wartungsarbeiten ganz sicher, dass Sie alle Teile wieder richtig eingebaut haben.

Halten Sie Kinder und Tiere vom Betriebsbereich fern.

Lesen Sie sich die Anleitung für das eingebaute Zubehör genau durch; stellen Sie besonders dann, wenn Sie die Lackierpistole

verwenden, sicher, dass in dem Raum, in dem Sie lackieren, genügend Frischluftzufuhr vorhanden ist.

Wenn Sie den Kompressor länger verwenden und sich dabei in seiner Nähe aufhalten, ist es ratsam, Ohrschützer zu

verwenden.

Was NICHT ZU TUN ist

Lackieren Sie nicht in geschlossenen Räumen oder in der Nähe offener Flammen.

Berühren Sie den Kopf, die Zylinder, die Kühlrippen und die Zuleitung nicht, da sie während des Betriebs sehr hohe

Temperaturen erreichen und auch nach dem Anhalten des Geräts noch eine gewisse Zeit lang heiß bleiben.

Stellen Sie keine brennbaren Materialien in die Nähe und/oder auf den Kompressor.

Transportieren Sie den Kompressor nicht, wenn der Behälter unter Druck steht.

Verwenden Sie den Kompressor nicht, wenn das Netzkabel defekt ist oder wenn der Stromanschluss nicht ordnungsgemäß

ausgeführt ist.

Richten Sie den Druckluftstrahl niemals auf Personen oder Tiere.

Erlauben Sie es niemandem, den Kompressor anzuwenden, ohne vorher angemessen in den Gebrauch eingewiesen worden

zu sein.

Schlagen Sie nicht mit stumpfen Gegenständen oder Gegenständen aus Metall gegen das Schwungrad oder die Lüfter.

Dies könnte dazu führen, dass sie während des Betriebs auf einmal brechen.

Setzen Sie den Kompressor nicht ohne Luftfilter in Betrieb.

Nehmen Sie keinerlei Veränderungen am Sicherheitsventil und/oder am Behälter vor.

Verwenden Sie das Gerät nicht in einer potenziell explosiven Umgebung.

Schließen Sie keine Leitung, deren Höchstkapazität unter derjenigen des Kompressors liegt, an den Luftablasshahn an.

Verwenden Sie den Kompressor nicht bei Temperaturen unter 0° C (Temperaturbereich: +5° C bis + 45° C).

Motorschutz

• Der Kompressor ist mit einem Motorschutz ausgestattet, der die Stromzufuhr im Fall einer Überlastung automatisch

unterbricht.

Schalten Sie in diesem Fall die Stromzufuhr ab und warten Sie einige Minuten, bevor Sie den Motorschutzschalter (Abb. 3)

zurückstellen und das Gerät wieder starten. Sollte der Schutzschalter noch einmal anspringen, trennen Sie die

Stromversorgung und wenden Sie sich an einen autorisierten Kundendienst.

3.ANWENDUNG DES KOMPRESSORS

Einbau

Prüfen Sie, ob die Netzspannung der Spannung entspricht, die auf dem CE-Kennzeichen angegeben ist.

Der Kompressor ist mit einem Stecker vom Typ CEE 7 ausgestattet. Lassen Sie ihn, falls nötig, nur von spezialisiertem

Personal auswechseln.

Prüfen Sie immer, ob sich der Startschalter in der Stellung 0/OFF befindet, bevor Sie den Stecker anschließen (Abb. 4).

Einschalten (Abb.4)

• Stecken Sie den Stecker ein und starten Sie das Gerät mit dem Schalter A.

• Lassen Sie den Kompressor beim Erststart ungefähr zehn Minuten lang laufen, wobei die Luftablasshähne B geöffnet

bleiben.

Bei dem Modell “Genius” oder wenn Ihr Kompressor mit Schnellhähnen ausgestattet ist, öffnen Sie stattdessen die

Kondensablasshähne E ganz.

Schließen Sie die Hähne wieder und prüfen Sie, ob der Kompressor den Behälter lädt und bei max. P anhält (max. Druck;

wird durch das Manometer D angezeigt).

• Der Kompressor arbeitet automatisch, hält bei Erreichen von max. P an und startet dann wieder, wenn der Mindestkalibrierwert

(max. P – 2 bar) erreicht wird.

• Verwenden Sie immer und ausschließlich den Schalter (auf “OFF” stellen),

um den Kompressor anzuhalten.

Der ordnungsgemäße Betrieb wird durch Folgendes angezeigt:

Ein Druckluftstoß bei jedem Halt, ein längerer Druckluftstoß bei jedem Neustart.

Einstellung des Betriebsdrucks (Abb.4)

• Der Ausgabedruck kann mit dem Druckminderer C eingestellt und am Manometer F abgelesen werden.

Es wird empfohlen, den Druckwert nach dem Gebrauch des Geräts wieder auf Null zu stellen.

Wenn Sie pneumatische Werkzeuge verwenden, überprüfen Sie immer den optimalen Anwendungsdruck des Zubehörs.

Werkzeugwechsel (Abb.5)

Der Anschluss erfolgt am Linienhahn B. Unterbrechen Sie den Luftausfluss, während Sie das Werkzeug anschließen oder

falls Sie es durch ein anderes austauschen möchten; halten Sie dabei den Behälter unter Druck.

(B1) Schieberhahn: Lassen Sie den Gewindering nach unten gleiten und schließen Sie ihn.

(B2) Schnellhahn: Deaktivieren Sie den Schnellanschluss, indem Sie den Flansch des Hahns nach innen drücken – der

Luftstrom wird automatisch unterbrochen.

(B3) Drosselhahn: Drehen Sie die Drossel gegen den Uhrzeigersinn, um den Hahn zu schließen.

4.WARTUNG

Bevor Sie irgend eine Wartungsarbeit vornehmen, schalten Sie den Kompressor ab und lassen Sie die gesamte Luft aus

dem Behälter ab.

Einmal pro Woche (Abb.4)

Lassen Sie das Kondenswasser ab, indem Sie den Hahn E öffnen. Stellen Sie den Behälter so, dass die Öffnung des

Ablasshahns nach unten zeigt. Schließen Sie den Hahn, sobald nur noch Luft auszuströmen beginnt.

Da der Kompressor schmiermittelfrei ist, kann das Kondenswasser im Abwasser entsorgt werden.

Einmal pro Monat (bzw. häufiger, wenn das Gerät in staubiger Umgebung benutzt wird):

Bauen Sie den Ansaugfilter aus und tauschen Sie ihn aus (wenn er beschädigt ist), bzw. reinigen Sie das Filterelement

(Abb. 6).

• Verwenden Sie gegebenenfalls einen Kreuzschlitz-Schraubendreher, um die vier Schrauben herauszudrehen, mit denen

die Schutzverkleidung befestigt ist, und nehmen Sie sie ab, indem Sie sie nach oben ziehen. Nehmen Sie den Filterdeckel

ab (er kann eingerastet oder mit einer Schraube in der Mitte befestigt sein) und nehmen Sie das Filterelement heraus.

• Waschen Sie es mit Reinigungsmittel, spülen Sie es mit Wasser durch und trocknen Sie es vollständig.

• Bei dem Modell “Genius” befindet sich das Filterelement in der Unterbringung des Stromkabels auf der Rückseite.

Setzen Sie den Kompressor niemals ohne Ansaugfilter in Betrieb.

5.STÖRUNGSSUCHE

GÉNÉRALITÉS

Identification du produit

Le compresseur est identifié par une étiquette CE (voir fig.1)

Important ! À lire

Ce compresseur a été conçu et réalisé pour un usage occasionnel, une utilisation non supérieure à 50% avec fonctionnement

en continu ne dépassant pas 15 minutes est donc conseillée.

Déballage

Des pointes métalliques peuvent se trouver sur l’emballage, toujours porter des gants de protection et retirer ces

pointes à l’aide de pinces.

• Soulevez le compresseur à la main, en vous faisant aider par une personne.

• Contrôlez que le compresseur soit parfaitement intact ainsi que la présence de l’équipement de série :

Manuel d’Utilisation et d’Entretien, roues et/ou support(s) anti-vibrations, filtre Aspiration

Pour le mod. Genius : à l’intérieur du logement situé sur la partie arrière se trouvent le câble d’alimentation, un tuyau spiralé

et un pistolet de soufflage.

• Montez les roues et/ou les éléments anti-vibrations aux endroits requis (fig.2).

Positionnement

Placez toujours le compresseur à 50 cm minimum de tout obstacle risquant de gêner le passage de l’air et, par là, le

refroidissement.

Élimination

Conservez l’emballage pour un éventuel transfert ou pendant au moins la période de garantie.

Les matériaux d’emballage comme le compresseur ou ses parties devront être éliminés auprès de structures spécialisées.

Informations sur l’assistance technique

Les réparations sous garantie doivent être effectuées exclusivement par nos techniciens agréés. N’utilisez que des pièces

de rechange originales.

Lors de chaque consultation, indiquez toujours le TYPE, CODE et N° de série de votre compresseur.

MISES EN GARDE DE SÉCURITÉ

Le compresseur doit être utilisé exclusivement comme source d’air comprimé, toute autre utilisation est à exclure. En cas

d’utilisation impropre ou non conforme aux instructions d’utilisation, aucune responsabilité ne pourra être imputée au fabricant

pour d’éventuels dommages.

À FAIRE

Savoir arrêter le compresseur et réussir à utiliser toutes les commandes.

Avant toute intervention, videz le réservoir et coupez l’alimentation afin d’éviter d’éventuels démarrages intempestifs.

Après toute opération de maintenance, assurez-vous d’avoir remonté correctement toutes les pièces.

Les enfants et les animaux devront être tenus à distance de la zone de fonctionnement.

Lisez attentivement les instructions concernant l’accessoire installé ; plus particulièrement, si le pistolet à peinture est

utilisé, vérifiez que la zone de peinture soit correctement équipée d’aérations.

En cas d’utilisation prolongée à proximité du compresseur, l’usage de dispositifs de protection acoustique est conseillé.

À ÉVITER

N’effectuez pas de travaux de peinture en environnements clos ou à proximité de flammes nues.

Ne touchez pas la tête, les cylindres, les ailettes de refroidissement ni le tuyau de refoulement : ceux-ci atteignent des

températures élevées lors du fonctionnement et restent chauds un certain temps, même après l’arrêt.

Ne placez pas de matériaux inflammables à proximité du compresseur ni sur celui-ci.

Ne transportez pas le compresseur lorsque le réservoir est sous pression.

N’utilisez pas le compresseur si le fil d’alimentation est défectueux ou si le branchement électrique est douteux.

Ne dirigez jamais le jet d’air sur des personnes ou des animaux.

N’autorisez personne à utiliser le compresseur sans avoir préalablement reçu les instructions qui s’imposent.

Ne heurtez pas le volant ni les ventilateurs avec des objets contondants ou métalliques. Ceci pourrait provoquer une rupture

imprévue lors du fonctionnement.

Ne faites pas fonctionner le compresseur sans filtre à air.

Ne manipulez pas la soupape de sécurité ni le réservoir.

N’utilisez pas le compresseur en atmosphère potentiellement explosive.

Ne branchez pas au robinet de sortie d’air un tuyau dont la portée maximale est inférieure à celle du compresseur.

N ’utilisez pas le compresseur à des températures inférieures à 0°C (plage de temp. +5°C à + 45°C).

Protection du moteur

• Le compresseur est équipé d’un dispositif de protection du moteur qui coupe automatiquement l’alimentation électrique en

cas de surtension.

Dans ce cas, coupez le courant et attendez quelques minutes avant de réarmer le dispositif manuellement (fig.3), et remettez

en marche. Si le problème se représente, débranchez le compresseur et adressez-vous à un centre d’assistance agréé.

UTILISATION DU COMPRESSEUR

Installation

Contrôlez que la tension de réseau corresponde à la tension indiquée sur l’étiquette CE.

Le compresseur est équipé d’une fiche de type CEE 7. Si nécessaire, faites-la remplacer, exclusivement par un personnel

spécialisé.

Vérifiez toujours que l’interrupteur de mise en marche soit bien en position 0/OFF avant de brancher l’appareil (fig.4).

Démarrage (fig.4)

• Brancher la fiche et mettre en marche par l’interrupteur A.

• À la première mise en marche, laissez tourner le compresseur pendant une dizaine de minutes avec les robinets de sortie

d’air B ouverts.

Pour le modèle “Genius” ou si votre compresseur est équipé de robinets rapides, ouvrez par contre complètement le robinet

de vidange de condensation E.

Fermez les robinets et contrôlez que le compresseur charge le réservoir et s’arrête à la P max (indiquée par le manomètre

D).

• Le compresseur fonctionne en mode automatique, il s’arrête dès que la P max est atteinte et redémarre à la valeur

minimale d’étalonnage (P max - 2 bars).

•

Pour arrêter le compresseur, utilisez toujours et uniquement l’interrupteur (OFF).

Le fonctionnement correct est signalé par :

un souffle d’air comprimé à chaque arrêt, un souffle prolongé à chaque remise en marche.

Réglage de la pression d’exercice (fig.4)

• La pression en sortie se règle par le réducteur C et se lit par le manomètre F.

Après utilisation, il est conseillé de ramener la valeur de pression à zéro.

En cas d’utilisation d’outils pneumatiques, vériez toujours la pression d’utilisation optimale de l’accessoire.

Changement d’outil (fig.5)

Le raccordement se fait par le robinet de ligne B. Lors du raccordement de l’outil ou de son remplacement par un outil

différent, coupez le flux d’air en sortie tout en maintenant le réservoir sous pression.

(B1) Robinet coulissant : poussez la bague vers le bas pour fermer.

(B2) Robinet rapide : désolidarisez le raccord rapide en pressant la collerette du robinet vers l’intérieur, le flux d’air est

automatiquement coupé.

(B3) Robinet à papillon : tournez le papillon dans le sens anti-horaire pour fermer le robinet.

MAINTENANCE

Éteignez le compresseur et évacuez la totalité de l’air du réservoir avant d’effectuer toute opération de maintenance.

Chaque semaine (fig.4)

Vidangez la condensation en ouvrant le robinet E, positionnez le réservoir de façon à orienter l’embouchure du robinet de

vidange vers le bas, refermez dès que seul de l’air commence à s’échapper.

La condensation peut être évacuée dans le réseau d’égouts puisque le compresseur est dépourvu de lubrifiant.

Chaque mois (ou plus souvent en cas d’utilisation en environnement poussiéreux)

Démontez le filtre d’aspiration et remplacez-le (si endommagé) ou nettoyez l’élément filtrant (fig.6).

• Aux endroits requis, dévissez les quatre vis de fixation du revêtement de protection à l’aide d’un tournevis cruciforme et

retirez-le en le soulevant. Retirez le couvercle du filtre qui peut être soit encastré, soit fixé par une vis centrale et extrayez

l’élément ltrant.

• Lavez au détergent, rincez et séchez complètement.

• Sur le modèle Genius, l’élément filtrant est logé dans le compartiment du câble électrique, sur la partie arrière.

Ne faites jamais fonctionner le compresseur sans le filtre d’aspiration.

RECHERCHE D’ANOMALIES

1.ALGEMENE INFORMATIE

Identificatie van het product

De compressor wordt geïdentificeerd door een CE-label (zie afb. 1)

Belangrijk! Leesmij

Deze compressor is ontworpen en gebouwd voor niet-continu gebruik,

het is raadzaam hen te gebruiken voor niet meer dan

50% met een werkingstijd zonder onderbrekingen van niet langer dan 15 minuten.

Uitpakken

Er kunnen metalen nieten in de verpakking zitten, draag daarom altijd veiligheidshandschoenen en gebruik een

tang om de nieten te verwijderen.

• De compressor alleen met de hand optillen met de hulp van een andere persoon.

• Controleren of de compressor in perfecte staat is, en of de volgende standaardonderdelen aanwezig zijn:

Gebruiks- en Onderhoudshandleiding, wielen en/of trillingdemper(s), aanzuigfilter

Alleen mod. Genius: in de behuizing op de achterkant bevinden zich de voedingskabel, een spiraalslang en een luchtpistool.

• Waar nodig de wielen en/of de trillingdempende elementen monteren (afb.2).

Plaatsing

Plaats de compressor altijd op minstens 50 cm afstand van elk obstakel dat de luchtdoorgang kan afdekken en dus de

afkoeling kan hinderen.

Verwerking als afval

Bewaar de verpakking voor gebruik bij een eventuele verhuizing, of tenminste zolang als de garantieperiode duurt.

Zowel het verpakkingsmateriaal als de compressor, of onderdelen ervan, mogen uitsluitend als afval worden verwerkt bij

hiervoor bestemde centra.

Informatie over de technische assistentie

Reparaties in de garantieperiode mogen uitsluitend worden uitgevoerd door onze geautoriseerde technici. Gebruik uitsluitend

originele vervangingsonderdelen.

Vermeld bij elke communicatie altijd TYPE, CODE en SERIENUMMER van uw compressor.

2.AANWIJZINGEN VOOR DE VEILIGHEID

De compressor mag uitsluitend worden gebruikt als persluchtbron; elk ander gebruik is niet toegestaan. Bij oneigenlijk

gebruik of gebruik dat niet overeenkomt met de gebruiksinstructies kan de fabrikant niet aansprakelijk worden gesteld voor

eventuele schade.

Wat WEL te DOEN

Begrijpen hoe de compressor moet worden gestopt, en begrijpen hoe alle bedieningselementen moeten worden gebruikt.

Voor elke ingreep de tank leegmaken en de stroom uitschakelen, om onopzettelijk starten onmogelijk te maken.

Na onderhoudswerkzaamheden altijd aandachtig nagaan of alle onderdelen correct zijn teruggeplaatst.

Kinderen en dieren uit de buurt houden van het gebied waar de compressor functioneert.

De instructies met betrekking tot het geïnstalleerde accessoire aandachtig doorlezen; in het bijzonder dient u zich er zich bij

gebruik van het verfpistool van te verzekeren dat er een goede ventilatie is in de omgeving waar geverfd wordt.

Bij langdurig gebruik is het raadzaam om in de buurt van de compressor een gehoorbescherming te dragen.

Wat NIET te DOEN

Niet verven in gesloten omgevingen of in de buurt van open vuur.

De kop, cilinders, koelvinnen en de toevoerleiding niet aanraken, aangezien deze erg heet kunnen worden tijdens de werking

en ook na de stopzetting nog langere tijd heet blijven.

Geen ontvlambaar materiaal in de buurt van en/of op de compressor plaatsen.

Niet transporteren terwijl de tank onder druk staat.

Niet gebruiken als de voedingskabel defect is of als de elektrische aansluiting niet in orde is.

Nooit de luchtstraal op mensen of dieren richten.

De compressor nooit laten bedienen door personen die niet de nodige instructies hebben ontvangen.

Niet tegen het vliegwiel of de ventilators stoten met stompe of metalen voorwerpen. Deze zouden hierdoor tijdens de

werking plotseling kapot kunnen gaan.

De compressor niet zonder luchtfilter laten werken.

Niet knoeien aan de veiligheidsklep en/of de tank.

Niet gebruiken in een mogelijk explosiegevaarlijke omgeving.

Geen leidingen aansluiten op de luchtuitlaatkraan die niet in staat zijn het hele debiet van de compressor te verwerken.

De compressor niet gebruiken bij temperaturen onder 0°C (temp. bereik +5°C tot + 45°C).

Motorbeveiliging

• De compressor is uitgerust met een motorbeveiliging die de elektrische voeding in het geval van overbelasting automatisch

uitschakelt.

In dat geval moet de stroom worden uitgeschakeld en moet enkele minuten worden gewacht alvorens de motorbeveiliging

met de hand terug te zetten (afb. 3), waarna de compressor weer mag worden gestart. Als de beveiliging opnieuw ingrijpt,

moet de stroom worden afgekoppeld en dient u contact op te nemen met een erkend assistentiecentrum.

3.GEBRUIK VAN DE COMPRESSOR

Installatie

Controleer of de netspanning correspondeert met de spanning die vermeld staat op het CE-label.

De compressor is voorzien van een stekker van het type CEE 7. Als deze moet worden vervangen, mag dat uitsluitend

worden gedaan door een vakman.

Controleer altijd of de startschakelaar op de stand OFF staat, voordat u de stekker in het stopcontact steekt (afb.4).

Start (afb.4)

• Steek de stekker in het stopcontact en start de compressor met behulp van de schakelaar A.

• Laat de compressor bij de eerste start ongeveer tien minuten draaien met de luchtuitlaatkranen B open.

Voor het model “Genius”, of hoe dan ook als uw compressor snel te sluiten kranen heeft, moet de condensafvoerkraan E

helemaal worden geopend.

Sluit de kranen en controleer of de compressor de tank laadt en stopt wanneer P max bereikt wordt (dit wordt aangegeven

door de manometer D).

• De compressor functioneert automatisch, stopt bij het bereiken van P max en start opnieuw op de minimum afstellingswaarde

(P max - 2 bar).

• Om de compressor te stoppen mag altijd uitsluitend de schakelaar (OFF) worden gebruikt.

De juiste werking wordt gesignaleerd door:

een straal perslucht bij elke stopzetting, een langere straal bij elke start.

Regeling werkdruk (afb. 4)

• De uitgangsdruk kan worden geregeld door middel van de reductor C en kan worden afgelezen op de manometer F.

Na het gebruik wordt aangeraden de druk terug te laten lopen tot nul.

Als er pneumatische gereedschappen worden gebruikt, moet altijd de optimale werkdruk van het accessoire in het oog

worden gehouden.

GENERAL INFORMATION

Identifying the product

The product is identified by an EC label (see fig.1)

Important! Read me

This compressor is designed for intermittent use,

the duty cycle should not exceed 50% and it should not be operated

continuously for more than 15 minutes.

Unpacking

The packaging may include metal staples, always wear safety gloves and use pliers when removing them.

• Lift the compressor manually with the assistance of another person.

• Ensure that the compressor is in perfect condition and that the following items are present:

User and Maintenance manual, wheels and/or vibration dampers, air intake filter

Genius model only: the power cable, a spiral tube and a spray gun are located in the compartment on the rear of the

compressor.

• If necessary, fit the wheels and/or vibration dampers (fig.2).

Positioning

Always position the compressor at least 50 cm from any obstacles that could obstruct the passage of air and hence affect

the cooling system.

Disposal

Keep the packaging in case it is necessary to move to another location, or at least until the guarantee expires.

The packaging material, the compressor and its components must be disposed of by authorised recycling centres.

Information about technical assistance

Repairs under guarantee may only be carried out by our authorised technicians. Use original spare parts only.

Whatever your request, always indicate the TYPE, CODE and SERIAL N° of your compressor.

SAFETY

The compressor must be used exclusively as a compressed air generator, all other uses are excluded. The manufacturer

declines all responsibility for damages in cases where the machine is misused, or used in a way that does not conform to the

operating instructions.

Make sure you understand how to switch off the compressor, and how to use all the controls.

Empty the air tank and disconnect the electrical supply before carrying out any operations, in order to avoid starting up the

machine by accident.

Ensure that you have replaced all parts correctly after carrying out any maintenance operations.

Keep children and animals away from the area where the compressor is operating.

Carefully read the instructions provided with any accessories that may be fitted; in particular, when using the paint spray gun

ensure that the area is properly ventilated.

Use acoustic protection devices if you are present in the area where the compressor is running for prolonged periods.

DO NOT

Use the machine for spray painting in closed environments or near to naked flames.

Touch the head, the cylinders, the cooling fins or feeder tube as these can reach high temperatures during operation, and

may take some time to cool down again after the compressor has been switched off.

Place inflammable materials on and/or near the compressor.

Move the compressor when the air tank is pressurised.

Use the machine if the power cable is damaged, or the electrical connection is unsafe.

Point the air jet at people or animals.

Allow anyone to use the compressor unless they have been properly trained.

Strike the flywheel or the fans with blunt or metallic objects. This could cause them to break while the compressor is running.

Operate the compressor without the air filter.

Tamper with the safety valve and/or the air tank.

Operate the compressor in a potentially explosive atmosphere.

Connect tubes that are rated at less than the maximum capacity of the compressor to the outlet valve.

Use the compressor at temperatures below 0°C (range temp. +5° C to + 45° C).

Protecting the motor

• The compressor is fitted with a motor-protector, which automatically interrupts the electrical power supply if an overload

occurs.

In this case, disconnect the power supply and wait a few minutes before resetting the motor-protector manually (fig.3), then

restart. If the motor-protector trips again, disconnect the power supply and contact an authorised service centre.

OPERATING THE COMPRESSOR

Installation

Check that the mains voltage corresponds to the value indicated on the EC label.

The compressor is fitted with an EEC type 7 plug. If necessary this may be substituted by specialised personnel only.

Always check that the ON/OFF switch is in the 0/OFF position before connecting the plug (fig.4).

Switching the compressor on (fig.4)

• Insert the mains plug and switch on using the switch A.

• The first time the compressor is switched on, leave it to run for about ten minutes with the air output valves (B) open.

In the case of “Genius” models, or if your compressor is equipped with quick valves, open the condensation valve E completely.

Close the valves and check that the compressor pressurises the air tank, stopping when it reaches the value Pmax (as

indicated by the manometer B).

• The compressor operates in automatic mode, stopping when the pressure reaches P

max

and restarting when the pressure

falls to the calibrated minimum value (P max - 2 bar).

• The only correct way to switch off the compressor is by switching the ON/OFF switch to OFF.

When the compressor is operating correctly it releases:

a puff of compressed air each time it is switched off; a prolonged puff of air each time it is switched on.

Setting up the working pressure (fig.4)

• You can regulate the output pressure, which is indicated by the manometer F, by adjusting the reducer C.

After use, the pressure should be allowed to fall to zero.

When using pneumatic tools, always check the optimum working pressure of the accessory.

Changing the tool (fig.5)

Tools are connected via the B line valve. Whenever it is necessary to connect a tool, or change one when the air tank is

pressurised, ensure the output air flow is interrupted.

(B1) Sliding valve: slide the ferrule downwards to close the valve.

(B2) Quick valve: release the quick fitting by pressing the valve flange inwards, the air flow is interrupted immediately.

(B3) Butterfly valve: turn the butterfly counter-clockwise to close the valve.

MAINTENANCE

Turn the compressor off and let all the air out of the tank before carrying out any maintenance.

Once a week (fig.4)

Discharge the condensation by opening the valve E; orienting the tank so that the valve opening pointing downwards;

close the valve as soon as it begins to vent air only.

As the compressor does not use lubricants, the condensation can be discharged directly into the drainage system.

Once a month (or more frequently if used in a dusty environment)

Remove the intake filter and clean the filter element (fig. 6), or replace it if it is damaged.

• If necessary, undo the four screws holding the protective fairing in place using a cross-head screwdriver, and lift it out.

Remove the filter cover, which may be held in place by clips or a central screw, and extract the filter element.

• Wash with detergent, rinse and dry thoroughly

• In the case of Genius models, the filter element is located in the electrical cable compartment on the rear of the compressor.

Do not operate the compressor without the intake filter.

5.FAULT FINDING

Gereedschapswissel (fig.5)

De verbinding dient te worden gemaakt via de lijnkraan B. Tijdens het verbinden van het gereedschap, of als u het gereedschap

wilt vervangen door een ander gereedschap, dient de uitgaande luchtstroom te worden gestopt terwijl de druk in de tank

gehandhaafd blijft.

(B1) Schuifkraan: verschuif de ring naar beneden om de kraan te sluiten.

(B2) Snel te sluiten kraan: schakel de snelkoppeling uit door de flens van de kraan naar binnen te duwen, de luchtstroom

wordt automatisch gestopt.

(B3) Vlinderkraan: draai de vlinder tegen de klok om de kraan te sluiten.

4.ONDERHOUD

Schakel de compressor uit en voer alle lucht uit de tank af alvorens onderhoudswerkzaamheden te gaan verrichten.

Wekelijks (afb.4)

Voer de condens af door de kraan E te openen, plaats de tank zo dat de opening van de afvoerkraan naar beneden gericht

is. Sluit de kraan zodra er alleen maar lucht naar buiten komt.

Aangezien de compressor geen smeermiddel bevat, mag de condens worden afgevoerd in het riool.

Maandelijks (of vaker als de compressor in een stoffige omgeving wordt gebruikt)

Demonteer het aanzuigfilter en vervang het (als het beschadigd is) of maak het filterelement schoon (afb. 6).

• Draai waar nodig de vier schroeven waarmee de beschermkap is vastgezet los met een kruisschroevendraaier, en haal de

kap weg door hem op te tillen. Verwijder het filterdeksel, dat vastgeklik kan zijn of kan zijn bevestigd met een schroef in het

midden, en haal het filterelement weg.

• Afwassen met een reinigingsmiddel, afspoelen en helemaal laten drogen

• Op het model Genius zit het filterelement in de ruimte van de elektriciteitskabel aan de achterkant

De compressor mag nooit werken zonder aanzuigfilter.

5.STORINGEN OPSPOREN

Guasto

1 - Calo della pressione nel serbatoio

2 - Perdite d’aria dalla valvola del pressostato a

compressore fermo.

3 - Perdite aria dalla valvola del pressostato con

compressore in moto da più di 1 minuto.

4 - Il compressore si ferma e non riparte.

5 - Il compressore non si arresta al

raggiungimento della P max. ed interviene la

valvola di sicurezza.

6 - Il compressore non carica e scalda

eccessivamente.

7 - Il compressore è molto rumoroso con colpi

ritmici e metallici.

Soluzione

1 - Verificare e serrare tutte le connessioni. Se persiste rivolgersi all’

assistenza tecnica.

2 - Pulire accuratamente la sede della valvola di ritegno. Eventualmente

sostituire l’elemento di tenuta

3 - Rottura della valvola di partenza a vuoto. Fermare il compressore e

rivolgersi all’ assistenza tecnica..

4.1 - Disinserire corrente e dopo alcuni minuti premere il pulsante del

motoprotettore. Se al nuovo avviamento il motoprotettore interviene

nuovamente, rivolgersi all’ assistenza tecnica

4.2 - L’avvolgimento del motore è bruciato, contattare un centro

assistenza.

5 - Possibile rottura del pressostato. Fermare il compressore e

rivolgersi all’ assistenza tecnica

6 - Si è rotta la guarnizione della testata oppure una valvola. Fermare

immediatamente il compressore e rivolgersi all’ assistenza tecnica

7 - Grippaggio della bronzina oppure della boccola. Fermare

immediatamente il compressore e rivolgersi all’ assistenza tecnica

Störung

1 - Der Druck im Behälter fällt ab.

2 - Luftlecks am Ventil des Druckschalters bei

stehendem Kompressor.

3 - Luftlecks am Ventil des Druckschalters, wenn

der Kompressor länger als 1 Minute in Betrieb

ist.

4 - Der Kompressor hält an und startet nicht

wieder.

5 - Der Kompressor hält nicht an, wenn max. P

(max. Druck) erreicht ist; das Sicherheitsventil

springt an.

6 - Der Kompressor lädt nicht und erhitzt sich

zu stark.

7 - Der Kompressor ist sehr laut und gibt

rhythmische, metallische Schläge von sich.

Abhilfe

1 - Überprüfen Sie sämtliche Anschlüsse und ziehen Sie sie fest. Wenn

die Störung weiter anhält, wenden Sie sich bitte an den technischen

Kundendienst.

2 - Reinigen Sie den Sitz des Rückschlagventils sehr gründlich. Wechseln

Sie gegebenenfalls das Dichtungselement aus.

3 - Bruch des Leerstartventils. Halten Sie den Kompressor an und wenden

Sie sich bitte an den technischen Kundendienst.

4.1 - Schalten Sie den Strom ab und drücken Sie nach einigen Minuten

auf die Taste des Motorschutzschalters. Wenn der Motorschutzschalter

nach dem Neustart erneut anspringt, wenden Sie sich bitte an den

technischen Kundendienst.

4.2 - Die Motorwicklung ist durchgebrannt; wenden Sie sich bitte an einen

Kundendienst.

5 - Möglicherweise ist der Druckschalter defekt. Halten Sie den

Kompressor an und wenden Sie sich bitte an den technischen

Kundendienst.

6 - Die Zylinderkopfdichtung oder ein Ventil ist beschädigt. Halten Sie

den Kompressor sofort an und wenden Sie sich an den technischen

Kundendienst.

7 - Die Gleitbuchse oder die Lagerbuchse ist festgefressen. Halten Sie

den Kompressor sofort an und wenden Sie sich an den technischen

Kundendienst.

Panne

1 - Baisse de la pression dans le réservoir

2 - Fuites d’air de la soupape du pressostat, avec

compresseur à l’arrêt

3 - Fuites d’air de la soupape du pressostat, avec

compresseur en marche depuis plus de 1 minute.

4 - Le compresseur s’arrête et ne redémarre pas.

5 - Le compresseur ne s’arrête pas quand la P

max. est atteinte. et la soupape de sécurité

intervient.

6 - Le compresseur ne charge pas et chauffe de

façon excessive.

7 - Le compresseur est très bruyant, avec coups

rythmés et métalliques

Solution

1 - Vérifiez et serrez tous les raccords. Si le problème persiste, consultez

l’assistance technique.

2 - Nettoyez soigneusement le logement du clapet anti-retour. Remplacez

éventuellement le dispositif d’étanchéité

3 - Rupture de la soupape de démarrage à vide. Arrêtez le compresseur

et contactez l’assistance technique.

4.1 - Coupez l’alimentation et après quelques minutes, pressez le bouton

du dispositif de protection moteur. Si, à la remise en marche, le dispositif

de protection intervient à nouveau, contactez l’assistance technique

4.2 - L’enroulement du moteur est grillé, contacter un centre d’assistance.

5 - Possibilité de rupture du pressostat. Arrêtez le compresseur et

contactez l’assistance technique.

6 - Rupture du joint d’extrémité ou d’une soupape. Arrêtez immédiatement

le compresseur et contactez l’assistance technique.

7 - Grippage du fourreau ou du manchon. Arrêtez immédiatement le

compresseur et contactez l’assistance technique.

Storing

1 - Daling van de druk in de tank.

2 - Luchtlek uit de klep van de drukschakelaar als

de compressor stilstaat.

3 - Luchtlek uit de klep van de drukschakelaar als

de motor al langer dan 1 minuut in werking is.

4 - De compressor stopt en start niet meer.

5 - De compressor stopt niet wanneer P max. bereikt

wordt, en de veiligheidsklep grijpt in.

6 - De compressor laadt niet en wordt erg heet.

7 - De compressor maakt lawaai, met ritmische en

metaalachtige slagen.

Oplossing

1 - Controleer alle aansluitingen en span hen. Als het probleem blijft

bestaan, contact opnemen met de technische assistentie.

2 - Maak de behuizing van de terugslagklep goed schoon. Eventueel

het afdichtingselement vervangen

3 - Breuk van de startklep van onbelast bedrijf. De compressor

uitzetten en contact opnemen met de technische assistentie.

4.1 - De stroom uitschakelen en na enkele minuten de knop van de

motorbeveiliging indrukken. Als de motorbeveiliging bij de volgende

start opnieuw ingrijpt, contact opnemen met de technische assistentie

4.2 - De motorwikkeling is doorgebrand, contact opnemen met een

assistentiecentrum.

5 - Mogelijke breuk van de drukschakelaar. De compressor uitzetten

en contact opnemen met de technische assistentie

6 - De pakking van de kop of een klep is kapot. De compressor

onmiddellijk uitzetten en contact opnemen met de technische

assistentie

7 - De lagerschaal of de bus zijn vastgelopen. De compressor

onmiddellijk uitzetten en contact opnemen met de technische

assistentie

Fault

1 - The tank pressure decreases.

2 - Air leaks from the pressurestat valve when the

compressor is not running.

3 - Air leaks from the pressurestat valve when the

compressor has been running for more than 1

minute.

4 - The compressor stops and will not restart.

5 - The compressor does not stop when it reaches

max,

causing the safety valve to open.

6 - The compressor fails to pressurise the tank, and

overheats.

7 - The compressor is very noisy; rhythmic and

metallic knocking sounds can be heard.

Solution

1 - Check that all the connectors are closed correctly. If the problem

persists call technical assistance.

2 - Clean the valve seal seat thoroughly. Substitute the sealing

element if necessary.

3 - Idle start valve faulty. Stop the compressor and call technical

assistance.

4.1 - Disconnect the power supply, wait a few minutes, and then

press the motor-protector button. If the motor-protector trips again

when the compressor is restarted, call technical assistance

4.2 - The motor winding is burnt out, contact an authorised service

centre.

5 - The pressurestat may be faulty. Stop the compressor and call

technical assistance.

6 - Blown head gasket or faulty valve. Stop the compressor

immediately and call technical assistance.

7 - The bushing or ferrule may have become seized. Stop the

compressor immediately and call technical assistance.

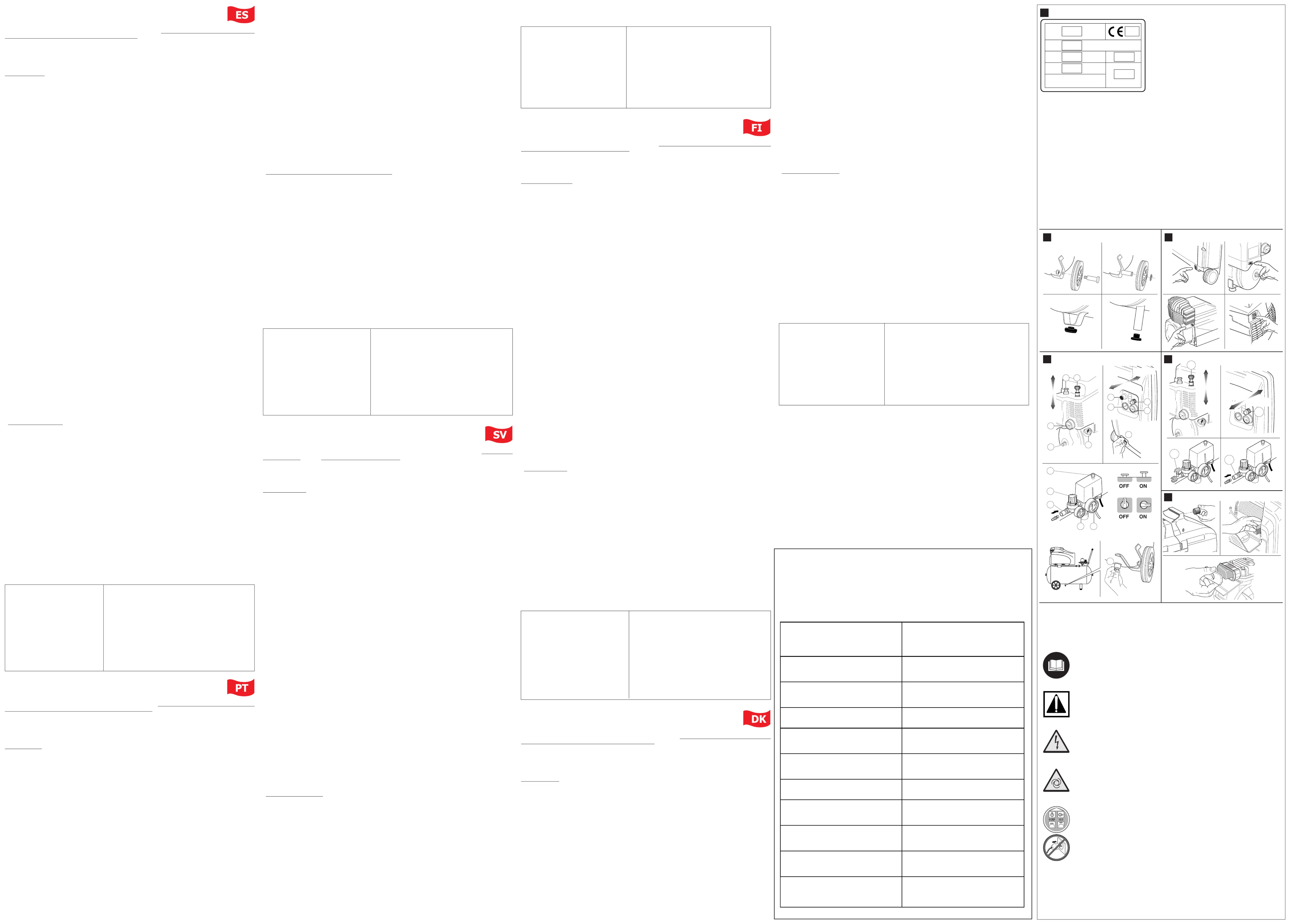

ON / I

OFF / 0

A B

ON / I

OFF / 0

F D

OPEN

2 3

4 5

• Dati del costruttore

• Herstellerdaten

• Coordonnées fabricant

• Gegevens van de fabrikant

• Manufacturer’s data

• Marchio CE - anno di costruzione

• CE-Zeichen – Baujahr,

• Marque CE – Année de fabrication

• CE-merkteken - bouwjaar

• CE mark – year of manufacture

TYPE / CODE / SERIAL N.

• Aria resa misurata in (l/min) e (cfm)

• Lufterzeugung des Kompressors gemessen in (l/

min) und (cfm).

• Débit d’air du compresseur mesuré (l/min) et (cfm)

• Luchtopbrengst van de compressor gemeten in l/

min en cfm

• Air delivered by the compressor expressed in (l/

min) and (cfm)

1 2

• Leggere attentamente le istruzioni per l’uso.

• Die Betriebsanleitung aufmerksam lesen.

• Lire attentivement les instructions d’utilisation.

• Om de gebruiksaanwijzing aandachtig te lezen.

• Read the operator’s instruction.

• Attenzione: pericolo

• Vorsicht: Gefahr!

• Attention : danger

• Let op: gevaar

• Warning: Hazard

• Rischio di schock elettricco

• Gefahr: Stromschlag!

• Risque de choc électrique

• Risico van elektrische schokken

• Shock hazard

• Unità controllata a distanza, può avviarsi senza preavviso

• Die Einheit wird ferngesteuert und kann sich plötzlich einschalten.

• L’unité est contrôlée à distance et risque de démarrer sans prévenir

• De unit wordt van een afstand bestuurd en kan zonder waarschuwing starten

• Unit is remotely controlled and may start without warning

• Per arrestare il compressore non disinserire mai la spina o l’inturrettore generale ma usare l’inter-

ruttore del pressostato.

• Zum Anhalten des Kompressors niemals den Stecker abziehen oder den Hauptschalter betätigen,

sondern dazu den Schalter an der Verkleidung des Druckschalters verwenden.

• Pour arrêter le compresseur, ne jamais désactiver la fiche ou l’interrupteur principal mais agir sur

interrupteur situé sur le corps du pressostat.

• Het is verplicht:om de compressor te stoppen door middel van de schakelaar die op het blok van

de pressostaat gemonteerd is en dit nooit te doen door de stekker eruit te halen of de hoofdschakelaar

uit te schakelen.

• To stop the compressor, use the switch located on the pressure switch body. Never use the main

switch or unplug the compressor.

SIMBOLOGIA - SYMBOLE - SYMBOLES - SYMBOLEN - SYMBOLS

• Pressione massima di esercizio (bar e PSI) - rumorosità

dB(A)

• Max. Betriebsdruck (bar und PSI) – Kompressorschalldruck

dB(A).

• Pression de fonctionnement maximum (bar et PSI) – Niveau

de bruit du compresseur dB(A)

• Maximum bedrijfsdruk (bar en PSI) - geluidsniveau van de

compressor in dB(A)

• Max. operating pressure (bar and PSI) – compressor noise

level in dB(A)

• Dati elettrici: tensione di alimentazione (V/ph), frequenza

(Hz), assorbimento (A) - potenza (HP e kW), giri al minuto

(Rpm).

• Elektrische Daten: Versorgungsspannung (V/ph), Frequenz

(Hz), Aufnahme (A) - Leistung (PS und kW), U./min (Rpm).

• Données électriques : tension d’alimentation (V/ph),

fréquence (Hz), absorption (A), puissance (CV et Kw), tours

par minute (Tpm)

• Eektrische gegevens: voedingsspanning (V/ph), frequentie

(Hz), stroomopname (A) - vermogen (HP en kW), toeren per

minuut (Rpm)

• Electric data: voltage (V/ph), frequency (Hz), absorption (A)

- power (HP and kW), rotations per minute (Rpm).

• Eventuali altre omologazion

• Eventuelle andere Zulassungszeichen.

• Eventuelles autres homologations

• Eventuele andere goedkeuringen.

• Other approvals

197BB8400 - Ed.2 - 09/2010

1.INFORMACIÓN GENERAL

Identificación del producto

El compresor está identificado por una etiqueta CE (véase fig.1)

¡Importante! Léame

Este compresor p2-ha sido proyectado y realizado para un empleo intermitente,

se aconseja un uso no superior al 50% con un

tiempo de funcionamiento en continuo no superior a 15 minutos.

Desembalaje

• En el embalaje puede haber puntos metálicos, póngase siempre guantes de protección y utilice las pinzas para

extraerlos.

• Levante manualmente el compresor con la ayuda de otra persona.

• Compruebe que el compresor esté completamente íntegro y asegúrese de que le acompaña el equipo de serie:

manual de Uso y Mantenimiento, ruedas y/o anti-vibración/es, filtro de Aspiración

Sólo mod. Genius: dentro del alojamiento, situado en la parte trasera se encuentra el cable de alimentación, un tubo de

espiral y una pistola de soplado.

• Si resulta necesario, monte las ruedas y/o los elementos anti-vibración (fig.2).

Colocación

Coloque siempre el compresor por los menos a 50 cm. de cualquier obstáculo que pueda impedir el paso del aire y por lo

tanto el enfriamiento del aparato.

Eliminación

Conserve el embalaje para un posible traslado o, por lo menos, durante el periodo de garantía.

Tanto el material de embalaje como el compresor, o sus partes, deben eliminarse únicamente a través de estructuras

adecuadas para tal fin.

Información sobre la asistencia técnica

Las reparaciones en garantía deben ser efectuadas exclusivamente por nuestros técnicos autorizados. Utilice sólo partes

de recambio originales.

Para cualquier petición indique siempre TYPE, CODE y SERIAL N° de su compresor.

2.AVISOS DE SEGURIDAD

El compresor debe ser utilizado exclusivamente como fuente de aire comprimido se prohíbe cualquier otro uso. En

caso de uso impropio o inconforme con las instrucciones de uso, no se podrá considerar responsable al constructor de

los posibles daños ocasionados.

DEBE

Entender cómo detener el compresor y comprender el uso de todos los mandos.

Antes de cualquier intervención, vaciar el depósito y quitar la corriente para prevenir posibles puestas en marcha accidentales.

Después de las operaciones de mantenimiento, asegurarse atentamente de que p2-ha vuelto a montar correctamente todas

las piezas.

Mantener lejos del área de funcionamiento a los niños y a los animales.

Leer atentamente las instrucciones sobre el accesorio instalado; en especial, si utiliza la pistola de pintado, asegúrese de

que el ambiente en el que va a trabajar tenga una ventilación adecuada.

En caso de transcurrir largo tiempo cerca de compresor se aconseja el uso de dispositivos de protección acústica.

NO DEBE

Pintar en ambientes cerrados o en proximidad de llamas libres.

Tocar la culata, los cilindros, las aletas de enfriamiento ni el tubo de impulsión, puesto que alcanzan temperaturas elevadas

durante el funcionamiento y permanecen a tales temperaturas durante algún tiempo incluso después del paro.

Colocar materiales inflamables cerca ni encima del compresor.

Transportar el compresor con el depósito bajo presión.

Utilizar el compresor si el cable de alimentación presenta defectos o si la conexión eléctrica está precargada.

Dirigir nunca el chorro de aire hacia personas o animales.

Permitir que nadie haga funcionar el compresor sin antes haber recibido las instrucciones correspondientes.

Golpear el volante ni los ventiladores con objetos contundentes o metálicos. Dicha acción podría causar la imprevista rotura

durante el funcionamiento.

Hacer funcionar el compresor sin el filtro del aire.

Intervenir sobre la válvula de seguridad ni sobre el depósito.

Utilizar el compresor en ambiente potencialmente explosivo.

Conectar a la llave de salida del aire un tubo que tenga características de máximo caudal inferiores a las del compresor.

Utilizar el compresor a temperaturas inferiores a 0°C (rango temp. +5°C a + 45°C).

Protección del motor

• El compresor está equipado con un Motoprotector, que interrumpe automáticamente la alimentación eléctrica en caso de

sobrecarga.

En tal caso quite la corriente y espere algunos minutos antes de restablecer manualmente el motoprotector (fig.3), y volver

a poner la máquina en marcha. Si la protección interviene de nuevo, quite la corriente y diríjase a un centro de asistencia

autorizado.

3. USO DEL COMPRESOR

Instalación

Controle que la tensión de red corresponda con la tensión indicada en la etiqueta CE.

El compresor está equipado con un enchufe de tipo CEE 7. En caso de necesidad hágalo sustituir exclusivamente por

personal especializado.

Compruebe siempre que el interruptor de puesta en marcha esté en posición 0/OFF antes de conectar el enchufe (fig.4).

Puesta en marcha (fig.4)

• Introduzca el enchufe y ponga en marcha a través del interruptor A.

• En la primera puesta en marcha deje en marcha el compresor durante unos diez minutos con las llaves de salida del aire

B abiertas.

Para el modelo denominado “Genius” o en cualquier caso si su compresor está equipado con llaves rápidas abra comple-

tamente la llave de condensación E.

Cierre las llaves y controle que el compresor cargue el depósito y se detenga en la P máx. (marcada por el manómetro D).

• El compresor funciona de modo automático, se detiene al alcanzar la P máx y se vuelve a poner en marcha al valor mínimo

de calibrado (P máx - 2 bar).

• Para detener el compresor use siempre y únicamente el interruptor (OFF).

El funcionamiento correcto se señala con:

un chorro de aire comprimido en cada paro, un chorro prolongado cada vez que vuelve a ponerse en marcha.

Regulación de la presión de trabajo (fig.4)

• La presión en salida se regula a través del reductor C, y puede leerse a través del manómetro F.

Después del uso se aconseja volver a colocar el valor de la presión a cero.

Si utiliza herramientas neumáticas, compruebe siempre la presión de uso óptimo del accesorio.

Cambio de la herramienta (fig.5)

La conexión se efectúa a través de la llave de línea B. Durante la conexión de la herramienta o si se desea cambiar con una

distinta, manteniendo el depósito en presión, interrumpa el flujo de aire en salida.

(B1) Llave corredera: deslice el casquillo hacia abajo para cerrar.

(B2) Llave rápida: desconecte la conexión rápida presionando la brida de la llave hacia el interior, el flujo del aire se

interrumpe automáticamente.

(B3) Llave de mariposa: gire la mariposa en sentido contrario a las agujas del reloj para cerrar la llave.

4.MANTENIMIENTO

Apague el compresor y descargue todo el aire del depósito antes de llevar a cabo cualquier operación de mantenimiento.

Cada semana (fig.4)

Descargue la condensación abriendo la llave E, coloque el depósito en una posición que permita que la boca del grifo de

descarga esté dirigida hacia abajo, vuelva a cerrar cuando empiece a salir sólo aire.Ogni settimana

Al tratarse de un compresor sin lubrificante, la condensación puede eliminarse en la red de desagüe.

Cada mes (o con mayor frecuencia si se utiliza en ambiente polvoriento)

Desmonte el filtro de aspiración y sustitúyalo (si está dañado) o limpie el elemento filtrante (fig.6).

• Cuando resulte necesario, utilizando un destornillador de cruz, destornille los cuatro tornillos que sujetan el carenado de

protección y extráigalo levantándolo. Quite la tapa del filtro, que puede ser de encastre o estar bloqueada con un tornillo

central, y extraiga el elemento filtrante

• Lave con detergente, aclare y seque completamente

• En el modelo denominado Genius el elemento filtrante está ubicado en el compartimiento del cable eléctrico en la parte

trasera.

No haga funcionar nunca el compresor sin el filtro de aspiración.

5.BÚSQUEDA DE AVERÍAS

1.INFORMAÇÕES GERAIS

Identificação do produto

A identificação do compressor se encontra numa etiqueta CE (veja fig.

Importante! Leia-me

Este compressor foi projetado e realizado para uma utilização intermitente, è recomendável um serviço não superior a 50%

com um tempo de funcioamento ininterrupto não superior a 15 minutos.

Remoção da embalagem

Na embalagem pode estar presente pontos metálicos, use sempre luvas de protecção e utilize pinças para removê-

los.

• Levante manualmente o compressor com o auxílio de uma pessoa.

• Verifique a perfeita integridade do compressor e a presença da dotação de série:

manual de Uso e Manutenção, rodas e/ou anti-vibradores, filtro de aspiração

Só mod. Genius: dentro do alojamento posicionado na parte posteior se encontram o cabo de alimentação, um tubo a

espiral e uma pistola de sopro.

• Se necessário, monte as rodas e/ou os elementos anti-vibração (fig.2).

Posicionamento

Posicione sempre o compressor a pelo menos 50 cm de qualquer obstáculo que possa obstruir a passagem do ar e

portanto resfriá-lo.

Eliminação

Conserve a embalagem para uma eventual mudança ou pelo menos por todo o período de garantia

O material de embalagem e o compressor, com também as suas partes, devem ser eliminados unicamente nas estruturas

encarregadas.

Informações sobre a assistência técnica

Reparações em garantia devem ser efeuadas exclusivamente pelos nossos técnicos autorizados. Utilize somente peças de

reposição originais.

Para qualquer necessidade indique sempre TYPE, CODE E SERIAL N° do seu compressor

2.ADVERTÊNCIAS DE SEGURANÇA

O compressor deve ser utilizado exclusivamente como fonte de ar comprimido, permanecendo excluído todo e qualquer

outra utilização. No caso de utilização imprópria ou não conforme às instruções para uso, nenhuma responsabilidade

poderá ser debitada ao fabricante para eventuais danos.

A FAZER

Compreender como parar o compressor e compreender o uso de todos os comandos.

Antes de cada intervenção esvazie o reservatório e corte a corrente para evitar eventuais aproximações acidentais.

Após as operações de manutenção assegure-se atenciosamente de ter montado novamente todas as peças de modo

correcto.

Mantenha distantes da zona de funcionamento crianças e animais.

Leia atenciosamente as instruções relativas ao acessório instalado; principalmente, se utiliza-se uma pistola de pintura,

assegure-se de que o ambiente no qual se está por pintar tenha um adequado câmbio do ar.

No caso de utilização nas proximidades imediatas do compressor, é aconselhável usar dispositivos de protecção

A NÃO FAZER

Não pinte em ambientes fechados ou nas proximidades de fogos acesos.

Não toque a cabeça, os cilindros, as aletas de resfriamentos e o tubo de vazão, visto que atingem temperaturas elevadas

durante o funcionamento, permanecendo tais por um determinado período de tempo depois da parada.

Não posicione materiais inflamáveis nas proximidades e/ou no compressor.

Não transporte o compressor com o reservatório sob pressão

Não utilize se o cabo de alimentação apresentar defeitos ou se a ligação eléctrica estiver danificada.

Nunca direccional o jacto de ar para pessoas ou animais.

Não permita que ninguém faça o compressor funcionar sem ter recebido as adequadas instruções.

Não golpeie o volante e os ventiladores com objectos pontiagudos ou metálicos. Isto poderia causar a ruptura repentina

durante o funcionamento.

Não faça o compressor funcionar sem filtro de ar.

Não viole a válvula de segurança e/ou o reservatório.

Não utilize o compressor em atmosferas potencialmente explosivas

Não ligue ao registro de saída do ar um tubo que tenha características de máxima capacidade inferior àquele do compressor.

Não utilize o compressor em temperaturas inferiores a 0°C (rang temp. +5°C a + 45°C).

Protecção do motor

• O compressor está equipado com um protetor do motor, o qual interrompe automaticamente a alimentação eléctrica no

caso de sobrecarga.

Nesse caso, corte a corrente e aguarde alguns minutos antes de rearmar manualmente a protecção do motor (fig.3), e

accionar novamente o compressor. Se ocorre novamente um intervenção do protector, destaque a corrente e dirija-se a um

centro de assistência autorizada.

3.UTILIZAÇÃO DO COMPRESSOR

Instalação

Verifique se a tensão de rede corresponde àquela indicada na etiqueta CE.

O compressor está dotado de uma tomada tipo CEE 7. No caso de necessidade solicite a intervenção exclusivamente de

pessoal especializado para substitui-la.

Verifique sempre se o intrruptor de accionamento se encontra na posição 0/OFF antes de ligar o plugue (fig.4).

Accionamento (fig.4)

• Introduza o plugue e accione mediante o interruptor A.

• No primeiro accionamento deixe o compressor accionado por dez minutos com os registros de ar B abertos.

Para o modelo denominado “Genius” ou todavia se o seu compressor estiver dotado de registros rápidos abra completa-

mente o registro de descarga da condensação E.

Feche os registros e verifique se o compressor carregue o reservatório e pare com a P max (indicada no manômetro D).

• O compressor funciona de modo automático, pára quando atinge o P max e acciona-se novamente quando atinge o valor

mínimo calibrado (P max - 2 bar).

•

Para parar o compressor use sempre e somente o interruptor (OFF).

O coreto funcionamento é indicado pela:

um sopro de ar comprimido a cada parada, um sopro prolongado a cada accionamento.

Regulação da pressão de trabalho (fig.4)

• A pressão em saída, pode ser regulada mediante o redutor C, e pode ser lida no manômetro F.

Depois do uso é aconselhável pôr o valor da pressão em zero.

Se forem utilizadas ferramentas pneumáticas, verifique sempre a pressão de uso ideal do acessório.

Troca da ferramenta (fig.5)

A ligação deve ser efetuada mediante o registro de linha B. Durante a ligação da ferramenta ou desejando trocar por uma

diferente, mantendo o reservatório sob pressão, interrompa o fluxo de ar em saída.

(B1) Registro de corrediça: faça correr a virola para baixo para fechar.

(B2) Registro rápido: desengate o acoplamento rápido pressionando a flange do registro para o interior, o fluxo de ar

interrompe-se automaticamente.

(B3) Registro a borboleta: rode a borboleta no sentido retrógrado para fechar o registro.

4.MANUTENÇÃO

Desligue o compressor e descarregue todo o ar do reservatório antes de efectuar qualquer manutenção.

Todas as semanas (fig.4)

Descarregue a condensação abrindo o registro E, ponha o reservatório numa posição tal que a boca do registro de

descarga se encontre virada para baixo, feche asism que começar a defluir somente o ar.

Sendo o compressor isento de lubrificante, a condenação pode ser eliminada na rede de esgotos.

A cada mês (ou mais frequentemente se usado em ambiente empoeirado).

Desmonte o filtro de aspiração e substitua (se danificado) ou limpe o elemento filtrante (fig.6).

• Onde necessário, utilizando uma chave-de-fendas a cruz, desaparafuse os quatro parafusos que fixam o painel de proteção

e remova-o elevando-o. Remova a tampa do filtro, òque pode ser de encaixe ou bloqueada mediantae um parafuso central,

e remova o elemento filtrante.

• Lave com detergente, enxague e enxugue completamente.

• No modelo denominado Genius o elemento filtrante está situado no compartimento cabo eléctrico ou na parte posterior.

Nunca faça o compressor funcionar sem o filtro de aspiração.

5.BUSCA DAS AVARIAS

1. ALLMÄN INFORMATION

Produktidentifikation

Kompressorn identifieras med ett CE-märke (fig. 1).

VIKTIGT! Läs följande

Denna kompressor är konstruerad och tillverkad för intermittent användning. Använd kompressorn max. 50 % av

belastningsgraden och med uppehåll efter 15 minuters användning.

Uppackning

Ta bort eventuella metallklämmor på förpackningen med en tång. Använd skyddshandskar.

• Lyft kompressorn manuellt med hjälp av en kollega.

• Kontrollera att kompressorn är oskadad och även att all standardutrustning finns med:

bruks- och underhållsanvisning, hjul och/eller vibrationsdämpare samt insugningsfilter.

Endast mod. Genius: Elkabeln, spiralröret och en tryckluftspistol finns i ett utrymme på baksidan.

• Vid behov, montera hjulen och/eller vibrationsdämparna (fig. 2).

Uppställning

Placera kompressorn minst 50 cm från alla eventuella hinder så att inte luftpassagen täpps till. I motsatt fall fungerar inte

kylningen.

Kassering

Spara emballagematerialet för en eventuell flytt av kompressorn eller åtminstone tills garantitiden har gått ut.

Emballagematerialet, kompressorn och dess delar ska kasseras hos lämpliga avfallsstationer.

Information om teknisk service

Reparationer inom garantitiden får endast göras av våra auktoriserade tekniker. Begär att endast originalreservdelar används.

Uppge alltid kompressorns TYPE, CODE och SERIAL N° (typ, kod och serienummer) vid eventuella förfrågningar.

2. SÄKERHETSFÖRESKRIFTER

Kompressorn ska endast användas som tryckluftskälla. All annan användning är förbjuden. Tillverkaren ansvarar inte för

eventuella skador som uppstår p.g.a. felaktig användning eller användning som inte överensstämmer med bruksanvisningen.

Gör följande:

Lär dig hur kompressorn ska stängas av och hur samtliga reglage fungerar.

Töm behållaren och slå ifrån strömtillförseln innan något som helst ingrepp utförs. Detta för att undvika oavsiktlig start.

Kontrollera att samtliga komponenter har monterats korrekt efter ett underhåll.

Se till att barn och djur befinner sig på ett säkert avstånd från kompressorns användningsområde.

Läs instruktionerna för det installerade tillbehöret noga. Se till att p2-ha tillräcklig ventilation i arbetsområdet om färgpistolen

används.

Använd hörselskydd om du ska arbeta intill kompressorn en längre tid.

Gör INTE följande:

Använd inte färgpistolen i stängda rum eller i närheten av eld.

Rör inte vid kompressorhuvudet, cylindrarna, kylflänsarna eller tryckröret eftersom de blir mycket varma under användningen.

Dessa delar förblir varma även en viss tid efter det att kompressorn har stängts av.

Placera inte lättantändligt material intill och/eller på kompressorn.

Transportera inte kompressorn med trycksatt behållare.

Använd inte kompressorn om elkabeln är skadad eller elanslutningen är bristfällig.

Rikta aldrig tryckluften mot personer eller djur.

Låt inte outbildade personer använda kompressorn.

Slå inte på svänghjulet eller fläktarna med vassa eller skarpa metallföremål. Detta kan leda till plötslig driftstörning under

användningen.

Använd inte kompressorn utan luftfilter.

Mixtra inte med säkerhetsventilen och/eller behållaren.

Använd inte kompressorn i explosiv atmosfär.

Anslut inte ett rör till luftutloppsventilen vars max. kapacitet är lägre än kompressorns kapacitet.

Använd inte kompressorn vid temperaturer under 0 °C (temperaturområde 5 - 45 °C).

Motorskydd

• Kompressorn är utrustad med ett motorskydd som automatiskt bryter strömtillförseln vid överbelastning.

Bryt strömtillförseln om detta sker och vänta några minuter innan motorskyddet återställs manuellt (fig. 3). Återstarta sedan

kompressorn. Bryt strömtillförseln och kontakta en auktoriserad serviceverkstad om motorskyddet löser ut igen.

3. ANVÄNDNING AV KOMPRESSORN

Installation

Kontrollera att nätspänningen överensstämmer med spänningen på CE-märket.

Kompressorn är utrustad med en stickkontakt EEG 7. Vid behov ska stickkontakten bytas ut av behörig personal.

Kontrollera att huvudströmbrytaren är i läge 0 (AV) innan du sätter i stickkontakten i eluttaget (fig. 4).

Start (fig. 4)

• Sätt i stickkontakten i eluttaget och starta kompressorn med huvudströmbrytaren A.

• Vid den första starten ska du köra kompressorn i ca. 10 minuter med öppna ventiler för luftutlopp B.

Om det handlar om mod. Genius eller om kompressorn är utrustad med snabbventiler, ska ventilen för kondenstömning E

öppnas helt.

Stäng ventilerna för luftutlopp. Kontrollera att kompressorn fyller behållaren och att den stannar när max. trycket (anges av

manometer D) nås.

• Kompressorn fungerar automatiskt. Den stannar när max. trycket nås och startar vid inställt min. värde (2 bar under max.

tryck).

• Stäng alltid av kompressorn med huvudströmbrytaren (AV).

Korrekt funktion kännetecknas av:

ett kortare utblås av tryckluft vid varje stopp och ett längre utblås vid varje start.

Reglering av drifttryck (fig. 4)

• Drifttrycket kan regleras med tryckregulatorn C och läsas av på manometern F.

Efter användning rekommenderas det att nollställa tryckvärdet.

Vid användning av tryckluftsverktyg ska du kontrollera tillbehörets optimala drifttryck.

Verktygsbyte (fig. 5)

Verktyget ska anslutas till nätventilen B. Stäng av luftflödet när ett verktyg ska anslutas eller bytas. Detta för att bibehålla

trycket i behållaren.

(B1) Slidventil: Stäng ventilen genom att skjuta ringmuttern nedåt.

(B2) Snabbventil: Lossa snabbkopplingen genom att trycka ventilens fläns inåt. Luftflödet stängs av automatiskt.

(B3) Spjällventil: Stäng ventilen genom att vrida spjället moturs.

4. UNDERHÅLL

Stäng av kompressorn och töm behållaren på luft innan underhåll utförs.

Varje vecka (fig. 4)

Töm ut kondensen genom att öppna ventilen E. Placera behållaren så att ventilen för kondenstömning är vänd nedåt.

Stäng ventilen när endast luft kommer ut.

Eftersom kompressorn inte innehåller smörjmedel kan kondensvattnet hällas ut direkt i avloppet.

Varje månad (eller oftare vid användning i dammig arbetsmiljö)

Nedmontera insugningsfiltret. Rengör filterpatronen (fig. 6) eller byt ut filtret om det är skadat.

• Vid behov, lossa de fyra skruvarna som fäster skyddsbeklädnaden med en stjärnskruvmejsel och lyft bort skyddsbeklädnaden.

Ta bort filterlocket som kan vara fastsnäppt eller fastskruvat med en skruv i mitten och dra ut filterpatronen.

1. YLEISIÄ TIETOJA

Tuotteen tunnistus

Kompressorissa on CE-kilpi (kuva 1).

Tärkeää! Lue tämä

Kompressori on suunniteltu ja valmistettu jaksottaiseen käyttöön. Kompressoria on suositeltavaa käyttää enintään 50%

käyttöteholla ja enintään 15 minuuttia yhtäjaksoisesti.

Pakkauksesta purkaminen

Pakkauksessa saattaa olla metalliniittejä. Käytä suojakäsineitä ja poista niitit pihdeillä.

• Nosta kompressori käsin. Pyydä avuksi toista henkilöä.

• Tarkista, että kompressori on täysin ehjä ja että sen ohessa toimitetaan seuraavat standardivarusteet:

käyttö- ja huolto-opas, pyörät ja/tai tärinänvaimennin/vaimentimet, imusuodatin.

Ainoastaan Genius-malli: takaosassa olevassa lokerossa on sähköjohto, kierreletku ja puhalluspistooli.

• Asenna tarvittaessa pyörät ja/tai tärinänvaimentimet (kuva 2).

Paikalleenasetus

Sijoita kompressori aina vähintään 50 cm etäisyydelle esteistä, jotka saattavat tukkia ilmanvirtausta ja estää jäähdytystä.

Hävitys

Säilytä pakkaus mahdollista muuttoa varten tai vähintään takuuajan.

Sekä pakkausmateriaali että kompressori (ja sen osat) tulee hävittää valtuutetussa jätehuoltolaitoksessa.

Huoltopalvelua koskevia tietoja

Ainoastaan valmistajan valtuutetut teknikot saavat suorittaa takuukorjauksia. Pyydä ainoastaan alkuperäisiä varaosia.

Ilmoita aina kompressorin TYPE, CODE ja SERIAL N° (tyyppi, koodi ja sarjanro).

2. TURVALLISUUSVAROITUKSIA

Kompressoria tulee käyttää ainoastaan paineilmalähteenä. Kaikki muu käyttö on kiellettyä. Valmistaja vapautuu kaikesta

vastuusta, jos vauriot ovat seurausta sopimattomasta tai ohjeiden vastaisesta käytöstä.

TOIMI NÄIN

Opettele pysäyttämään kompressori ja perehdy kaikkien ohjauslaitteiden käyttöön.

Tyhjennä säiliö ja katkaise sähkö ennen toimenpiteitä, ettei kompressori käynnisty tahattomasti.

Tarkista huollon jälkeen, että olet asentanut kaikki osat takaisin oikeille paikoille.

Pidä lapset ja eläimet etäällä toiminta-alueelta.

Lue asennettua työkalua koskevat ohjeet huolellisesti. Jos käytät maalipistoolia, varmista että maalaustilan ilmanvaihto on

riittävä.

Jos työskentelet pitkään kompressorin lähellä, käytä kuulosuojaimia.

ÄLÄ TOIMI NÄIN

Älä maalaa suljetussa tilassa tai avotulen lähellä.

Älä koske kantta, sylintereitä, jäähdytysripoja tai poistoputkea, sillä ne ovat erittäin kuumia toiminnan aikana ja jonkin aikaa

pysäytyksen jälkeenkin.

Älä aseta syttyviä materiaaleja kompressorin lähelle ja/tai päälle.

Älä kuljeta paineistettua säiliötä.

Älä käytä kompressoria, jos sähköjohdossa on vikaa tai sähköliitäntä ei ole turvallinen.

Älä koskaan suuntaa ilmasuihkua ihmisiä tai eläimiä kohti.

Älä anna kenenkään käyttää kompressoria ilman asianmukaisia ohjeita.

Älä iske vauhtipyörää tai puhaltimia terävillä tai metallisilla esineillä. Ne saattavat rikkoutua yllättäen käytön aikana.

Älä käytä kompressoria, ellei siinä ole ilmansuodatinta.

Älä korjaile varoventtiiliä ja/tai säiliötä.

Älä käytä kompressoria mahdollisesti räjähdysvaarallisessa tilassa.

Älä liitä ilmanpoistohanaan letkua, jossa maksimivirtausnopeus on alhaisempi kuin kompressorilla.

Älä käytä kompressoria alle 0°C lämpötilassa (lämpötila-alue 5 - 45°C).

Moottorin suojaus

• Kompressori on varustettu moottorin suojakytkimellä, joka katkaisee sähkön automaattisesti moottorin ylikuormittuessa.

Jos näin tapahtuu, katkaise sähkö ja odota muutama minuutti. Nollaa moottorin suojakytkin käsin (kuva 3) ja käynnistä laite

uudelleen. Jos suojakytkin laukeaa uudelleen, katkaise sähkö ja ota yhteys valtuutettuun huoltokeskukseen.

3. KOMPRESSORIN KÄYTTÖ

Asennus

Tarkista, että verkkojännite vastaa CE-kilvessä annettua jännitettä.

Kompressori on varustettu ETY 7 -tyyppisellä pistokkeella. Pyydä tarvittaessa ammattitaitoista henkilöä vaihtamaan pistoke.

Tarkista aina, että käynnistyskytkin on 0/OFF-asennossa ennen kuin asetat pistokkeen pistorasiaan (kuva 4).

Käynnistys (kuva 4)

• Aseta pistoke pistorasiaan ja käynnistä kompressori kytkimellä A.

• Kun käynnistät kompressorin ensimmäisen kerran, anna sen käydä noin 10 minuuttia ilmanpoistohanat B avattuina.

Jos käytössäsi on Genius-mallin kompressori tai kompressori on varustettu pikahanoilla, avaa sen sijaan lauhteenpoistohana

E kokonaan.

Sulje hanat ja tarkista, että kompressori täyttää säiliön ja pysähtyy saavutettaessa maksimipaine (ks. painemittaria D).

• Kompressorin toiminta on automaattista. Se pysähtyy saavutettaessa maksimipaine ja käynnistyy uudelleen saavutettaessa

minimikalibrointiarvo (maks.paine - 2 bar).

•

Pysäytä kompressori aina OFF-kytkimellä.

Asianmukaista toimintaa osoittaa:

paineilman puhallus pysäytettäessä kompressori, pitkä puhallus käynnistettäessä se uudelleen.

Käyttöpaineen säätö (kuva 4)

• Käyttöpainetta voidaan säätää paineenalentimella C. Voit tarkistaa arvon painemittarista F.

Aseta painearvo nollaan käytön jälkeen.

Jos käytät paineilmatyökalua, tarkista aina että käyttöpaine sopii mahdollisimman hyvin työkalulle.

Työkalun vaihto (kuva 5)

Liitä työkalu hanaan B. Kun liität työkalua tai haluat vaihtaa sen säiliö paineistettuna, katkaise poistoilman virtaus.

(B1) Luistihana: siirrä rengasmutteria alaspäin sulkeaksesi hanan.

(B2) Pikahana: avaa pikaliitin painamalla hanan laippaa sisään; ilmanvirtaus katkeaa automaattisesti.

(B3) Siipihana: käännä siipiosaa vastapäivään sulkeaksesi hanan.

4. HUOLTO

Pysäytä kompressori ja poista säiliön ilma kokonaan ennen huoltoa.

Viikottain (kuva 4)

Poista lauhdevesi avaamalla hana E. Aseta säiliö, niin että poistohanan aukko on alaspäin. Sulje hana heti, kun ulos tulee

ainoastaan ilmaa.

Koska kompressorissa ei käytetä voiteluainetta, lauhdevesi voidaan valuttaa viemäriin.

Kuukausittain (tai useammin pölyisessä tilassa)

Poista imusuodatin ja vaihda (jos vaurioitunut) tai pese suodatuselementti (kuva 6).

• Ruuvaa tarvittaessa suojuksen neljä kiinnitysruuvia auki ristipäisellä ruuvimeisselillä ja nosta suojus pois. Poista suodattimen

kansi, joka on joko napsautettu kiinni tai kiinnitetty keskiruuvilla. Vedä suodatuselementti ulos.

• Pese pesuaineella, huuhtele ja kuivaa täydellisesti.

• Genius-mallin suodatuselementti sijaitsee takaosan sähköjohtolokerossa.

Älä koskaan käytä kompressoria, ellei siinä ole imusuodatinta.

5. VIANETSINTÄ

1. GENERELLE OPLYSNINGER

Identifikation af produkt

Kompressoren identificeres ved hjælp af en CE-mærkat (fig. 1).

Vigtigt! Skal læses.

Denne kompressor er ikke projekteret og konstrueret til at køre kontinuerligt. Det anbefales, at den kontinuerlige drift ikke

overskrider 50 % af det samlede tidsrum - dog maks. 15 minutter.

Udpakning

Der kan være hæfteklammer på emballagen. Bær derfor altid beskyttelseshandsker og anvend en tang til fjernelse

af hæfteklammerne.

• Løft kompressoren manuelt i samarbejde med en anden person.

• Kontrollér, at kompressoren ikke er beskadiget og at den leveres sammen med følgende standardudstyr:

brugs- og vedligeholdelsesvejledning, hjul og/eller støddæmpende element/elementer, samt sugefilter.

Kun model Genius: Forsyningskablet, et spiralrør og en trykluftpistol er placeret i det bageste rum.

• Montér hjulene og/eller de støddæmpende elementer i de tilfælde, hvor det skønnes nødvendigt (fig. 2).

Placering

Anbring altid kompressoren min. 50 cm fra enhver form for forhindring, som kan indskrænke luftgennemstrømningen og

dermed afkølingen.

Bortskaffelse

Gem emballagen således, at den kan benyttes ved senere flytning af apparatet. Det anbefales under alle omstændigheder

at gemme emballagen i hele garantiperioden.

Både emballagen til kompressoren og dens udstyr må kun bortskaffes ved autoriserede affaldsbehandlingscentre.

Oplysninger om teknisk assistance

Reparationer må i garantiperioden kun udføres af vores autoriserede teknikere. Brug kun originale reservedele.

Ved henvendelse skal kompressorens TYPE / CODE / SERIAL N. (type, kode og serienr.) altid oplyses.

2. SIKKERHEDSFORSKRIFTER

Kompressoren må altid kun benyttes som kilde til trykluft. Alle andre former for brug er forkerte. Producenten kan ikke

gøres ansvarlig for eventuelle skader i tilfælde af forkert brug eller brug i modstrid med instruktionerne vedrørende brug.

PLIGTER

Bliv fortrolig med proceduren for afbrydelse af kompressoren og brugen af alt betjeningsudstyret.

Tøm beholderen og frakobl strømmen inden hvert indgreb for at hindre utilsigtet start.

Kontrollér efter vedligeholdelsen, at alle delene er blevet monteret korrekt.

Sørg for, at børn og husdyr ikke kommer i nærheden af funktionsområdet.

Læs omhyggeligt vejledningerne vedrørende det installerede værktøj. Ved brug af en sprøjtelakeringspistol er det meget

vigtigt at kontrollere, at der er tilstrækkelig udluftning i rummet, hvor sprøjtelakeringen finder sted.

Det anbefales at bære høreværn i tilfælde af langvarigt ophold i nærheden af kompressoren.

FORBUD

Udfør ikke sprøjtelakering i lukkede rum eller i nærheden af åben ild.

Berør ikke den forreste del, cylindrene, køleribberne og udløbsslangen, idet de kan blive meget varme under drift. Den høje

temperatur fastholdes et vist stykke tid også efter afbrydelsen.

Anbring ikke brandfarlige materialer i nærheden af og/eller på kompressoren.

Transportér ikke kompressoren, mens beholderen er under tryk.

Benyt ikke forsyningskablet, hvis det er defekt eller den elektriske tilslutning er usikker.

Ret aldrig strålen mod personer eller dyr.

Sørg for, at ingen personer benytter kompressoren uden forudgående modtagelse af de nødvendige instruktioner.

Slå ikke mod svinghjulet eller ventilatorerne med metalgenstande, som kan forvolde skader. Dette kan medføre pludselige

brud under drift.

Benyt aldrig kompressoren uden luftfilter.

Udfør ikke ændringer i sikkerhedsventilen og/eller beholderen.

Benyt ikke kompressoren i omgivelser med potentiel eksplosionsfare.

Slut ikke en slange med lavere maks. kapacitet end kompressorens til luftudtagshanen.

Benyt ikke kompressoren ved temperaturer under frysepunktet (temperaturområde +5-45 °C).

Motorværn

• Kompressoren er udstyret med et motorværn, som automatisk afbryder strømforsyningen i tilfælde af overbelastning.

I dette tilfælde er det nødvendigt at frakoble strømmen og vente et par minutter inden manuel tilbagestilling af motorværnet

(fig. 3) og genstart. Frakobl strømmen og kontakt et autoriseret servicecenter, hvis motorværnet udløses på ny.

3. BRUG AF KOMPRESSOR

Installation

Kontrollér, at netspændingen svarer til mærkespændingen på CE-mærkaten.

Kompressoren er udstyret med et EU-stik (type 7). Eventuel udskiftning af stikket må kun udføres af specialuddannet

personale.

Kontrollér altid, at hovedafbryderen er indstillet i position “0/OFF” inden tilslutning af stikket (fig. 4).

Start (fig. 4)

• Sæt stikket i stikkontakten og start ved hjælp af afbryderen A.

• I forbindelse med start første gang skal kompressoren aktiveres i ca. 10 minutter med åbne luftudtagshaner B.

Åben derimod kondensudtømningshanen E fuldstændigt på model Genius eller hvis kompressoren er udstyret med lynhaner.

Luk hanerne og kontrollér, at kompressoren fylder beholderen og standser ved maks. trykket (vises på trykmåleren D).

• Kompressorfunktionen er automatisk: Den standser når maks. trykket nås og genstarter, når den kalibrerede min. værdi

nås (maks. tryk - 2 bar).

•

Afbrydelse af kompressoren må altid kun ske ved hjælp af afbryderen (OFF).

Den korrekte funktion signaleres af:

et pust med trykluft ved hver afbrydelse og et langvarigt pust ved hver genstart.

Regulering af arbejdstrykket (fig. 4)

• Arbejdstrykket kan reguleres ved hjælp af regulatoren C og trykket kan aflæses på trykmåleren F.

Det anbefales at nulstille trykket efter brug.

Kontrollér altid det optimale tryk for værktøjet i forbindelse med brug af trykluftsværktøj.

Udskiftning af værktøj (fig. 5)

Tilslutningen skal udføres ved hjælp af liniehanen B. Afbryd luftflowet i forbindelse med tilslutning eller udskiftning af værktøjet.

Herved opretholdes trykket i beholderen.

(B1) Skydehane: Lad ringmøtrikken glide nedad for at lukke hanen.

(B2) Lynhane: Frakobl lynkoblingen ved at trykke hanens flange indad. Luftflowet afbrydes automatisk.

(B3) Regulatorhane: Drej regulatoren mod uret for at lukke hanen.

4. VEDLIGEHOLDELSE

Afbryd kompressoren og tøm beholderen fuldstændigt for luft inden udførelse af vedligeholdelse.

Hver uge (fig. 4)

Tøm kondensvandet ved at åbne hanen E. Anbring beholderen således, at udtømningshanens tud vender nedad. Luk med

det samme, når der kun udstrømmer ren luft.

Der er tale om en oliefri kompressor og kondensvandet kan derfor tømmes i kloakken.

Hver måned (eller hyppigere i tilfælde af støvede omgivelser)

Fjern sugefilteret og rengør filterelementet (fig. 6) eller udskift det (hvis det er beskadiget).

• Løsn eventuelt de fire skruer, som fastholder strømliniebeklædningen, ved hjælp af en stjerneskruetrækker. Fjern

beklædningen ved at løfte den. Fjern filterdækslet, som enten er “klikket” fast eller fastspændt ved hjælp af en central skrue.

Fjern filterelementet.

• Afvask med rengøringsmiddel, skyl og tør omhyggeligt.

• På model Genius er filterelementet placeret i det bageste rum til forsyningskablet.

Benyt aldrig kompressoren uden sugefilteret.

5. FEJLFINDING

Avería

1. Bajada de la presión en el depósito

2. Pérdidas de aire a través de la válvula del

presóstato con el compresor parado.

3. Pérdidas de aire a través de la válvula del

presóstato con el compresor en marcha desde

hace más de 1 minuto.

4. El compresor se detiene y no se pone en

marcha.

5. El compresor no se detiene al alcanzar la P

máx. e interviene la válvula de seguridad.

6. EI compresor no carga y se calienta

excesivamente.

El compresor hace mucho ruido, con golpes

rítmicos y metálicos.

Solución

1. Compruebe y apriete todas las conexiones. Si la condición persiste

diríjase a la asistencia técnica.

2. Limpie esmeradamente el asiento de la válvula de retención. Si es

necesario sustituya el elemento de retención.

3. Rotura de la válvula de arranque al vacío. Detenga el compresor y

diríjase a la asistencia técnica.

4.1. Quite la corriente y después de algunos minutos presione el pulsador

de la protección motor. Si al volver a poner el compresor en marcha la

protección motor vuelve a intervenir, diríjase a la asistencia técnica.

4.2. La envoltura del motor está quemada, póngase en contacto con un

centro de asistencia.

5. Posible rotura del presóstato. Detenga el compresor y diríjase a la

asistencia técnica.

6. Se p2-ha roto la junta de la culata o bien una válvula. Detenga

inmediatamente el compresor y diríjase a la asistencia técnica

7. Agarrotamiento del buje o bien del casquillo. Detenga inmediatamente

el compresor y diríjase a la asistencia técnica

Avaria

1 - Queda da pressão do reservatório

2 - Perda do ar da válvula do pressóstato com o

compressor parado.

3 - Perda do ar da válvula do pressóstato com

compressor em moto por mais de 1 minuto.

4 - O compressor pára e não parte.

5 - O compressor não pára quando atinge o P max.

e intervém a válvula de segurança.

6 - O compressor não carrega e aquece-se

excessivamente.

7 - O compressor è muito rumoroso com golpes

rítmicos e metálicos.

Solução

1 - Verifique e aperta todas as conexões. Se persisti, dirija-se à

assistência técnica.

2 - Limpe cuidadosamente a sede da válvula de retenção.

Eventualmente substitua o elemento de retenção.

3 - Ruptura da válvula de arranque do vácuo. Pare o compressor e

dirija-se à assistência técnica.

4.1 - Destaque a corrente e depois de alguns minutos pressione o

botão do moto-protetor. Se no novo accionamento o moto-protetor

intervir novamente, dirija-se à assistência técnica.

4.2 - Enrolamento do motor está queimado, contacte um centro de

assistência.

5 - Possibilite ruptura do pressóstato. Pare o compressor e dirija-se

à assistência técnica.

6 - A guarnição rompeu-se ou uma válvula. Pare o compressor e

dirija-se à assistência técnica.

7 - Mal funcionamento do bronze ou do casquilho. Pare o compressor

e dirija-se à assistência técnica.

• Tvätta med rengöringsmedel, skölj och torka ordentligt.

• Om det handlar om mod. Genius finns filterpatronen i utrymmet på baksidan där även elkabeln finns.

Använd inte kompressorn utan insugningsfilter.

5. FELSÖKNING

Problem

1 - Tryckfall i behållaren.

2 - Luftläckage från tryckvaktens ventil med

stillastående kompressor.

3 - Luftläckage från tryckvaktens ventil när

kompressorn har kört minst 1 minut.

4 - Kompressorn stannar utan att återstarta.

5 - Kompressorn stannar inte när max. trycket nås

och säkerhetsventilen löser ut.

6 - Kompressorn fyller inte behållaren och

överhettas.

7 - Kompressorn avger metalliskt buller med jämna

mellanrum.

Åtgärd

1 - Kontrollera och dra åt samtliga anslutningar. Kontakta teknisk

service om problemet kvarstår.

2 - Rengör backventilens säte noggrant. Byt eventuellt

tätningselementet.

3 - Defekt ventil för tomgångscykel. Stäng av kompressorn och

kontakta teknisk service.

4.1 - Bryt strömtillförseln. Vänta några minuter och tryck på

motorskyddets knapp. Om motorskyddet löser ut igen efter återstart,

kontakta teknisk service.

4.2 - Motorlindningen är bränd. Kontakta en serviceverkstad.

5 - Defekt tryckvakt. Stäng av kompressorn och kontakta teknisk

service.

6 - Kompressorhuvudets tätning eller en ventil är skadad. Stäng av

kompressorn omedelbart och kontakta teknisk service.

7 - Lagerskålen eller bussningen kärvar. Stäng av kompressorn

omedelbart och kontakta teknisk service.

Vika

1 - Säiliön paineenalennus.

2 - Ilmaa vuotaa painekatkaisimen venttiilistä, kun

kompressori on pysäytetty.

3 - Ilmaa vuotaa painekatkaisimen venttiilistä, kun

kompressori on ollut käynnissä yli minuutin.

4 - Kompressori pysähtyy eikä käynnisty uudelleen.

5 - Kompressori ei pysähdy saavutettaessa

maksimipaine. Varoventtiili laukeaa.

6 - Kompressori ei täytä ja ylikuumenee.

7 - Kompressori pitää kovaa ääntä. Siitä kuuluu

tasaisia metallisia iskuja.

Korjaus

1 - Tarkista ja kiristä kaikki liitokset. Jos tämä ei auta, ota yhteys

huoltokeskukseen.

2 - Puhdista takaiskuventtiilin istukka huolellisesti. Vaihda tarvittaessa

tiiviste.

3 - Tyhjäkäyntiventtiili on rikki. Pysäytä kompressori ja ota yhteys

huoltokeskukseen.

4.1 - Katkaise sähkö ja paina moottorin suojakytkimen painiketta

muutaman minuutin kuluttua. Jos moottorin suojakytkin laukeaa

uudelleen käynnistettäessä kompressori, ota yhteys

huoltokeskukseen.

4.2 - Moottorin käämi on palanut. Ota yhteys huoltokeskukseen.

5 - Painekatkaisin on saattanut rikkoutua. Pysäytä kompressori ja

ota yhteys huoltokeskukseen.

6 - Kannen tiiviste tai jokin venttiileistä on rikkoutunut. Pysäytä

kompressori välittömästi ja ota yhteys huoltokeskukseen.

7 - Laakerin välilevy tai holkki on leikannut kiinni. Pysäytä kompressori

välittömästi ja ota yhteys huoltokeskukseen.

Fejl

1 - Trykfald i beholderen.

2 - Luftlækage fra pressostatens ventil, når

kompressoren er standset.

3 - Luftlækage fra pressostatens ventil, når

kompressoren har været i gang i mere end 1 minut.

4 - Kompressoren standser og starter ikke på ny.

5 - Kompressoren standser ikke, når maks. trykket

nås og sikkerhedsventilen udløses.

6 - Kompressoren fyldes ikke og opvarmes kraftigt.

7 - Kompressoren støjer kraftigt og udsender

rytmiske og metalliske lyde.

Afhjælpning

1 - Kontrollér, at alle tilslutninger er fastspændte. Kontakt det tekniske

servicecenter, hvis problemet fortsat ikke er afhjulpet.

2 - Rengør bakventilens sæde omhyggeligt. Udskift eventuelt

pakningen.

3 - Ventilen til tomgangsfunktion er beskadiget. Afbryd kompressoren

og kontakt det tekniske servicecenter.

4.1 - Frakobl strømmen og tryk på motorværnets knap efter et par

minutter. Kontakt det tekniske servicecenter, hvis motorværnet udløses

igen, når apparatet startes.

4.2 - Motorviklingen er sprunget. Kontakt et servicecenter.

5 - Pressostaten er eventuelt beskadiget. Afbryd kompressoren og

kontakt det tekniske servicecenter.

6 - Pakningen i den forreste del eller en ventil er beskadiget. Afbryd

straks kompressoren og kontakt det tekniske servicecenter.

7 - Lejet eller bøsningen er blokeret. Afbryd straks kompressoren og

kontakt det tekniske servicecenter.

I -

Dichiara sotto la sua esclusiva responsabilità, che il

compressore d'aria qui di seguito descritto è conforme alle

prescrizioni di sicurezza delle direttive: 2006/42/CE,

2000/14/CE, 2006/95/CE, 2004/108/CE, 2009/105/CE, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4.

- -

- Dhlw/nei, me apokleistika/ dikh/ thj euqu/nh, o/ti o

sumpiesth/j ae/roj pou perigra/fetai paraka/tw

antapokri/netai stij prodiagrafe/j asfalei/aj twn

odhgiw/n

2006/42/EE, 2000/14/EE, 2006/95/EE, 2004/108/EE,

2009/105/CE, EN 1012-1, EN 60204-1, EN 60335-1, EN

61000-6-3/4.

GB -

Declares under its sole responsibility that the air

compressor described below complies with the safety

requirements of directives: 2006/42/EC, 2000/14/EC,

2006/95/EC, 2004/108/EC, 2009/105/EC, EN 1012-1, EN

60204-1, EN 60335-1, EN 61000-6-3/4

- Oś ą ą żwiadcza pod pełn własn odpowiedzialność, e

opisana niżej sprężarka powietrzna odpowiada wymaganiom

bezpieczeństwa zawartym w Dyrektywach

2006/42/EC,

2000/14/EC, 2006/95/EC, 2004/108/EC, 2009/105/EC, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4

F -

Déclare sous son entière responsabilité que le

compresseur d’air décrit ci-après est conforme aux

prescriptions de sécurité des directives : 2006/42/CE,

2000/14/CE, 2006/95/CE, 2004/108/CE, 2009/105/CEE, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4..

- prohlašuje s plnou odpovědností, že uvedený vzduchový

kompresor vyhovuje bezpečnostním požadavkům směrnic

2006/42/ES, 2000/14/ES, 2006/95/ЕS

2004/108/ЕS

2009/105/ES, EN 1012-1, EN 60204-1, EN 60335-1, EN

61000-6-3/4.

D -

Erklärt unter ihrer alleinigen Verantwortung, daß der in Folge

beschriebene Luftkompressor den Sicherheitsvorschriften der

Richtlinien: 2006/42/EG, 2000/14/EG, 2006/95/EG, 2004/108/EG,

2009/105/EG, EN 1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4..

- Zodpovedne vyhlásuje, že uvedený vzduchový kompresor

zodpovedá bezpečnostným požiadavkám smerníc

2006/42/ES,

2000/14/ES, 2006/95/ES, 2004/108/ES, 2009/105/ES, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4.

E -

Declara bajo su exclusiva responsabilidad que el

compresor de aire descrito a continuación responde a las

prescripciones de seguridad de las directivas : 2006/42/CE,

2000/14/CE, 2006/95/CE, 2004/108/CE, 2009/105/CEE, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4

- Teljes felelősségének tudatában tanúsítja, hogy az

alábbiakban jellemzett légkompresszor a 2006/42/EC,

2000/14/EC, 2006/95/ЕС, 2004/108/ЕС,

2009/105/EC, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4

NL -

Verklaart onder zijn eigen verantwoordelijkheid dat de

hieronder beschreven luchtcompressor in overeenstemming is

met de veiligheidsvoorschriften van de richtlijnen:

2006/42/EG,

2000/14/EG, 2006/95/EG, 2004/108/EG, 2009/105/EG, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4

- Su visa atsakomybe pareiškia, kad žemiau aprašytas oro

kompresorius atitinka saugumo direktyvų 2006/42/ES,

2000/14/ES, 2006/95/ES, 2004/108/ES, 2009/105/ES, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4

N -

Erklærer under eget ansvar at luftkompressoren her beskrevet

er i overensstemmelse med sikkerhetsforskriftene i direktivene:,

2006/42/EC, 2000/14/EC, 2006/95/EC, 2004/108/EC, 2009/105/EC,

EN 1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4..

- Apliecinā zem savas pilnīgas atbildības, ka apakšā

aprakstītais gaisa kompresors atbilst direktīvu 2006/42/EC,

2000/14/EC, 2006/95/ЕС, 2004/108/ЕС, 2009/105/EC, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4..

S -

Försäkrar under eget ansvar att den luftkompressor som

beskrivs följande är i överensstämmelse med

säkerhetsföreskrifterna i EU-direktiv:

2006/42/EG, 2000/14/EG,

2006/95/EG, 2004/108/EG, 2009/105/EG, EN 1012-1, EN

60204-1, EN 60335-1, EN 61000-6-3/4..

EST

- Avaldab enda täieliku vastatusega, et edaspidi

kirjeldatud õhukompressor vastav ohutuse nõudmistele

direktiividele 2006/42/CE, 2000/14/CE, 2006/95/CE

2004/108/CE, 2009/105/CE, EN 1012-1, EN 60204-1, EN

60335-1, EN 61000-6-3/4.

DK -

Forsikrer på eget ansvar, at luftkompressoren, der

beskrives nedenfor, er i overensstemmelse med

sikkerhedsforskrifterne i direktiverne:

2006/42/EC, 2000/14/EC,

2006/95/EC, 2004/108/EC, 2009/105/EC, EN 1012-1, EN

60204-1, EN 60335-1, EN 61000-6-3/4..

SLO

- Na lastno odgovornost izjavlja, da je spodaj opisani

zračni kompresor v skladu z varnostnimi predpisi, ki veljajo za

stroje

2006/42/EU, 2000/14/EU, 2006/95/EU,

2004/108/EU

2009/105/EU, EN 1012-1, EN 60204-1, EN 60335-1, EN

61000-6-3/4..

P -

Declara sob a sua exclusiva responsabilidade que o

compressor de ar descrito a seguir está em conformidade com

as prescrições de segurança das directivas: 2006/42/CE,

2000/14/CE, 2006/95/CE, 2004/108/CE, 2009/105/CEE, EN

1012-1, EN 60204-1, EN 60335-1, EN 61000-6-3/4

RO –

Declara pe propria raspundere ca,compresorul de aer

denumit in continuare,este in conformitate cu cerintele de

securitate cuprinse in directivele:2006/42/CE, 2000/14/CE,

2006/95/CE, 2004/108

2009/105/CE, EN 1012-1, EN

60204-1, EN 60335-1, EN 61000-6-3/4.

FI -

Vakuuttaa, että seuraavassa esitelty ilmakompressori

vastaa alla lueteltujen direktiivien turvallisuusvaatimuksia:

2006/42/EC, 2000/14/EC, 2006/95/EC, 2004/108/EC,

2009/105/EC, EN 1012-1, EN 60204-1, EN 60335-1, EN

61000-6-3/4..

RU -

Заявляет под свою полную ответственность, что

нижеописанный воздушный компрессор соответствует

требованиям безопасности согласно директивам

2006/42/EC, 2000/14/EC, 2006/95/ЕС, 2004/108/ЕС,

2009/105/EC, EN 1012-1,EN 60204-1,EN 60335-1,EN 61000-

6-3/4

DICHIARAZIONE DI CONFORMITÁ

KONFORMITÄTSERKLÄRUNG

DECLARATION DE CONFORMITE

VERKLARING VAN OVEREENSTEMMING

DECLARATION OF CONFORMITY

DECLARACION DE CONFORMIDAD

DECLARAÇÃO DE CONFORMIDADE

KONFORMITETSDEKLARATION

VAATIMUSTENMUKAISUUSVAKUUTUS

OVERENSSTEMMELSESERKLÆRING

ON / I

OFF / 0

A B

ON / I

OFF / 0

F D

OPEN

2 3

4 5

• Datos del fabricante

• Dados do fabricante

• Tillverkare

• Valmistaja

• Producentdata

• Marca CE – año de fabricación

• Marca CE - ano de fabrico

• CE-märkning, tillverkningsår

• CE-merkki - valmistusvuosi

• CE-mærkning - konstruktionsår

• TYPE / CODE / SERIAL N.

1 2

• Aire enviado por el compresor medido en (l/min) y (cfm)

• Ar fornecido pelo compressor medido em (l/min) e (cfm)

• Utblåst luft från kompressorn uppmätt i (l/min) och (cfm)

• Tuottoilma (l/min) ja (cfm)

• Luftkapacitet målt i (l/min) og (cfm)

• Presión máxima de ejercicio (bar y PSI) – ruido del compresor

dB(A)

• Pressão máxima de trabalho (bar e PSI) - nível de ruído do

compressor dB(A)

• Max. drifttryck (bar och PSI), kompressorns bullernivå dB(A)

• Maksimikäyttöpaine (bar ja PSI) - melu dB(A)

• Maks. arbejdstryk (bar og PSI) - støj dB(A)

• Datos eléctricos: tensión de alimentación (V/ph), frecuencia (Hz),

absorción (A) - potencia (HP y kW), revoluciones por minuto (Rpm).

• Dados eléctricos: tensão de alimentação (V/ph), frequência (Hz),

absorção (A) - potência (HP e kW), rotações por minuto (Rpm).

• Elektriska data: matningsspänning (V/ph), frekvens (Hz),

förbrukning (A), effekt (hk och kW), varv/min (rpm).

• Sähkötiedot: jännite (V/vaihe), taajuus (Hz), sähkönkulutus (A) -

teho (hv ja kW), kierrokset/min (rpm).

• Elektriske data: forsyningsspænding (V/ph), frekvens (Hz),

forbrug (A) - effekt (HK og kW), omdr./min. (Rpm).

• Otras posibles homologaciones

• Outras possíveis homologações

• Eventuella andra godkännanden

• Mahdolliset muut tyyppihyväksynnät

• Eventuelle andre typegodkendelser

SÍMBOLOS - SIMBOLOGIA - SYMBOLER - SYMBOLIT -SYMBOLFORKLARING

• Leer atentamente las instrucciones para el uso

• Ler atentamente as instruções de uso

• Läs bruksanvisningen noggrant.

• Lue käyttöohjeet huolellisesti.

• Læs vejledningen grundigt.

• Atención: peligro

• Atenção: perigo

• VARNING! Fara!

• Varoitus: vaara

• Advarsel: fare

• Risco de choques eléctricos

• Riesgo de choque eléctrico

• Risk för elstöt.

• Sähköiskuvaara

• Risiko for elektrisk stød

• La unidad es controlada a distancia y puede ponerse en marcha sin previo aviso

• A unidade é controlada à distância e poderia começar a funcionar repentinamente

• Fjärrstyrd maskin, kan starta utan föregående varning.

• Kauko-ohjattu laite, saattaa käynnistyä ilmoittamatta.

• Fjernstyret apparat; kan starte pludseligt.

• Para detener el compresor no desconectar jamás el enchufe o el interruptor general, actuar en el

interruptor ubicado en el cuerpo del presóstato.

• Para desligar o compressor, nunca puxe a ficha da tomada nem o interruptor geral, mas sempre

accione o interruptor posto no corpo do pressóstato.

• Stäng inte av kompressorn genom att dra ut stickkontakten ur eluttaget eller med

huvudströmbrytaren. Använd istället tryckvaktens brytare.

• Älä koskaan pysäytä kompressoria irrottamalla pistoke tai pääkatkaisimesta. Käytä painekatkaisinta.

• Afbryd aldrig kompressoren ved at fjerne stikket eller ved at frakoble hovedafbryderen. Benyt altid

pressostatens afbryder.

Produktspecifikationer

Varumärke:	Fini
Kategori:	Kompressor
Modell:	Ciao 6

Behöver du hjälp?

Om du behöver hjälp med Fini Ciao 6 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Kompressor Fini Manualer

Fini E.C. Tiger 200 Bruksanvisning

23 Augusti 2025

Fini Rotar 25 Bruksanvisning

23 Augusti 2025

Fini MK212M Shuttle Bruksanvisning

23 Augusti 2025

Fini Ciao 6 Bruksanvisning

23 Augusti 2025

Fini LKM 250 Bruksanvisning

23 Augusti 2025

Fini Corsair 255-M Bruksanvisning

23 Augusti 2025

Fini Rotar 20 Bruksanvisning

23 Augusti 2025

Kompressor Manualer

Nyaste Kompressor Manualer

Ultimate Speed USKT 60 B2 Bruksanvisning

20 Augusti 2025

Daewoo DAAC50DN Bruksanvisning

20 Augusti 2025

Clas Ohlson RP8031K6 Bruksanvisning

19 Augusti 2025

Clas Ohlson RP17407 Bruksanvisning

19 Augusti 2025

Daewoo DAAC350C Bruksanvisning

19 Augusti 2025

Unimac ACM-1500s Bruksanvisning

18 Augusti 2025

Unimac ACM-60s Bruksanvisning

17 Augusti 2025

Unimac ACM-500sv Bruksanvisning

17 Augusti 2025

Unimac AIRPTLUMCA15P Bruksanvisning

14 Augusti 2025

Unimac ACM-250 Bruksanvisning

14 Augusti 2025
