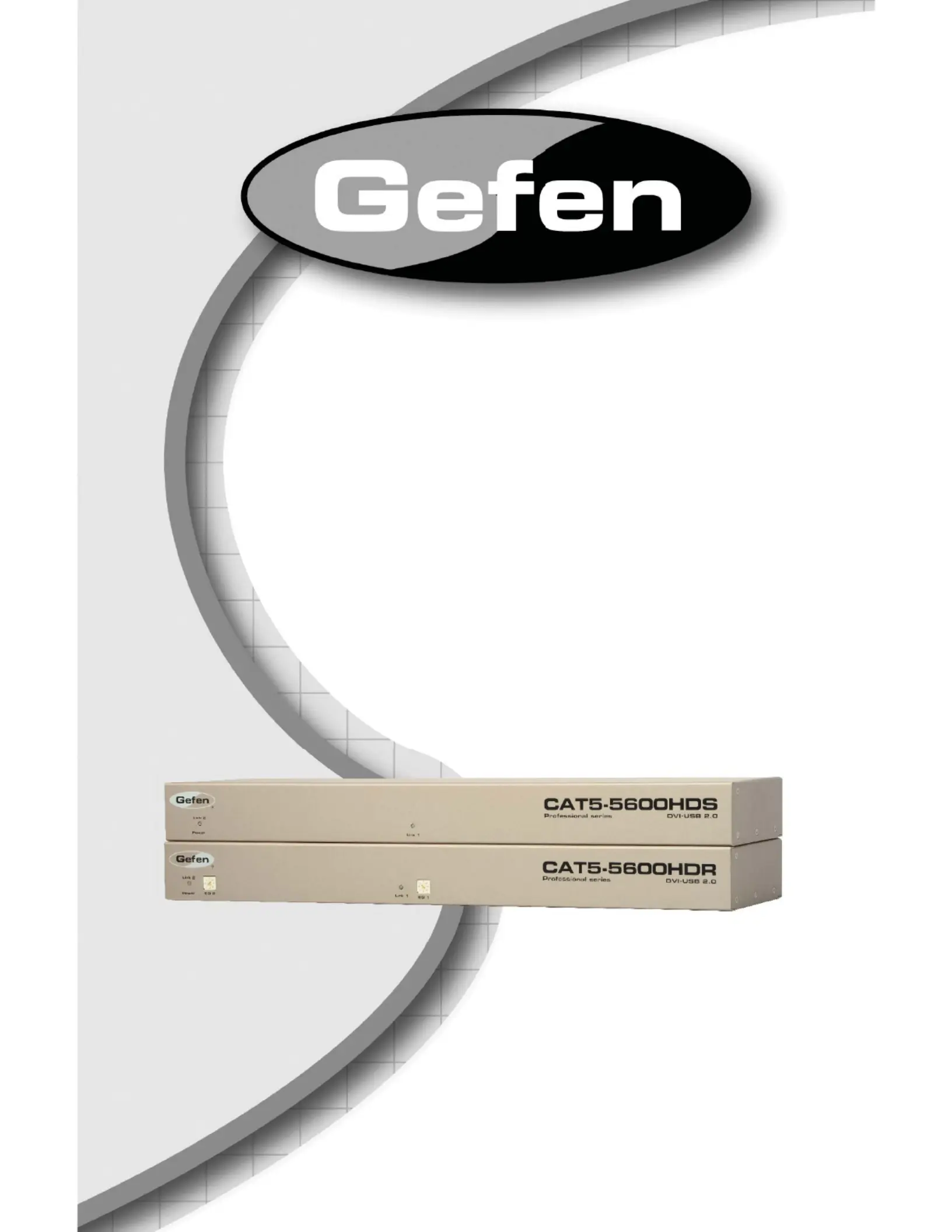

CAT5-5600HD

EXT-CAT5-5600HD

User Manual

www.gefen.com

ASKING FOR ASSISTANCE

Technical Support:

Telephone (818) 772-9100

(800) 545-6900

Fax (818) 772-9120

Technical Support Hours:

8:00 AM - 5:00 PM Monday - Friday, Paciﬁ c Time

Write To:

Gefen LLC

c/o Customer Service

20600 Nordho St

Chatsworth, CA 91311

www.gefen.com

support@gefen.com

Notice

Gefen LLC reserves the right to make changes in the hard ware, packaging and

any accompanying doc u men ta tion without prior written notice.

CAT5-5600HD is a trademark of Gefen LLC

All trademarks are the property of their respective owners

CONTENTS

1 Introduction

2 Operation Notes

3 Features

4 Sender Panel Layout

5 Sender Panel Descriptions

6 Receiver Panel Layout

7 Receiver Panel Descriptions

8 Connecting and Operating the CAT5-5600HD

8 Wiring Diagram

9 Adjusting the Signal Quality

10 DIP Switch Conguration

13 Network Cable Wiring Diagram

14 Rack Mount Installation

15 Speciﬁ cations

16 Warranty

Produktspecifikationer

Varumärke:	Gefen
Kategori:	AV förlängare
Modell:	CAT5-5600HD
LED-indikatorer:	Ja
Videolägen som stöds:	1080p
Maximal upplösning:	1920 x 1200 pixlar
Grafikupplösningar som stöds:	1920 x 1200 (WUXGA)
Modell:	Sändare och mottagare för AV-utrustning
RJ-45 utgångsportar:	3
RJ-45 ingångsportar:	3
Driftspänning:	5 V
Kabeltyper som stöds:	Cat5e, Cat6
bruksanvisning:	Ja
Produktstorlek (BxDxH):	432 x 114 x 44 mm
Temperatur vid drift:	0 - 40 ° C
Extern strömadapter:	Ja
Likströmsingång:	Ja
Maximal överföringshastighet avstånd:	60 m
DVI ingångar:	2
DVI-utgång portar:	2
