Sida 1/12
Leggere attentamente questo manuale prima dell’utilizzo
Read this manual thoroughly before use
4K 120M HDMI Extender cascade connection
Estensore HDMI 4K/30Hz fino 120mt
con collegamento in cascata
MANUALE UTENTE
User manual
MK-02-ESCTX+RX (cod. 149029704)
Introduzione
L’estensore HDMI 4K utilizza un singolo cavo CAT5E o CAT6 (raccomandato) anziché
un cavo HDMI, e può estendere il segnale 4K fino a 120 metri. L’estensore è progettato
per fornire una trasmissione su lunga distanza riducendo i costi.

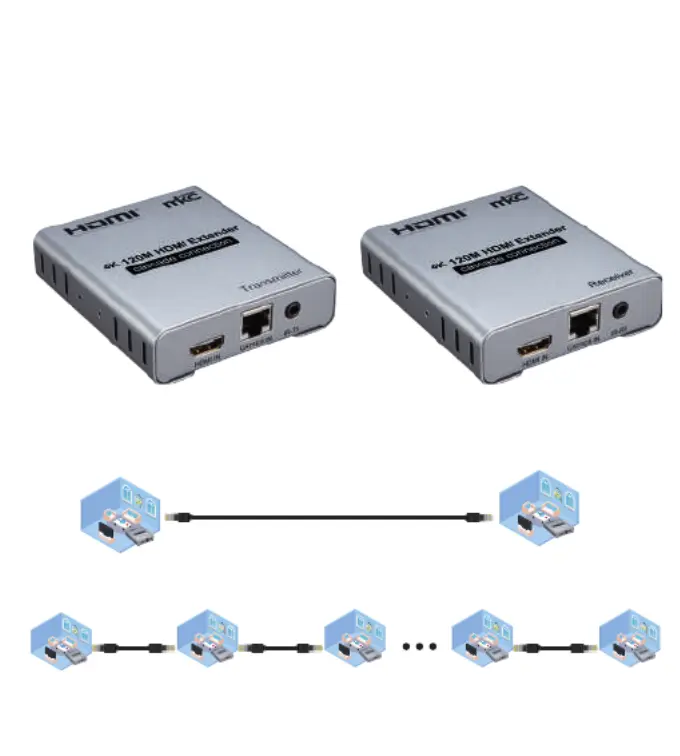

Trasmettitore TX Ricevitore RX
Caratteristiche
1: Trasmissione a lunga distanza 120 metri
2: Trasmissione in sequenza di più ricevitori
3: Basso consumo, bassa temperatura e sicurezza elevata.
Cavo CAT 5E/6 (120M)
TX
TX
RX
RX RX RX RX
Specifiche
Lunghezza cavo CAT5E/CAT6 fino a 120 metri
Ingresso HDMI 4K/1080p/720p/576p/576i/480p/480i
Formato audio DTS/Dolby/LPCM
Uscita HDMI 4K/1080p/720p/576p/576i/480p/480i
Banda massima 340MHz
Baud rate massimo 3.4Gbps x 3
Ingresso segnale video 0.5~1.5V p-p
Uscita segnale DDC 5V p-p (TTL)
Distanza cavo HDMI in ingresso ≤ 15m cavo standard HDMI AWG26
Distanza cavo HDMI in uscita ≤ 15m cavo standard HDMI AWG26
Corrente massima in trasmissione 350mA
200mACorrente massima in ricezione
Alimentatore di rete Ingresso: AC 100V-240V 50/60Hz; Uscita: DC5V/1.5A
Temperatura operativa -15 / 55°C
Umidità relativa 5 / 90% RH (senza condensa)
Dimensioni (L 94 x 84 x 24 (mm) x W x H)
223gPeso TX
223gPeso RX
L’estensore HDMI su IP è utilizzato in conferenze audio-video, centri di controllo e
comando, biglietterie, home theater, insegnamento multimediale, sistemi di conferenze
etc.
Conferenze audio-video Centri di comando e controllo Home theater
Possibili utilizzi
