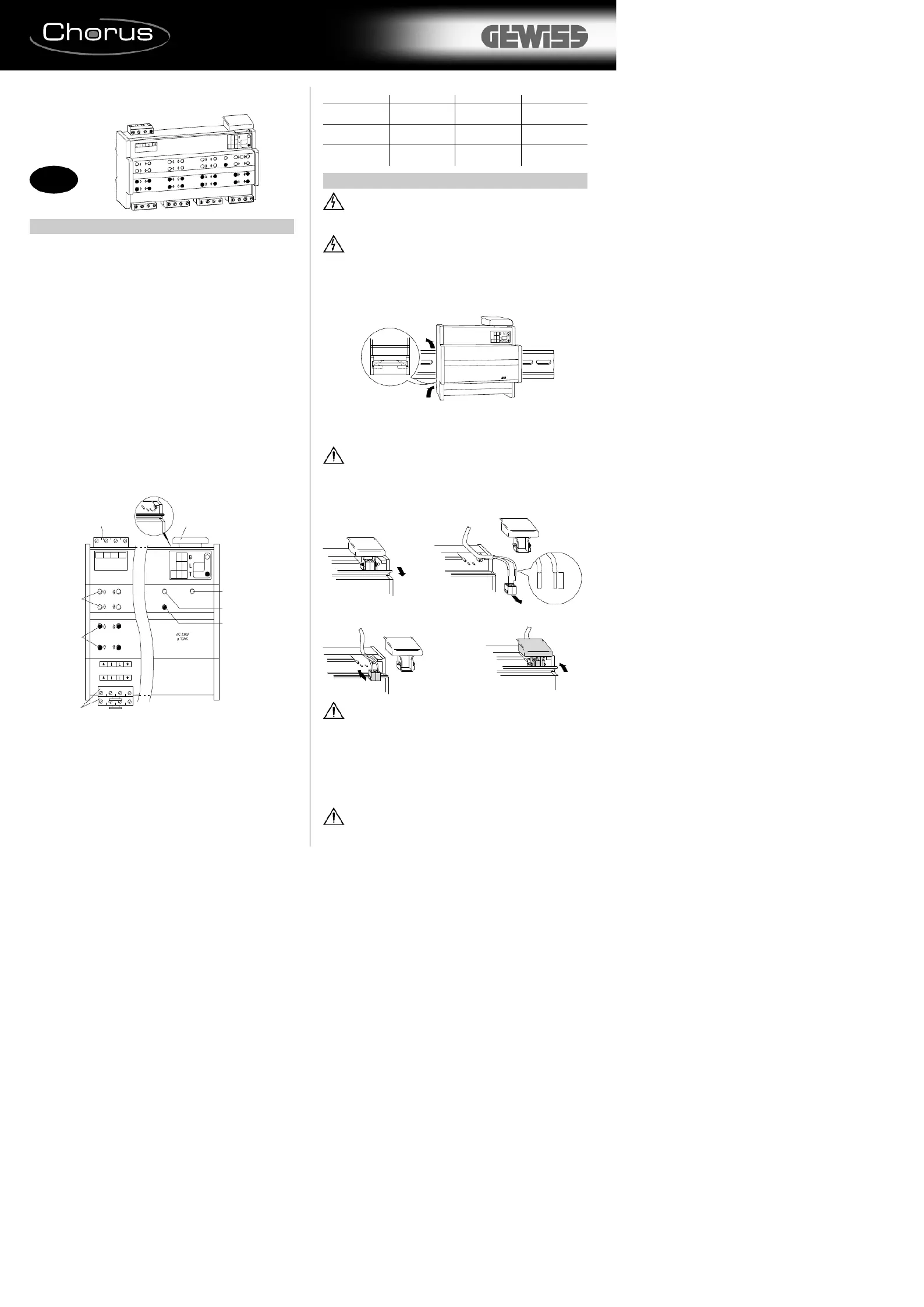

COMPORTAMENTI LED DI STATO, RETE ELETTRICA E TENSIONE BUS

INSTALLAZIONE

Rischio di lesioni gravi dovute a corrente elettrica

L’attuatore per tapparelle può essere installato e collegato esclusivamente

cura di elettricisti professionisti. Rispettare le norme vigenti nel paese di

tilizzo e le linee guida EIB valide.

Rischio di lesioni gravi dovute a corrente elettrica

Le uscite di commutazione sono dotate di relè bistabile. I contatti di

commutazione di queste uscite possono attivarsi per effetto di forti

vibrazioni durante il trasporto. La tensione può essere presente alle

uscite quando la tensione di rete è collegata al sistema!

Dopo la messa in servizio, è possibile impostare le uscite sulla

posizione richiesta con un semplice ciclo di commutazione "ON/OFF"

mediante telegrammi.

Posizionare l’attuatore per tapparelle sul binario DIN dal punto inferiore eA

spingerlo verso l’alto. Spingere quindi verso l’alto in modo che i ganciB

presenti sul lato posteriore si innestino nel binario C.

Cautela!

L’attuatore per tapparelle potrebbe essere danneggiato. Proteggere i

contatti di commutazione con un interruttore di protezione adeguato

(10 A).

Collegare l’EIB

Cautela!

Collegare per prima cosa la tensione di rete/bus all’attuatore per tapparelle,

quindi la tensione di rete per il motore; in caso contrario, il motore

potrebbe subire danni.

Collegare la tensione di rete se necessario.

Abilitare la tensione di rete/bus.

Aspettare almeno 30 secondi.

Dopo aver abilitato la tensione di rete/bus, tutti i relè dell’attuatore per tapparelle

si spostano in una posizione predefinita (impostazione di default: "off").

Cautela!

Il tempo d’inversione di default è 500 ms. Per impedire danni al motore,

potrebbe essere necessario un maggiore tempo d’inversione per altri

motori (rispettare le specifiche del fabbricante dell’unità).

FUNZIONAMENTO

L’attuatore per tapparelle può controllare l’azionamento indipendente di diverse

tapparelle e persiane avvolgibili. È possibile collegare un motore per tapparella o

persiana avvolgibile con interruttori di finecorsa ad ogni canale e controllarli

mediante ingressi binari o pulsanti BUS.

È possibile impostare l’attuatore per tapparelle sul funzionamento manuale e

controllarne il funzionamento anche senza la programmazione ETS, oppure

controllare direttamente le tapparelle o le persiane avvolgibili dall’attuatore per

tapparelle nel caso di guasto al sistema EIB.

L’attuatore per tapparelle è dotato di accoppiatore bus integrato. È da installare

su binario DIN, con collegamento bus realizzato mediante apposito morsetto

bus. L’alimentazione avviene sia mediante tensione bus che rete elettrica. Ciò

permette tre diverse modalità operative:

- Alimentazione bus e di rete

È la modalità operativa standard. L’attuatore per tapparelle viene alimentato

sia dalla tensione bus che dalla rete elettrica.

- Solo alimentazione bus

L’attuatore per tapparelle funziona esclusivamente in modalità bus. Può

eseguire tutte le funzioni, ma è possibile un lieve ritardo (ad es. commutazione

del relè, regolazione delle lamelle). Il funzionamento manuale è possibile.

- Solo alimentazione di rete

È possibile far funzionare l'attuatore per tapparelle solo manualmente, senza

comunicazione bus. Si possono comandare le tapparelle o le persiane

avvolgibili usando direttamente i tasti sull’apparecchio.

COLLEGAMENTI, INDICATORI ED ELEMENTI DI COMANDO

Collegamento alla rete elettrica: l’attuatore per tapparelle dispone di due

morsetti di collegamento, uno per il cavo N e uno per il cavo L.

B. Sotto il copricavo: Morsetto di collegamento bus con pulsante e LED di

programmazione (rosso)

C. LED operativo "RUN" (verde)

D. LED di funzionamento manuale (rosso)

E. Pulsante a commutazione per il funzionamento manuale "On/Off"

F. Morsetti per collegare il motore di tapparelle/persiane avvolgibili

G. Tasti per il comando manuale del canale corrispondente, comunicano solo

quando il funzionamento manuale è "On"

H. LED di stato canale (gialli) per il canale corrispondente

I. Aletta avanti per apertura

ATTUATORE PER TAPPARELLE CON AZIONAMENTO

MANUALE 8 CANALI

Articolo n.

GW 90 753

ete elettrica e bus Solo rete elettrica Solo bus

UN (verde)

i accende spento si accende

AND (rosso)

i accende in

odalità manuale

i accende in

odalità manuale

i accende in

odalità manuale

tato canale

(giallo)

i accende durante

il movimento

i accende durante

il movimento

i accende durante

il movimento

rog

HandRUN

5 mm

C D

Collegare la tapparella o la veneziana avvolgibile come indicato di seguito:

Attivare la tensione di rete per il motore.

È ora possibile controllare che l’attuatore per tapparelle e i motori collegati

funzionino senza dover caricare l’applicazione dall’ETS (vedere sezione

“Funzionamento”, “Come funziona la modalità manuale”).

FUNZIONAMENTO

Messa in servizio dell’attuatore per tapparelle

Aprire l’aletta.

Premere il pulsante di programmazione.

Il LED di programmazione rosso si accende.

Caricare l’indirizzo fisico e l’applicazione nell’attuatore per tapparelle

dall’ETS. Il LED di programmazione rosso si spegne.

Dopo aver caricato con successo l’applicazione, l’attuatore per tapparelle è

pronto per il funzionamento e il LED operativo verde “RUN” si accende.

COME FUNZIONA LA MODALITÀ MANUALE

Le tapparelle o le veneziane avvolgibili si azionano normalmente tramite

pulsanti o telecomando. È comunque possibile commutare il funzionamento

dell’attuatore per tapparelle in modalità manuale per poi alzare o abbassare a

mano la tapparella usando gli appositi tasti sull’apparecchio.

A tale scopo, il parametro ETS “Modalità manuale abilitata” deve essere

impostato su “abilitato” e la tensione di rete/bus deve essere presente.

PRIMO FUNZIONAMENTO MANUALE PRIMA DI SCARICARE L’APPLICAZIONE

È possibile commutare l’attuatore per tapparelle in modalità manuale subito dopo

la prima installazione, ad esempio per testare i collegamenti delle tapparelle.

FUNZIONAMENTO MANUALE CON IMPOSTAZIONE ETS “FUNZIONAMENTO

MANUALE E BUS”

L’attuatore per tapparelle risponde ai telegrammi EIB anche in modalità manuale. La

priorità viene data all’ultimo comando ricevuto. Eccezione: gli allarmi di sicurezza

(ad es. fenomeni atmosferici) hanno sempre la priorità con questa impostazione.

FUNZIONAMENTO MANUALE CON IMPOSTAZIONE ETS “SOLO

FUNZIONAMENTO MANUALE”

In modalità manuale, l’attuatore per tapparelle non risponde né ai telegrammi

EIB né agli allarmi di sicurezza! Questa impostazione può rivelarsi utile durante

l’esecuzione di interventi di manutenzione.

Cautela! Quando si azionano le tapparelle o le veneziane avvolgibili in

modalità “Solo funzionamento manuale” tramite i tasti sull’apparecchio,

le funzioni di sicurezza quali “posizione allarme fenomeni atmosferici”,

“posizione allarme”, “posizione disabilitazione” o il range di corsa non

funzionano più. Per evitare danni all’attuatore per tapparelle/veneziane

avvolgibili si consiglia di prestare la massima attenzione durante il

funzionamento manuale!

Nota: Accertarsi che il parametro ETS "Funzionamento manuale" sia

impostato su "Funzionamento bus e manuale" (non "Solo funzionamento

manuale") quando si consegna il sistema all’utente.

Un’altra funzione impostabile nell’ETS è il funzionamento manuale temporizzato.

Questa funzione permette di impostare un periodo di tempo al termine del quale

il funzionamento manuale (compreso “Solo funzionamento manuale”) viene

automaticamente disabilitato. L’attuatore per tapparelle ricomincia quindi a

rispondere ai telegrammi EIB.

COME IMPOSTARE L’ATTUATORE PER TAPPARELLE SUL FUNZIONAMENTO

MANUALE

Premere il pulsante a commutazione “HAND”

Il LED “HAND” rosso si accende. L’attuatore per tapparelle funziona in modalità

manuale. Il LED operativo "RUN" verde si spegne quando viene impostata la

modalità "Solo funzionamento manuale” nell’ETS.

Il LED operativo "RUN" verde resta acceso quando si imposta la modalità

"Funzionamento bus e manuale” nell’ETS.

COME TERMINARE IL FUNZIONAMENTO MANUALE

Premere di nuovo il pulsante “HAND”

Il LED D rosso si spegne. Il LED operativo "RUN" verde si accende. Ora

l’attuatore per tapparelle risponde solo ai telegrammi EIB.

COME COMANDARE LE TAPPARELLE/VENEZIANE AVVOLGIBILI IN

MODALITÀ MANUALE

Per sollevare (freccia verso l’alto) o abbassare (freccia verso il basso) la

tapparella o la veneziana avvolgibile: Premere il corrispondente tasto.

Per interrompere: Premere di nuovo il tasto.

Il corrispondente LED di stato si accende durante il movimento.

COSA FARE IN CASO DI PROBLEMI?

Il LED di funzionamento “HAND” rosso e il LED operativo “RUN” verde non si

accendono. Non è possibile attivare il funzionamento manuale.

Manca la tensione di rete/bus. Controllarle entrambe.

Il LED operativo "RUN" verde non si accende.

Manca la tensione bus. Controllare la tensione bus; è possibile solo il

funzionamento manuale. L’applicazione non è stata caricata correttamente.

Ripetere il caricamento. Il LED “HAND” rosso è acceso: Il funzionamento

manuale è attivo e nell’ETS è impostato il parametro “Solo funzionamento

anuale”. È possibile solo il funzionamento manuale. Non ci sono anomalie.

Disattivare il funzionamento manuale.

’attuatore per tapparelle non risponde al pulsante “HAND”. Il LED “HAND”

osso non è acceso. Non è possibile il funzionamento manuale.

Il parametro ETS "Funzionamento manuale abilitato" non è abilitato. Non ci

sono anomalie. Impostare il parametro “Funzionamento manuale abilitato”.

L’attivazione del funzionamento manuale è bloccata da un oggetto (valore = “0”).

Non ci sono anomalie. Funzionamento manuale abilitato dall’oggetto.

Con il funzionamento manuale, l’attuatore per tapparelle non risponde alla

pressione dei tasti canali; il LED “HAND” rosso è acceso; non è possibile il

funzionamento manuale.

Il LED operativo "RUN" verde è ancora acceso: Il parametro ETS

“Funzionamento manuale” è impostato su “Funzionamento bus e manuale”. È

attiva una funzione di livello superiore (ad es. allarme o blocco per fenomeni

atmosferici). Non ci sono anomalie. Attendere la conclusione della funzione di

livello superiore oppure commutare il parametro ETS da “Funzionamento

manuale” a “Solo funzionamento manuale”. Rispettare la nota di sicurezza nel

paragrafo “Come funziona la modalità manuale”! Il LED operativo "RUN" verde

non è acceso: Manca la tensione bus e il parametro ETS “Funzionamento

manuale in mancanza di tensione bus” è stato disabilitato. Controllare la

tensione bus.

Con il funzionamento manuale, l’attuatore per tapparelle controlla i motori

collegati senza che venga premuto alcun tasto canale.

Il parametro ETS “Funzionamento manuale” è impostato su “Funzionamento

bus e manuale”. Il comando di controllo per l’attuatore per tapparelle è arrivato

tramite telegramma EIB. Non ci sono anomalie. Commutare il parametro ETS

da “Funzionamento manuale” a “Solo funzionamento manuale”. Rispettare la

nota di sicurezza nel paragrafo “Come funziona la modalità manuale”!

DATI TECNICI

Tensione ausiliaria esterna: AC 110-240 V, 50-60 Hz, max. 2 VA

Alimentazione da EIB: CC 24 V, max. 17,5 mA

Tensione di isolamento: 4 kV CA tra bus e uscite di commutazione

Tensione nominale: AC 230 V

Corrente nominale: 10 A, carico induttivo cos = 0,6ϕ

Potenza nominale del motore: max. 1000 W a AC 230 V

Frequenza di commutazione: max. 15x al minuto con carico nominale

Temperatura ambiente

- Funzionamento: da -5 a +45 °C

- Conservazione: da -25 a +55 °C

- Trasporto: da -25 a +70 °C

Ambiente: può essere utilizzato fino a 2000 m sopra il livello del mare (SLM)

Umidità max.: 93%, senza condensa di umidità

Elementi operativi:

- 1 pulsante di programmazione

- 1 pulsante a commutazione “HAND” per il funzionamento manuale

- 2 tasti per ogni canale

Elementi per la visualizzazione:

- 1 LED rosso: Comando di programmazione

- 1 LED verde: pronto per il funzionamento, "RUN"

- 1 LED rosso: Stato funzionamento manuale

- 2 LED di stato gialli per canale

Collegamento EIB: due piedini da 1 mm per il morsetto di collegamento bus

Collegamento di rete: morsetti a vite x4 per max. 2,5 mm

2 x L / 2 x N

Collegamento cavo esterno: per canale un morsetto a vite x4 inseribile per

max. 2,5 mm

IMPOSTAZIONI NEL SOFTWARE EIB (ETS)

L’applicazione è compatibile con ETS 3. Per garantire la piena funzionalità

delle applicazioni con ETS2, è necessario utilizzare ETS2 versione 1.2 o

superiore e Service Release A o superiore. Per qualsiasi domanda,

contattare l’infoline di Gewiss.

10A

BUS

10A

1 2

Han

RUN

KNX

EIB

Bus

Prog.

L L N N

RELATIONSHIP BETWEEN STATUS LEDS AND MAINS AND BUS VOLTAGE

INSTALLATION

Risk of fatal injury from electric current

The blind actuator may only be installed and connected by professional

electricians. Observe the regulations valid in the country of use, as well

as the valid EIB guidelines.

Risk of fatal injury from electric current

The switch outputs have a bistable relay. The switch contacts of these

outputs can be changed to the enabled state due to strong vibrations

uring transportation. Voltage may be present at the outputs when the

mains voltage is connected to the system!

After commissioning, you can set the outputs to the required position

with a simple "ON/OFF" switching cycle using telegrams.

Place the blind actuator on the DIN rail from underneath and push itA

upwards. Then press up so that the claws on the rear side fix into the rail B C.

Caution!

The blind actuator could be damaged. Protect the switch contacts with a

series-connected 10 A circuit breaker:

- Switching contacts with a series-connected 10 A circuit breaker

- If the mains voltage is looped, protect the mains connection with a

series-connected 10 A circuit breaker also.

Connect EIB

Caution!

Connect the bus/mains voltage to the blind actuator first and only then the

mains voltage for the motor; otherwise, the motor could be damaged.

Connect mains voltage if necessary.

Switch on bus/mains voltage.

Wait at least 30 seconds.

After the bus/mains voltage has been switched on, all the blind actuator relays

are moved to a predefined position (default setting: "Off").

Caution!

The default reversing time on delivery is 500 ms. To prevent damaging

the motor, a longer reserving time may be necessary for other motors

(observe the specifications of the drive manufacturer).

FUNCTION

When used with BUS EIB, the blind actuator can control several blind and roller

shutter drives independently of one another. You can connect one blind or

roller shutter motor with end position switches to each channel, and control

hese with BUS push-buttons or binary inputs.

You can switch the blind actuator to manual operation and check that it works

even without ETS programming, or control the connected blinds or roller

shutters directly at the blind actuator in the event of an EIB failure.

The blind actuator has an integrated bus coupler. It is installed on a DIN rail,

with the bus connection made via a bus connecting terminal. It is supplied with

power both from the bus voltage and from the mains. This makes three

different operating modes possible:

- Bus and mains supply

This is the standard operating mode. The blind actuator is supplied by both

the bus and mains voltages.

- Bus supply only

The blind actuator is pure bus mode. It can carry out all functions, but there

may be a slight time delay (e.g. switching of the relays, slat adjustment).

Manual operation is possible.

- Mains supply only

It may only be possible to operate the blind actuator manually, without bus

communication. You can operate the blind or roller shutter directly using the

channel keys.

CONNECTIONS, DISPLAYS AND OPERATING ELEMENTS

A. Mains connection: The blind actuator has two connecting terminals each for

the N and L cables (looping is possible).

B. Under the cable cover: Bus connecting terminal with programming button

and programming LED (red)

C. Operating LED "RUN" (green)

D. Manual operation LED (red)

E. Toggle key for manual operation "On/Off"

F. Channel terminals for blind/roller shutter motor connection

G. Channel keys for manual control of the corresponding channel; only

communicate when manual operation is "On"

H. Channel status LEDs (yellow) for the corresponding channel

I. Flap forward to open

BLIND ACTUATOR WITH MANUAL ACTUATION

8x230V

Article n.

GW 90 753

Mains and bus Mains only Bus only

RUN (green)

lights up off lights up

MANUAL (red)

ights up on manual

peration

ights up on manual

peration

ights up on manual

peration

hannel status

(

yellow)

ights up when

n motion

ights up when

n motion

ights up when

n motion

rog

HandRUN

5 mm

C D

Produktspecifikationer

Varumärke:	Gewiss
Kategori:	ej kategoriserat
Modell:	GW90753
Spänning:	230 V
Antal utgångskanaler:	8
Produktens färg:	Vit
Internationellt skydd (IP) kod:	IP20
Antal DIN-moduler:	8
Ström:	10 A
