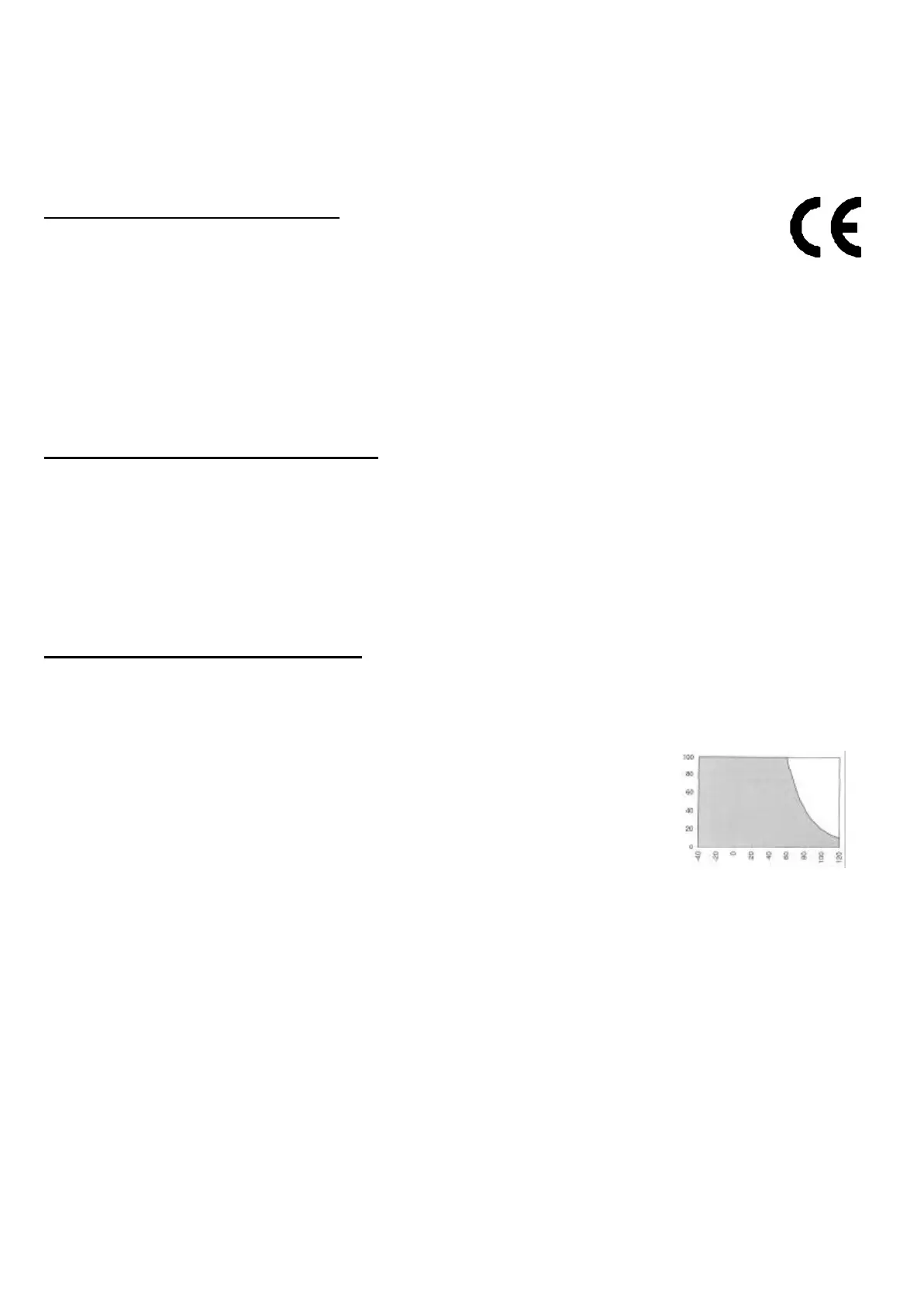

T19.0.0X.6B-08Blatt 1 von 2

Technische Daten: Feuchte

Meßbereich:siehe Typenschild

Standard:0 - 100 % r.F. (empf. Einsatzbereich: 30 - 80 % r.F.)

Hochfeuchte:0 - 100 % r.F. (empf. Einsatzbereich: 11 - 90 % r.F.)

Ausgangssignal:siehe Typenschild

Sensor:Kapazitiver Dünnfilm Sensor (nicht für staubige und aggressive Medien)

Genauigkeit:(bei Nenntemperatur)

Linearität:Standard:±2 % r.F. (von 30 bis 80 % r.F.)

Hochfeuchte: ±2 % r.F. (von 11 bis 90 % r.F.)

Hysterese:Standard±1.5 % r.F. (von 30 bis 80 % r.F.)

Hochfeuchte: ±1.0 % r.F. (von 11 bis 90 % r.F.)

Technische Daten: Temperatur

Meßbereich:siehe Typenschild

Ausgangssignal:siehe Typenschild

Sensor:Meßwiderstand Pt100, nach DIN JEC751

Sensorgenauigkeit:siehe Typenschild

DIN Kl.B:±0.3°C bei 0°C

1/3 DIN:±0.1°C bei 0°C

Genauigkeit:(Elektronik)besser ±0.2% FS

Temperaturkoeffizient:0.05% / °C

allgemeine technische Daten:

Hilfsenergie:+Uv = 12 - 30 V DC (Bei 0-10V: +Uv = 18 - 30 V DC)

Verpolungsschutz:50V dauernd

Zulässige Bürde:4-20 mA: RA < (Uv - 12V) / 0.02A

Zulässige Last:0-1(10)V: RA > 3000 Ohm

Arbeitstemperatur:Elektronik:0 bis 70°C

Sensoren:0 bis 70°C (Standard-Sensor)

-30 bis 120°C (mit OPTION Hochtemperatur)

Nenntemperatur:25°C

Lagertemperatur:-20 bis +70°C

Relative Luftfeuchtigkeit:0 bis 100 % r.F. (nicht betauend)

Gehäuse:ABS (IP65)

Einbaulage:Sondenrohr senkrecht nach unten, ±90° Winkelabweichung

Sondenrohr:Aluminium, Ø 14 mm, eloxiert,

mit abschraubbarem Bronzefilter 80-160 µm (bei Ausf. -HO: mit Kunststoff-Schutzkappe)

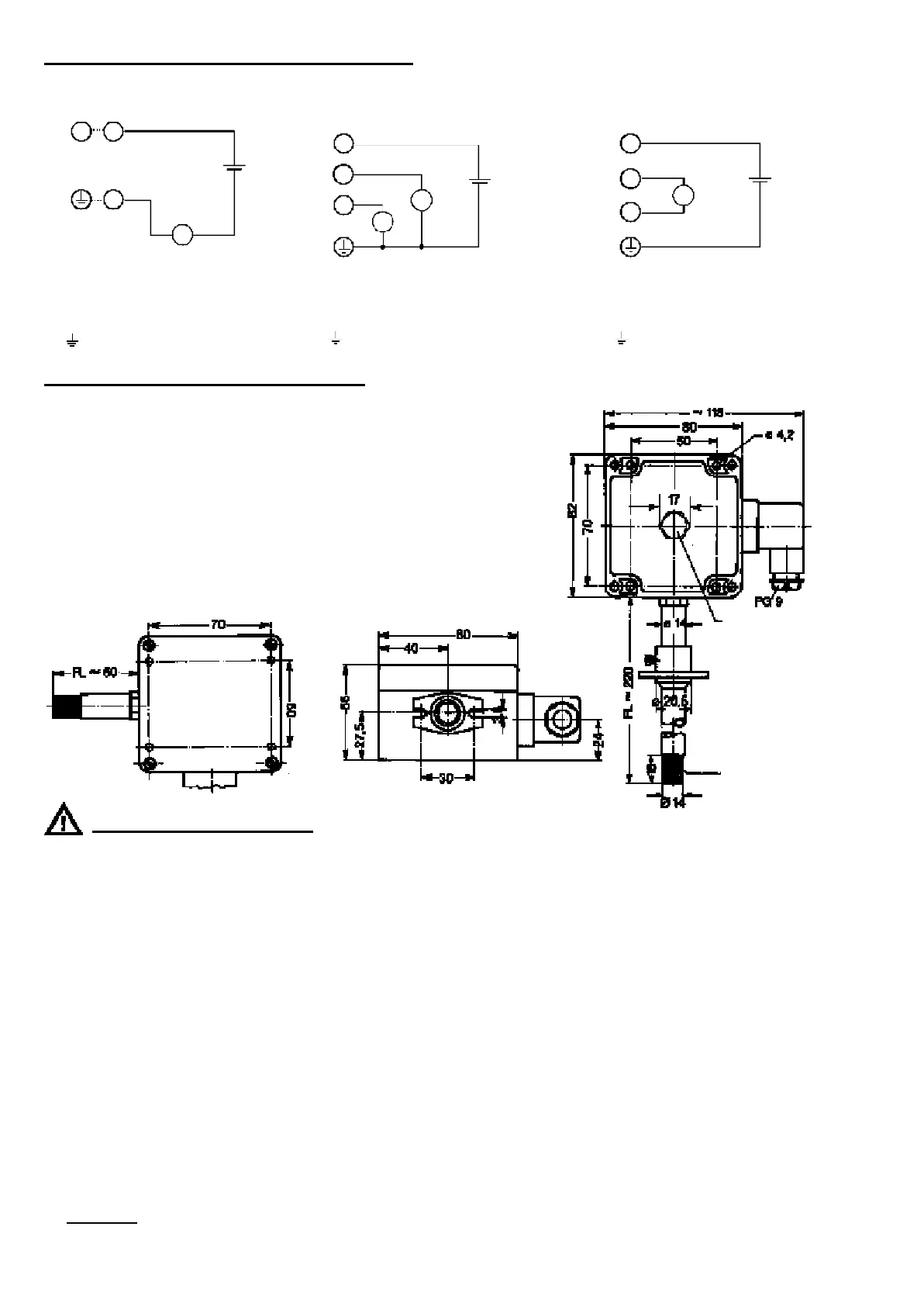

Elektrischer Anschluß:über Winkelstecker nach DIN 43650 (IP65) für Kabel bis 1,5mm

2

Querschnitt, bzw.

Leitungsdurchmesser von 4.5 bis 7 mm.

Befestigung:Entweder über Einschraubgewinde oder über Befestigungsbohrungen im Gehäuse (nach

Abnahme des Deckels zugänglich).

Befestigungsabstand:50 x 70mm, max. 4mm Schaftdurchmesser der Befestigungsschrauben.

OPTION:2 getrennte WInkelstecker für Ausgangssignale 0-10V, Signale sind zueinander galv.

getrennt. (Hilfsenergie muß ebenfalls galv. getrennt sein.)

Anordnung der Winkelstecker: Feuchte (rechts) und Temperatur (links)

Bedienungsanleitung für Feuchte-/Temperatur-Meßumformer

GHTU - 1R / 1K / 2K(und Hochfeuchte)

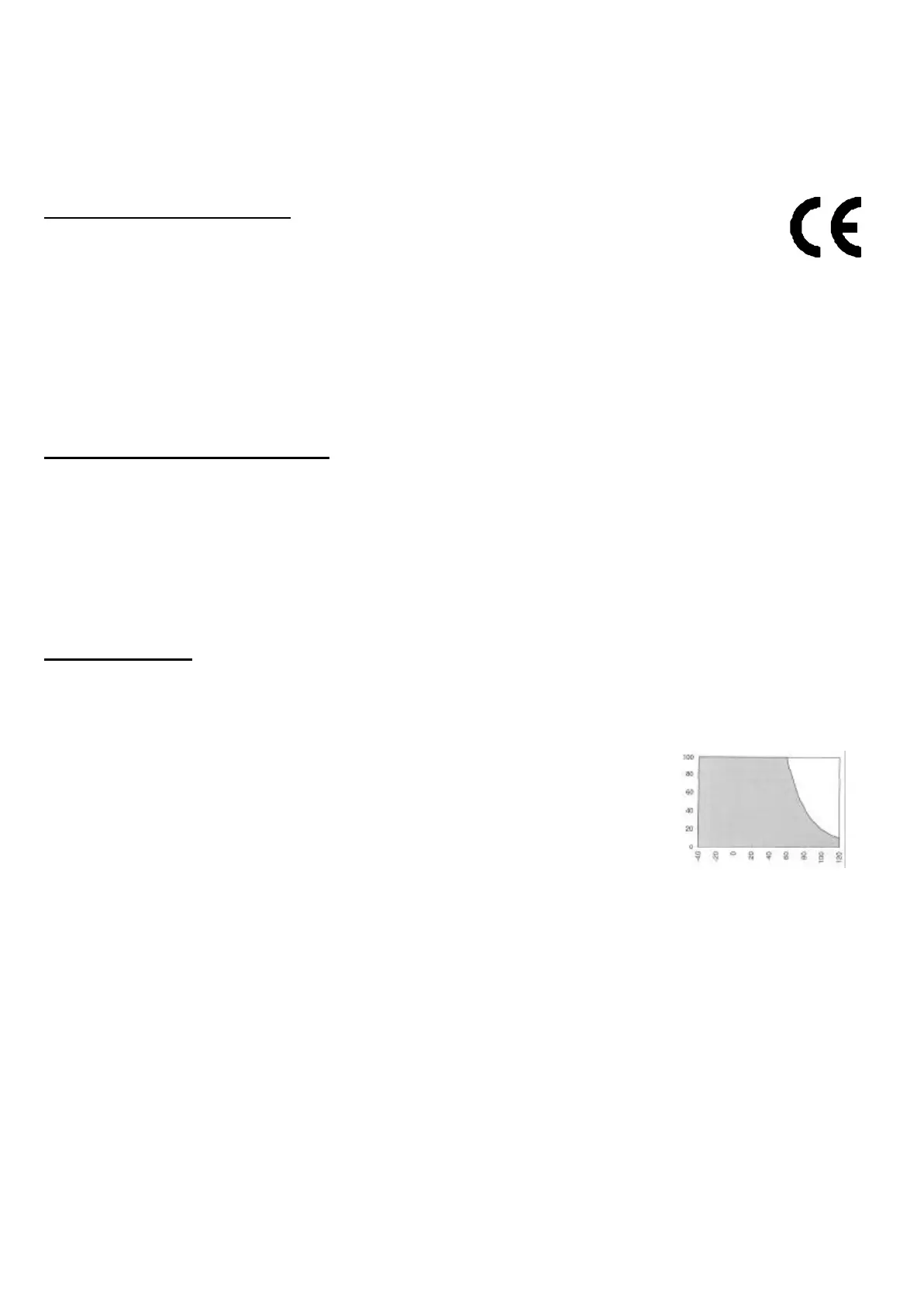

Temperatur [°C]

relativeFeuchte[% r.F.]

Arbeitsbereich Feuchtesensor:
