Jung 534KO5EUD230 Bruksanvisning
Jung
ej kategoriserat
534KO5EUD230
Läs gratis den bruksanvisning för Jung 534KO5EUD230 (1 sidor) i kategorin ej kategoriserat. Guiden har ansetts hjälpsam av 2 personer och har ett genomsnittsbetyg på 3.8 stjärnor baserat på 1.5 recensioner. Har du en fråga om Jung 534KO5EUD230 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/1
7
8
AC 230 V~
L
NRD NRD
2
Innenstelle
Room unit
Außenstelle
Corridor unit
L
N
5 6
3
4
DC 24 V
GND
24V
GNDRD GNDRD
1
Innenstelle
Room unit
Außenstelle
Corridor unit
GND
E1/2
+
1 2
Hotelschalter, Innenstelle
Art.-Nr.: 506KO5EUD24,
506KO5EUD230
Hoteltaster, Außenstelle
Art.-Nr.: 534KO5EUD24,
534KO5EUD230
Hotelschalter, Innenstelle
Hoteltaster, Außenstelle
24 V mit Klingel und optionalem
Relais

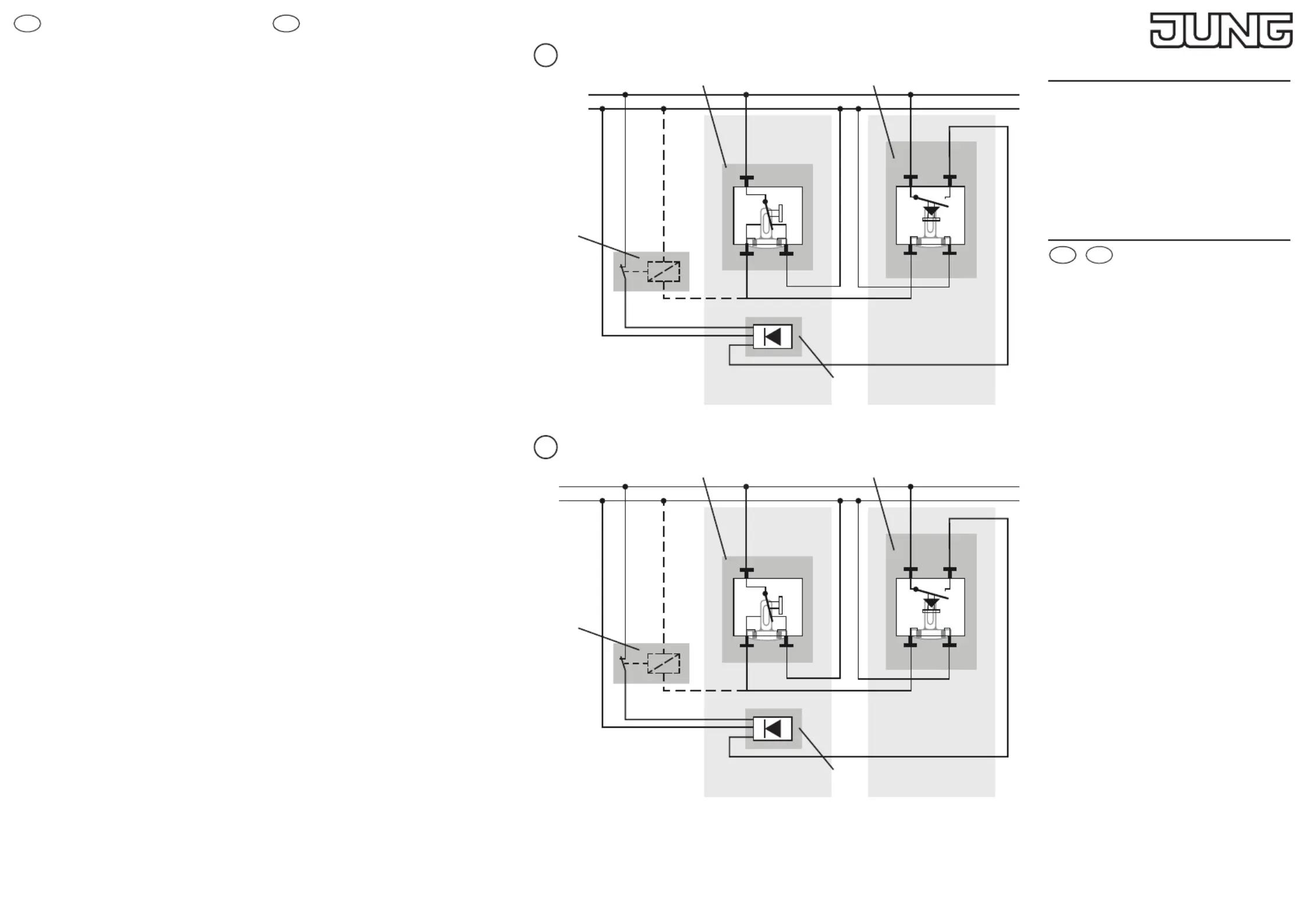

Bild 1:
1 506KO5EUD24
2 534KO5EUD24
3 ..567-G3..
4 Relais (Schalter)
iRelais: Steuerspannung 24 V, Öffner,
potentialfrei
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
Außenstelle
- Signal „Nicht stören“,
rote LED leuchtet (RD)
- Klingelfunktion
iMit Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion deaktiviert.
iOhne Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion aktiv.
230 V mit Klingel und optionalem
Relais
Bild 2:
5 506KO5EUD230
6 534KO5EUD230
7 Gong, AC 230 V
8 Relais (Schalter)
iRelais: Steuerspannung AC 230 V,
Öffner, potentialfrei
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
Außenstelle
- Signal „Nicht stören“,
rote LED leuchtet (RD)
- Klingelfunktion
iMit Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion deaktiviert.
iOhne Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion aktiv.
09.05.2017 0024019101
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
www.jung.de
GB
GB
D
D
Hotel switch insert, room unit
Hotel push-button insert,
corridor unit
24 V with bell and optional relay
Fig. 1:
1 506KO5EUD24
2 534KO5EUD24
3 ..567-G3..
4 Relay (switch)
iRelay: Control voltage 24 V, break cont-
act, fl oating contact
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (RD)
- Bell function
iWith relay:
In switch position “Do not disturb” the
bell function is deactivated.
iWithout relay:
In switch position “Do not disturb” the
bell function is active.
230 V with bell and optional relay
Fig. 2:
5 506KO5EUD230
6 534KO5EUD230
7 Door signal, AC 230 V
8 Relay (switch)
iRelais: Control voltage AC 230 V,
break contact, fl oating contact
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (RD)
- Bell function
iWith relay:
In switch position “Do not disturb” the
bell function is deactivated.
iWithout relay:
In switch position “Do not disturb” the
bell function is active.
Hotel-Display
Produktspecifikationer
| Varumärke: | Jung |
| Kategori: | ej kategoriserat |
| Modell: | 534KO5EUD230 |
