Sida 1/8

4–28”

(10–71cm)

±88°

rȫr

150 lb

(68 kg)

200x100

700x500

VESA

COMPLIANT

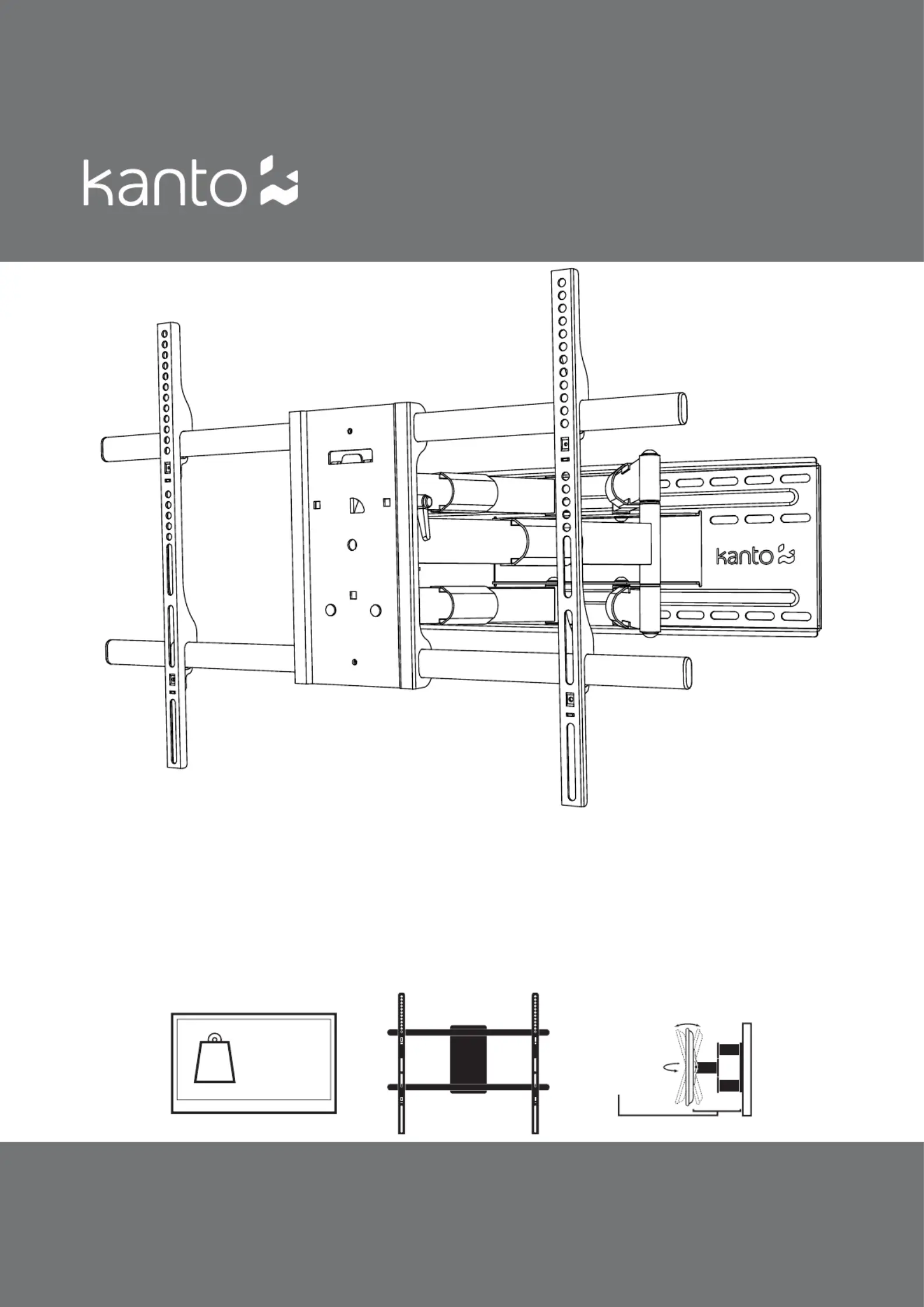

FULL MOTION FLAT PANEL TV MOUNT

SUPPORT ARTICULÉ POUR TV D’ÉCRAN PLAT

MONTAJE DE TV DE PANTALLA PLANA DE

MOVIMIENTO TOTAL

User Manual

Manuel de l’utilisateur

Manual del Usuario

FMX3

Supporting your digital lifestyle

™

Supportant votre mode de vie digital™

Apoyo a su estilo de vida digital™

English

Français

Merci d’avoir choisi un suport mural articulé par Kanto. Le FMX3 est conçu pour monter les téléviseurs VESA-convenable pesant jusqu’à

150 lb (68 kg), s’étend jusqu’à presque 28” (71 cm) à partir de votre mur, vous permettez de pivoter à gauche et à droite 88° (selon la

taille de votre TV), et de l’incliner votre téléviseur +15°/-5°. Vous pouvez aussi ajuster le niveau horizontal ±5°.

Lisez entièrement ces instructions avant le montage et l’installation de ce support. Si vous ne comprenez pas ces instructions, ou

avez des doutes sur la sécurité de l’installation, s’il vous plaît consulter un installateur qualiﬁ é. Assurez-vous qu’il n’y a pas de pièces

défectueuses ou manquantes. N’utilisez pas les pièces défectueuses. Si il manque du matériel, ou si vous n’êtes pas certain si la

partie est défectueux appel Kanto directement au 1-888-848-2643 ou support@kantoliving.com email. Kanto ne peut pas être tenu

responsable des dommages matériels ou des blessures causés par un montage incorrect, l’assemblage incorrecte, ou une manipulation

ou utilisation incorrecte de ce produit.

Español

Gracias por haber elegido el montaje de pared con movimiento total por Kanto. El FMX3 ha sido diseñado para el montaje de televi-

sores compatible con VESA con un peso máximo de 68 kg (150 lbs), con una extensión máxima de 71cm (28”) desde su pared, permi-

tiendo el desplazamiento a izquierda y derecha hasta un máximo de 88º (dependiendo del tamaño del TV), y una inclinación del TV de

TV +15º / –5º. Podrá también ajustar el nivel horizontal ±5°.

Lea completamente estas instrucciones antes del montaje y la instalación de este soporte. Si no entiende estas instrucciones, o tiene

dudas sobre la seguridad de la instalación, favor de consultar a un contratista caliﬁ cado para la instalación. Asegúrese de que no hay

piezas defectuosas o faltantes. No utilice piezas defectuosas. Si falta hardware, o si no está seguro si la pieza es defectuosa favor de

llamar directamente a Kanto 1-888-848-2643 o por correo electrónico a support@kantoliving.com. Kanto no puede ser responsable por

daños a la propiedad o lesiones causadas por un montaje incorrecto, ensamblaje incorrecto, levantamiento o el uso incorrecto de este

producto.

CAUTION

The maximum loading weight is 150 lbs (68 kg). This wall mount is intended for use only with the maximum weights indicated.

Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall you plan to

afﬁ x the Kanto mount to must be able to support more than 5 times the weight of the television and the wall mount combined. Do

not use this product for any purpose other than to mount a ﬂ at panel TV on a vertical surface as outlined in this manual. Improper

installation may cause damage to your TV or serious injury. This product should not be mounted on steel stud walls or cinder block

walls. Consult a qualiﬁ ed installation contractor if you are unsure about the type of wall you may have.

ATTENTION

Le poids de chargement maximale est de 150 lbs (68 kg). Ce système de ﬁ xation murale est destiné à être utilisé uniquement

avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une

instabilité et des blessures. Ce produit ne doit pas être monté sur les murs à ossature d’acier ou des murs en blocs de béton.

Consultez un installateur qualiﬁ é si vous n’êtes pas sûr du type de mur que vous pourriez avoir. Nous faisons tout effort d’assurer que

tout le matériel nécessaire est inclus. Le mur que vous prévoyez d’installer le support Kanto doit être en mesure de supporter plus de 5

fois le poids de la télévision et le système de ﬁ xation murale combinés. N’utiliser pas ce produit pour tout autre but que de monter un

téléviseur à écran plat sur une surface verticale, tel qu’expliqué dans ce manuel. Une mauvaise installation peut causer des dommages

à votre téléviseur ou de blessure grave.

PRECAUCIÓN

El peso máximo de carga es de 150 lbs (68 kg). Este montaje de pared ha sido pensado únicamente para instalaciones que

no excedan el peso máximo indicado. Si el peso del producto excediera el especiﬁ cado, podría dar como resultado una instalación

inestable, lo que podría causar lesiones. Este producto no deberá montarse en paredes con travesaños de acero o paredes de

bloques de hormigón. Consulte a un contratista de instalaciones cualiﬁ cado si no estuviera seguro de su tipo de pared. La pared a

la que tenga pensado ﬁ jar el montaje Kanto deberá poder aguantar un peso 5 veces superior al del propio televisor y el montaje de

pared combinados. No le dé a este producto unos usos que no sean el del montaje de un televisor de pantalla plana en una superﬁ cie

vertical, tal y como se indica en este manual. Una instalación incorrecta podría causar daños en su televisor o lesiones graves.

Thank you for choosing a Kanto full motion wall mount. The FMX3 is designed to mount VESA-compliant televisions weighing up to 150

lbs (68 kg), extend an amazing 28” (71 cm) from your wall, pan left and right up to 88° (depending on TV size), and tilt your TV +15° /

–5°. You can also adjust the horizontal level ±5°.

Read these instructions fully before assembly and installation of this mount. If you do not understand these directions, or have any

doubts about the safety of the installation, please consult a qualiﬁ ed installation contractor. Make sure there are no defective or missing

parts. Do not use defective parts. If there is hardware missing, or if you are uncertain whether the part is defective call Kanto directly at

1-888-848-2643 or email support@kantoliving.com. Kanto cannot be liable for property damage or injury caused by incorrect mounting,

incorrect assembly, lifting or incorrect use of this product.

See installation video online at:

Regarder la video d’installation en ligne à:

Vea el vídeo de instalación online en:

www.kantomounts.com

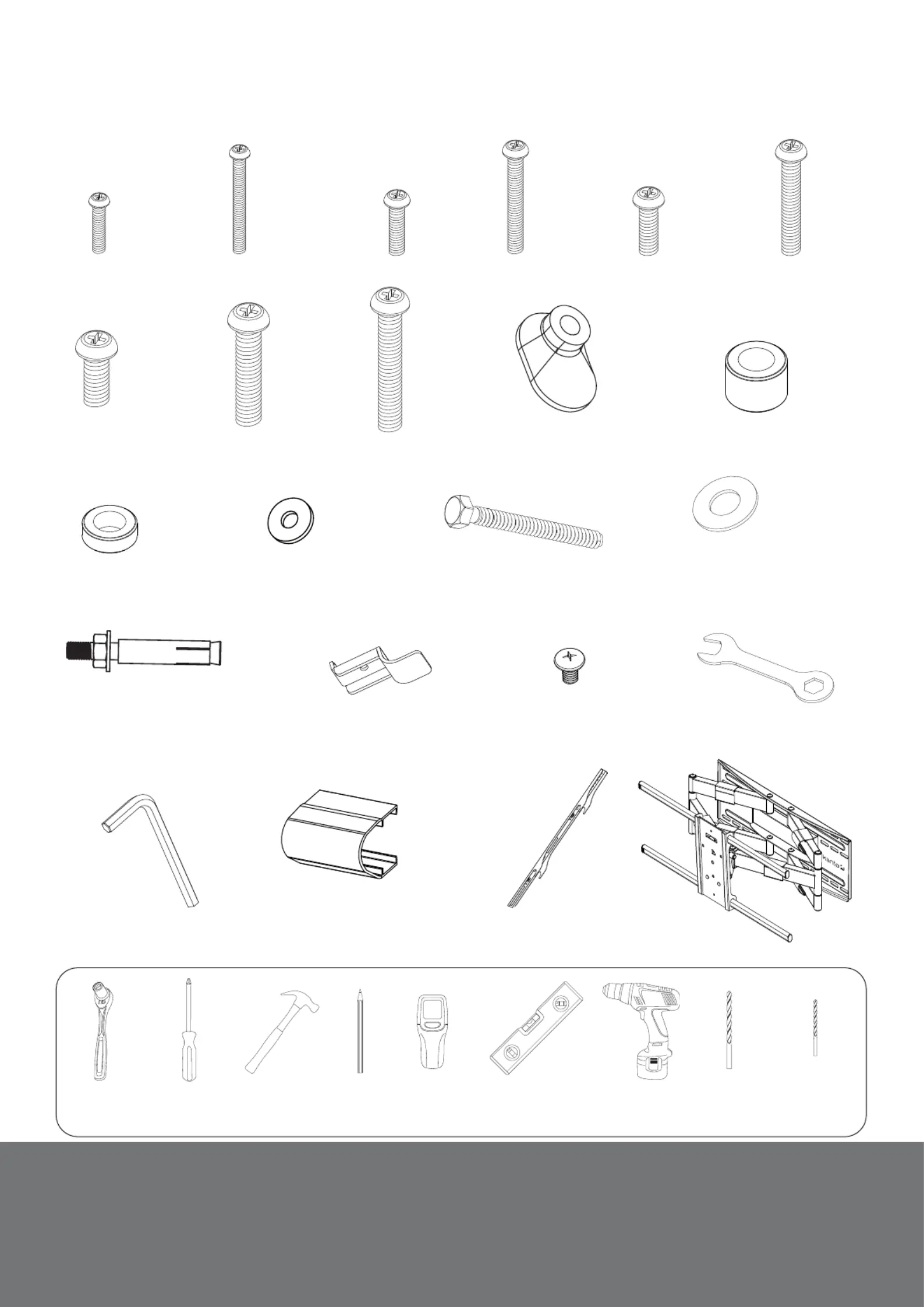

C: M5 x 15mm

A: M4 x 15mm

G: M8 x 20mm

B: M4 x 30mm

F: M6 x 30mm

D: M5 x 30mm

N: Bolt/Boulon/Perno

M10 x 88mm

T: 6mm

S: Wrench/Clé/

llave inglesa

O: M10

K: 10mm SpacerJ: 14mm Spacer

L: 5mm Spacer

M: M6

Q: Lock Clips

R: M4x8mm

x4 x4

H: M8 x 30mm I: M8 x 50mm

P: Anchor/Ancrage/

Anclaje

E: M6 x 15mm

U: Cable

Management Clip

Required Tools/ Outils Nécessaires/ Herramientas Necesarias:

Supplied Parts and Hardware

Matériel et les pièces fournies

Partes suministradas y materiales

Hammer

Marteau

Martillo

Stud Finder

Détecteur de montant

Detector de vigas

Level

Niveau de menuisier

Nivel de carpintero

Drill

Perceuse

Taladro

9/16” Masonry Bit

Forets de

maçonnerie 9/16”

9/16” Broca de

masonería

1/4” Wood Bit

Forets à bois 1/4”

1/4” Broca para

madera

Pencil

Crayon

Lápiz

Socket set

Jeu de douilles

Conjunto del socket

Phillips Screwdriver

Tournevis Phillips

Destornillador Phillips

Produktspecifikationer

Varumärke:	Kanto
Kategori:	ej kategoriserat
Modell:	FMX3
Vikt:	14800 g
Bredd:	720 mm
Höjd:	510 mm
Förpackningens bredd:	810 mm
Certifiering:	CE
Förbättrad kabelhantering:	Ja
Maximal skärmstorlek:	90 "
Minsta skärmstorlek:	40 "
Lutningsvinkel:	15 - -5 °
Maxvikt:	68 kg
Justerbart djup:	Ja
Produktens färg:	Vit
bruksanvisning:	Ja
Lutningsjustering:	Ja
Monteringssats:	Ja
Förpackningstyp:	Låda
Låddjup:	325 mm
Vikt inkl. förpackning:	15400 g
Material, hölje:	Stål
Monteringssätt:	Vägg
Förpackningarnas innehåll:	Installation Manual\nAll mounting hardware for wood stud and concrete installation
Gränsssnitt för panelmontering:	200 x 100,700 x 500 mm
Antal displayer som stöds:	1
Monteringsgränssnitt kompatibilitet (min):	200 x 100 mm
Monteringsgränssnitt kompatibilitet (max):	700 x 500 mm
Vridningsvinkel:	88 °
Färgdjup (max):	710 mm
