Sida 1/2
1 / 2

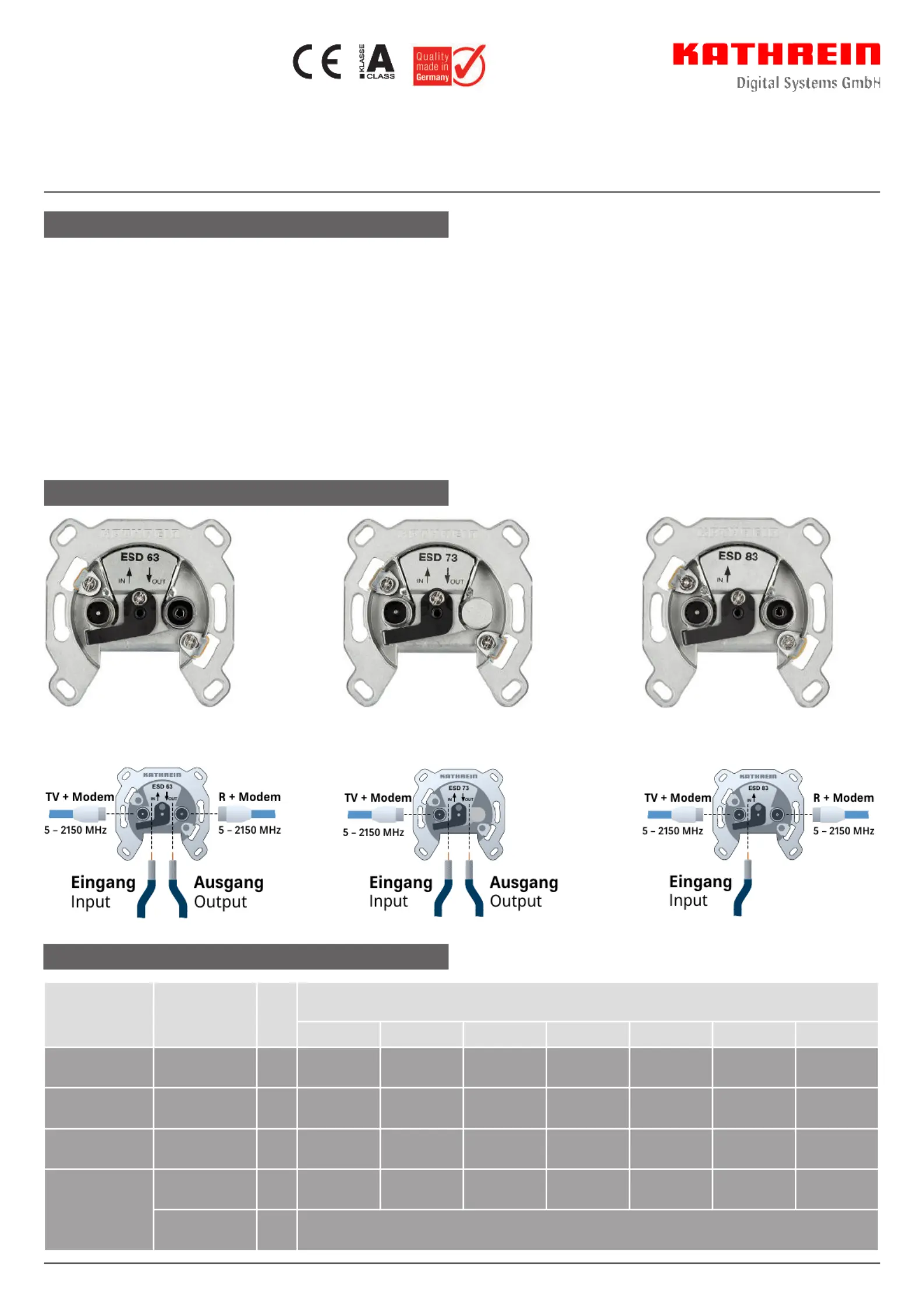

ESD 63 21110035
ESD 73 21110037
ESD 83 21110038
High-End-Breitband-Verteilerdose, 2-fach
High-End-Breitband-Verteilerdose, 1-fach
High-End-Breitband-Einzelanschlussdose, 2-fach
Merkmale / Features
High-end broadband junction box, 2-way
High-end broadband junction box, 1-way
High-end broadband single outlet, 2-way
•Optimiert für zukünftige Breitband-Kabelnetze (5-2150 MHz)
•Entwickelt zur Heimvernetzung mittels MoCA™-Technologie
•Übertreen die Anforderungen der Normen EN 60728-11 und EN
50083-2
•Erhöhte Einstrahlfestigkeit gegen LTE-Störungen
•Innenleiter mit galvanischer Trennung
•Montagefreundlich durch die unverlierbare, aufklappbare
Kabelschelle, kurzschlusssichere Kabelklemme für AP- und
UP-Montage, mit Schraub- oder Krallenbefestigung
•Für Gerätedosen Ø 55-65 mm geeignet
•Anschlüsse nach DIN 45330 und IEC 61169-2
•Verpackungseinheit/Gewicht (St./kg): 10 (50)/0,87
•Optimized for future broadband cable networks (5-2150 MHz)
•Designed for home networking using MoCA™ technology
•Exceed the requirements of EN 60728-11 and EN 50083-2
•Extended radiation resistance to LTE interference
•Inner conductor with electrically isolation
•Installation friendly thanks to hinged cable clamp that cannot be lost,
short-circuit proof clamp connections for surface and flush-mounting
with screw and claw-fixing
•For 55-65 mm Ø insulation boxes
•Connections acc. Standard DIN 45330 and IEC 61169-2
•Packaging unit/weight (pc./kg): 10 (50)/0.87
Anschlussmöglichkeiten / Connection possibilities
Zwei Anschlüsse: IEC (St) und IEC (Bu)
Two connections: IEC (St) and IEC (Bu)
Ein Anschluss: IEC (St)
One connection: IEC (St)
Zwei Anschlüsse: IEC (St) und IEC (Bu)
Two connections: IEC (St) and IEC (Bu)
Technische Daten / Technical data
Typ | BN
Type | Order no.
Dämpfung
Attenuation
Frequenzbereich [MHz]
Frequency range [MHz]
5–12 12–30 30–300 300–470 470–1006 1006–1700 1700–2150
ESD 63 | 21110035
Anschluss
Insertion loss
dB
≤ 7,4 ≤ 7,2 ≤ 7,3 ≤ 7,6 ≤ 8,0 ≤ 9,0 ≤ 10,0
ESD 73 | 21110037
ESD 83 | 21110038
Anschluss
Insertion loss
dB
≤ 4,0 ≤ 3,6 ≤ 3,7 ≤ 3,8 ≤ 4,0 ≤ 4,6 ≤ 5,2
ESD 63 | 21110035
ESD 73 | 21110037
Durchgang
Throug loss
dB
≤ 4,0 ≤ 3,6 ≤ 3,6 ≤ 3,8 ≤ 4,0 ≤ 4,6 ≤ 5,2
ESD 63 | 21110035
ESD 73 | 21110037
ESD 83 | 21110038
Schirmungsmaß
Screening factor
dB
≥ 100 ≥ 95 ≥ 95 ≥ 90 ≥ 90 ≥ 80 ≥ 75
Entkopplung
Decoupling
dB
5–30 MHz ≥ 25, 30–470 MHz ≥ 30, 470–1006 MHz ≥ 25, 1006–1700 MHz ≥ 20, 1700–2150 MHz ≥ 15
www.kathrein-ds.com | support@kathrein-ds.com 936500041/b/STM/1123/DE-GB | Änderungen vorbehalten. Subject to change.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon +49 731 270 909 70

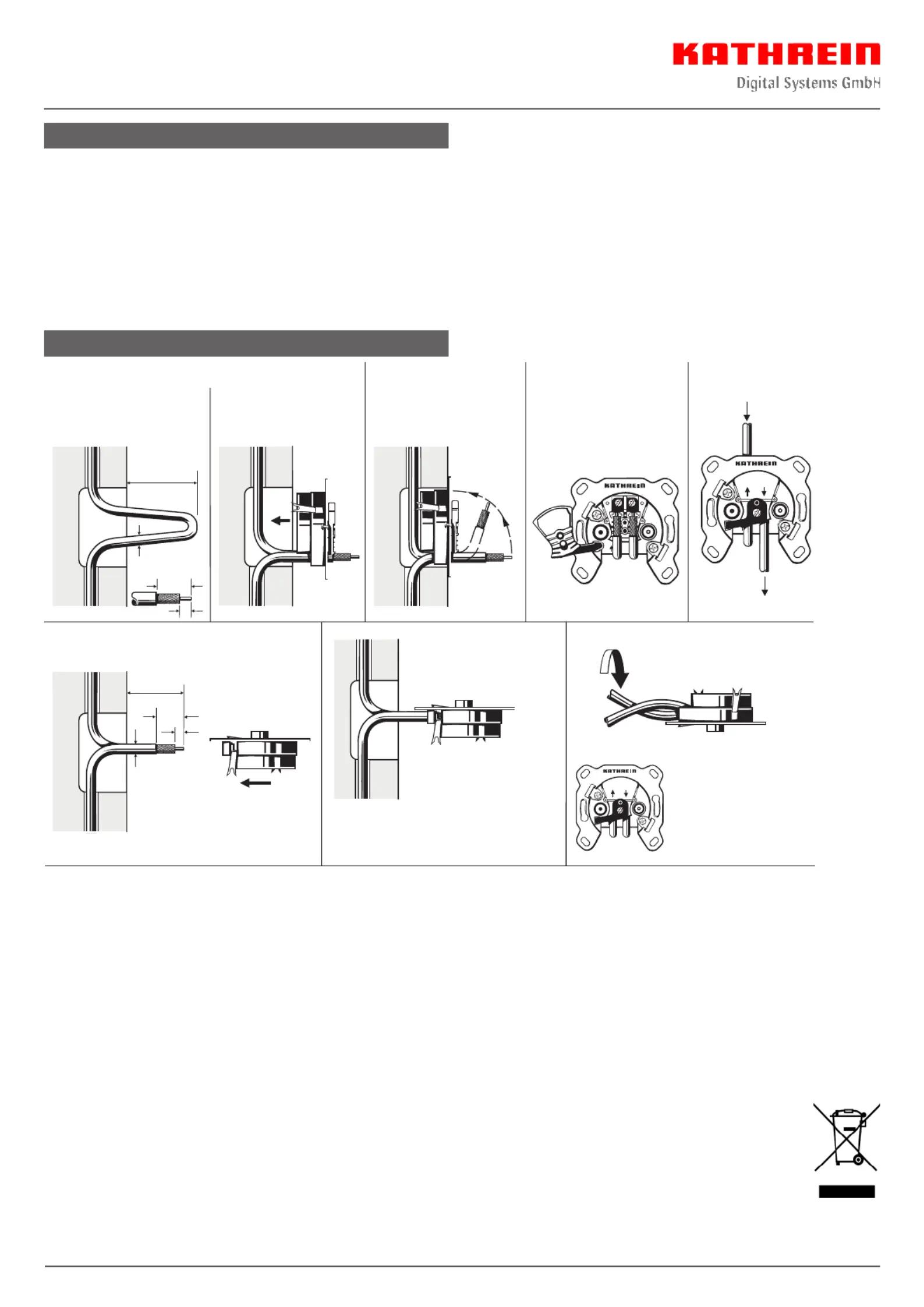

1. Möglichkeit / 1st possibility
1. Kabel abisolieren
1. Baring the cable
2. Steckdose einsetzen
und fixieren
2. Insert the socket and fix it
3. Klappe öffnen, Kabel
anklemmen
3. Open the flap, connect the
cable
4. Klappe schließen,
Schraube anziehen
4. Close the flap, tighten
the screw
2. Möglichkeit / 2nd possibility
1. Kabel abisolieren
1. Baring the cable
1. Kabel abisolieren
1. Baring the cable
2. Klappe öffnen
- Kabel anklemmen
- Klappe schließen
- Schraube anziehen
2. Open the flap
- Connect the cable
- Close the flap
- Tighten the screw
3. Dose mit Kabel um 180° drehen
3. Turn socket with cable by 180°
4. Dose und Kabel in
Gerätedose drücken
und festklemmen
4. Press socket and cable
into the ISO socket
and fasten
ca. 10 cm
∅ 4,1-7 mm
15
5
15
5
80 mm
∅ 4,1-7 mm
Montagehinweise / Installation instructions
– Installation durch Fachpersonal
– Einsatz nur in trockenen Innenräumen
– Montagewerkzeug:
– Messer oder Abisolierhilfe
– Kreuzschlitzschraubendreher Gr. 1 oder
Schlitzschraubendreher 5 x 0,8
– Außenleiter beim Abisolieren nicht beschädigen, weil sonst
die angegebenen Schirmungsmaße nicht erreicht werden.
– Geflechtadern dürfen nach dem Abisolieren wegen
Kurzschlussgefahr den Innenleiter nicht berühren
– Vorsicht vor Krallenspitzen: Verletzungsgefahr!
Montage / Mounting
– Installation only by qualified technicians
– Installation only indoor in dry places
– Mounting tools:
– Knife or stripping aid
– Philips screwdriver size 1 or standard
screwdriver 5 x 0,8.
– Do not damage the outer conductor when baring,
otherwise the screening factor cannot be attained
– Make sure that no wire of the outer conductor
touches the interior conductor. Danger of short-circuit.
– Do not touch the tips of the claws. Danger of injury!
