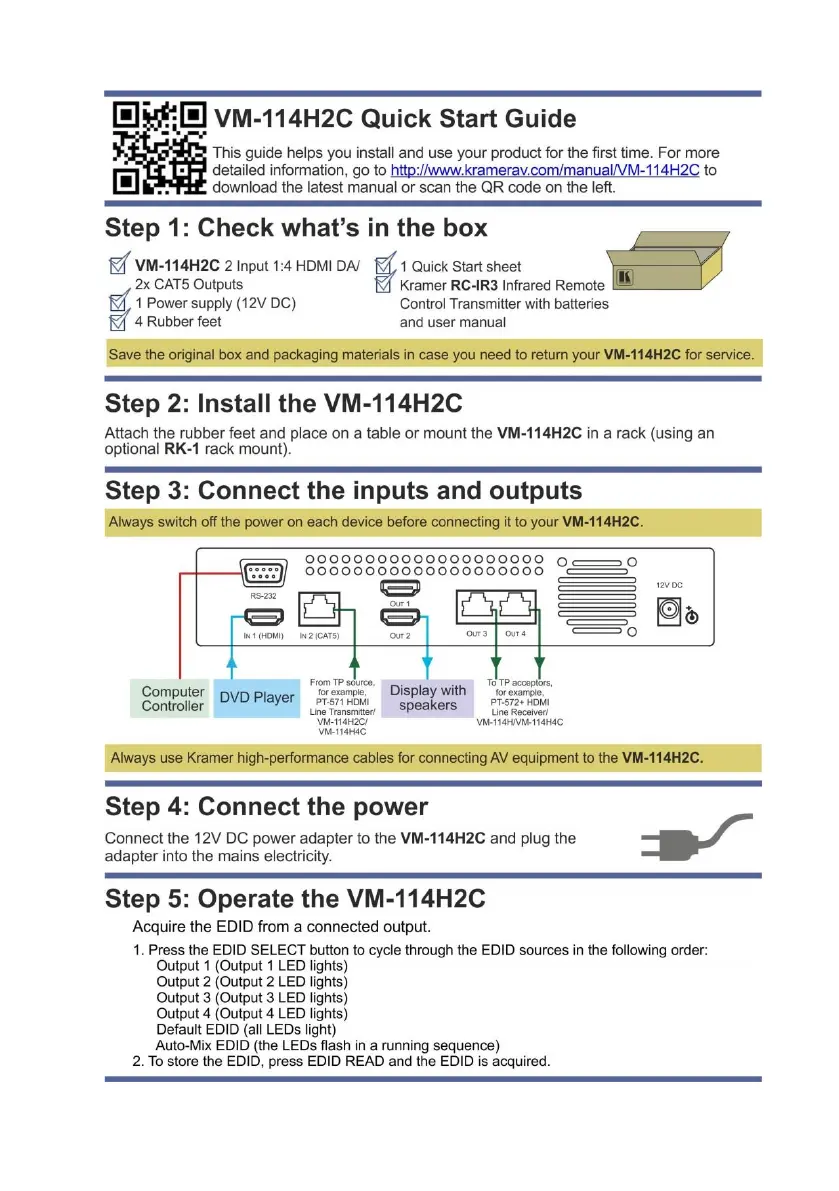

Sida 1/25

KRAMER ELECT RONIC S LTD.

USER MANUAL

MODEL:

VM-114H2C

2 Input 1:4 HDMI DA/2x CAT5

Outputs

P/N: 2900-000644 Rev 9

VM-114H2C – Contents

Contents

1 Introduction 1

2 Getting Started 2

2.1 Achieving the Best Performance 2

2.2 Safety Instructions 3

2.3 Recycling Kramer Products 3

3 Overview 4

3.1 Using Twisted Pair Cable 5

3.2 About the Power Connect™ Feature 5

3.3 Defining the VM-114H2C 5

4 Connecting the VM-114H2C 7

4.1 Connecting to the VM-114H2C via RS-232 8

5 Operating the VM-114H2C 9

5.1 Acquiring the EDID 9

5.2 Disabling/Enabling Deep Color Support 10

5.3 RS-232 and IR Control and Pass-Through 10

6 Wiring the Twisted Pair RJ-45 Connectors 15

7 Technical Specifications 16

8 Default Communication Parameters 17

9 Default EDID 18

10 Protocol 2000 19

10.1 Syntax 19

Figures

Figure 1: VM-114H2C 2 Input 1:4 HDMI DA/2x CAT5 Outputs 5

Figure 2: Connecting the VM-114H2C 2 Input 1:4 HDMI DA/2x CAT5 Outputs 8

Figure 3: VM-114H2C RS-232 Control and Pass-Through 11

Figure 4: VM-114H2C IR Control and Pass-Through Example 1 12

Figure 5: VM-114H2C IR Control and Pass-Through Example 2 13

Figure 6: VM-114H2C IR Control and Pass-Through Example 3 14

Figure 7: TP Pinout Wiring 15

Produktspecifikationer

Varumärke:	Kramer
Kategori:	mottagare
Modell:	VM-114H2C
Vikt:	900 g
Bredd:	215 mm
Djup:	75 mm
Höjd:	44 mm
LED-indikatorer:	Ja
HDCP:	Ja
Bandbredd:	- MHz
RJ-45 utgångsportar:	2
Antal HDMI-utgångar:	2
Spänning:	12 V
RJ-45 ingångsportar:	1
Produktens färg:	Svart
HDMI-in:	1
Maximal överföringshastighet:	6.75 Gbit/s
