Sida 1/3

FEP-1600

16 FE PoE Switch

User Manual

Ver 1.0

1. Introductions

Thank you for purchasing the Port PoE Switch.

The PoE Switch, is -port 10/100Mbps Fast Ethernet Switch with Power over Ethernet a 16

capability. With dip switches, each PoE port can be manually set for On-Off control. -Port 16 16

PoE Switch supports up to 15.4W/30W on each LAN port when the corresponding port DIP switch

is set ON.

The PoE Switch supports power protections as OVP (Over Voltage Protection), OCP (Over

Current Protection), OTP (Over Temperature Protection), robust short-circuit protection and surge

protection. You may also make use of PoE repeater to extend another 100 meters or serveral

100 meters distance if multiple PoE repeaters are cascaded.

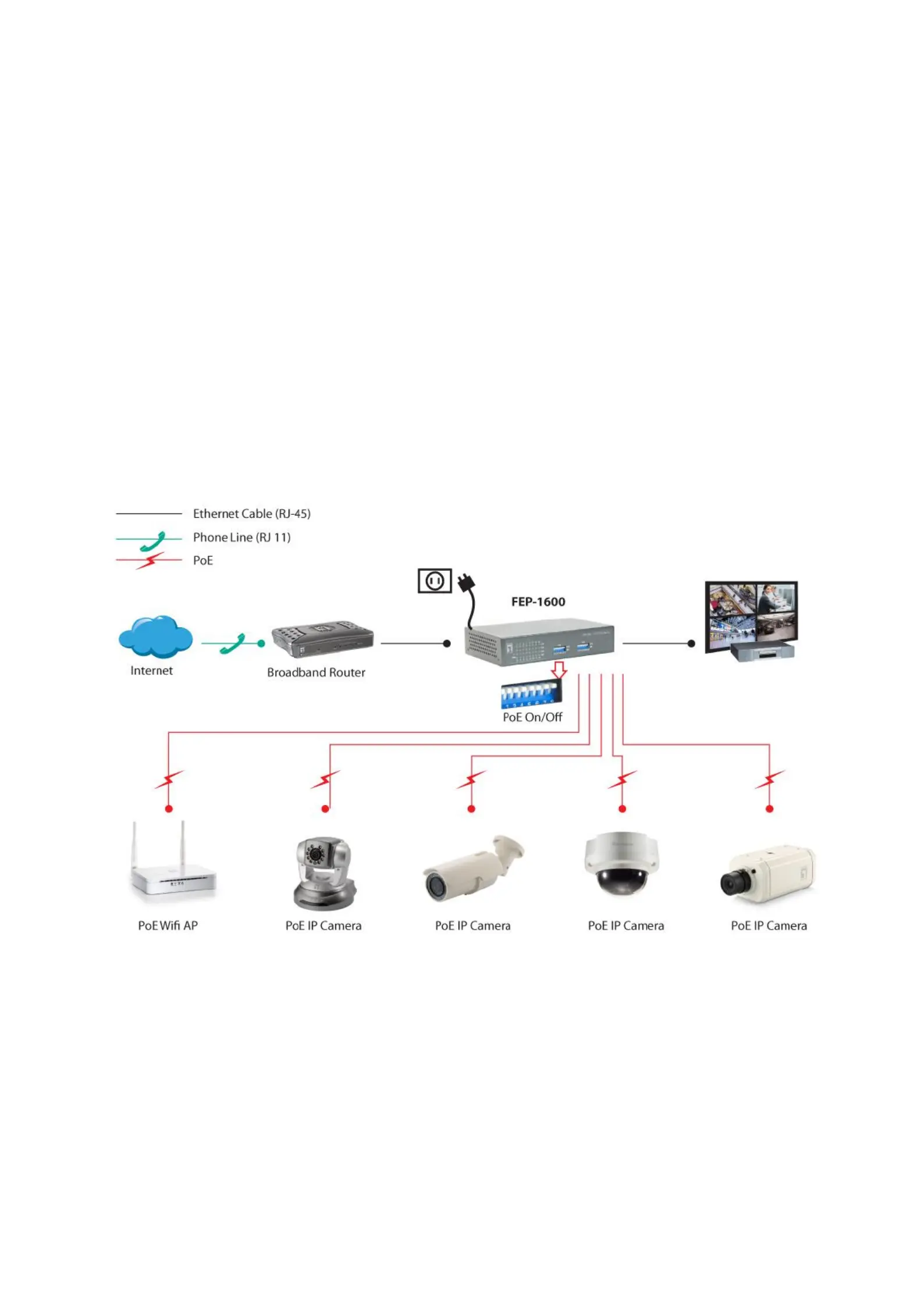

2. Application

PoE Switch Connects with PoE PD Devices

3. Packing Contents

Inside the package you shall nd:

(1) -Port FE PoE Switch 16

(2) Power Adaptor (DC56V 2.14A)

(3) User Manual

Please check if the packing is damaged or any component is missing. If so, please contact your

distributor.

4. Technical Specications

Standards

IEEE 802.3 10BaseT

IEEE 802.3u 100BaseTX

IEEE 802.3x Flow Control

IEEE 802.3af /midspan PoE compliant

Features

MAC Address: 2K

Buer Memory: 512K bits

Transmission Method: Store and Forward

Filtering/Forwarding Rates

100Mbps port - 148,800pps

10Mbps port - 14,880pps

Transmission Media

10BaseT Cat. 3, 4, 5 UTP/STP

100BaseTX Cat. 5 UTP/STP

PoE on each Port

15.4W/30W

Output PoE Pin

4, 5, 7, 8

LED Indicators

Per Port: Link/Act with 10/100M, PoE ON/OFF

Per Unit: Power

Power Adaptor

Input: 100-240VAC, 50~60Hz

Output: 56VDC 2.14A (120W)

Dimensions

188 × 118 × 38 mm (L x W x H)

Weight

1.5 kg

Operating Temperature

0 to 50 ℃

Humidity

10 to 90% RH (non-condensing)

Certications

FCC Class A, CE

5. LED Indicators

On the front panel of 16-Port PoE Switch, there are 33 LED indicators as the following;

POWER Green On: “ ” indicates power is on and normal.

LINK Green On: “ ” indicates each Ethernet LAN port is in connection.

indicates each Ethernet LAN data activities at 100M. “ ”Fast Flashing

indicates each Ethernet LAN data activities at 10M. “ ”Slow Flashing

PoE Green On: “ ” indicates Power over Ethernet function is enabled for each port.

indicates the PoE is disabled, and it becomes a regular LAN port. “ ”OFF

6. Dip Switch Settings vs Power over Ethernet

Note that the dip switches can be switched ON and OFF anytime. However, it is

suggested that the dip switches be set ready before the PoE port is connected for

power management.

The device will be re-started if the overall PoE power consumption is over the

power budget. Please make less PoE ports enabled when over the power budget.

1 ~ 16 ports DIP ON

Per PoE Port

15.4/30Watts Injected

Maximum PoE Power

115 Watts

Produktspecifikationer

Varumärke:	LevelOne
Kategori:	brytare
Modell:	FEP-1600
Vikt:	2100 g
Bredd:	188 mm
Djup:	118 mm
Höjd:	38 mm
Förpackningens bredd:	534 mm
LED-indikatorer:	Activity, PoE, Power
Ursprungsland:	Taiwan
Certifiering:	FCC, CE, RoHS
Full duplex:	Ja
Buffertstorlek:	160 KB
Produktens färg:	Grå
bruksanvisning:	Ja
Monteringsbar på väggen:	Ja
Förpackningstyp:	Låda
Låddjup:	255 mm
Vikt inkl. förpackning:	2500 g
Ytterförpackningens bruttovikt:	13500 g
Ytterförpackningens höjd:	280 mm
Produkter per ytterförpackning:	5 styck
Ytterförpackningens längd:	510 mm
Ytterförpackningens bredd:	555 mm
Strömförsörjning via Ethernet (PoE) stöd:	Ja
Strömförbrukning (vanlig):	90 W
Total Power over Ethernet (PoE)-budget:	82 W
Power over Ethernet (PoE)-effekt per port:	30 W
Temperatur vid drift:	0 - 45 ° C
Temperaturintervall (förvaring):	-40 - 70 ° C
Intervall för relativ operativ luftfuktighet:	10 - 90 %
Fuktighet (förvaring):	10 - 90 %
Kabel inkluderad:	AC
AC-adapter inkluderad:	Ja
På / av-knapp:	Ja
Kommunikationsstandarder:	IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Plug & Play-kompatibel:	Ja
Harmonized System (HS)-kod:	85176990
Adresstabellstorlek:	4000 poster
Switch kapacitet:	3.2 Gbit/s
10G stöd:	Nej
Flödeskontroll:	Ja
Antal grundläggande RJ-45 Ethernet-portar:	16
Typ av grundläggande RJ-45 Ethernet-portar:	Fast Ethernet (10/100)
Lagra-och-vidarebefordra:	Ja
Autonegotiation:	Ja
Auto MDI / MDI-X:	Ja
Koppar Ethernet-kablar teknik:	10BASE-T, 100BASE-TX
Likströmsdriftspänning:	56 V
Paketförmedlingshastighet (10 Mbps):	14880 pps
Paketförmedlingshastighet (100 Mbps):	148000 pps
