User Manual

( WAP-8221)

HW: V1

UM: V1. 0

Default Settings

IP Address

192.168.188.253

Password

admin

WiFi SSID

LevelOne 2.4G / LevelOne 5.8G

Password

66666666

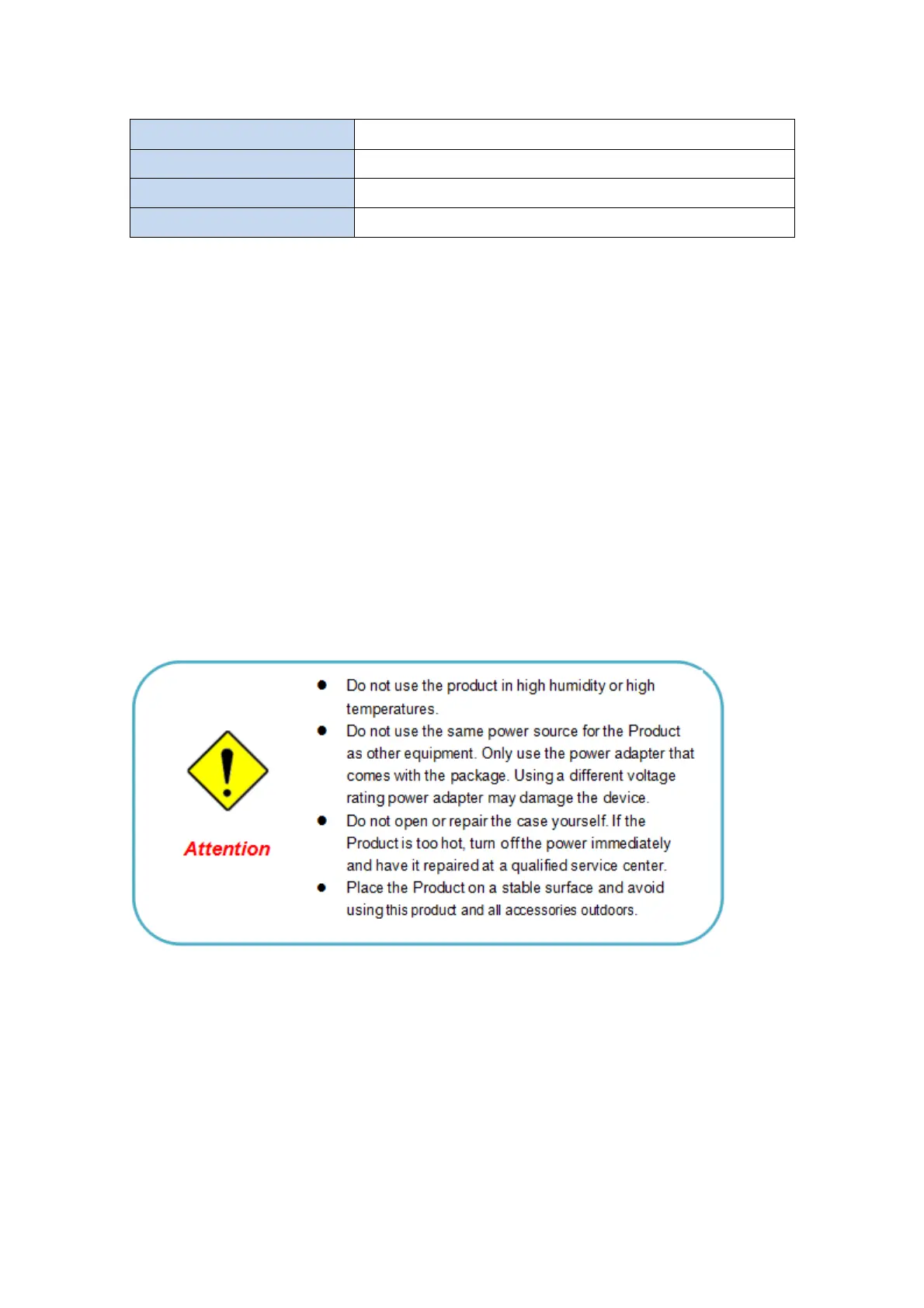

Attention:

Check box contents:

Screw Kit

Quick Installation Guide

Resource CD (User Manual, QIG)

Warning:

Contents

CHAPTER 1 HARDWARE AND OPERATION MODE INSTRUCTION…………..........5

1.1 Hardware Description……………………………………………………………………………………………………..5

1.2 Installation Description…………………………………………………………………………………………………….6

1.3 Way to supply power for this device……………………………………………………………………………………..6

1.4 Operation Mode description and usage…………………………………………………………………………………7

CHAPTER 2 LOGIN…………………………………………………………………………………………………9

CHAPTER 3 WEB GUI INTERFACE SETTING………………………………….........................11

3.1 WIZARD…………………………………………………………………………………………………………………..13

3.2 Gateway Mode…………………………………………………………………………………………………………...13

3.2.1 – Static IP setting in Gateway Mode…………………………………………………………………………………..14

3.2.2 – PPPoE(ADSL) setting in Gateway Mode……………………………………………………………………………15

3.2.3 – DHCP setting in Gateway Mode……………………………………………………………………………………..17

3.3 Repeater Mode…………………………………………………………………………………………………………..19

3.4 WISP Mode……………………………………………………………………………………………………………….22

3.5 AP Mode & Wireless Analyzer………………………………………………………………………………………..25

CHAPTER 4 ADVANCED SETTING……………………………………………………………………..28

4.1 Device Status………………………………………………………………………………………………………………28

4.1.1 – Status…………………………………………………………………………………………………………28

4.1.2 – 2.4G Wireless Status……………………………………………………………………………………..28

4.1.3 – 5.8G Wireless Status……………………………………………………………………………………..29

4.1.4 – LAN Status…………………………………………………………………………………………………………….29

4.2 2.4G Wiress……………………………………………………………………………………………………………....30

4.2.1 – 2.4G Basic Settings……………………………………………………………………………………………………30

4.2.2 – 2.4G Virtual AP………………………………………………………………………………………………………...29

4.2.3 – 2.4G Access Control…………………………………………………………………………………………………..31

4.3 5.8G Wiress……………………………………………………………………………………………………………....34

4.3.1 – 5.8G Basic Settings……………………………………………………………………………………………………34

4.3.2 – 5.8G Virtual AP………………………………………………………………………………………………………...35

4.3.3 – 5.8G Access Control…………………………………………………………………………………………………..35

CHAPTER 5 Enable the status of Repeater Mode or AP Mode……………39

5.1 Network…………………………………………………………………………………………………………………...39

5.1.1 – LAN Settings…………………………………………………………………………………………………………...39

5.1.2 – VLAN…………………………………………………………………………………………………………………....41

5.2 Management……………………………………………………………………………………………………………...42

5.2.1 – System Time…………………………………………………………………………………………………………...42

5.2.2 – Logs……………………………………………………………………………………………………………………..44

5.2.3 – Upgrade Firmware…………………………………………………………………………………………………….44

5.2.4 – System………………………………………………………………………………………………………………….45

5.2.5 – User (change the password for Log in)……………………………………………………………………………..45

CHAPTER 6 Enable the status of Gateway Mode or WISP Mode…………………..46

6.1 Network…………………………………………………………………………………………………………………...46

6.1.1 – LAN Settings…………………………………………………………………………………………………………...46

6.1.2 – VLAN…………………………………………………………………………………………………………………....47

6.1.3 – WAN Settings……………………………………………………………………………………………………….....48

6.1.4 – WAN advanced settings………………………………………………………………………………………….......49

Produktspecifikationer

Varumärke:	LevelOne
Kategori:	Åtkomstpunkt
Modell:	WAP-8221
Vikt:	104 g
Bredd:	86 mm
Djup:	31 mm
Höjd:	86 mm
Förpackningens bredd:	110 mm
LED-indikatorer:	Power, Status
Placering:	Vägg
Frekvensband:	2.4 ~ 2.483, 5.180 ~ 5.825 GHz
Snabbstartsguide:	Ja
Ursprungsland:	Kina
Certifiering:	CE
Antal användare:	128 användare (er)
Återställningsknapp:	Ja
Maximal dataöverföringshastighet:	750 Mbit/s
2,4 GHz:	Ja
5 GHz:	Ja
Antennfunktioner:	Integrerad antenn
WAN-port:	Ethernet (RJ-45)
Produktens färg:	Vit
Monteringssats:	Ja
Förpackningstyp:	Låda
Låddjup:	65 mm
Vikt inkl. förpackning:	202 g
Ytterförpackningens bruttovikt:	21300 g
Ytterförpackningens höjd:	515 mm
Produkter per ytterförpackning:	100 styck
Ytterförpackningens längd:	580 mm
Ytterförpackningens bredd:	340 mm
Datahastighet för Ethernet-LAN:	10, 100 Mbit/s
Strömförsörjning via Ethernet (PoE) stöd:	Ja
Antal LAN (RJ-45) anslutningar:	1
Strömförbrukning (vanlig):	10 W
Temperatur vid drift:	-20 - 50 ° C
Temperaturintervall (förvaring):	-40 - 70 ° C
Intervall för relativ operativ luftfuktighet:	10 - 90 %
Fuktighet (förvaring):	5 - 95 %
Kryptering/säkerhet:	64-bit WEP, 128-bit WEP, AES, TKIP, WPA, WPA-PSK, WPA2
Firmware kan uppgraderas:	Ja
Maximal överföringshastighet för trådlöst LAN:	433 Mbit/s
Modulator:	16-QAM, 64-QAM, BPSK, CCK, DBPSK, DQPSK, DSSS, OFDM, QPSK
Webbaserad adminstraion:	Ja
Antenner mängd:	3
Antenn ökningsnivå (max):	2 dBi
Snabbinstallationsguide på CD:	Ja
Kommunikationsstandarder:	IEEE 802.11a, IEEE 802.11ac, IEEE 802.11b, IEEE 802.11e, IEEE 802.11g, IEEE 802.11i, IEEE 802.11n, IEEE 802.3, IEEE 802.3af, IEEE 802.3u, IEEE 802.3x
Stöd för garanterad tjänstekvalitet (QoS):	Ja
Harmonized System (HS)-kod:	85176990
Funktioner för Service Set Identifier (SSID):	SSID-sändning på/av
Intern:	Nej
Wi-Fi Multimedia (WMM)/(WME):	Ja
Antal SSID som stöds:	8
Flödeskontroll:	Ja
Switch typ:	hanterad
Driftsätt:	Access Point (AP), Gateway, Repeater, WISP
Bruksanvisning på CD:	Ja
